Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

E.ON

Datum

5 juli 2023

Ort

Vellinge , Skåne län
Läktinfästning
Klämmornas placering
Skenskarvar
84% godkända16% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Kontaktdon

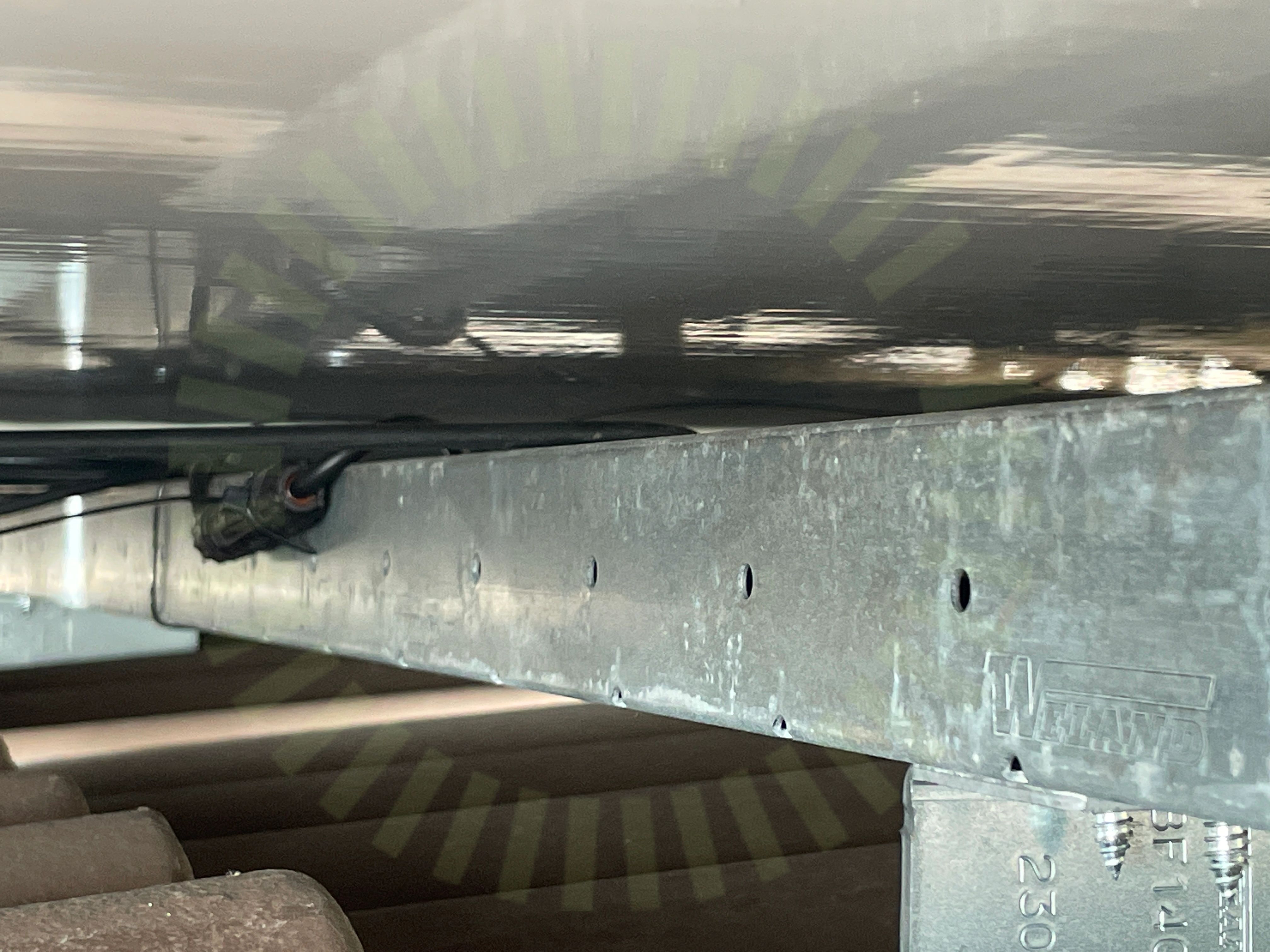

3.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

8/24
Glipa takpannor

4.1 Glipa takpannor

Rekommendation

Stora glipor på takpannor förkommer vid takkrokar.

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Läktinfästning

4.3 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade. Båda skruvarna sitter på samma sida.

MA5104. Sid 1 (1) | Version 4 - 221101

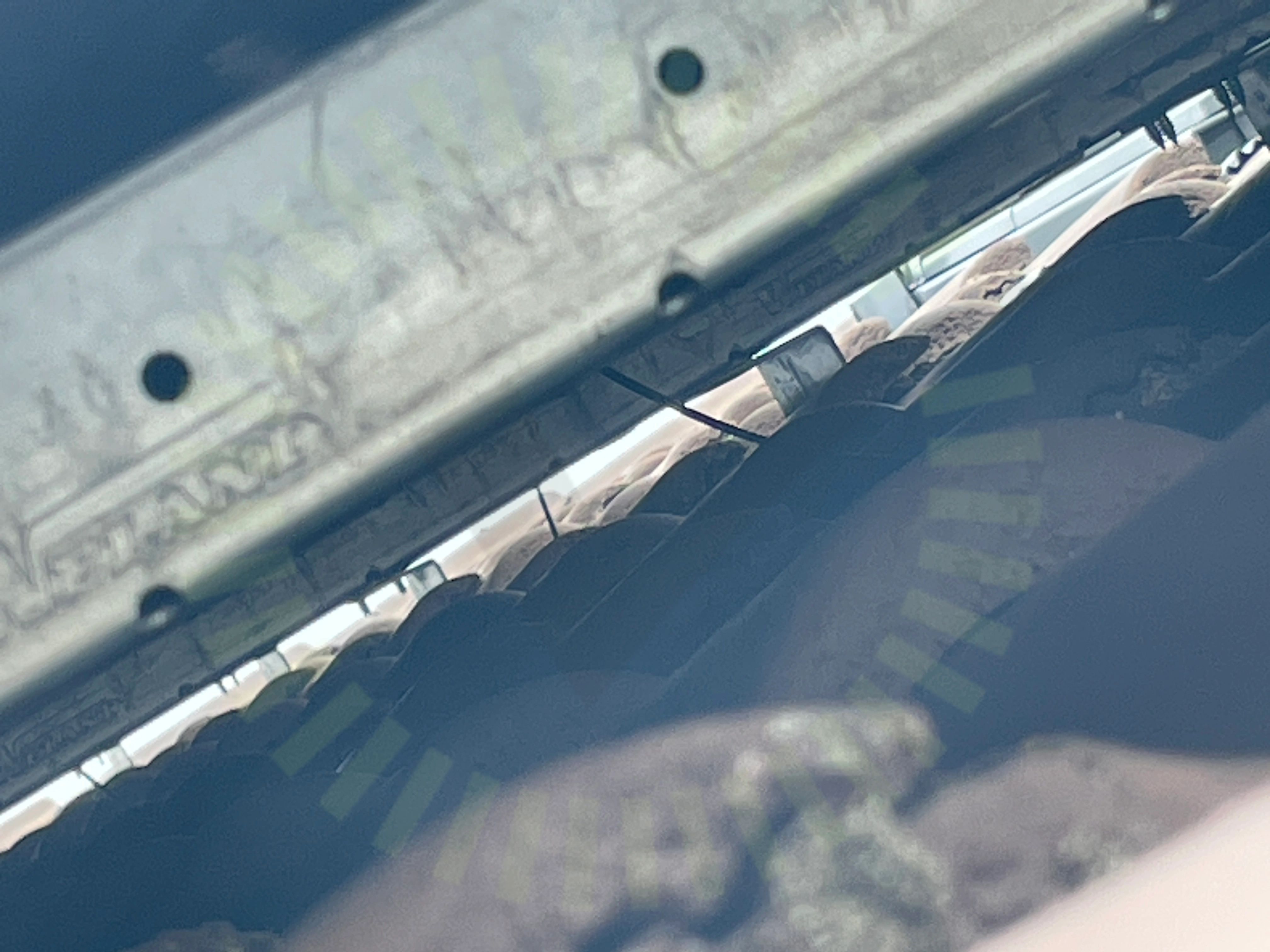

Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

Saknas skruvar helt i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101
Takgenomföring

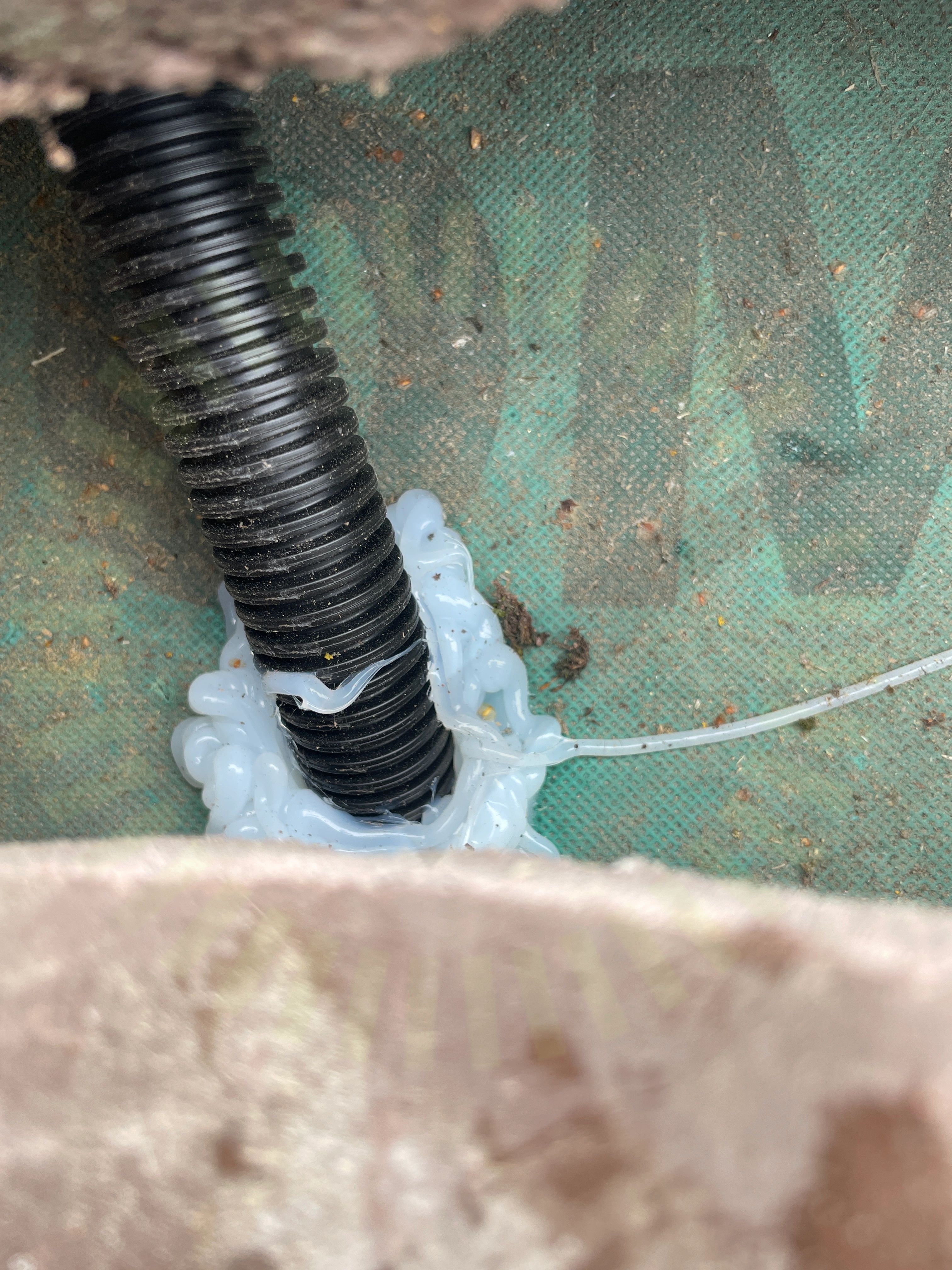

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenskarvar

4.6 Skenskarvar

Inte godkänd

Skruvar saknas helt för skenskarv. Skenan sitter löst.

MA5104. Sid 1 (1) | Version 4 - 221101

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. CC mått mellan krokar är 1500mm.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24
Underbyggnad

Undercentral

Anmärkningar

1/8
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42
Varning för likspänning

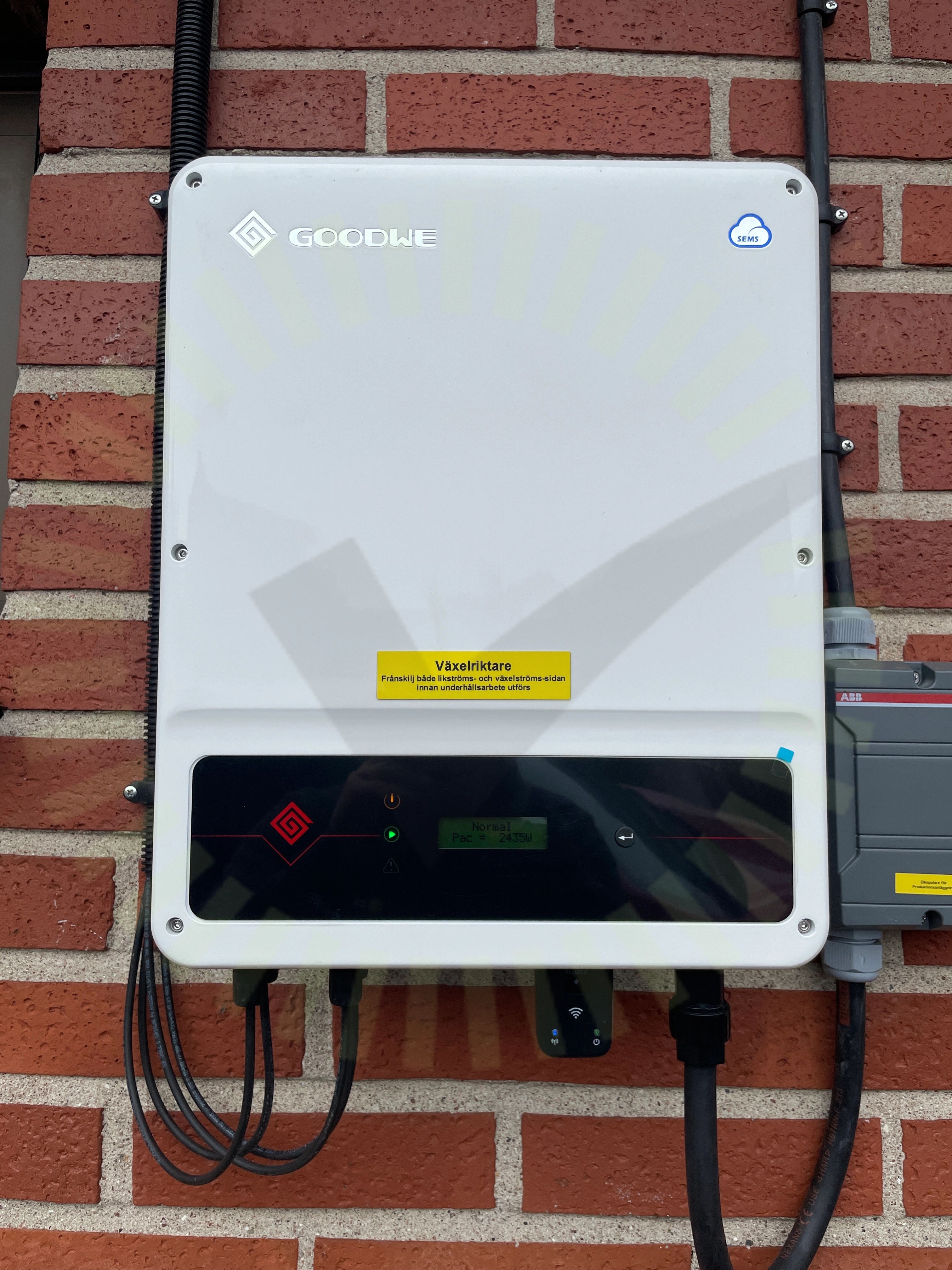

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

1/35
Jordning av chassi

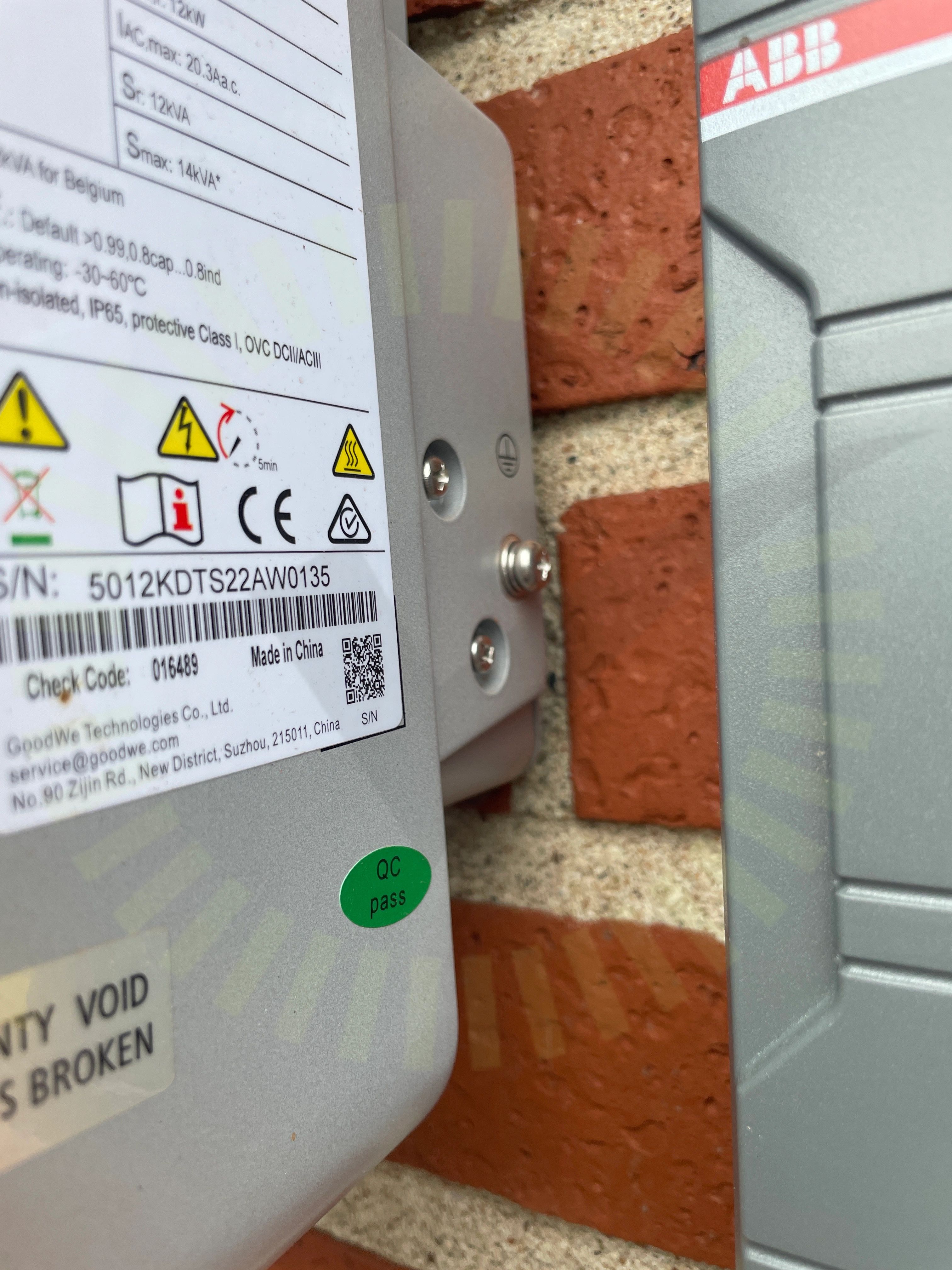

7.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

Godkända kontrollpunkter

32/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35
DC Max StrömSträngdesign
