Besiktningsrapport
9.7
Installation genom
Sesol
Datum
25 april 2023
Ort
Kareby, Västra Götalands län
AC Kablage förläggning
Varning för likspänning
Varning för likspänning
96% godkända
4% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
1/2
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
2/6

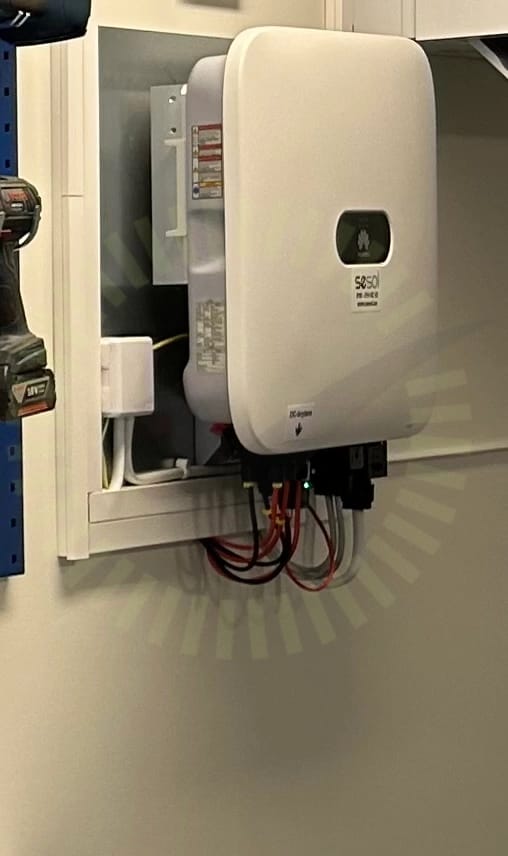

3.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

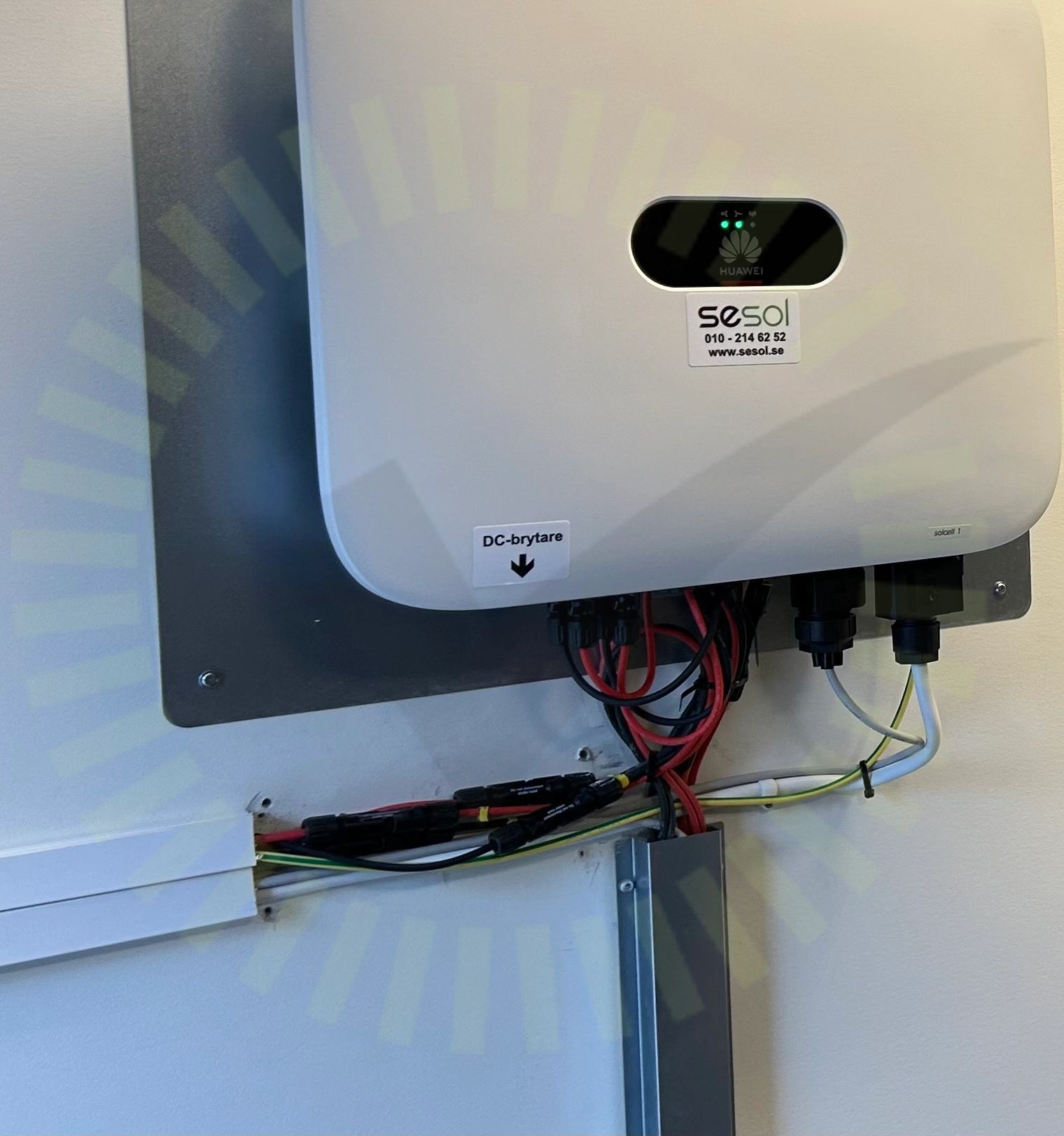

3.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
4/6
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
1/64
4.1 AC Kablage förläggning
Inte godkänd
Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.
SS 436 40 00 (522.8.4)
Godkända kontrollpunkter
63/64
AC anslutning växelriktare
AC anslutning växelriktare
AC Böjradie
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd närliggande objekt
Avstånd till hav
Avstånd till hav
Bakomliggande material
Bakomliggande material
DC Kablage egenskaper
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage förläggning
DC Kablage skydd
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter anslutning
DC Kontakter stress
DC Kontakter stress
DC Max Spänning
DC Max Spänning
DC Max Ström
DC Max Ström
DC Min Spänning
DC Min Spänning
Fastsäkring av produkt
Fastsäkring av produkt
Genomföringar
Genomföringar
Huvudsäkring
Huvudsäkring
Infästning
Infästning
Jordning av chassi
Jordning av chassi
Kabeldimensionering
Kabeldimensionering
Kontakter
Kontakter
Ledare Fastspända
Ledare Fastspända
Likspänningskomponenter
Likspänningskomponenter
Märkning
Märkning
Placering
Placering
Skadat kablage
Skadat kablage
Strängdesign
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Uppskalad ledare
Ventilation
Ventilation
Väderbeständigt material
Väderbeständigt material
