Besiktningsrapport

9.3

Installation genom

Sesol

Datum

25 april 2023

Ort

Kareby, Västra Götalands län

Klämmor rätt förläggning

Skenskarvar

AC Kablage förläggning

+ 5

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/2

Strängschema

Batteri

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Garage , Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning

Garage , Weland Stål: Råspont

Anmärkningar

3/22

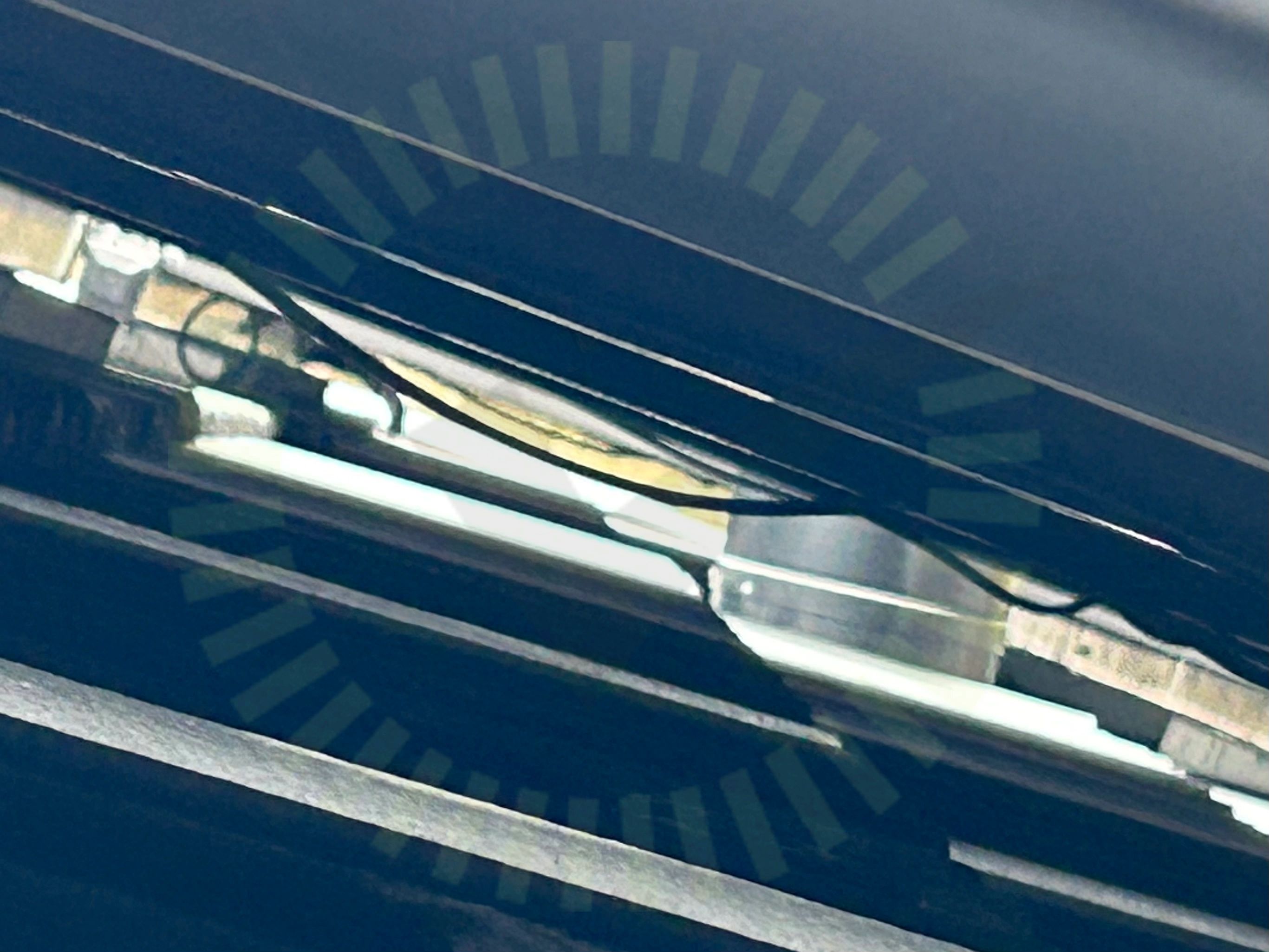

4.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Hus, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

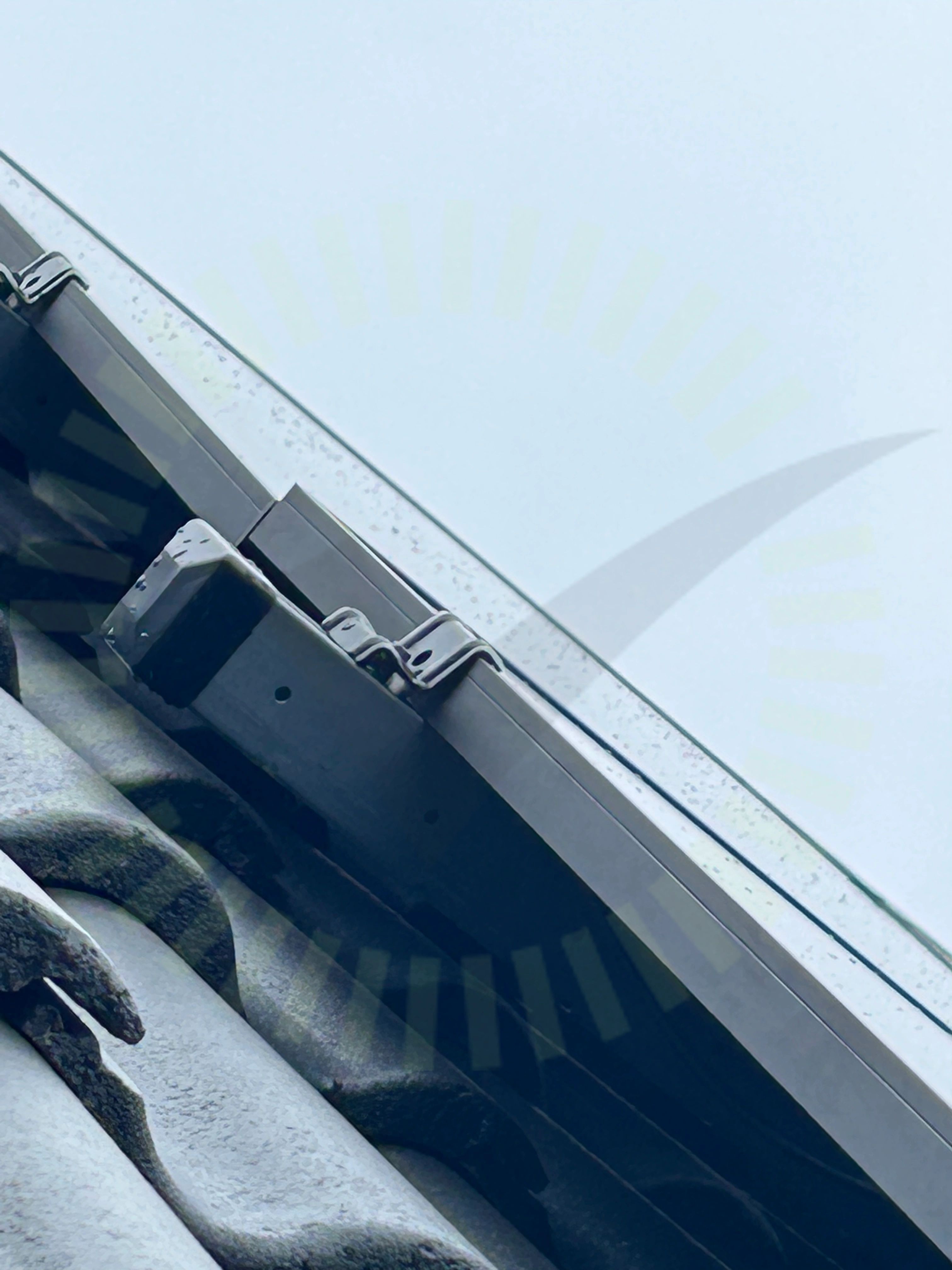

5.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterPunktbelastningSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

3/17

KopplingslådaPanelkablagets böjradieStress på kontakter

Hus, Weland Stål: Råspont

Anmärkningar

3/22

6.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

6.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

6.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Varselmärkning

Anmärkningar

2/6

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/6

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/64

9.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

63/64

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktGenomföringarGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKontakterKontakterLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt material
