1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.4
Installation genom
Gallno Montering AB
Datum
18 november 2024
Ort
Sorunda , Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerShuangliang Solar: Gigalumi SL-M10B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2-(5-10)K-T2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Gallno Montering AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/2Godkända kontrollpunkter
1/2Strängschema
Boningshus , Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
2/2Ryggen emot nockenTakpannor
CHINT: DTSU666
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Nordmount Panntak: Bärläkt
Anmärkningar
2/44
4.1 Skenornas infästning
Inte godkändSkenor infästa i takkrokens yttersta hålbild och skruvar är inte infästa diagonalt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
4.2 Snö- och Vindlastberäkning
Inte godkändInmatad taklutning i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
42/44Använd skruvAnvänd skruvBärläktens dimensionBärläktens dimensionDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramKabeldragning mellan takytorKabeldragning mellan takytorKabeluppfästningKabeluppfästningKlämmans placering i skenaKlämmans placering i skenaKlämmornas överlappningKlämmornas överlappningLäktinfästningLäktinfästningMittklämmorMittklämmorSkadorSkadorSkenans utstick för klämmaSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndSäkerhetsavståndTakkrokarnas CCTakkrokarnas CCUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialÄndklämmorÄndklämmor
SAJ: H2-(5-10)K-T2
Godkända kontrollpunkter
35/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/38DC Max SpänningDC Min SpänningSträngdesign
Shuangliang Solar: Gigalumi SL-M10B
Anmärkningar
2/32

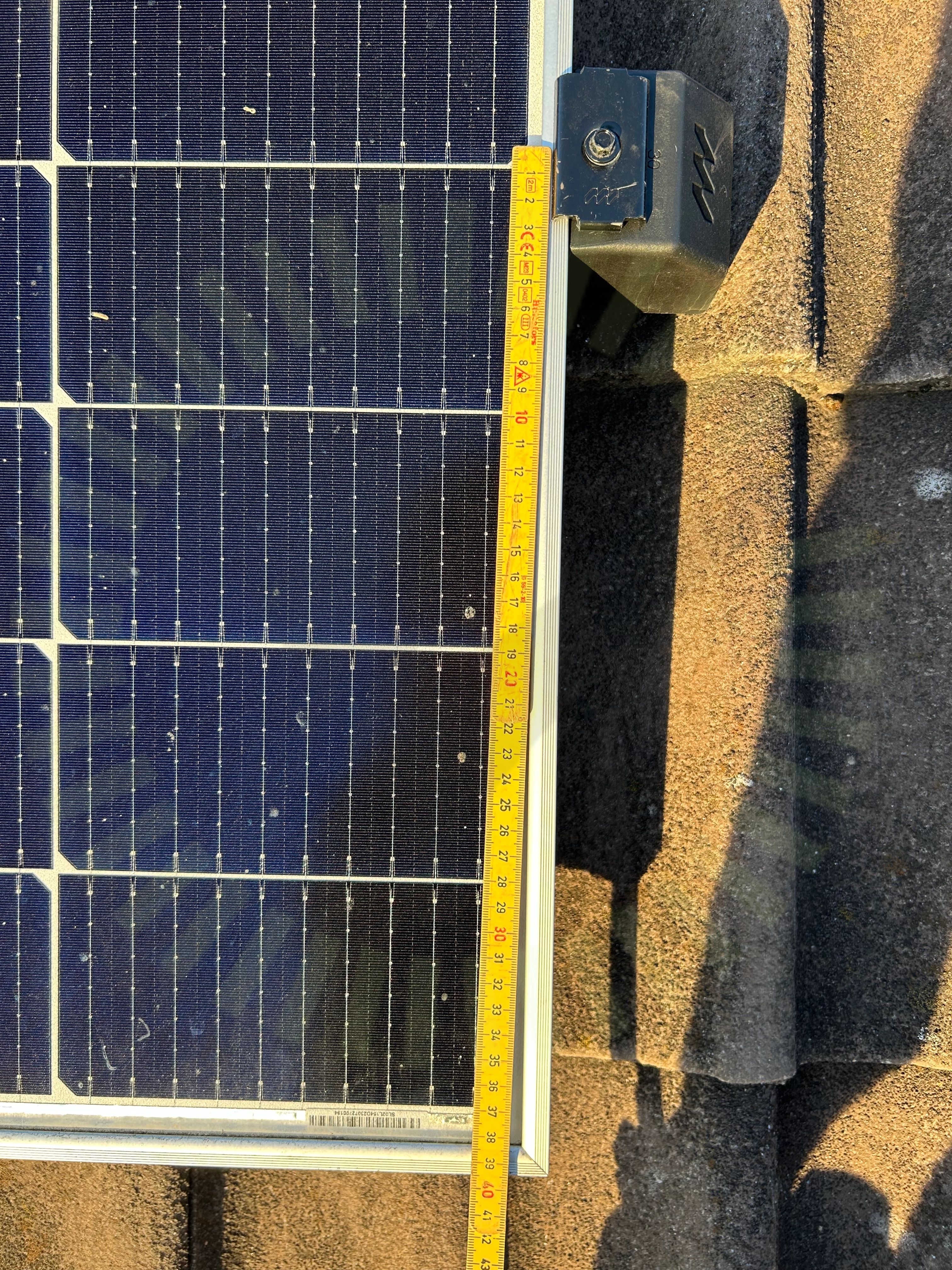

6.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SLG-Gigalumi PV Module-Installation Manual, Sida 17-18.

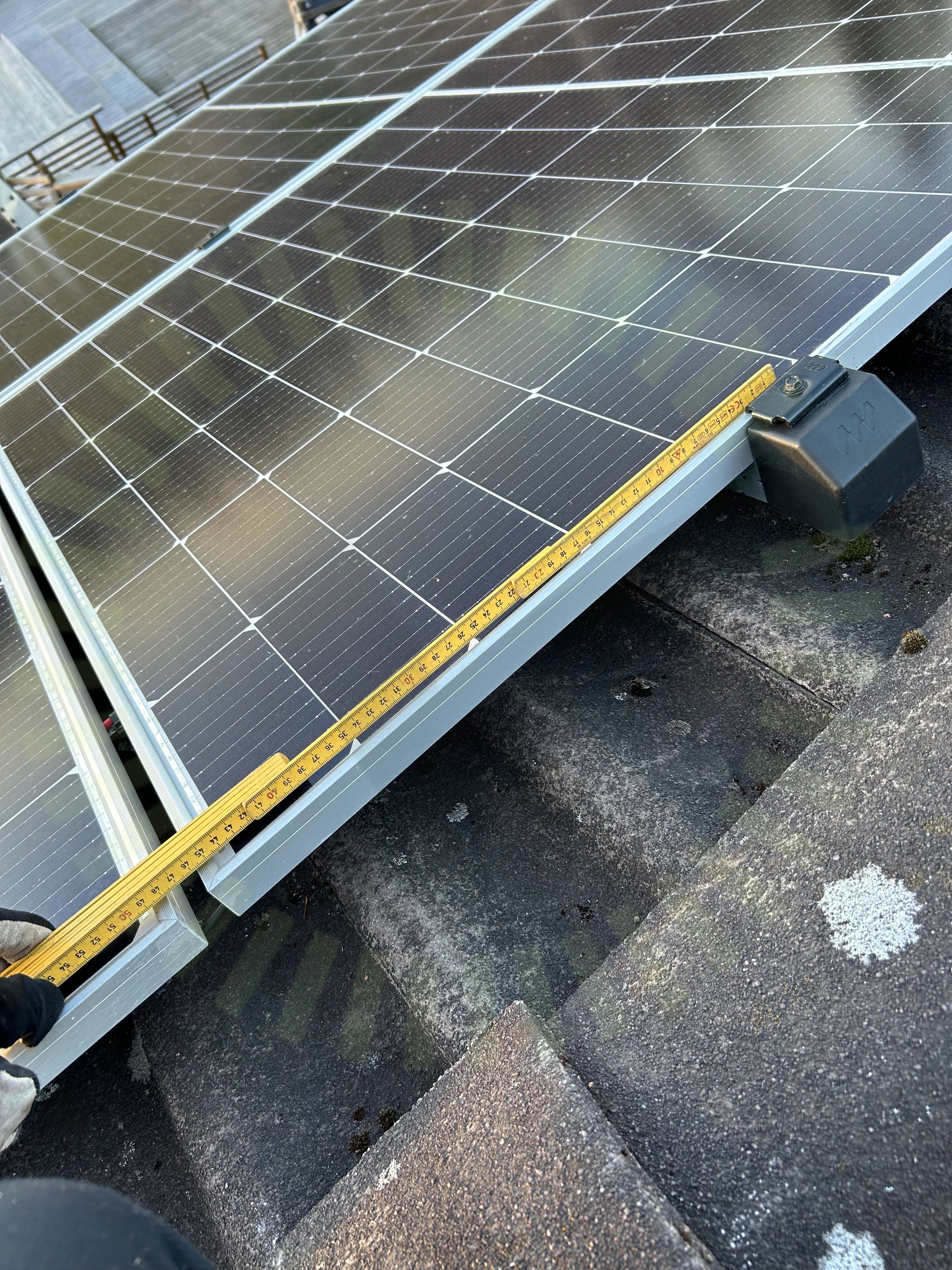

6.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SLG-Gigalumi PV Module-Installation Manual, Sida 17-18.
Godkända kontrollpunkter
30/32Avstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas storlekKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradieLutningLutningPanelkablagets böjradiePanelkablagets böjradieSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
