Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

1KOMMA5°

Datum

4 oktober 2023

Ort

Helsingborg, Skåne län
Föremål mot bakstycke
Förstärkningsskruv
Infästning i board
92% godkända8% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE5-10K RWS
TillbehörSmartmätare: Inepro PRO380--S-Mb-Mod
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

3/27

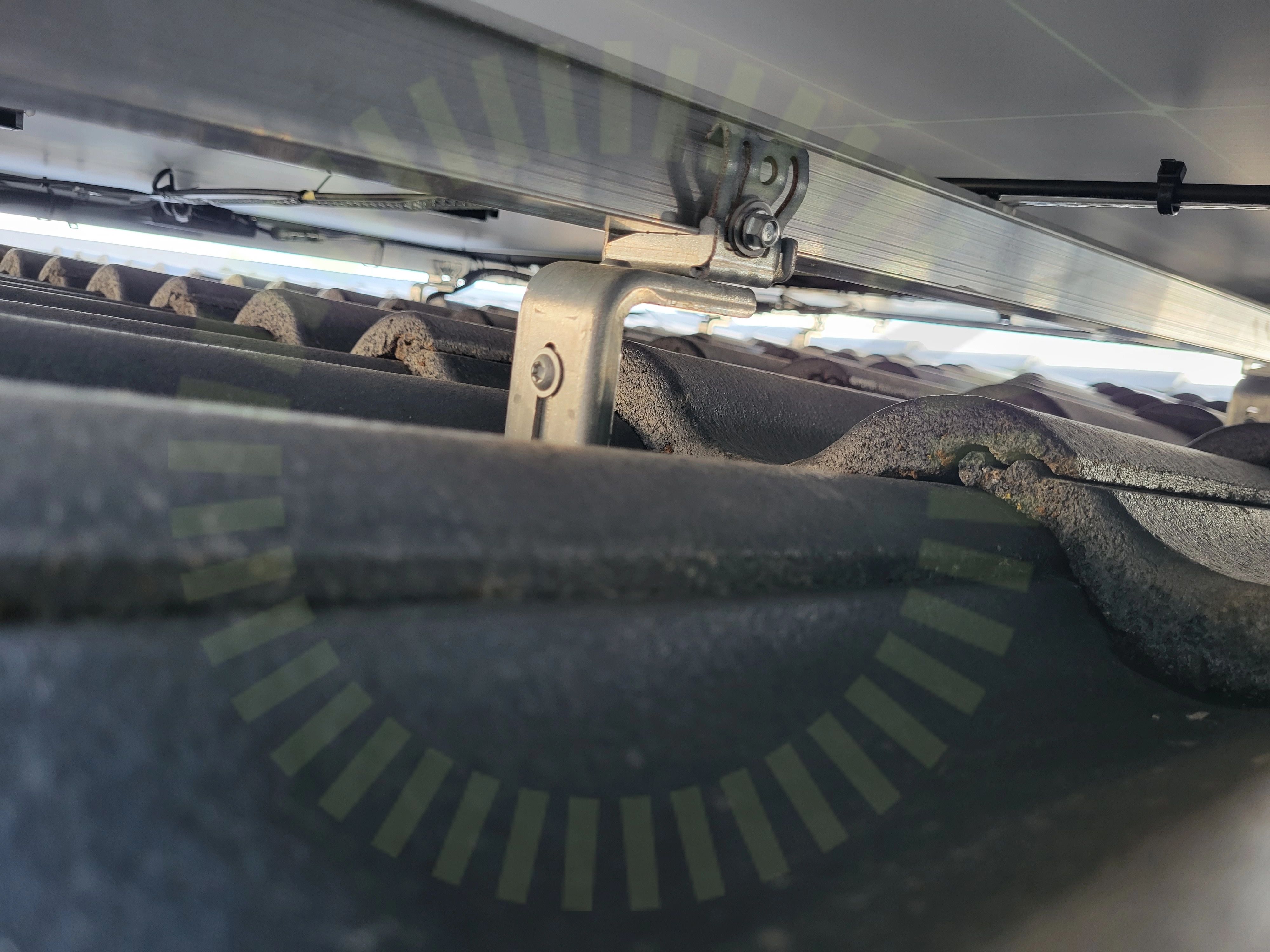

Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Infästning i board

2.2 Infästning i board

Inte godkänd

Krokar måste fästas i minst 18 mm virke. Taket har endast 10mm board.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Trusshook, Rev. 06.02.23, Sida 9

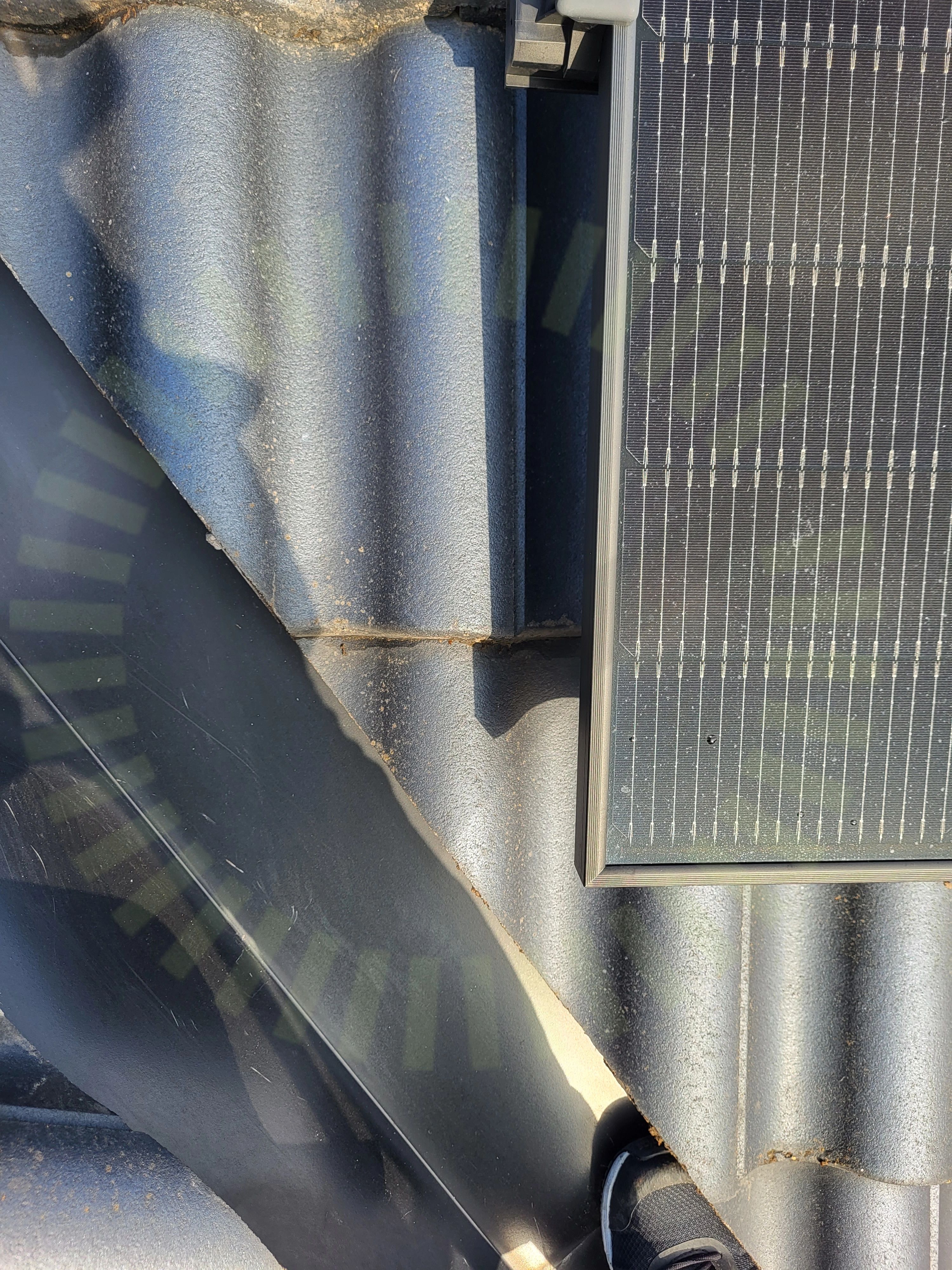

Säkerhetsavstånd

2.3 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

24/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

2/16

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Föremål mot bakstycke

3.2 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

Godkända kontrollpunkter

14/16
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare: Inepro PRO380--S-Mb-Mod

Godkända kontrollpunkter

1/1
Smartmätare

SolarEdge: SE5-10K RWS

Anmärkningar

3/38

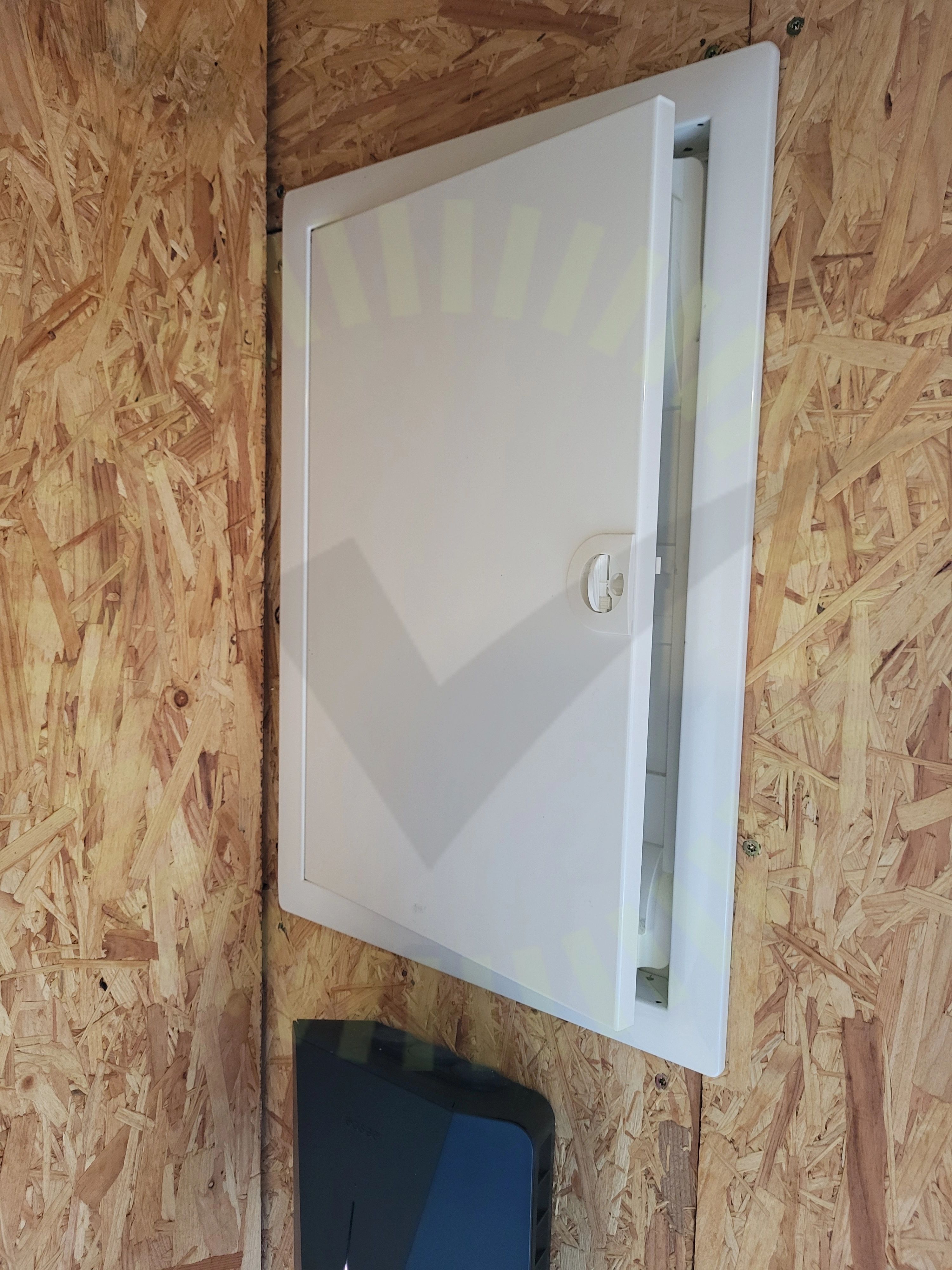

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Tillgänglighet

Inte godkänd

Materiel är inte monterat så det är tillgängligt för inspektion. Mc4 kontakter på DC-kablaget sitter bakom vägg i garaget.

SS 436 40 00 (513.1)
Varning för backspänning

5.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

35/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDimensioneringDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabelKabeldimensioneringKontakterLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUtrymmeVarning för likspänningVentilationVinkelVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
