Besiktningsrapport
9.3
Installation genom
1KOMMA5°
Datum
15 februari 2023
Ort
Alunda, Uppsala län
Skenornas infästning
Avstånd
94% godkända
6% ej godkända
Om installationen
Paneler
Hyundai: HiE-S(XXX)VG (BF+BB)
Montagesystem
K2: SpeedRail
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Elmaterial: Kapsling
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Batteri
Godkända kontrollpunkter
14/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Kapsling
Godkända kontrollpunkter
9/9
Brytare
Böjradie
Förskruvningar
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Tak, Hyundai: HiE-S(XXX)VG (BF+BB)
Godkända kontrollpunkter
14/14
Avstånd till tak
Böjradie kablage
Dragavlastade
Dräneringshål
Fästenas placering
Fästenas storlek
Fästenas överlappning
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Tak, K2: SpeedRail
Anmärkningar
3/16
6.1 SpeedLock
Inte godkänd
SpeedLock är inte installerat.
Tillverkarens anvisningar

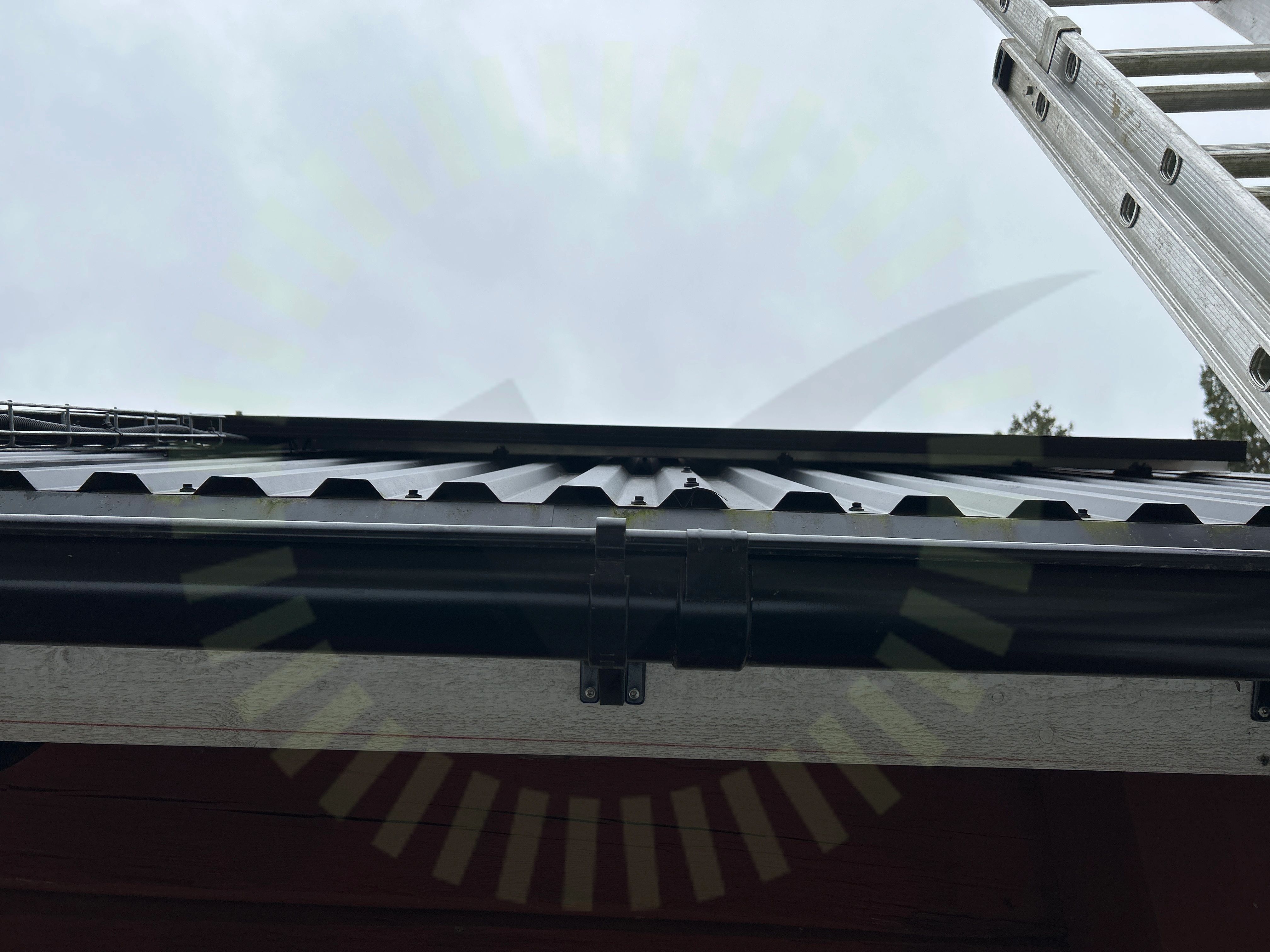

6.2 Skenornas infästning
Inte godkänd
Skenorna är inte infästa enligt tillverkarens anvisningar
Tillverkarens anvisningar
6.3 Snö- och Vindlastberäkning
Inte godkänd
Dokument saknas
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/16
Främmande material
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skenskarvar
Skydd
Taklutning
Tjocklek
Toppens bredd
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/29

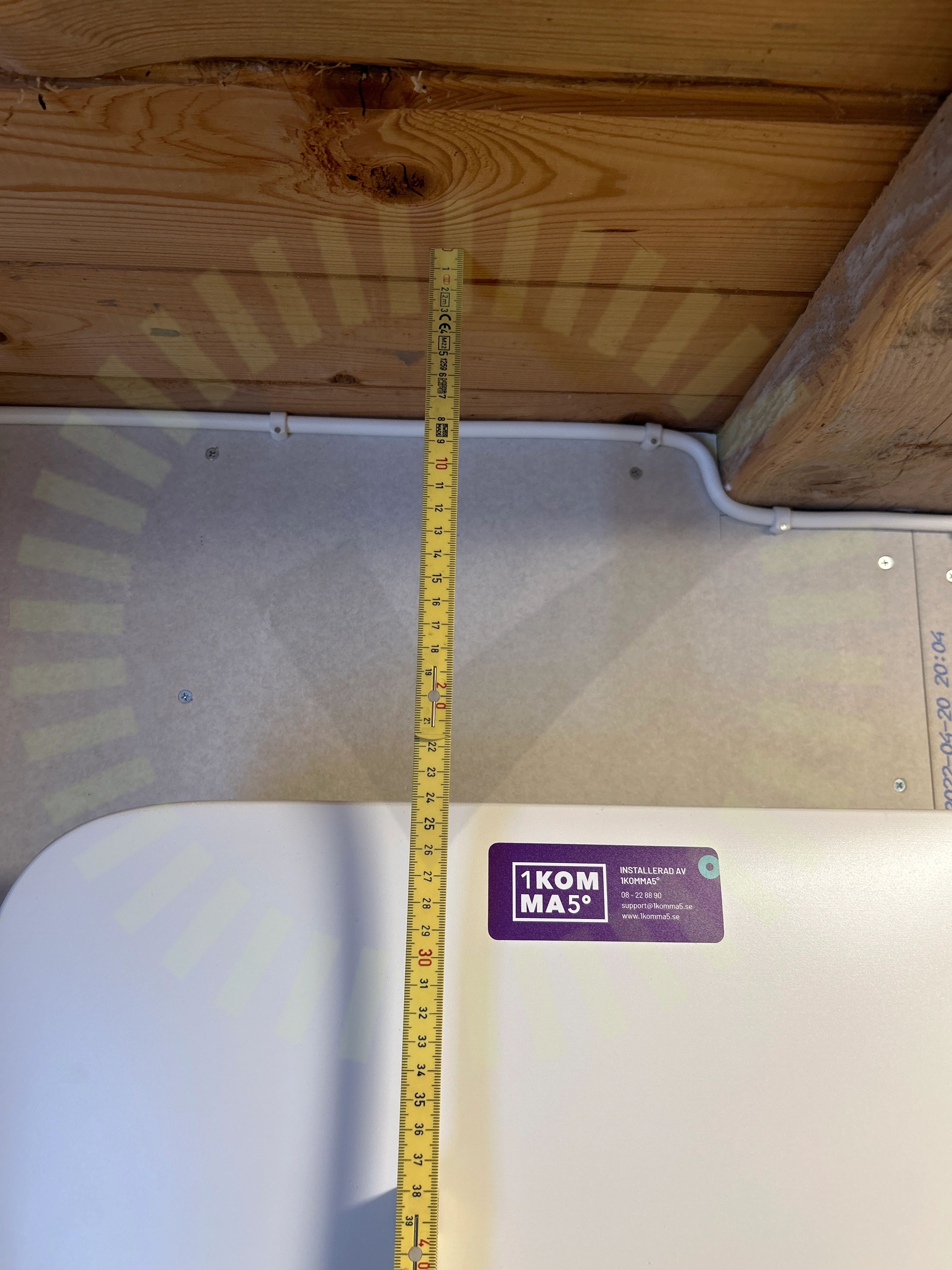

8.1 Avstånd
Inte godkänd
Växelriktaren är inte placerad enligt tillverkarens anvisningar
Huawei User Manual Issue 04 (2021-08-10), Sida 22
8.2 Mätprotokoll DC
Inte godkänd
Dokument saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
8.3 Strängschema
Inte godkänd
Dokument saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
26/29
AC Anslutning
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd till hav
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Infästning
Internet
Kabel
Kontakter
Ledare fastspända
Märkning
PE Chassi
Skador
Säkring
Ventilation
Vinkel
