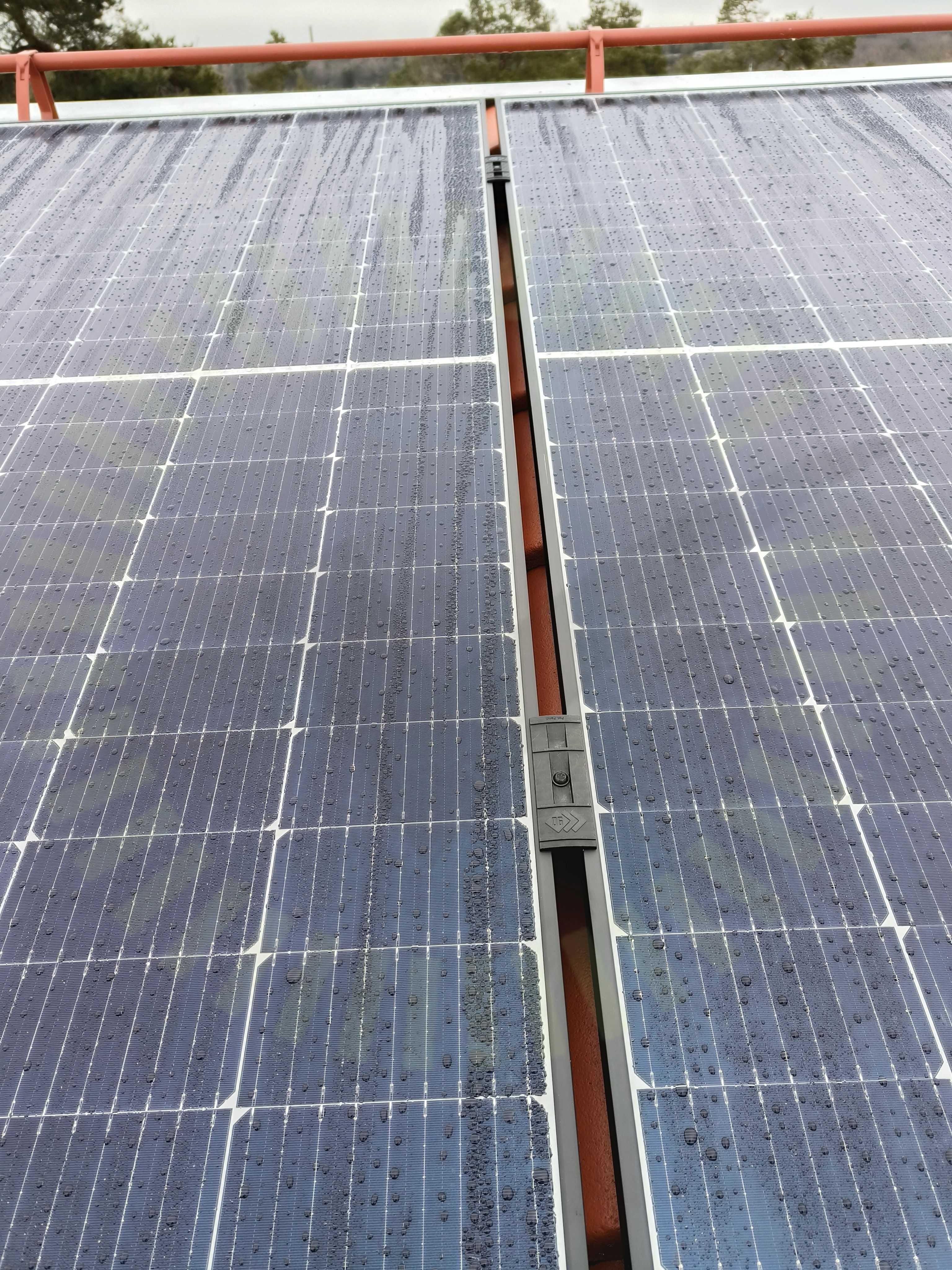

2.1 Klämmans orientering
Inte godkändKlämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Besiktningsrapport
8.7
Installation genom
BLST Elektriska AB
Datum
20 februari 2024
Ort
Älvsjö, Stockholms län
90% godkända10% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemCC90- UNUM Betongpannor
VäxelriktareGroWatt: MID (11-30)KTL3-XH
TillbehörUndercentral
Installerad av BLST Elektriska AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
4/23

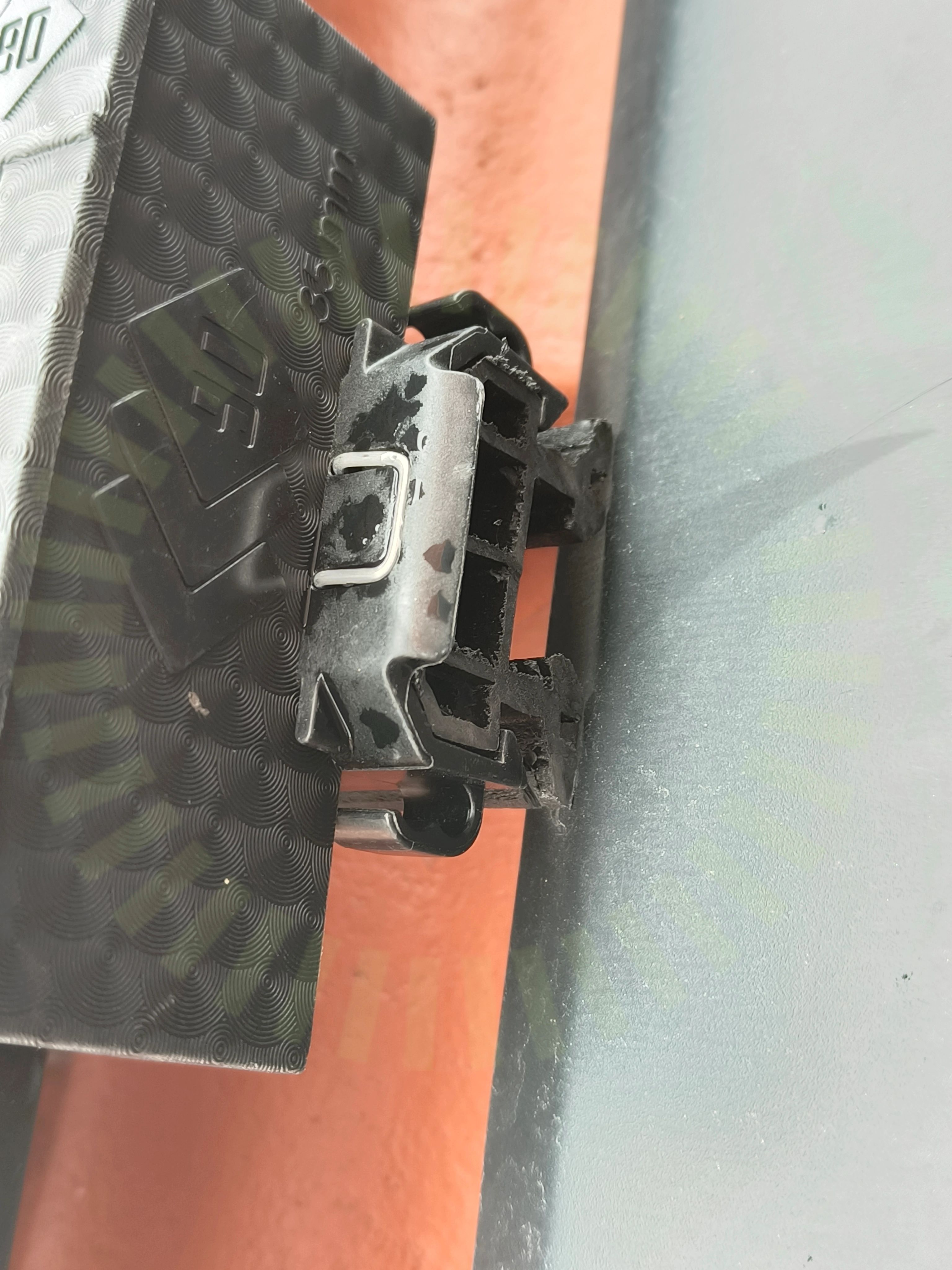

2.2 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt för ändklämman.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

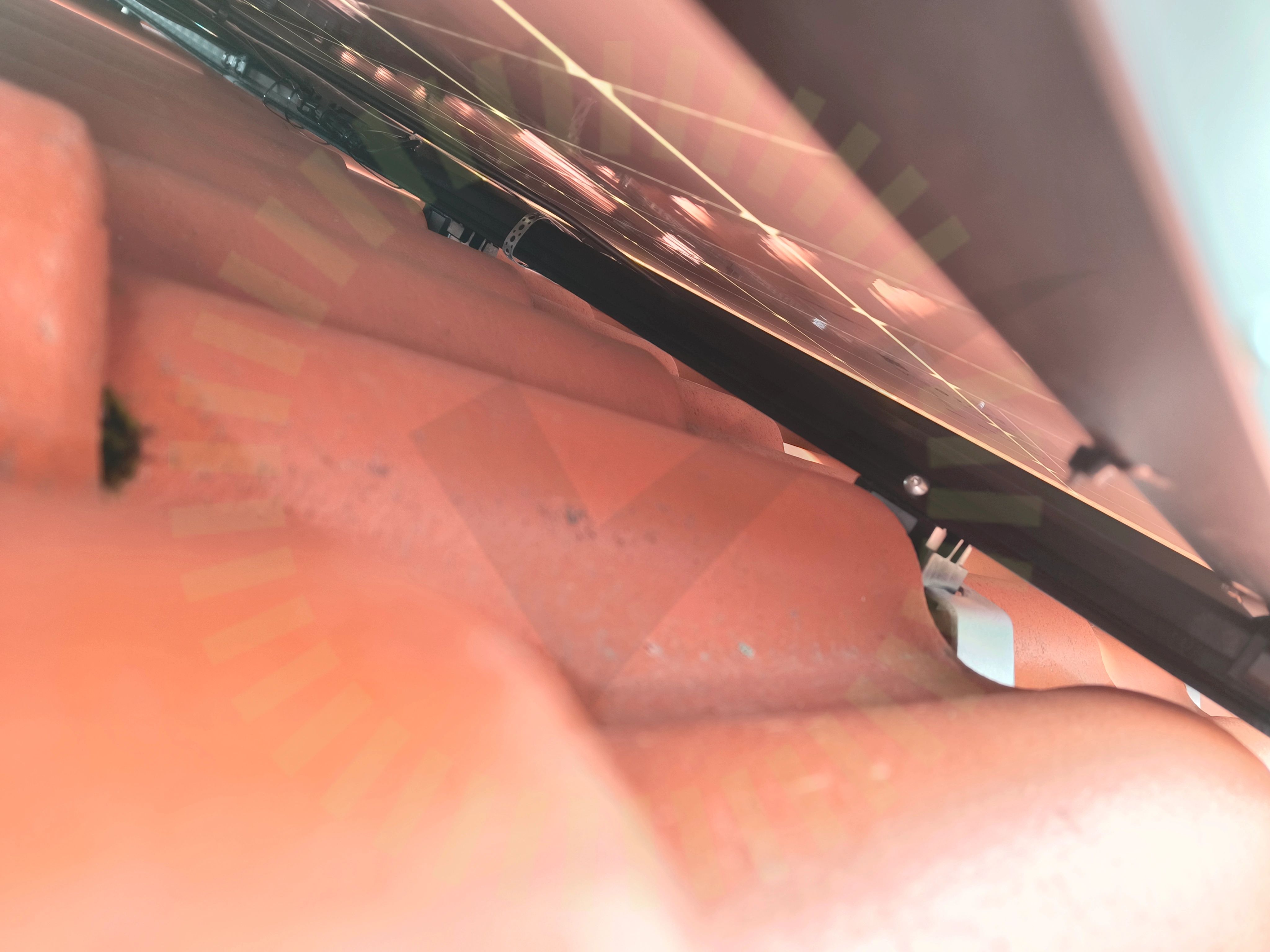

2.3 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

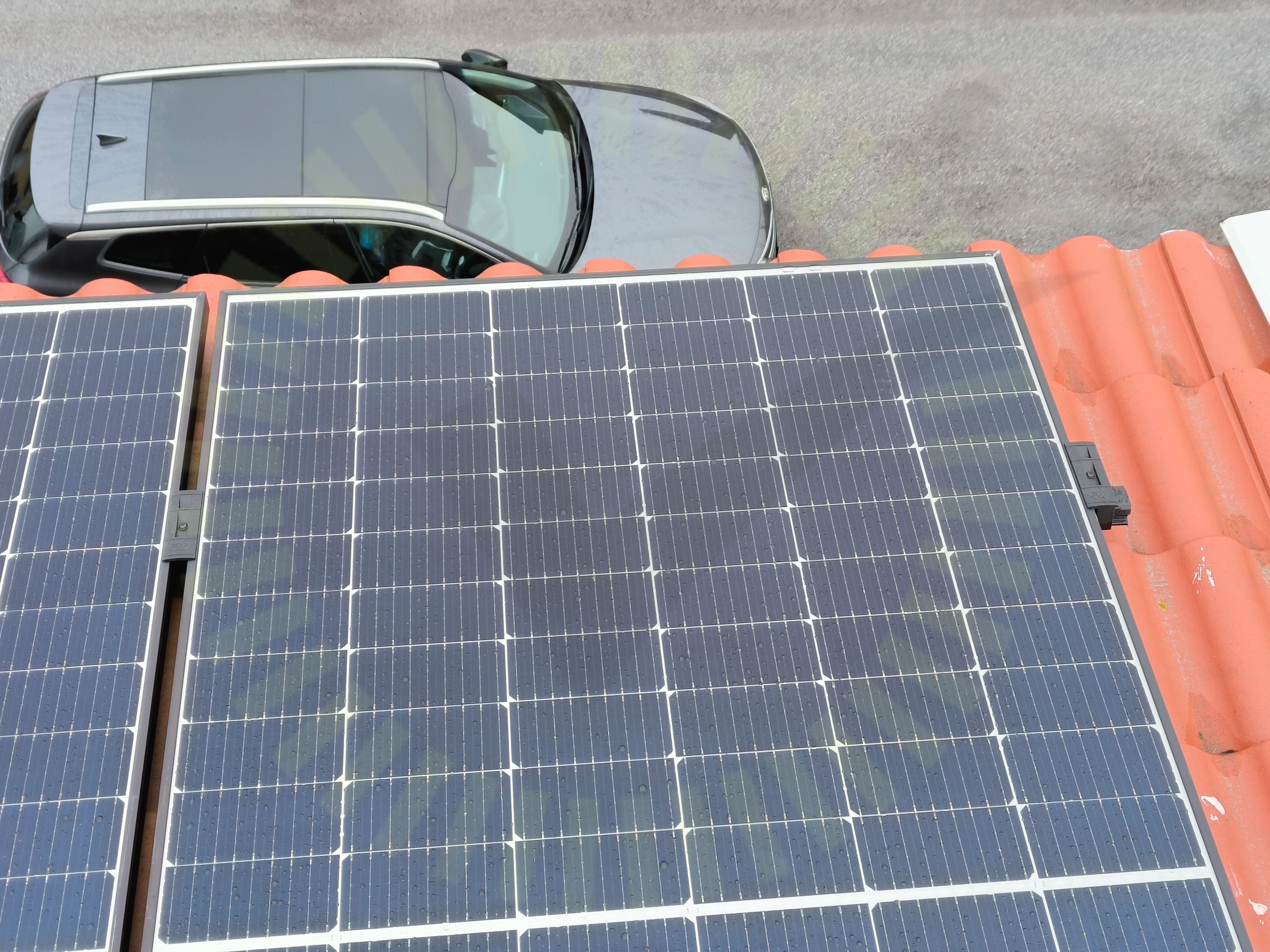

2.4 Säkerhetsavstånd
Inte godkändPanelerna är placerade för nära takets kant.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Tak 1, Longi LR5-66HPH
Anmärkningar
4/20

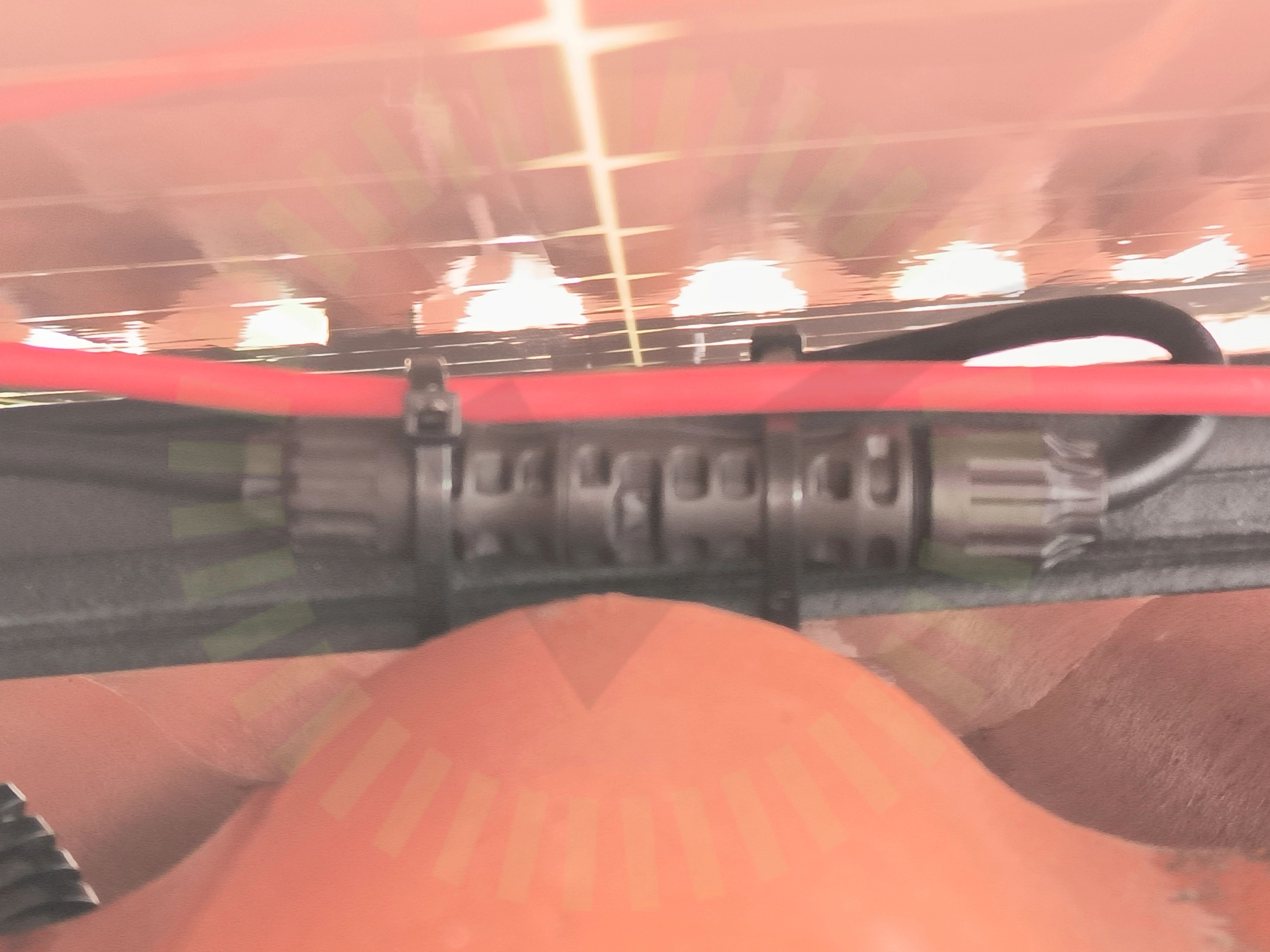

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
3.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

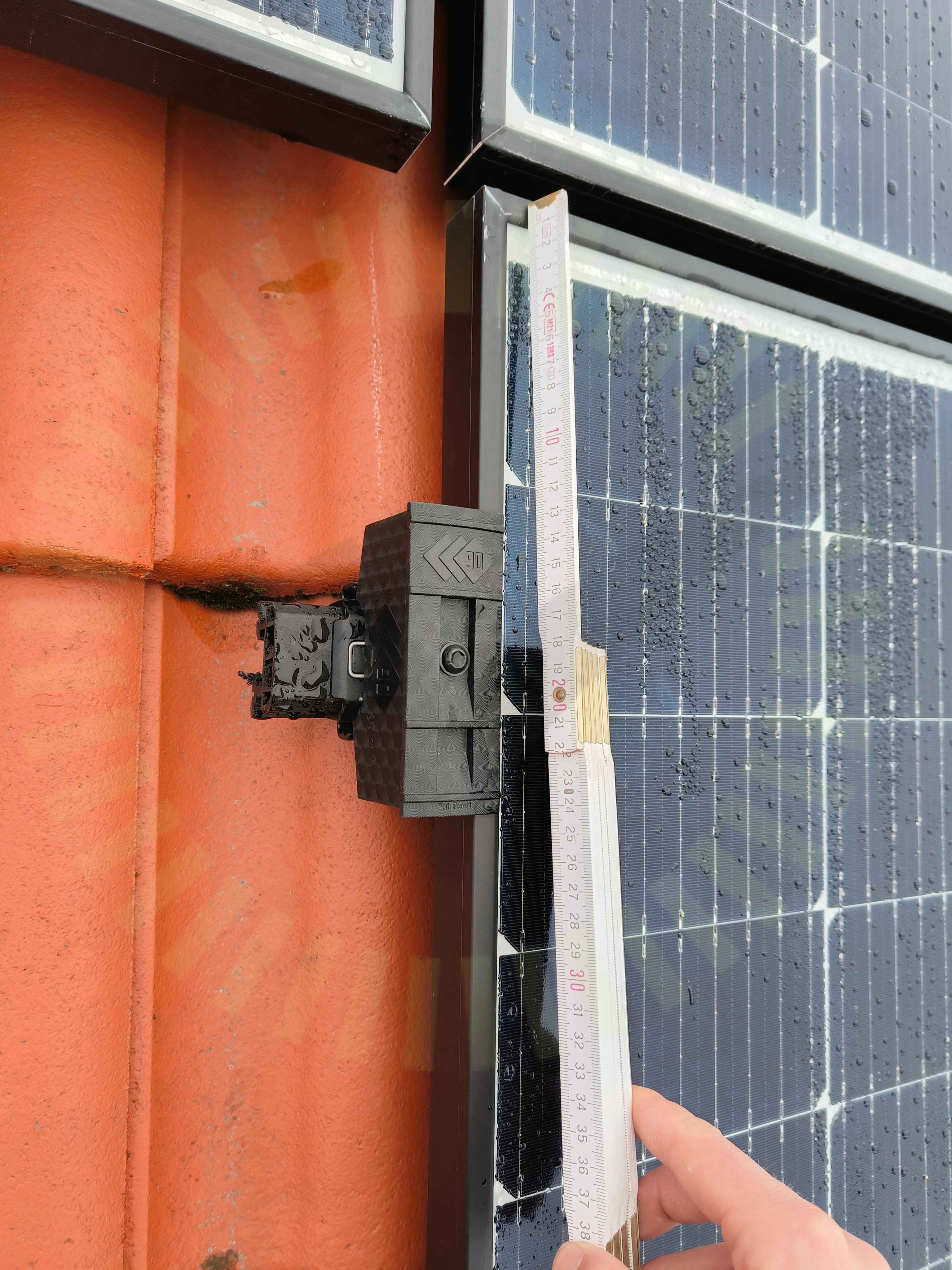

3.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

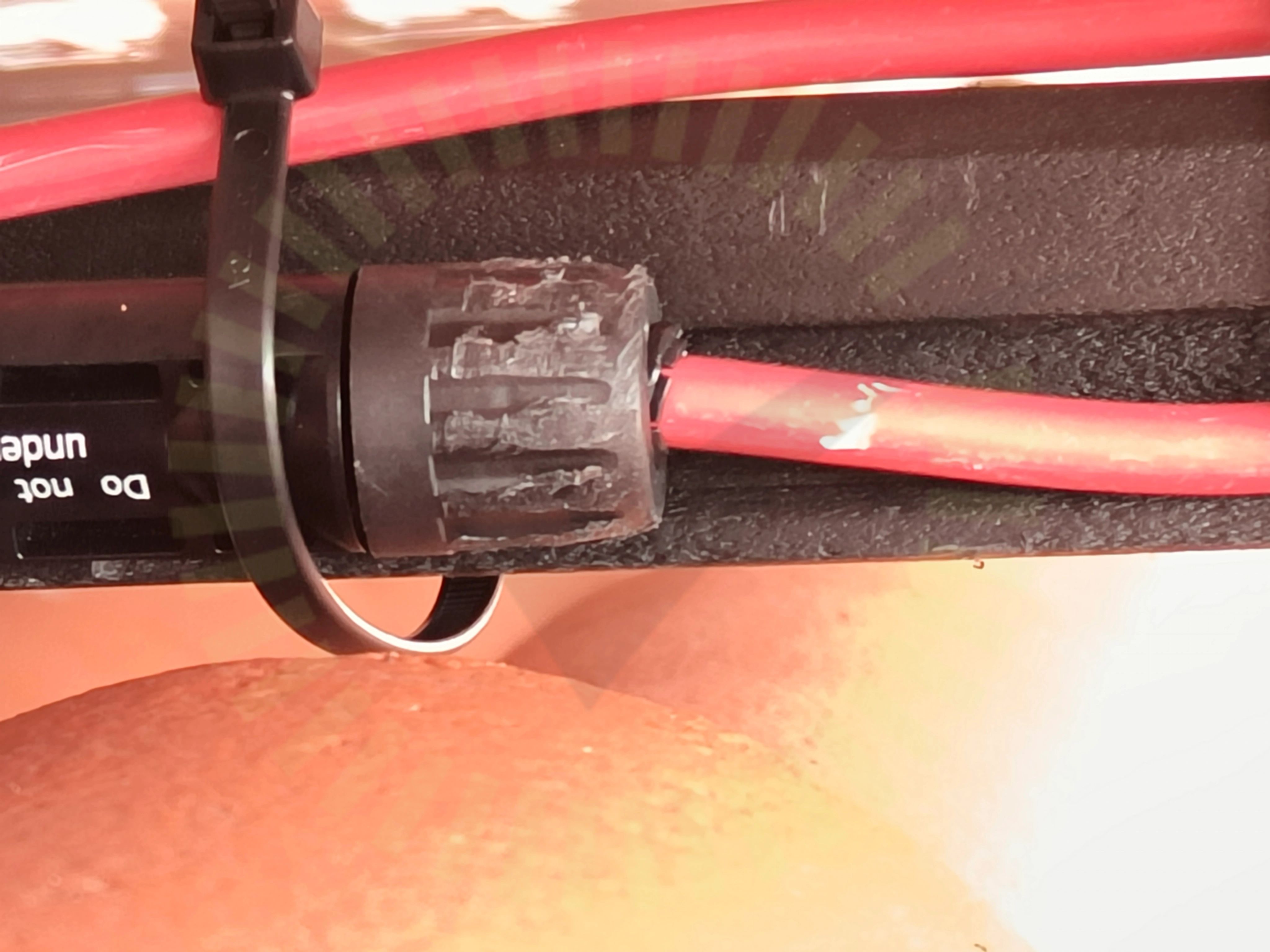

3.4 Skada på kontakt
Inte godkändKontakt är dragen med fel moment, vilket har lett till att kontakt har blivit bottnad och packningen har tagit skada.
Godkända kontrollpunkter
16/20Avstånd till havAvstånd till takAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36

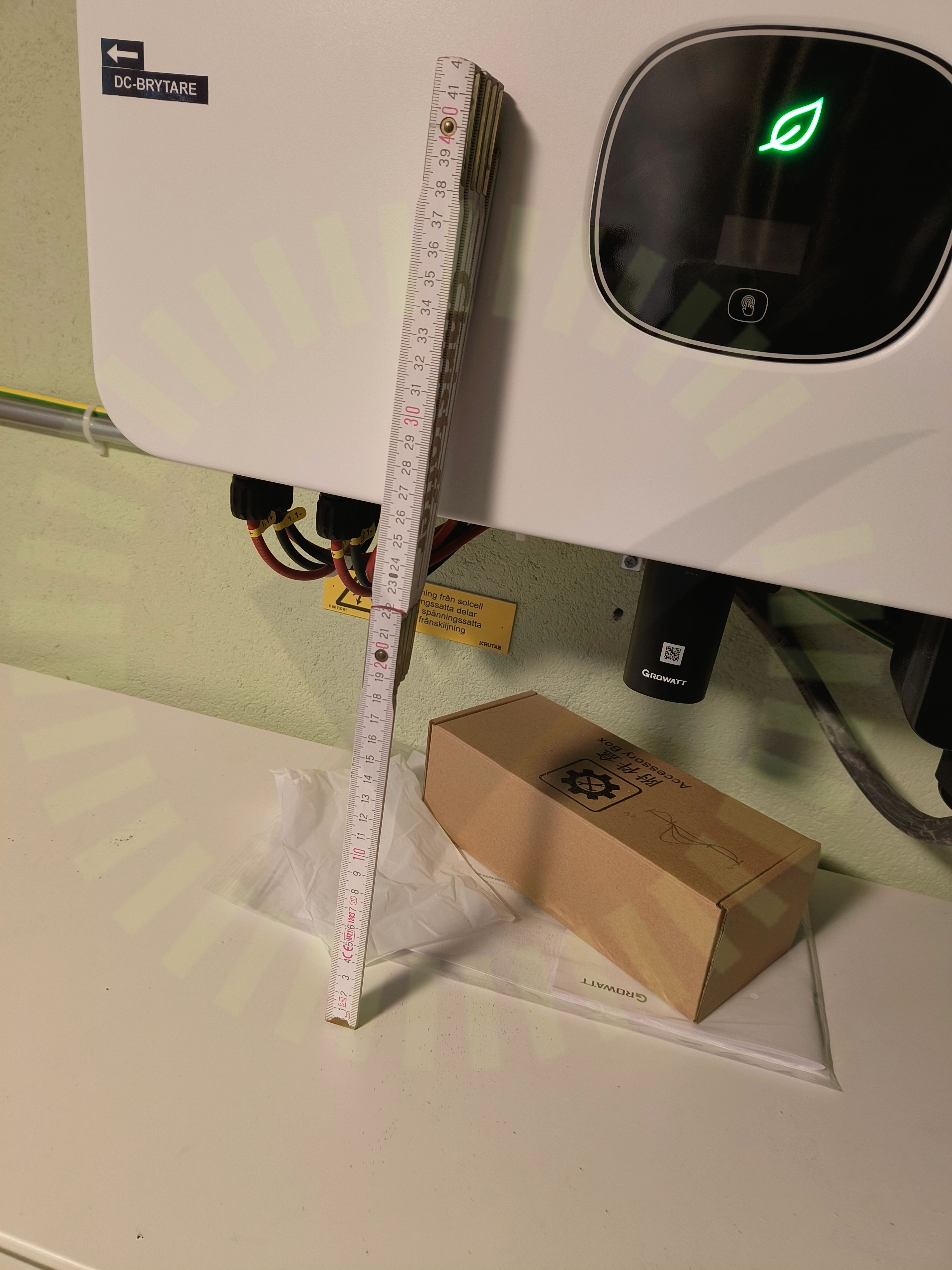

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära objekt som hindrar luftflödet.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12
6.2 Skadat kablage
Inte godkändLedare i kapsling är skadad. Detta är i undercentral.
