Besiktningsrapport
7.5
Installation genom
Svenskt ByggMontage AB
Datum
27 mars 2024
Ort
Löddeköpinge, Skåne län
Kopplingslåda böjradie
Stress på kontakter
Skenornas infästning
+ 8
82% godkända
18% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 xxx/MR
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GoodWe: GW4-20kW SDT-20 G2 PLUS+ Series
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
5/16

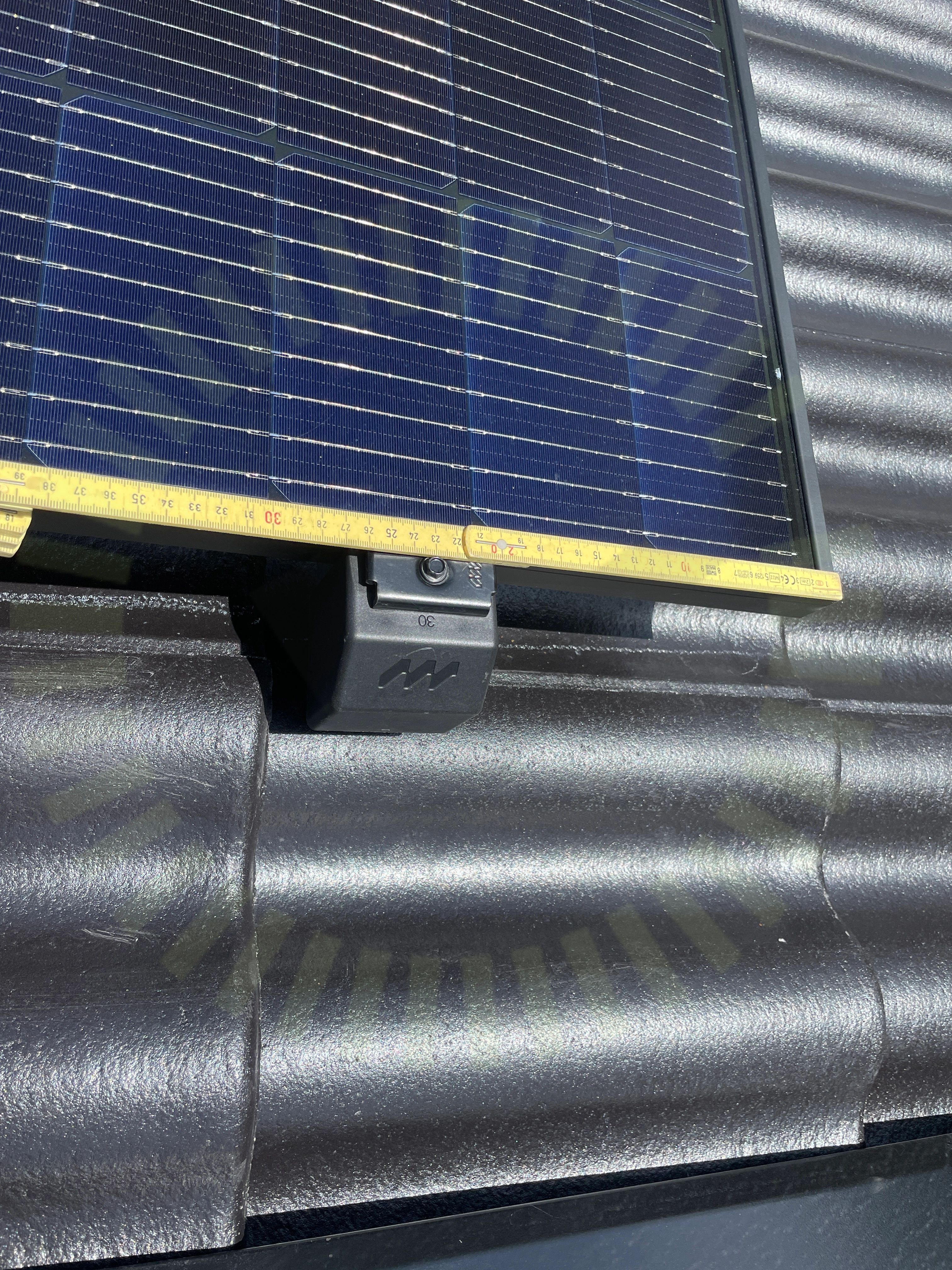

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

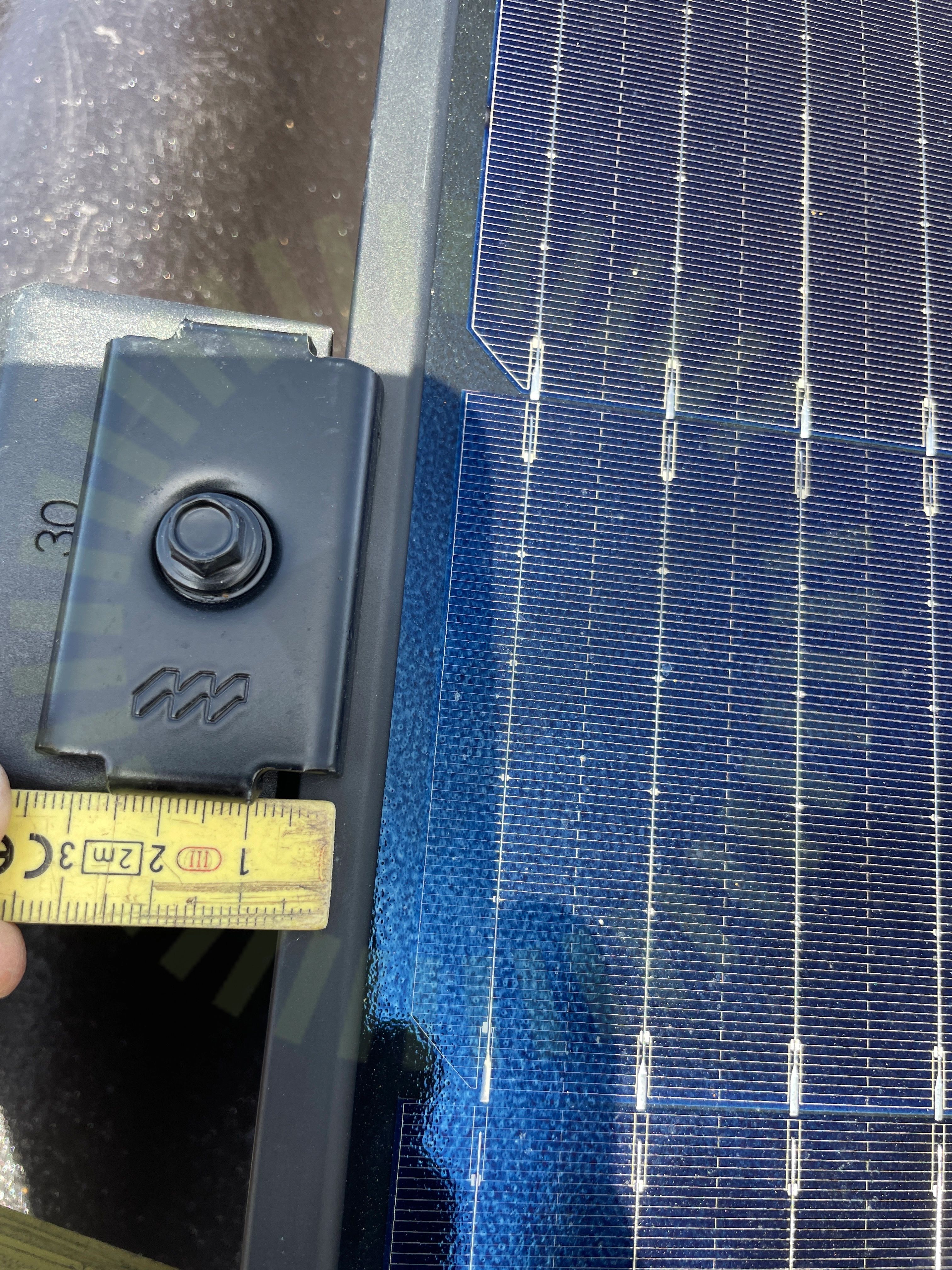

3.2 Klämmornas överlappning
Inte godkänd
Klämman överlappar inte tillräckligt på ramen.

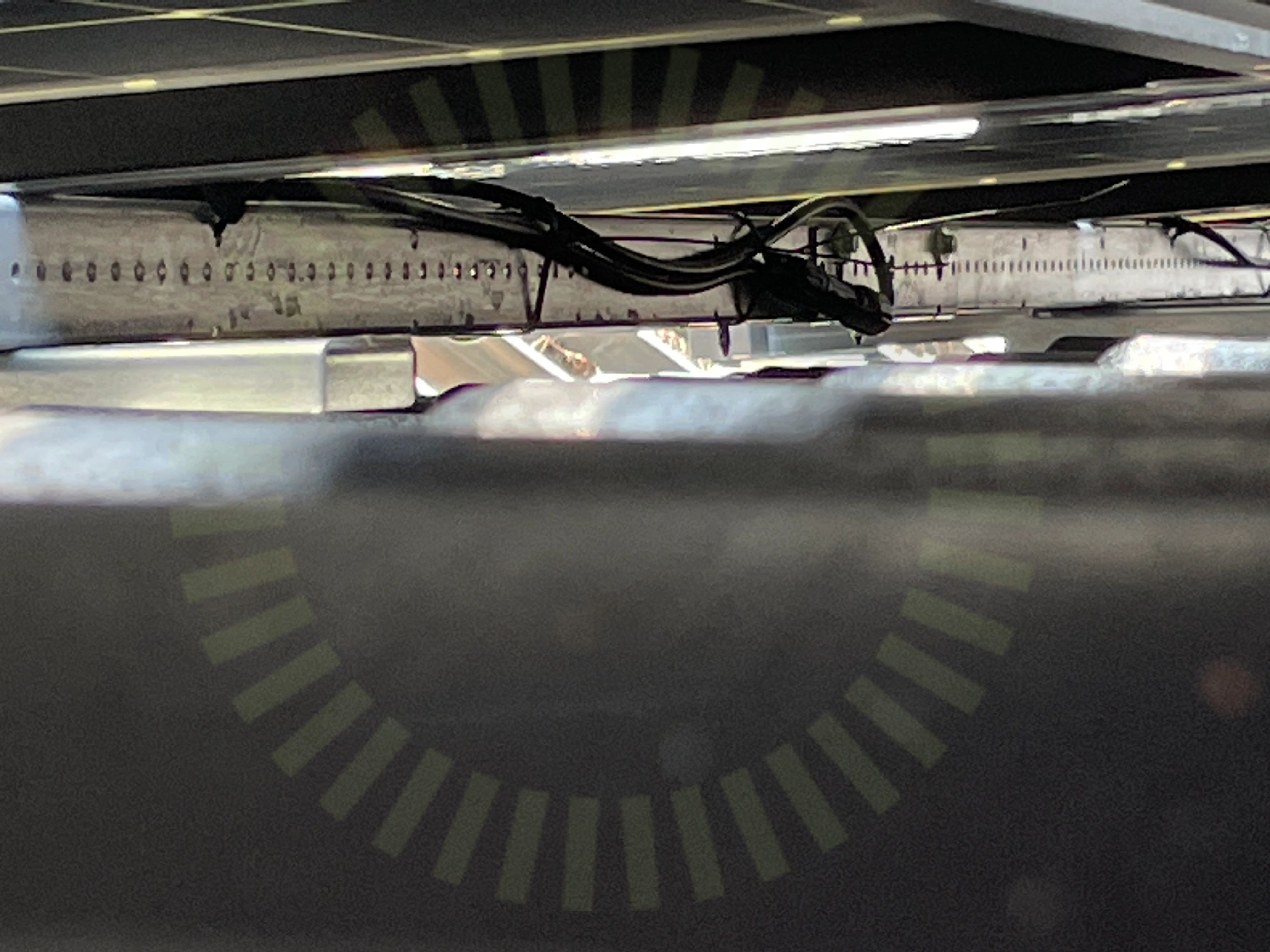

3.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
3.4 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

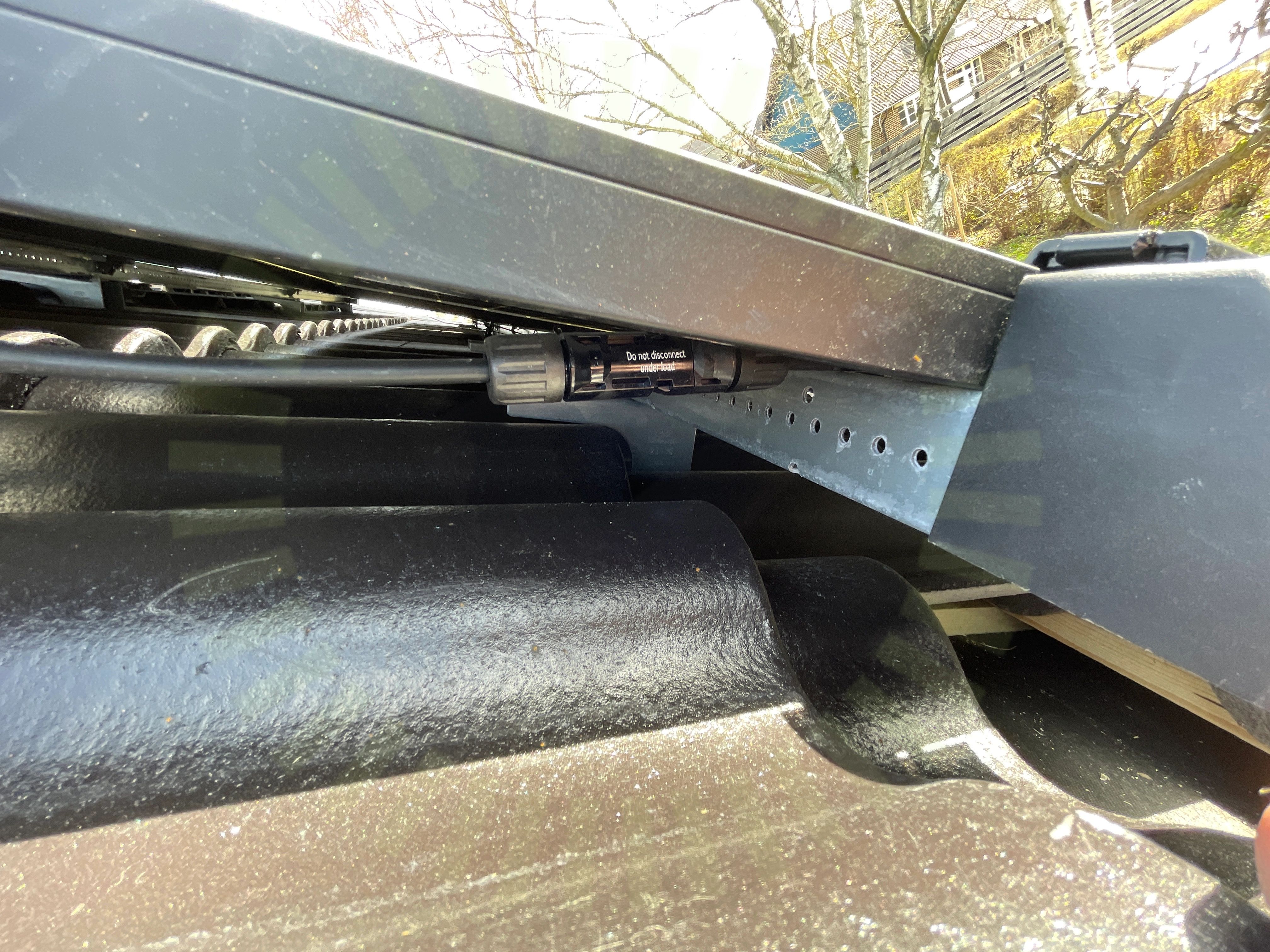

3.5 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
11/16
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
6/22

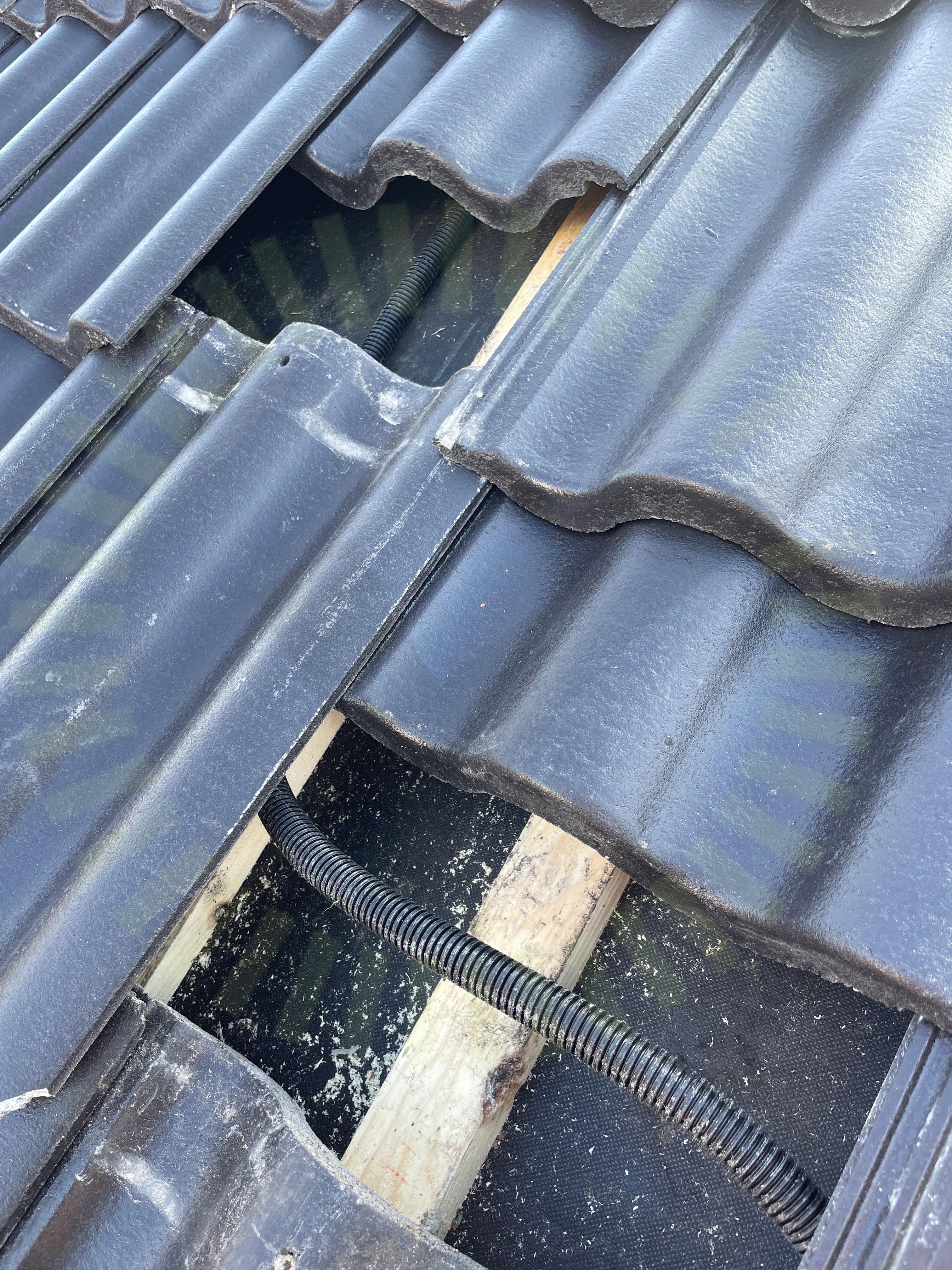

4.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Slang ligger löst under takpannor. Detta gäller där DC kablage går upp över till andra takyta där paneler sitter.

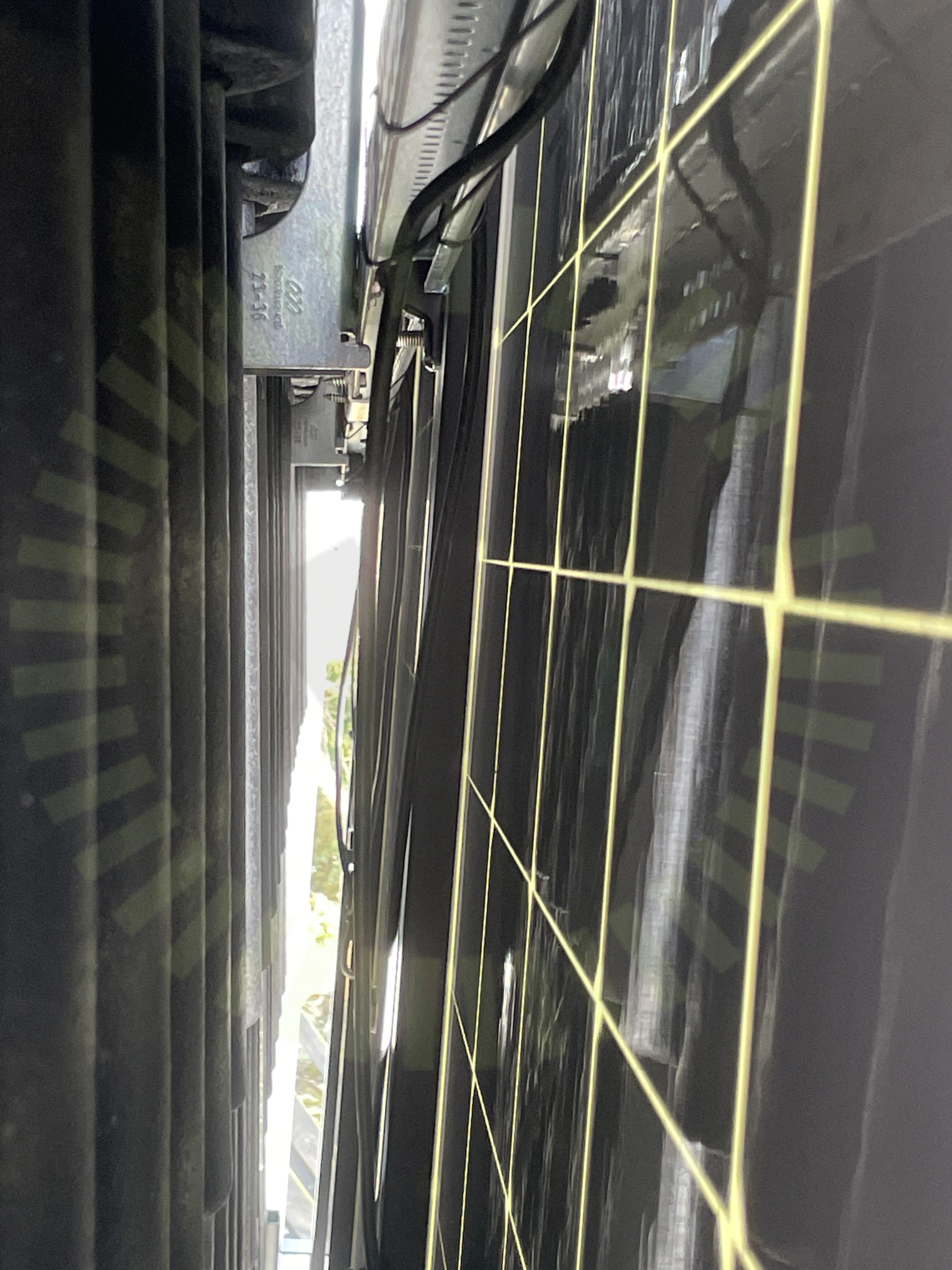

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

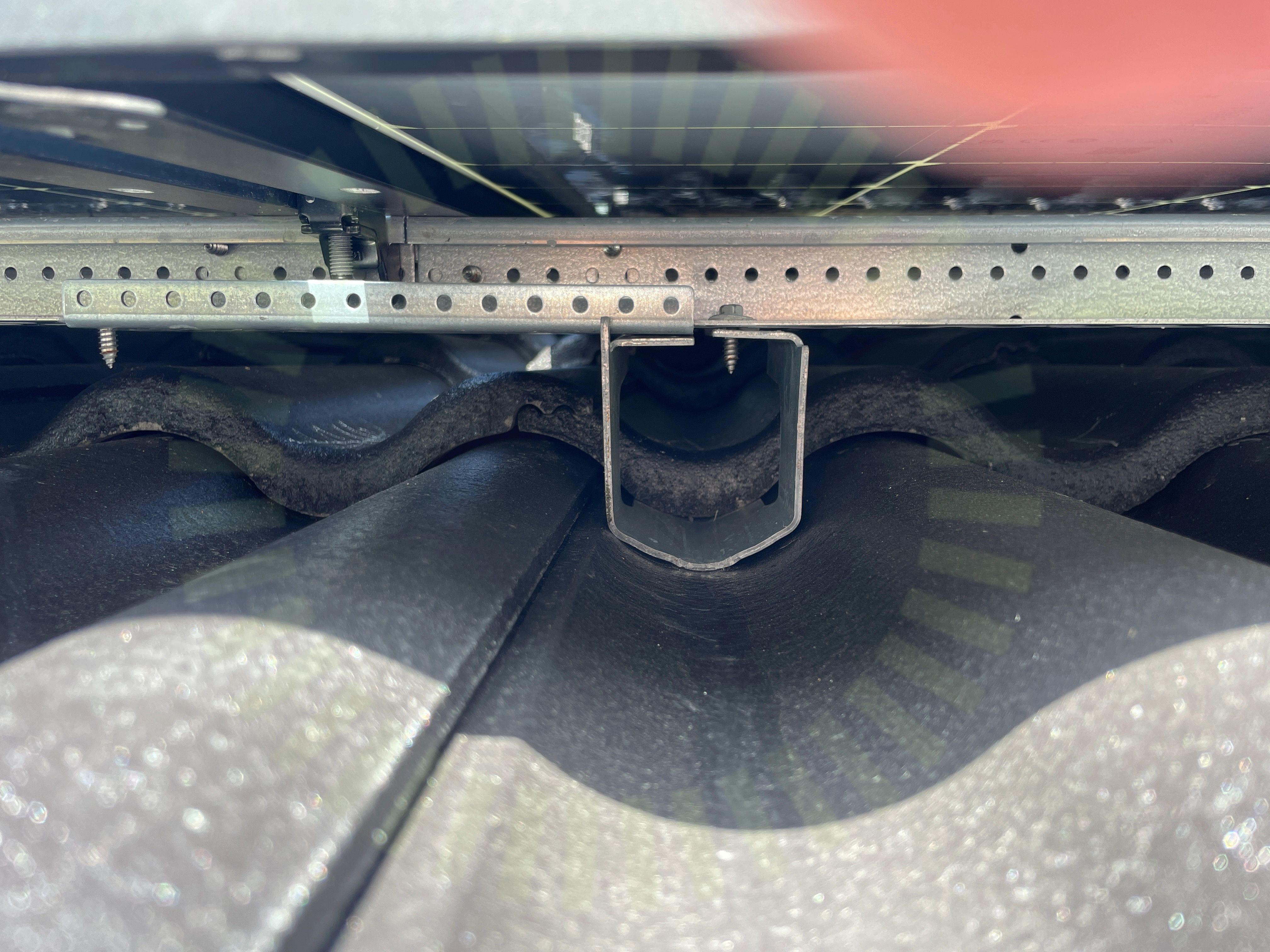

4.3 Skenornas infästning
Inte godkänd
För få antal plåtskruv har använts för skenornas infästning.
4.4 Skenornas överhäng
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.6 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Godkända kontrollpunkter
16/22
Undercentral
Godkända kontrollpunkter
5/5
Varselmärkning
Anmärkningar
2/4

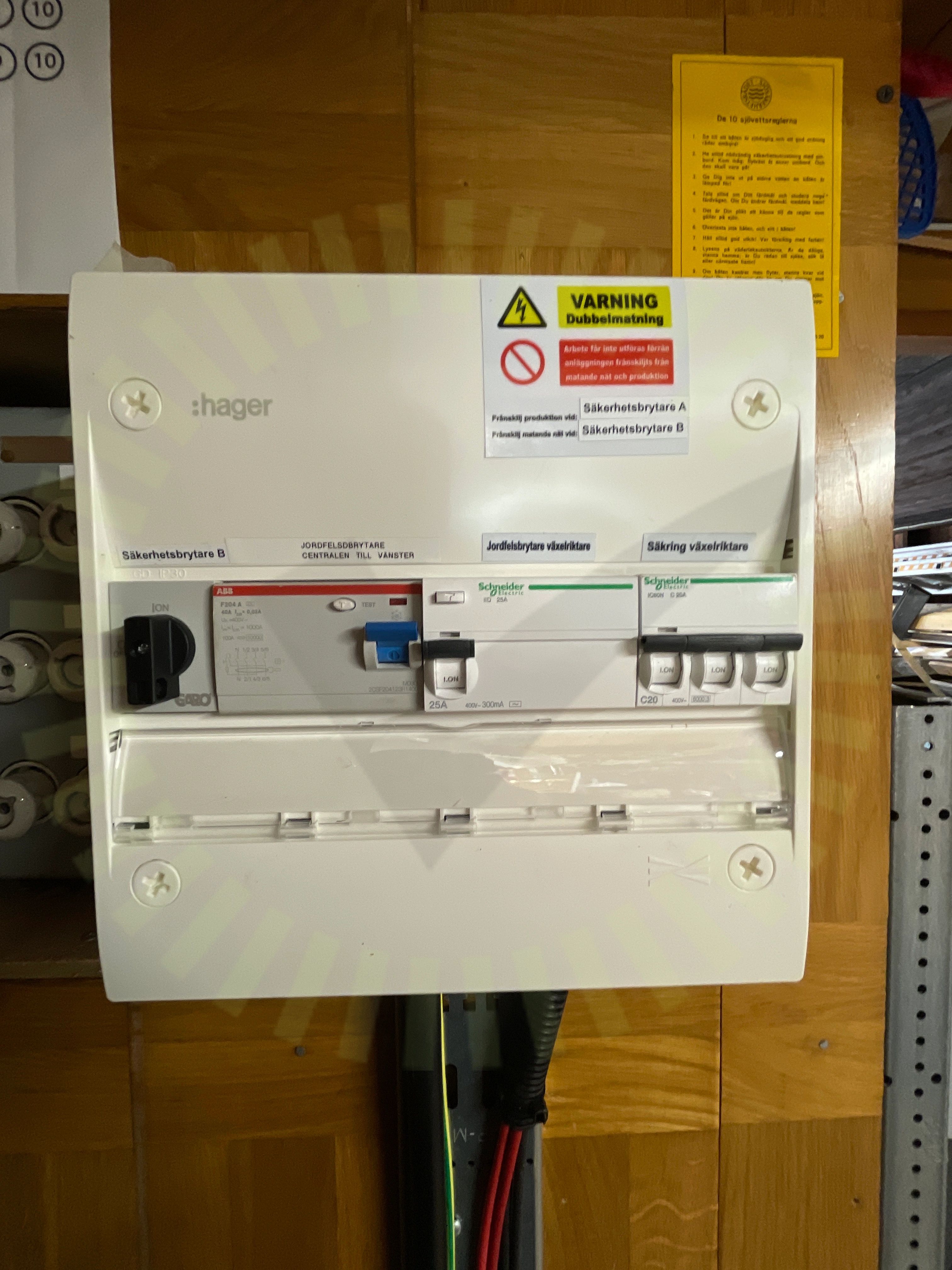

6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

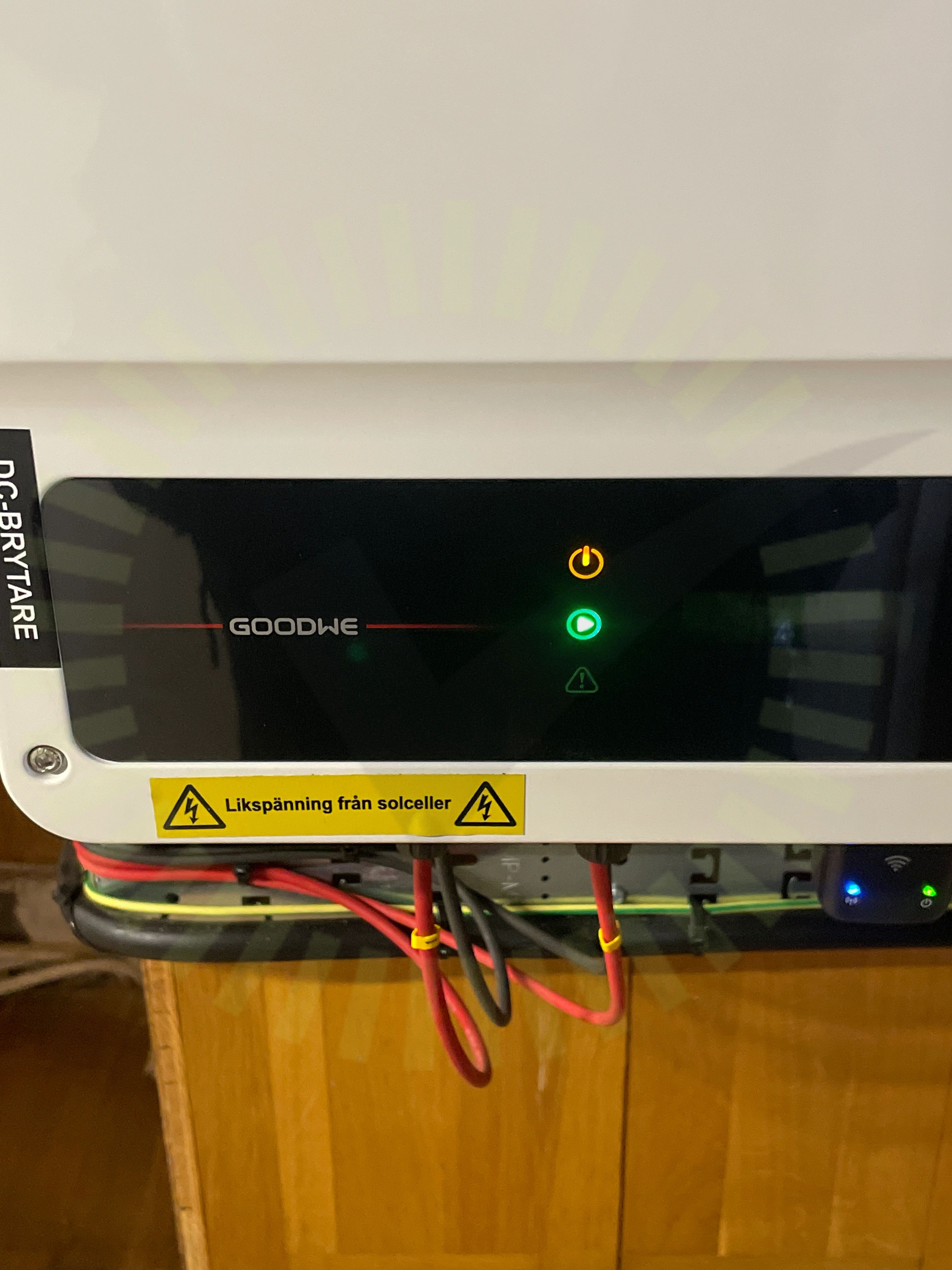

6.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknar information om att spänningssatta delar inte går att frånkoppla.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
2/36

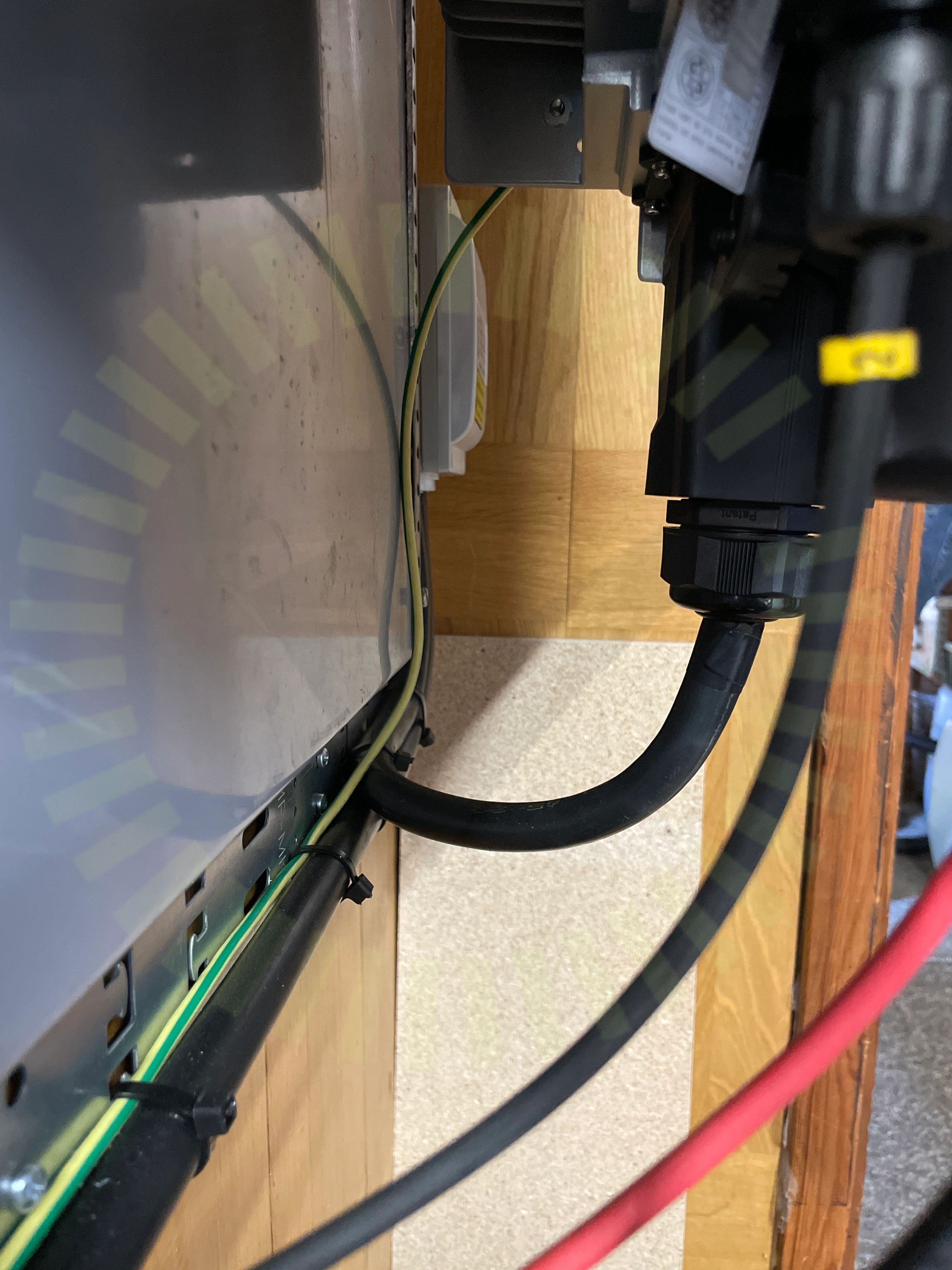

7.1 AC kablage förläggning
Inte godkänd
Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

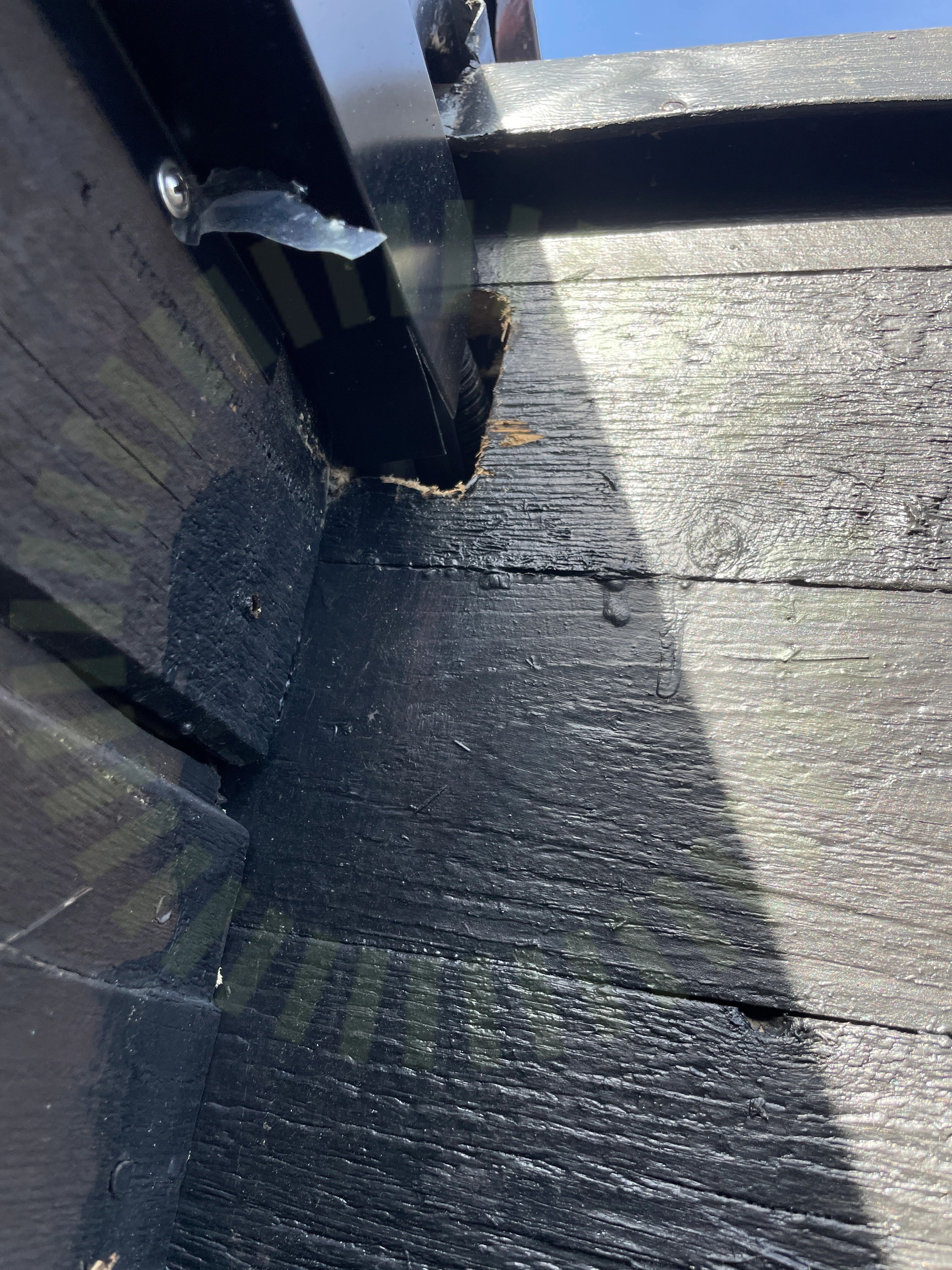

7.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
