Besiktningsrapport

8.3

Installation genom

Sol1 AB

Datum

9 juli 2024

Ort

Kolmården, Östergötlands län

Skenornas infästning

Skenskarvar

Takkrokarnas CC

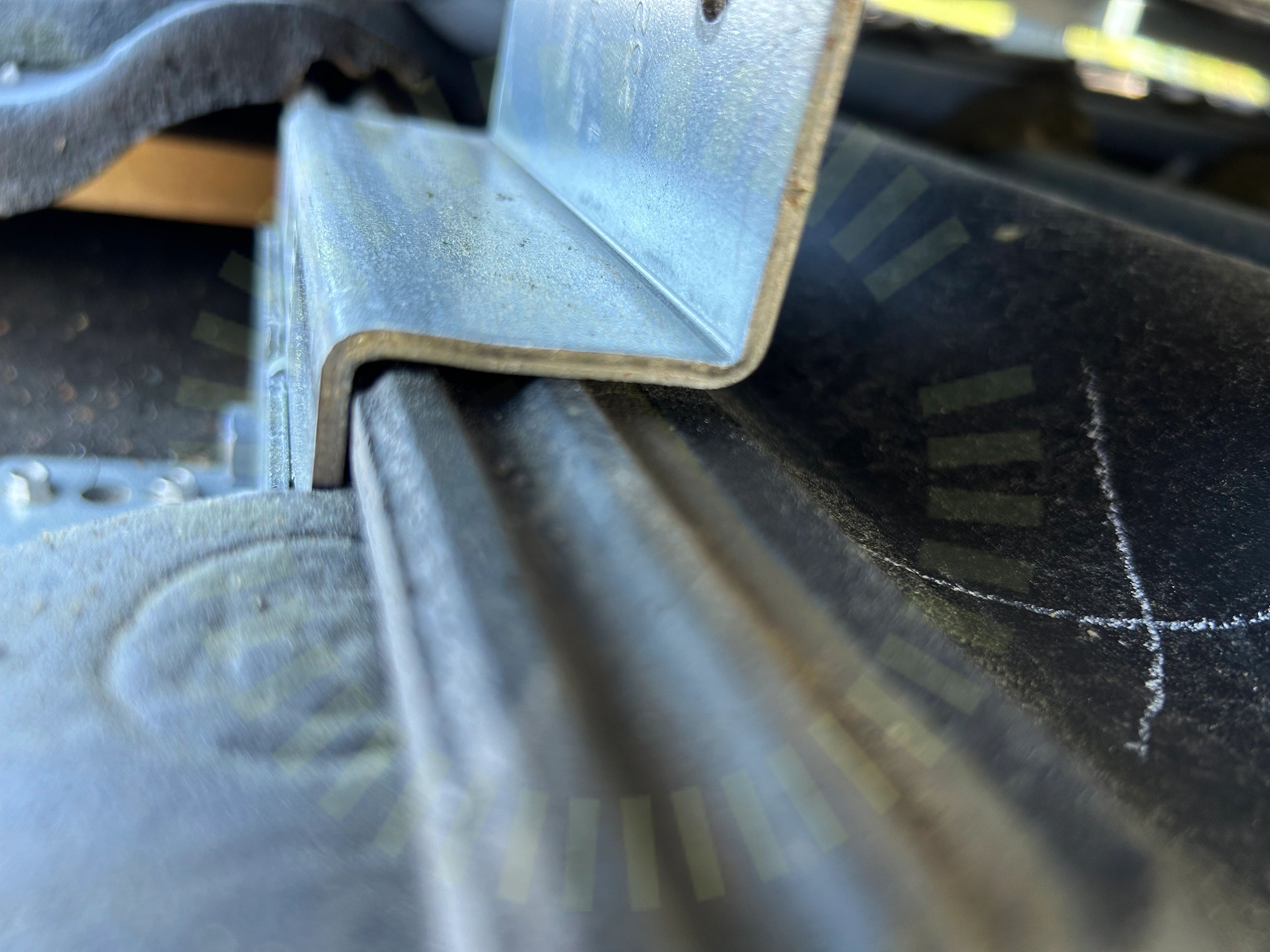

+ 11

86% godkända14% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörCHINT: Sungrow DTSU666

Installerad av Sol1 AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/14

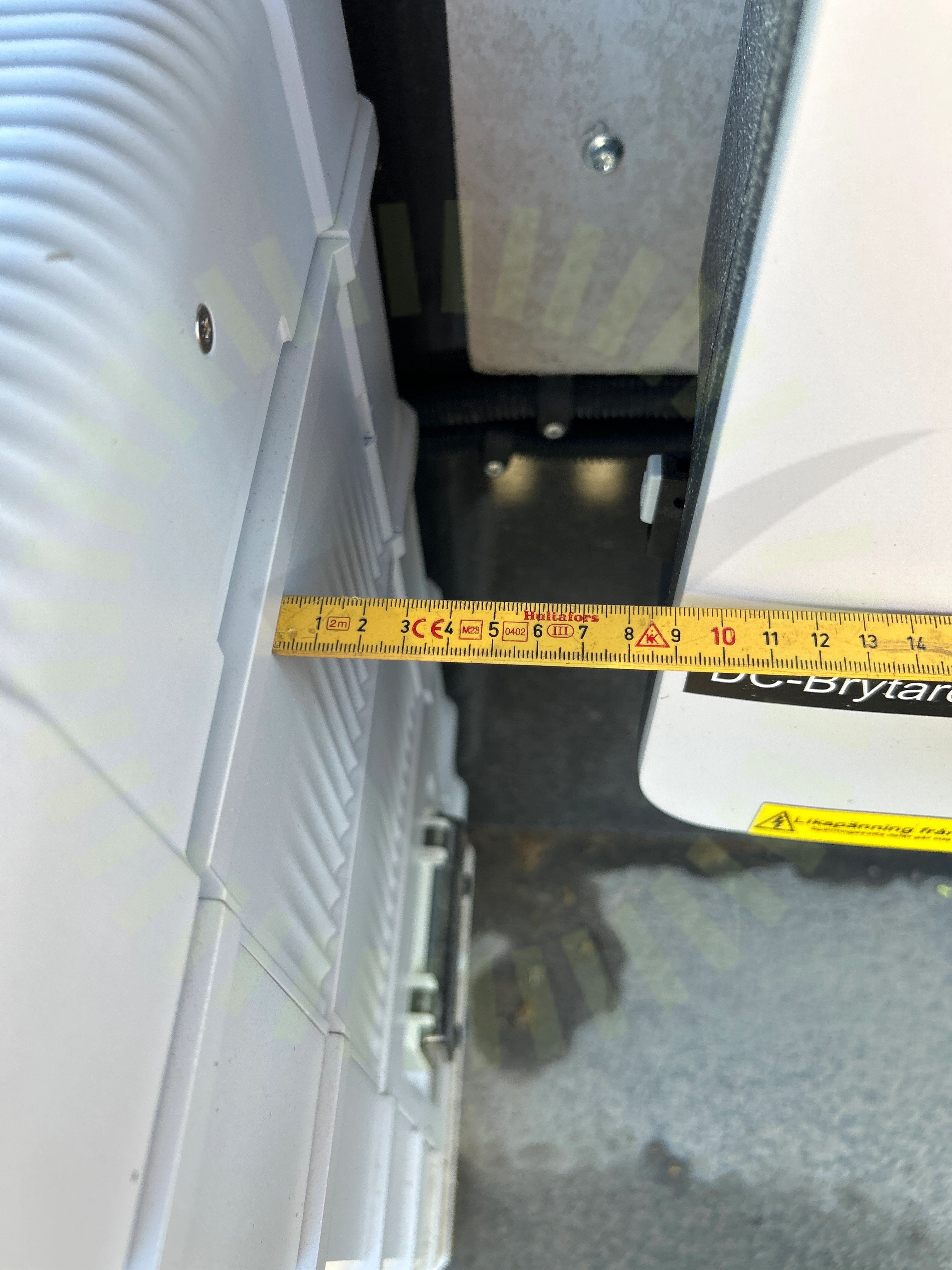

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

13/14

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Luxor: EcoLine M108

Anmärkningar

6/16

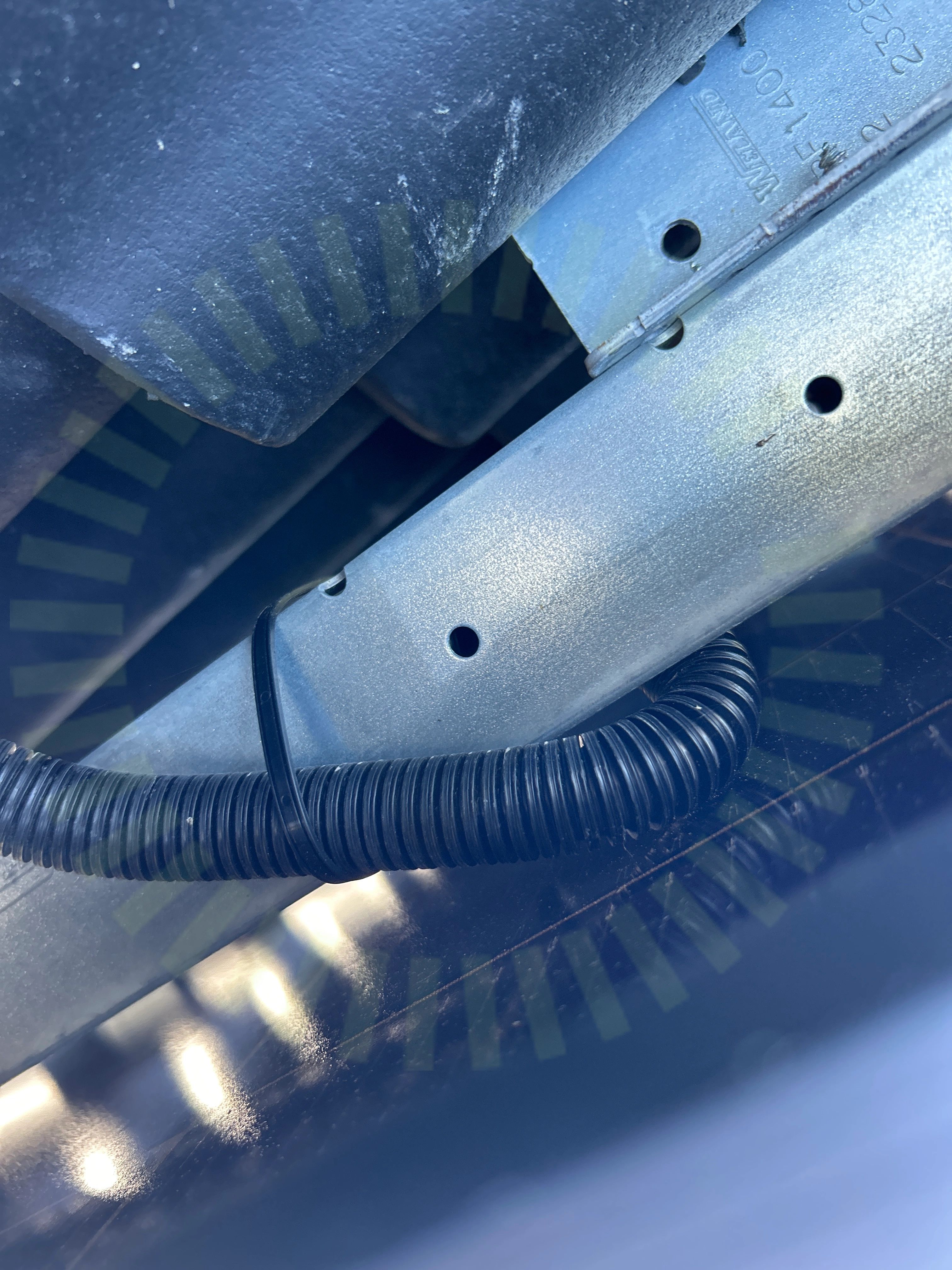

4.1 Föremål mot bakstycke

Inte godkänd

Flexslang skaver mot panelens undersida.

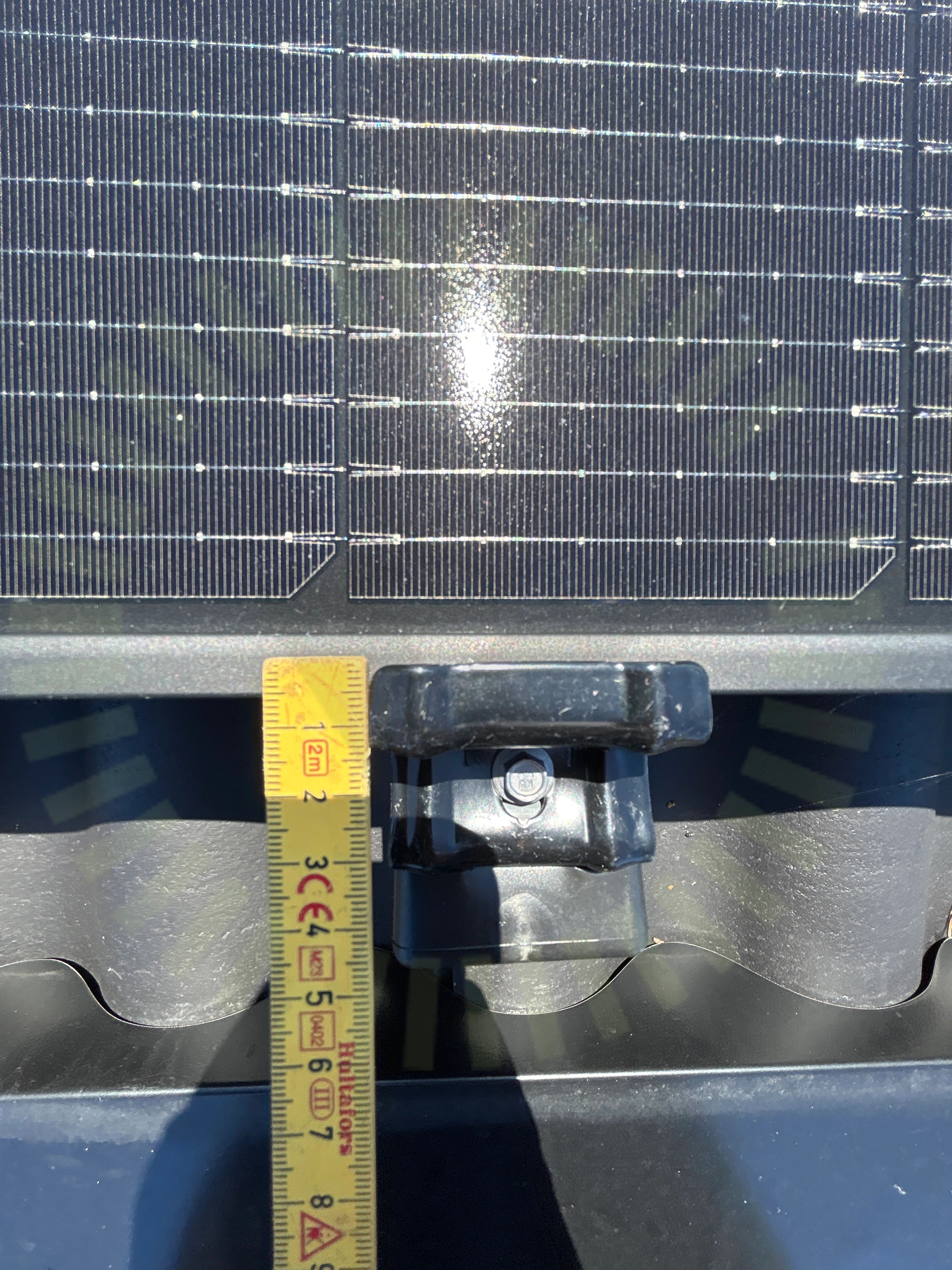

4.2 Klämmornas överlappning

Inte godkänd

Klämmor ligger inte korrekt mot panelram. Överlappningen blir undermålig.

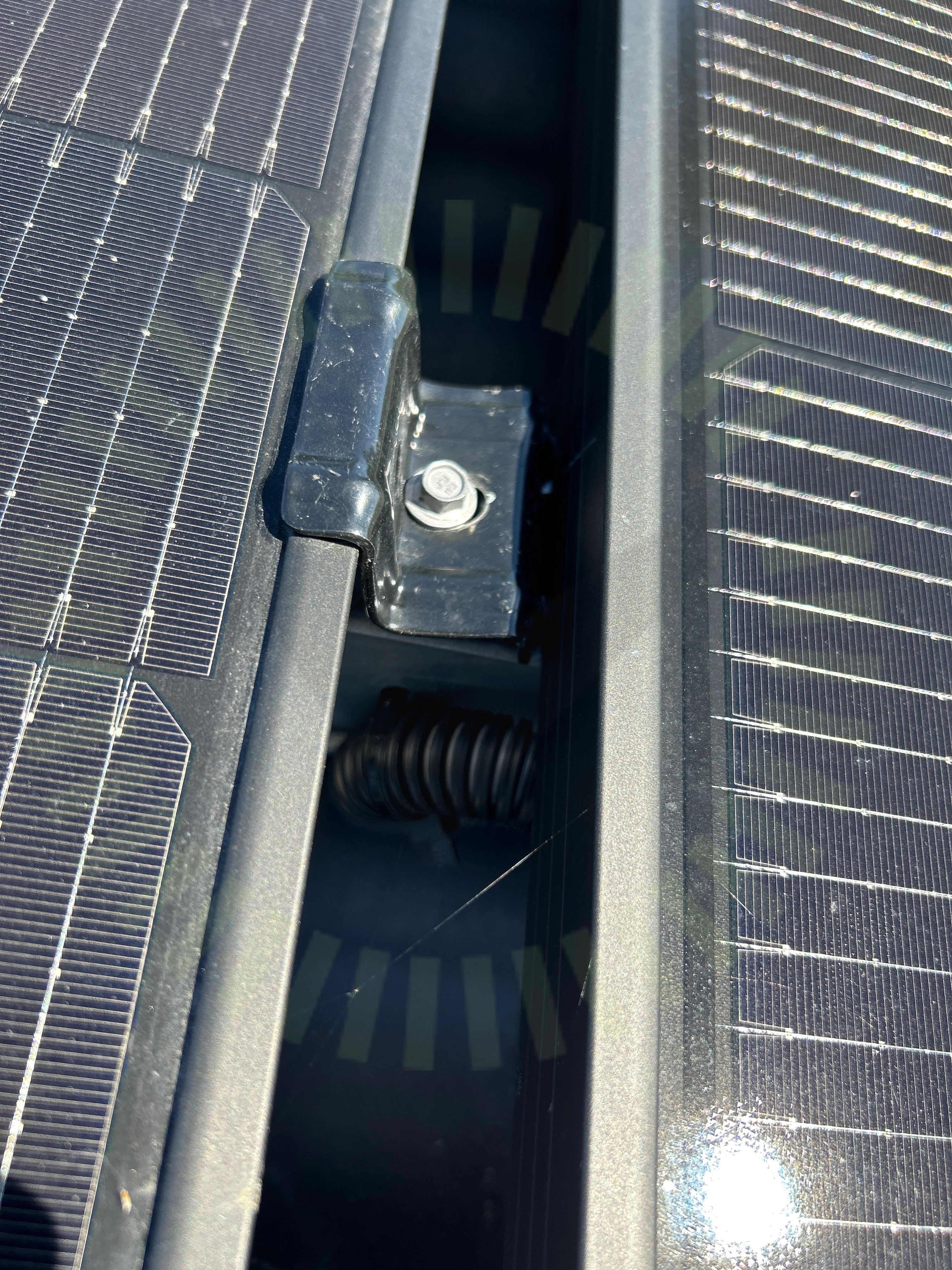

4.3 Mellanrum

Inte godkänd

Paneler är monterade dikt an ändklämmor, förhindrar termisk expansion.

Luxor Installationsmanual. 2022-06. Sida 22.

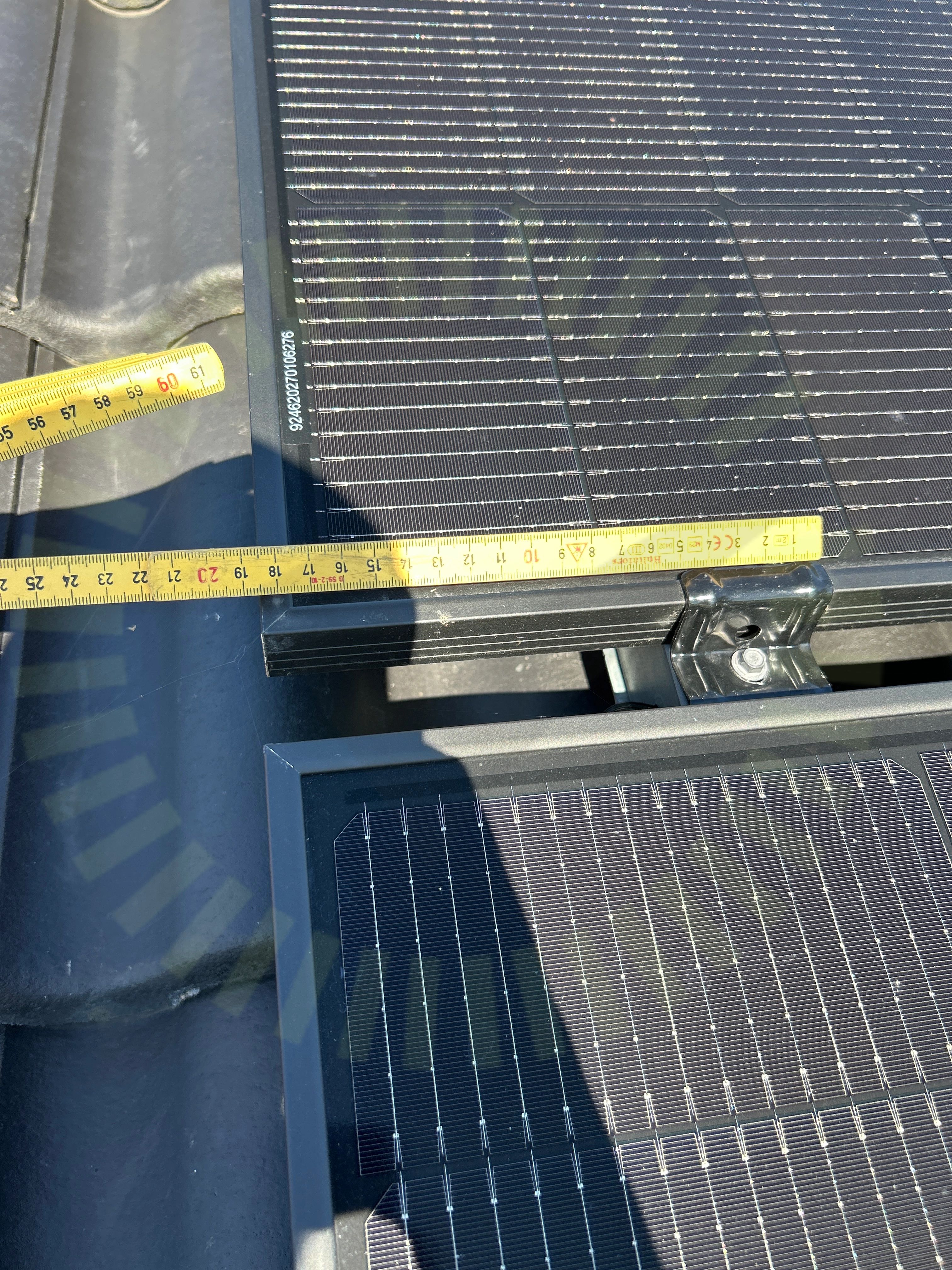

4.4 Fästens placering

Inte godkänd

Lastberäkning anger högre laster än vad nyttjad klämzon klarar enligt tillverkarens anvisningar.

Luxor Installationsmanual. 2022-06. Sida 20.

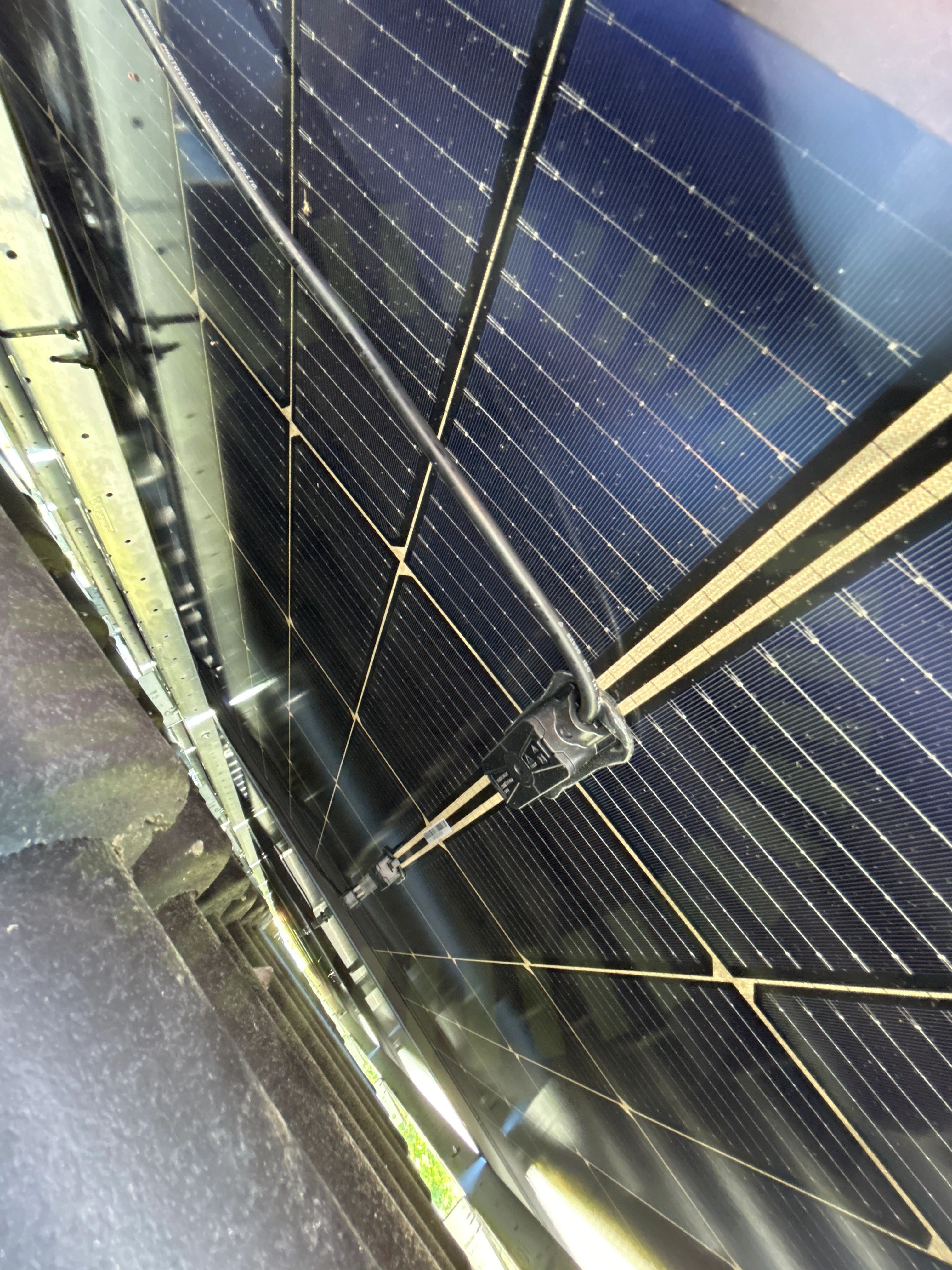

4.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

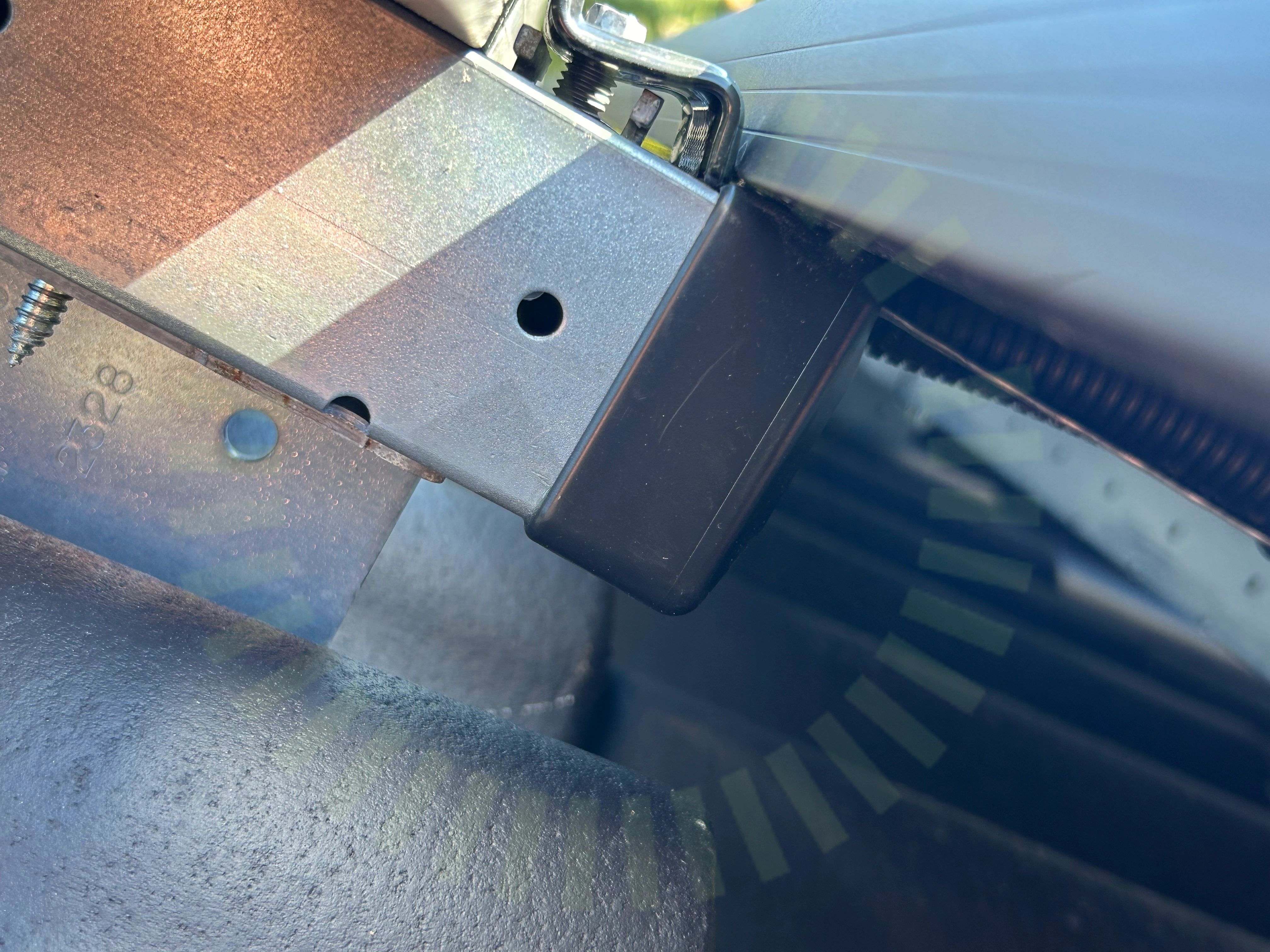

4.6 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

9/16

Böjradie kablageDragavlastadeDräneringshålKontaktdonSkadaSkador på panelSkuggaStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

5/22

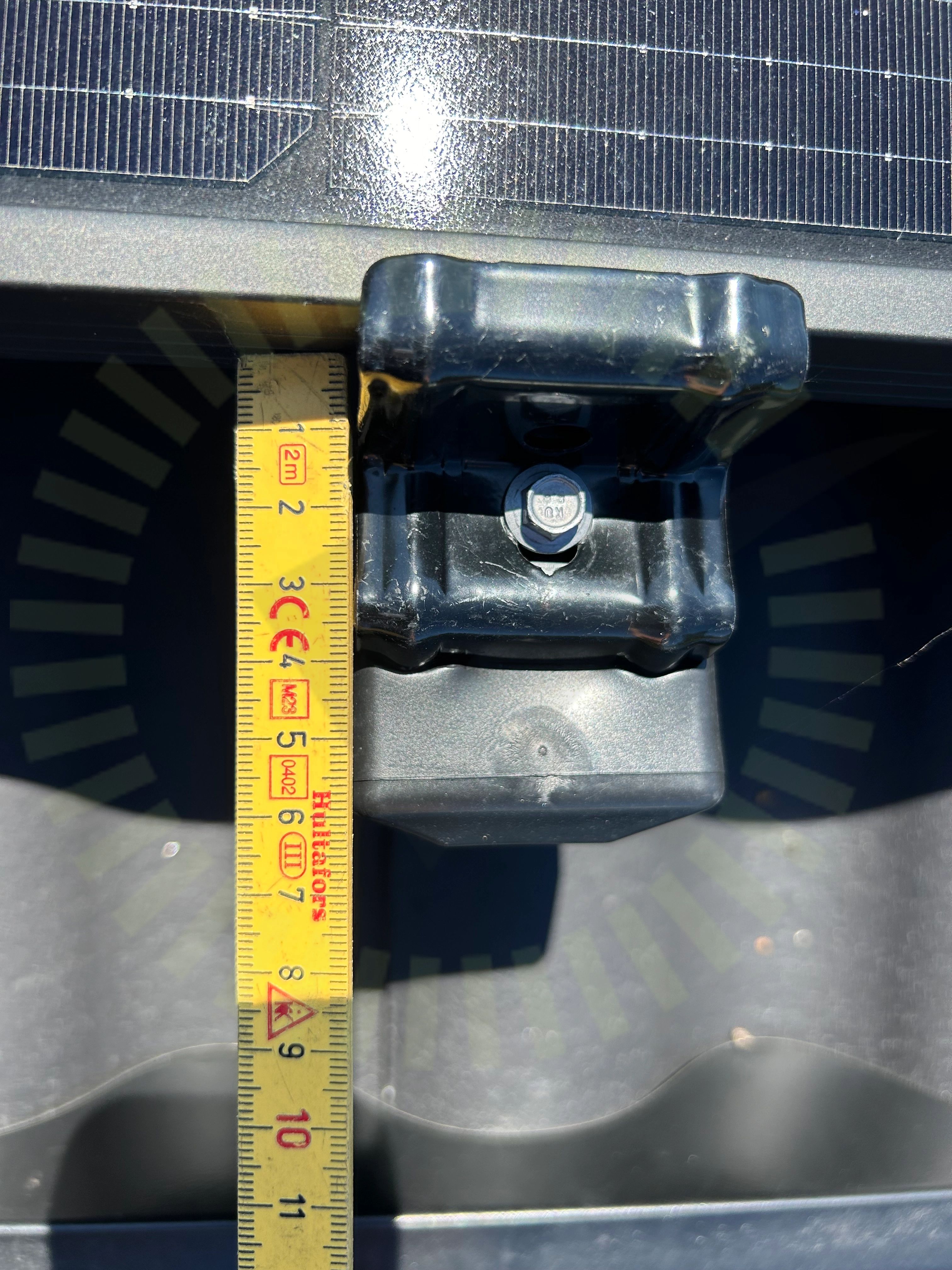

5.1 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

5.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

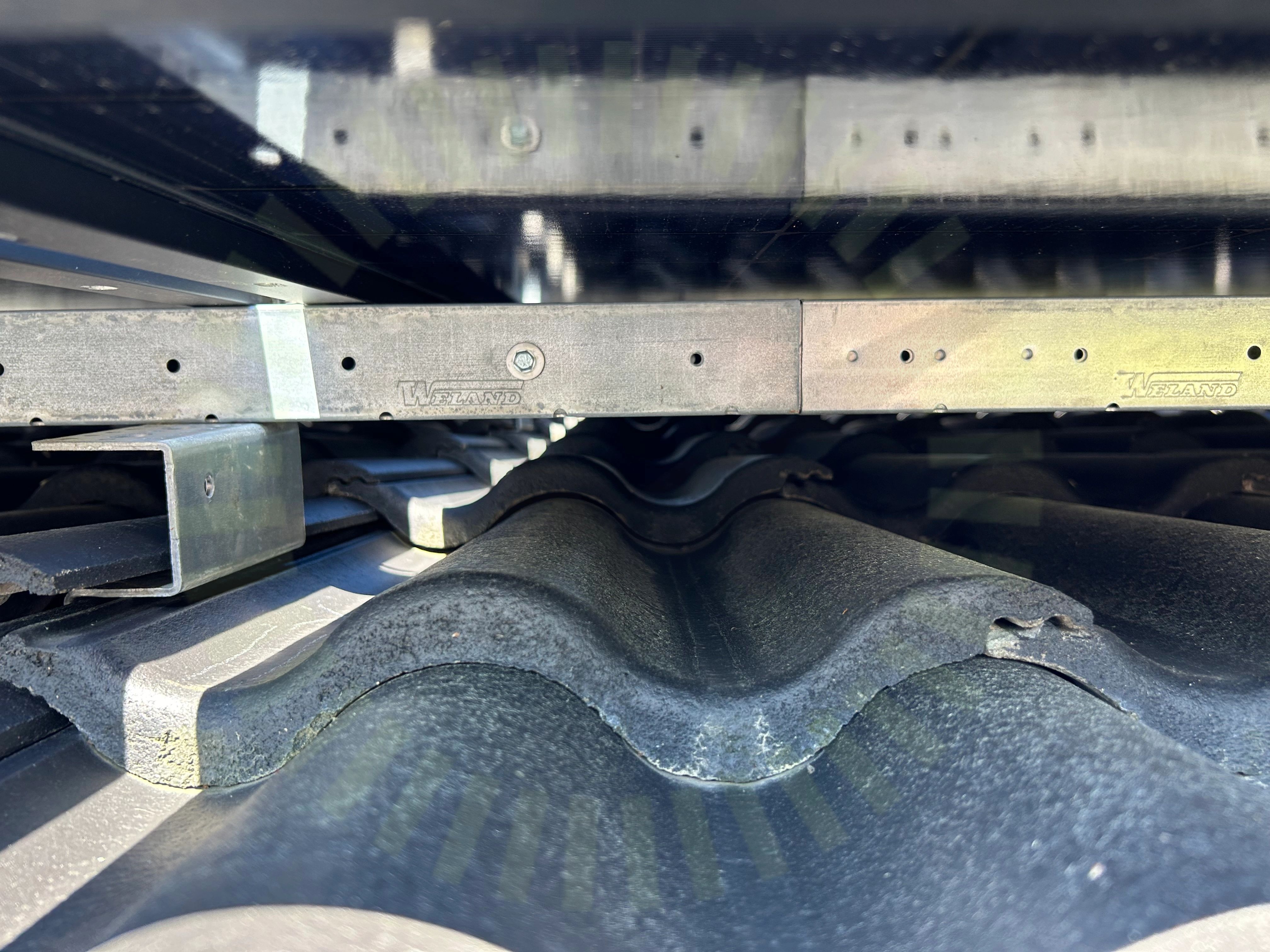

5.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. För få skruv använda.

MA5102 Sid 1 (1) | Version 3 - 221101

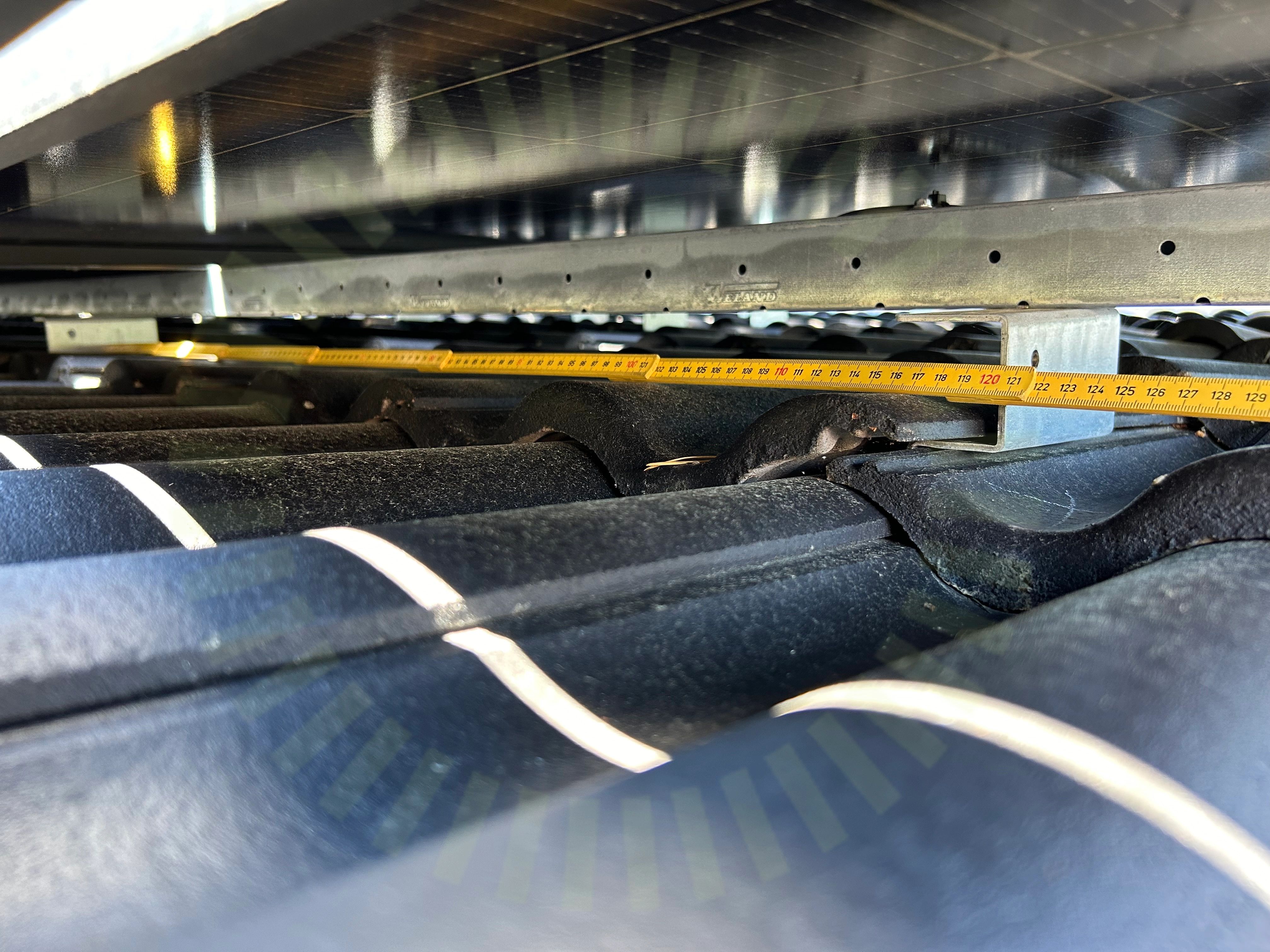

5.4 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

Snö- och vindlastberäkning

5.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängTvådelad TakkrokSkenors avstånd till varandraSnö- och VindlastberäkningTakgenomföringVäderbeständigt material

Ej tillgängligt vid besiktning

1/22

Underbyggnad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35

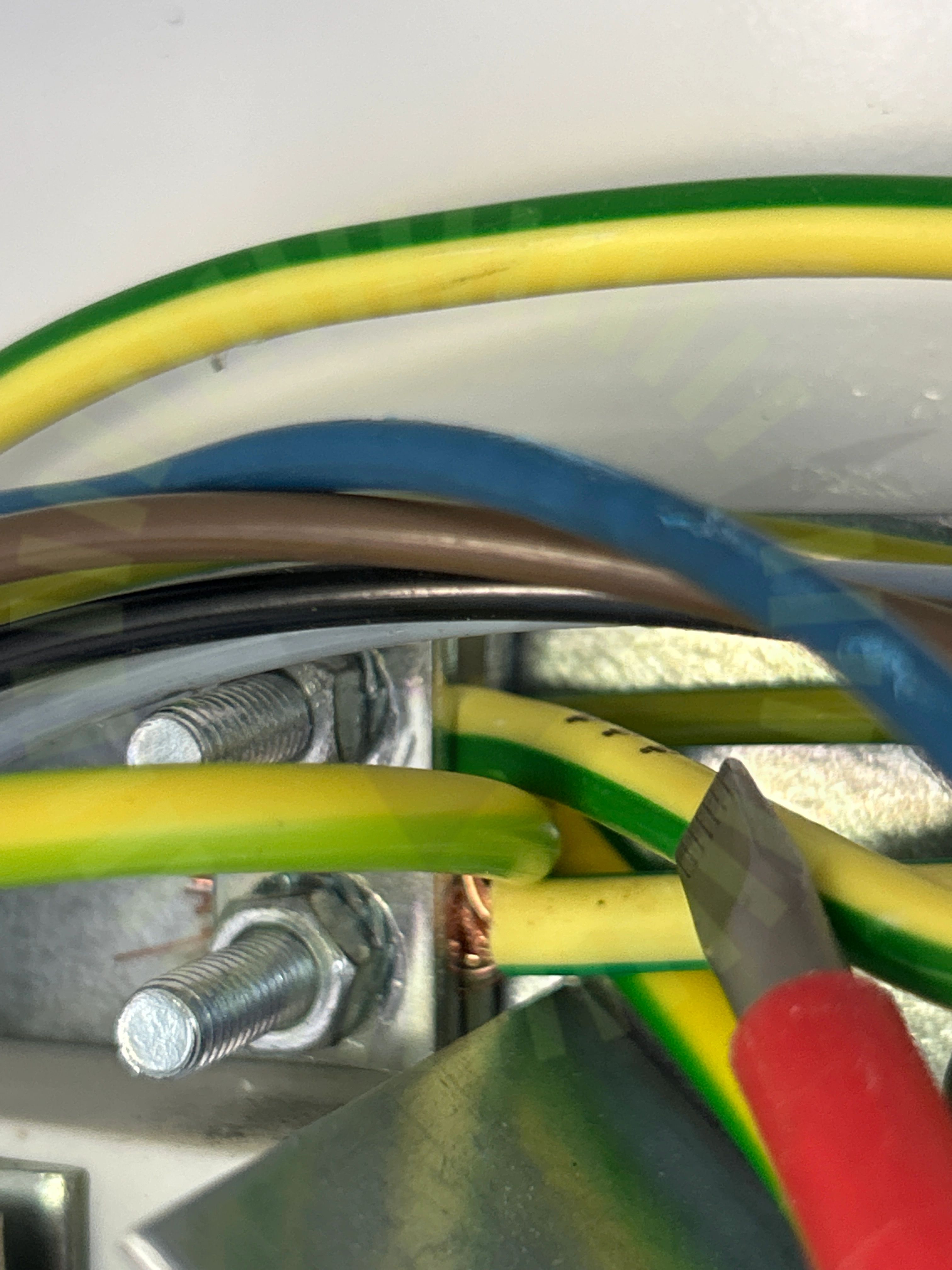

7.1 Anslutning av ledare

Inte godkänd

Isolering klämd i plint.

SS 436 40 00 (134.1.4)

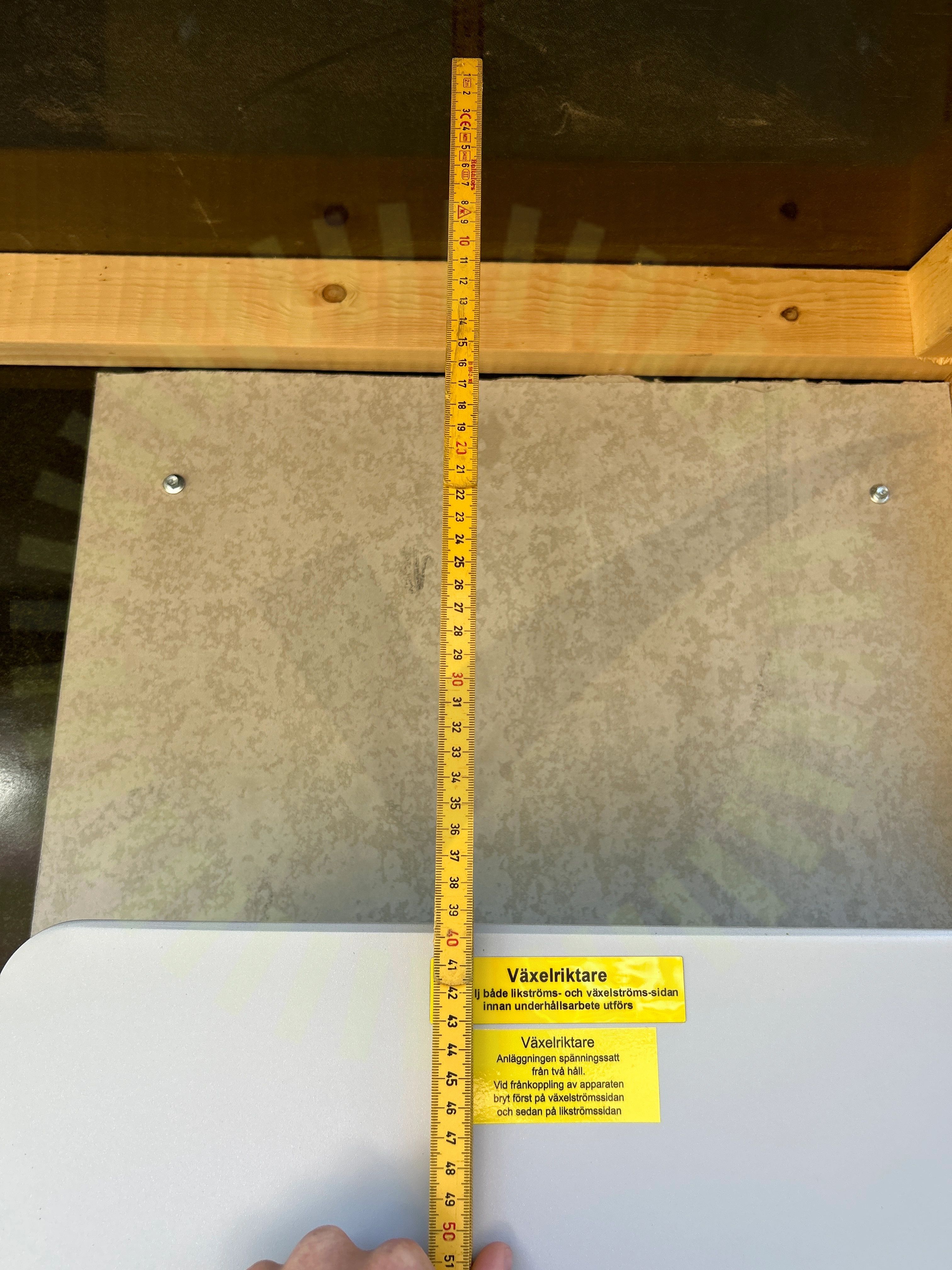

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

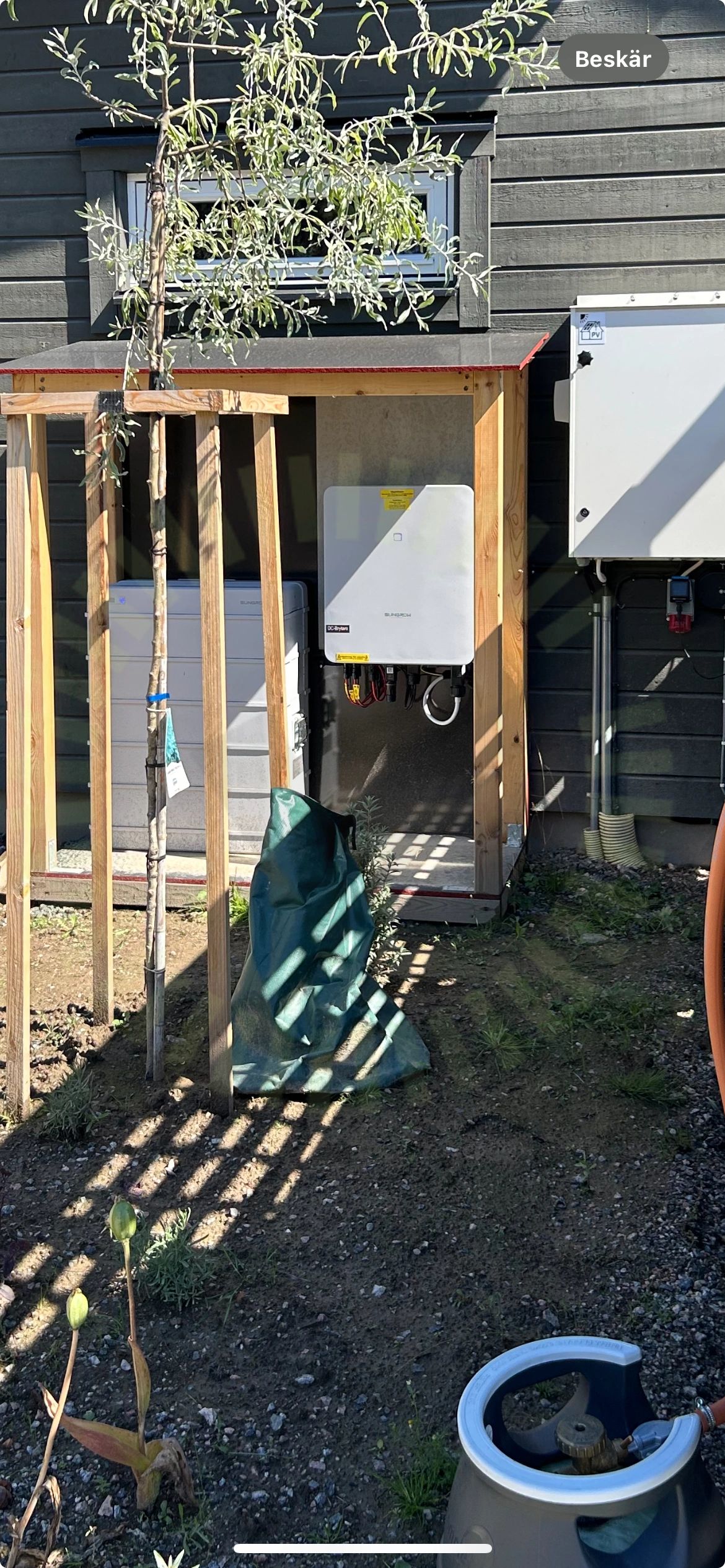

7.3 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

32/35

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
