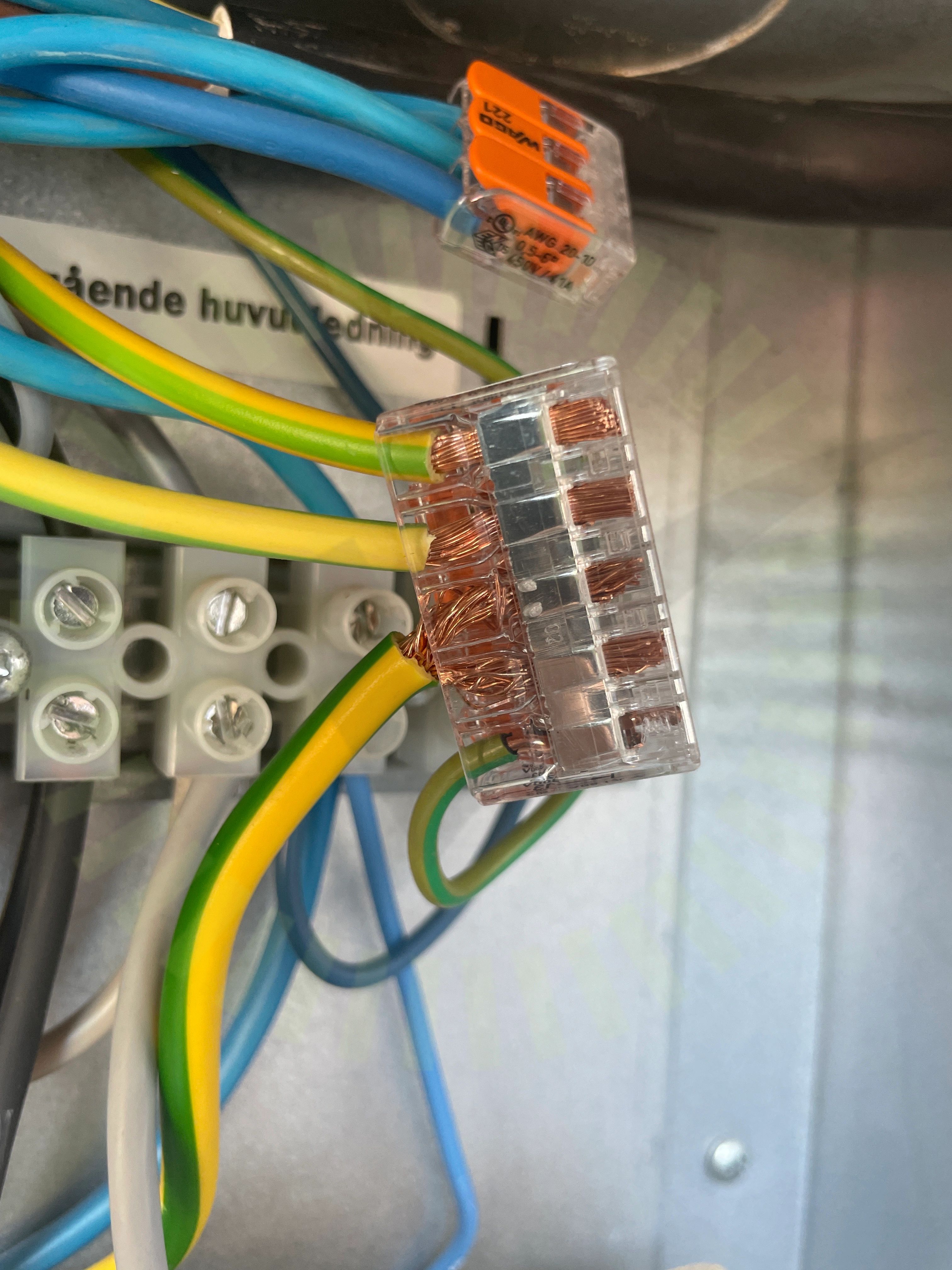

1.1 Kopplingspunkt PE
Inte godkändKopplingspunkt för PE är inte fackmässigt utfört.
Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
12 juni 2023
Ort
Lund, Skåne län
85% godkända15% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
2/4AvtalSträngschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
4/24

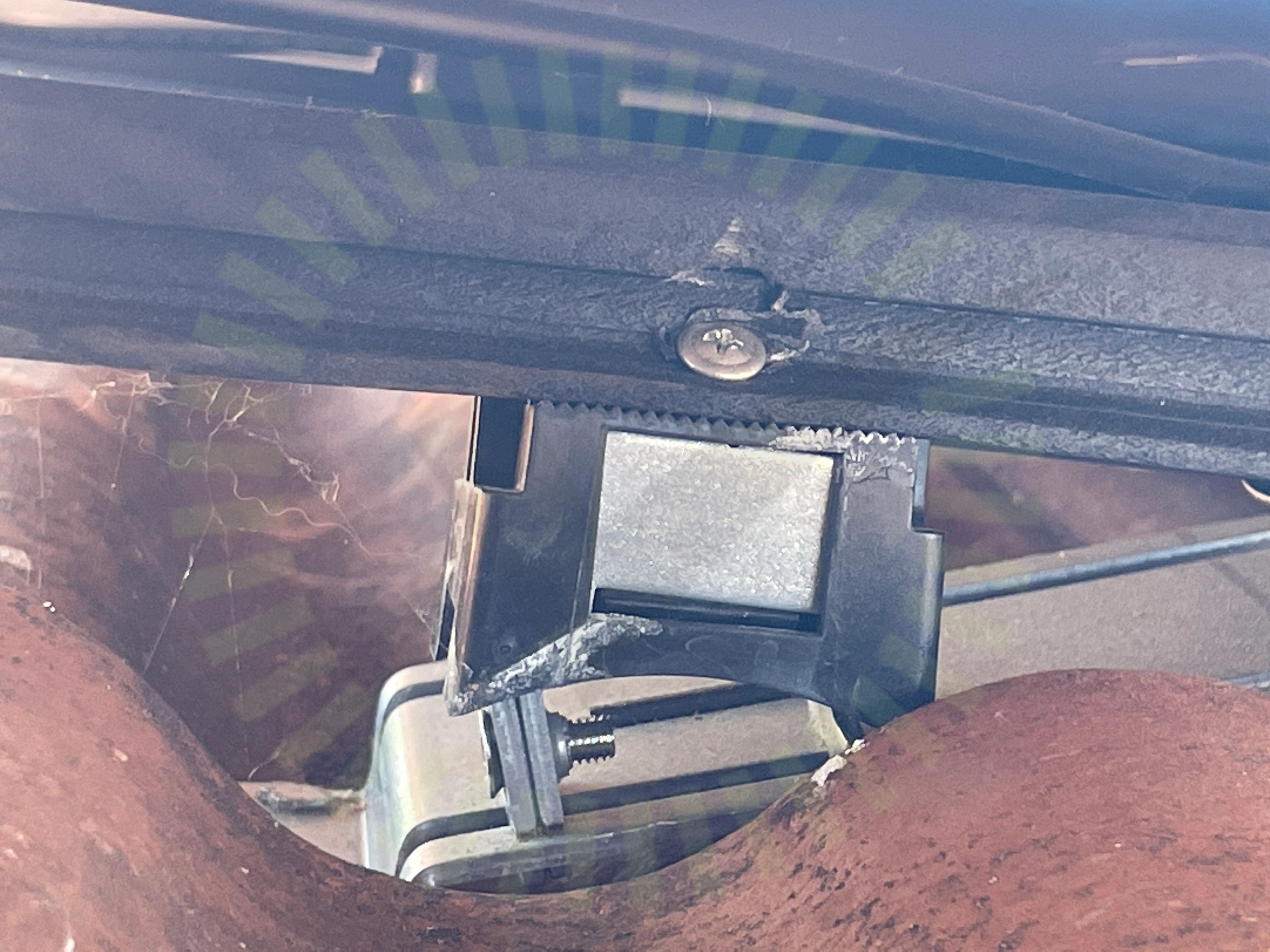

2.1 Främmande material
Inte godkändAnvända skruvar är inte från tillverkaren av montagesystemet.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

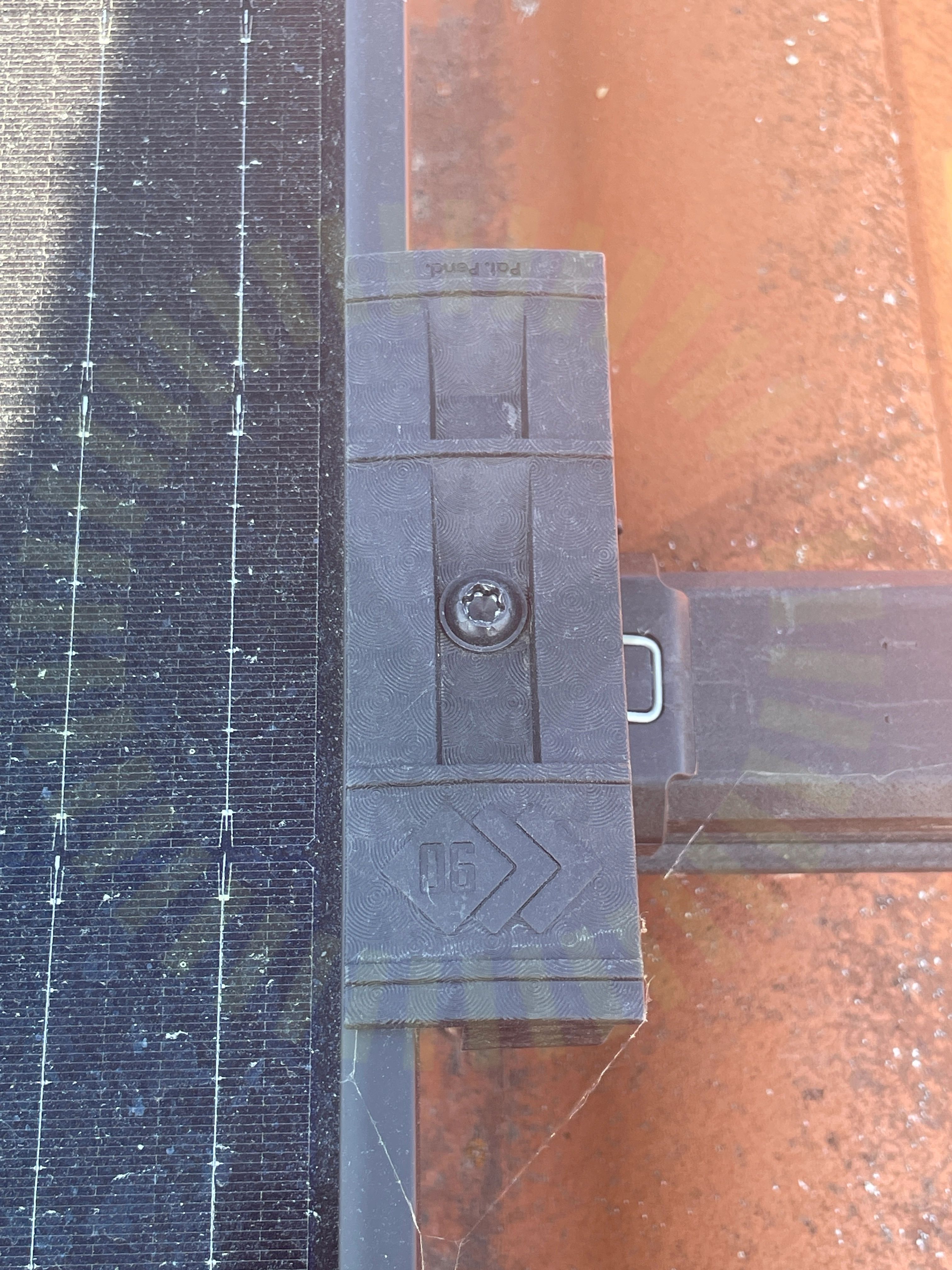

2.2 Klämmans orientering
Inte godkändKlämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

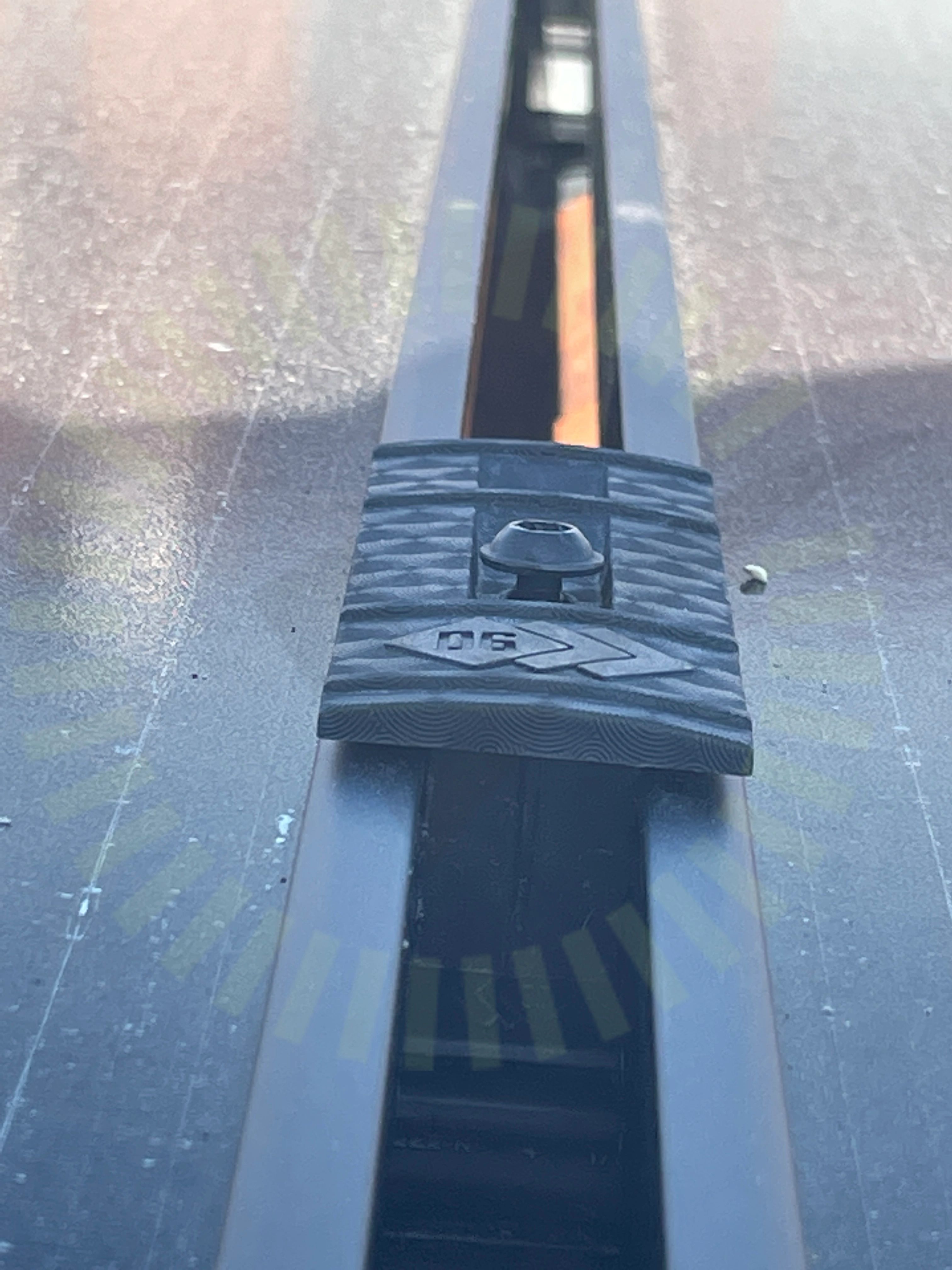

2.3 Mittklämmor skruv
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.
2.4 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad, sitter på fäste längst ut.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
19/24DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
4/17
3.1 Föremål mot bakstycke
Inte godkändKontakt trycker mot panelens bakstycke.
3.2 Förbindelse av kontakter
Inte godkändIhopkopplade kontakter är från olika tillverkare.
SS 436 40 00, 712.526

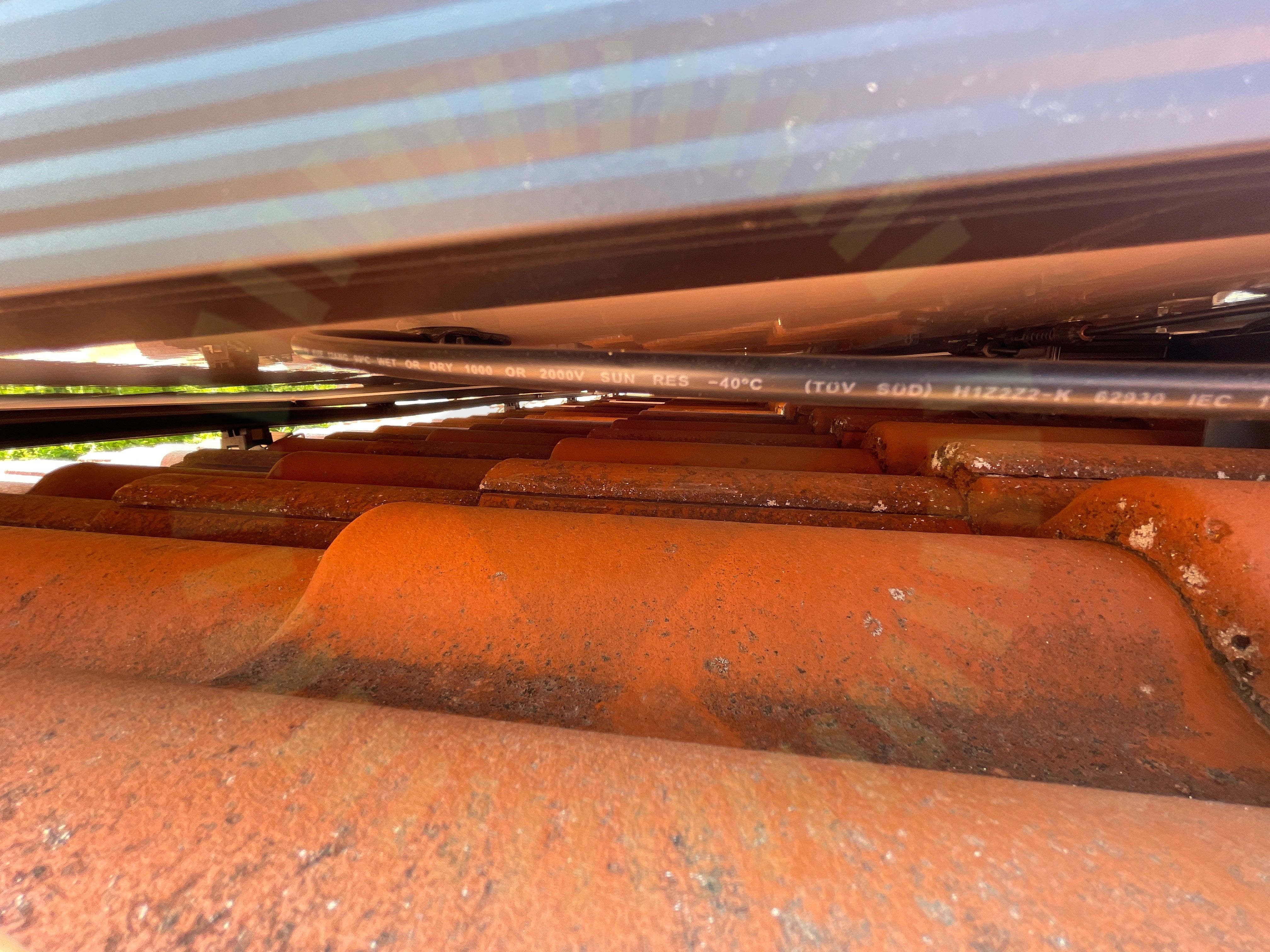

3.3 Kopplingslåda
Inte godkändKablage ut från kopplingsdosa på panel är ej uppfäst med tillräckligt stöd
3.4 Stress på kontakter
Inte godkändKabel ut från kontakt har snäv böjradie
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/17Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

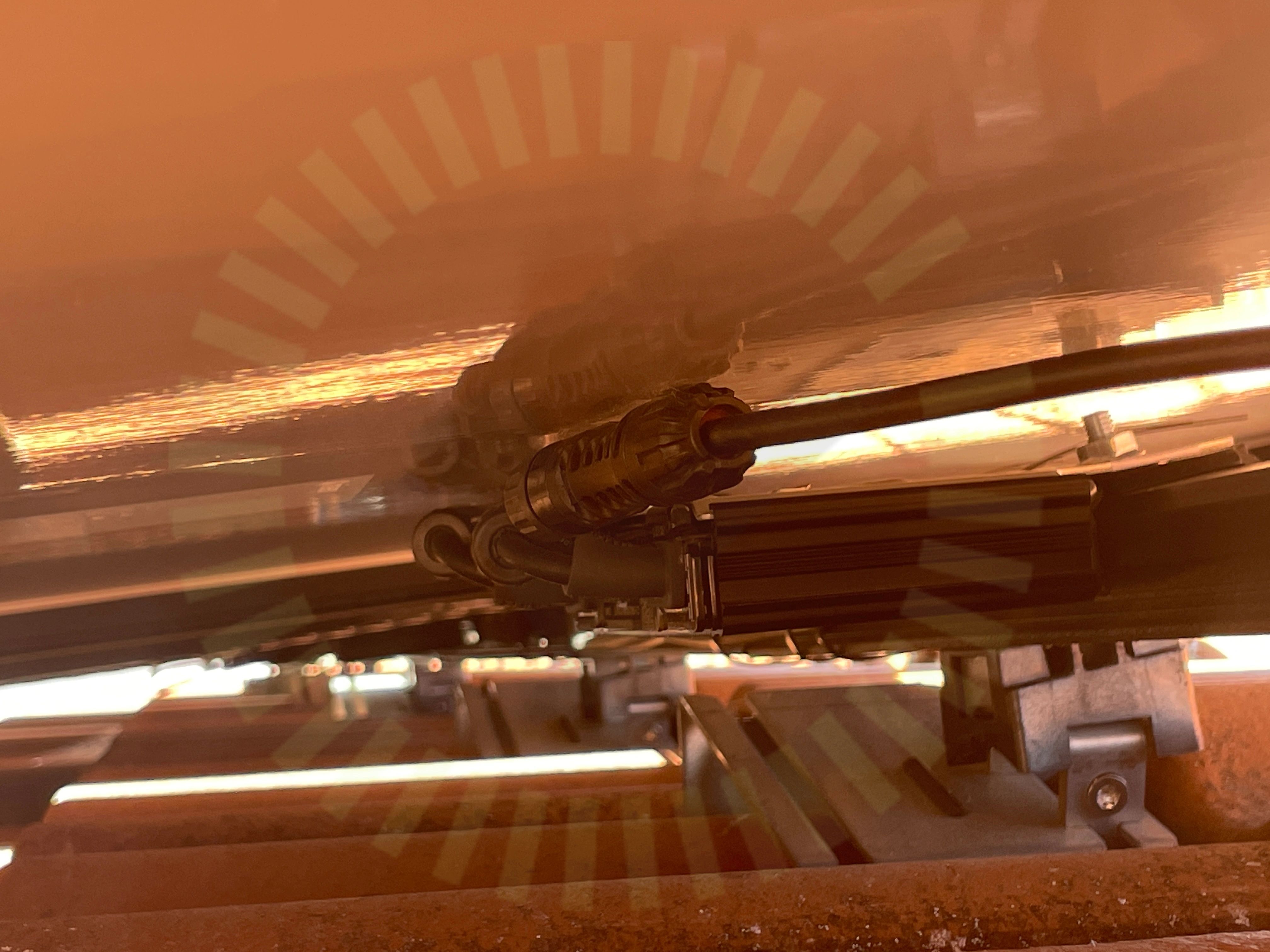

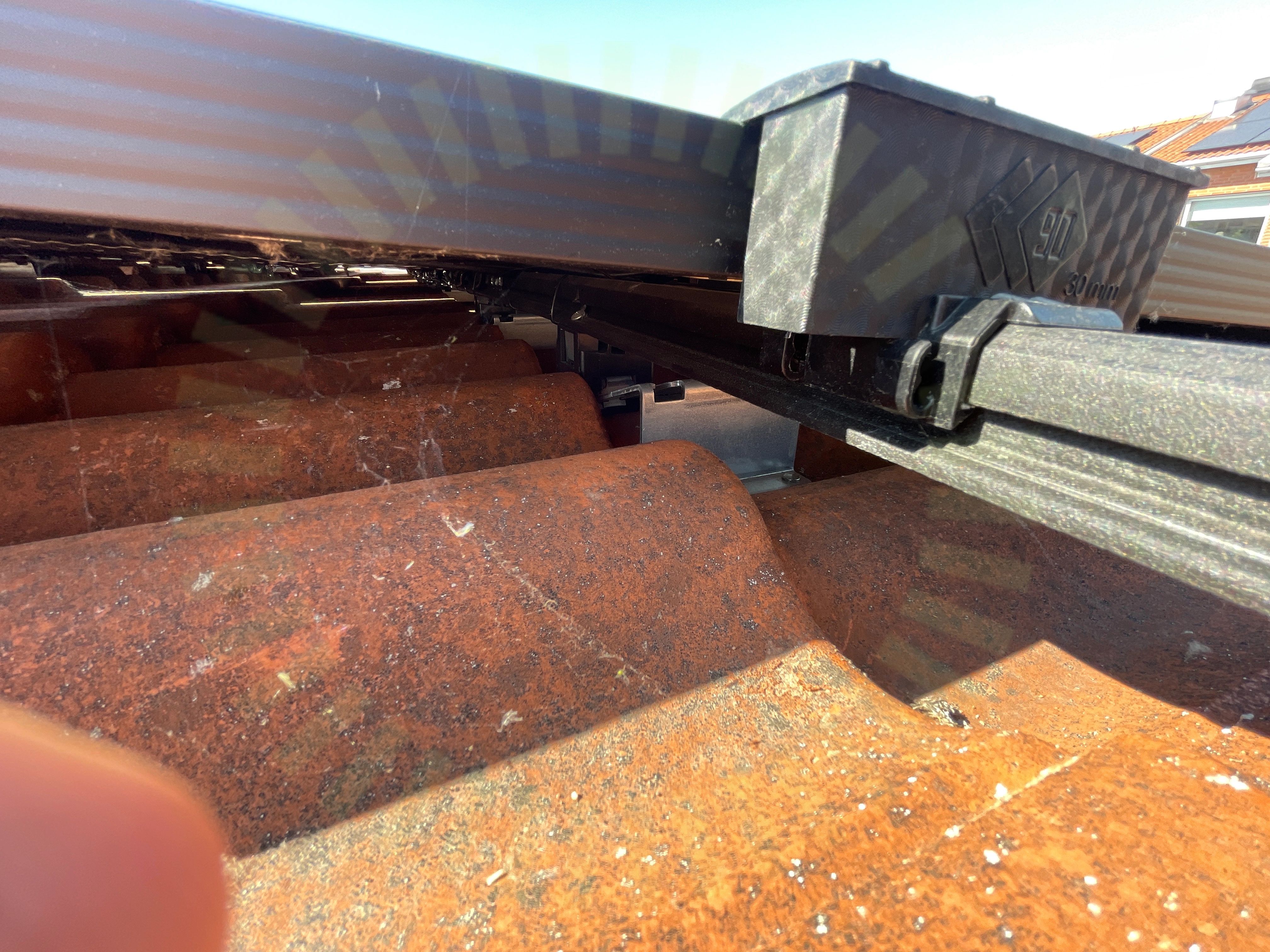

4.1 Dragavlastade
Inte godkändKablage ut från optimerare har snäv böjradie
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/28

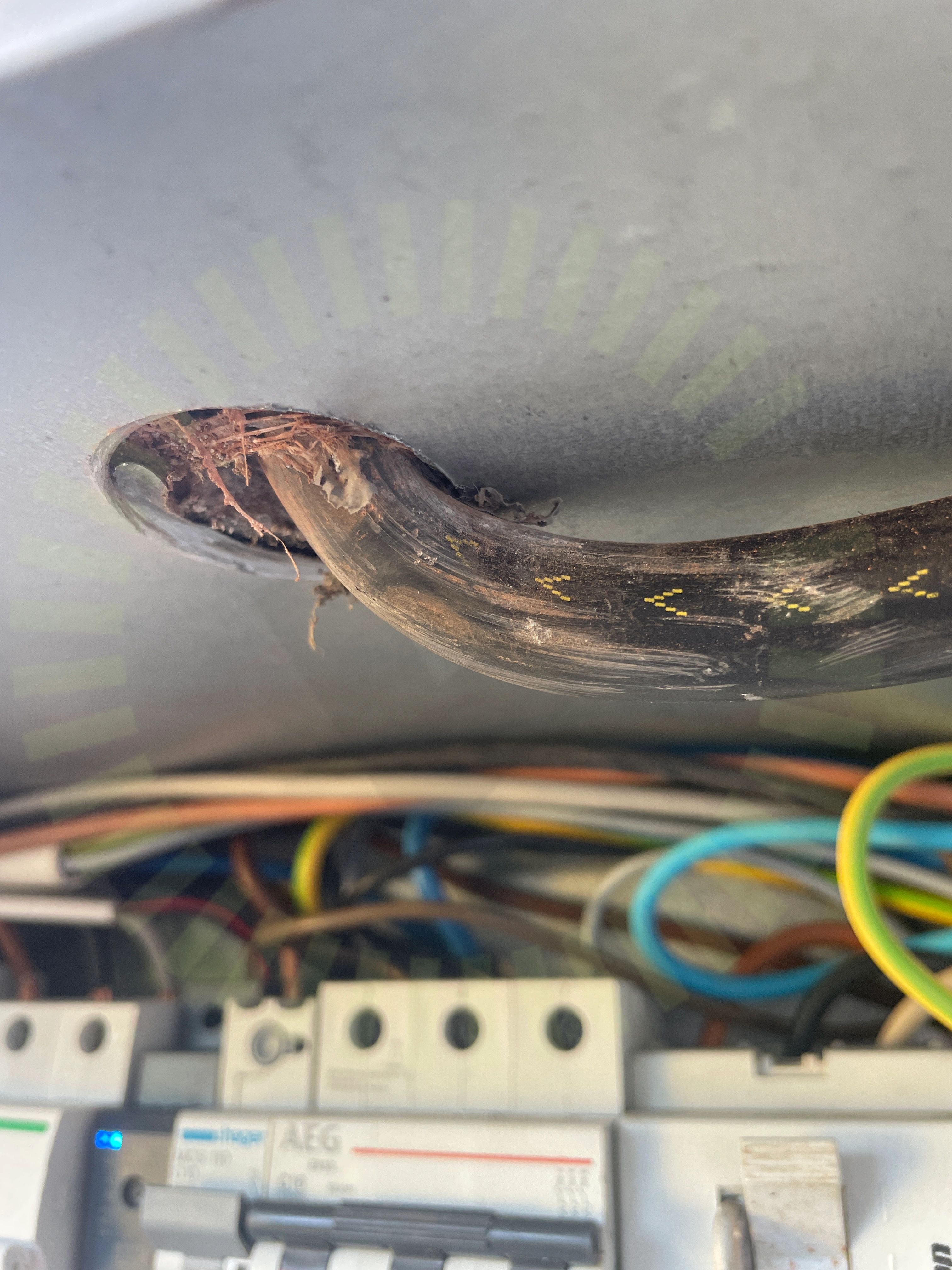

6.1 AC kablage skarp kant
Inte godkändKabel ligger mot skarp kant.

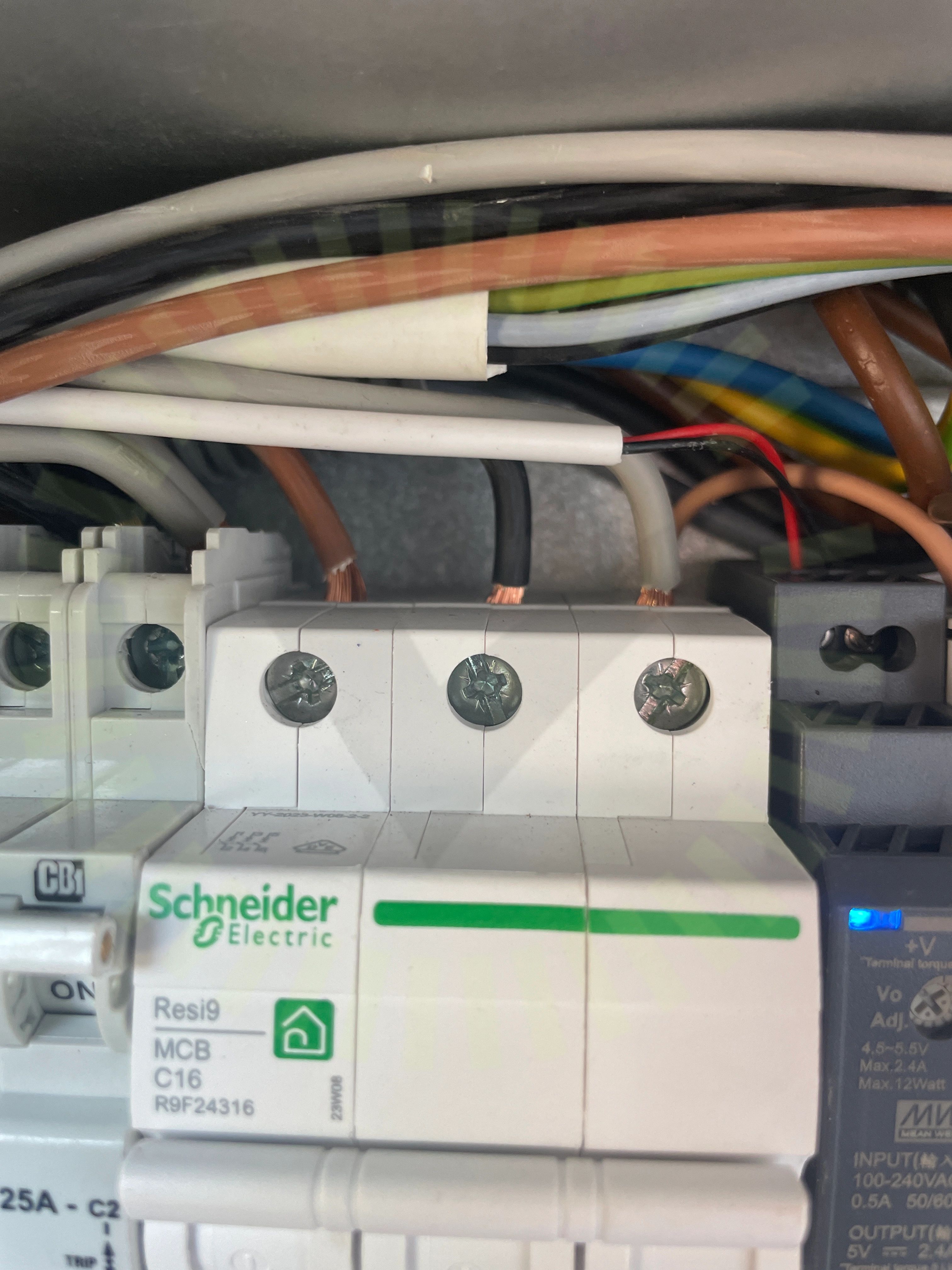

6.2 Uppskalad ledare
Inte godkändLedare är för långt uppskalade.
Godkända kontrollpunkter
26/28AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
