Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Skandica Solar

Datum

2 juli 2024

Ort

Hönö, Västra Götalands län
Skenornas infästning
Skenans utstick för klämma
Skenskarvar
92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3
Avtal

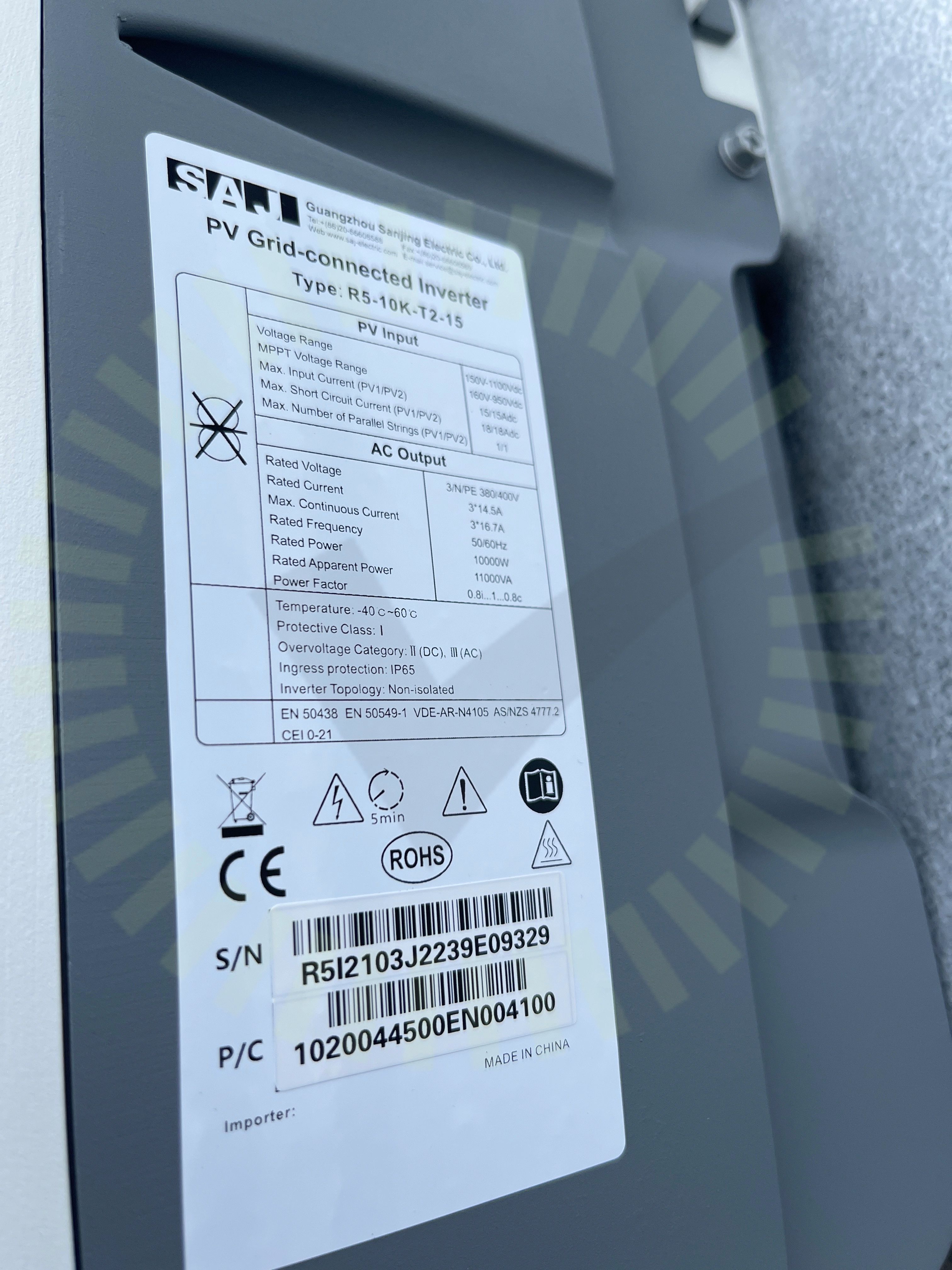

1.1 Avtal

Inte godkänd

I offerten står det att kunden skall få en Saj R6 men det är en Saj R5 som har levererats.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/22
Skenans utstick för klämma

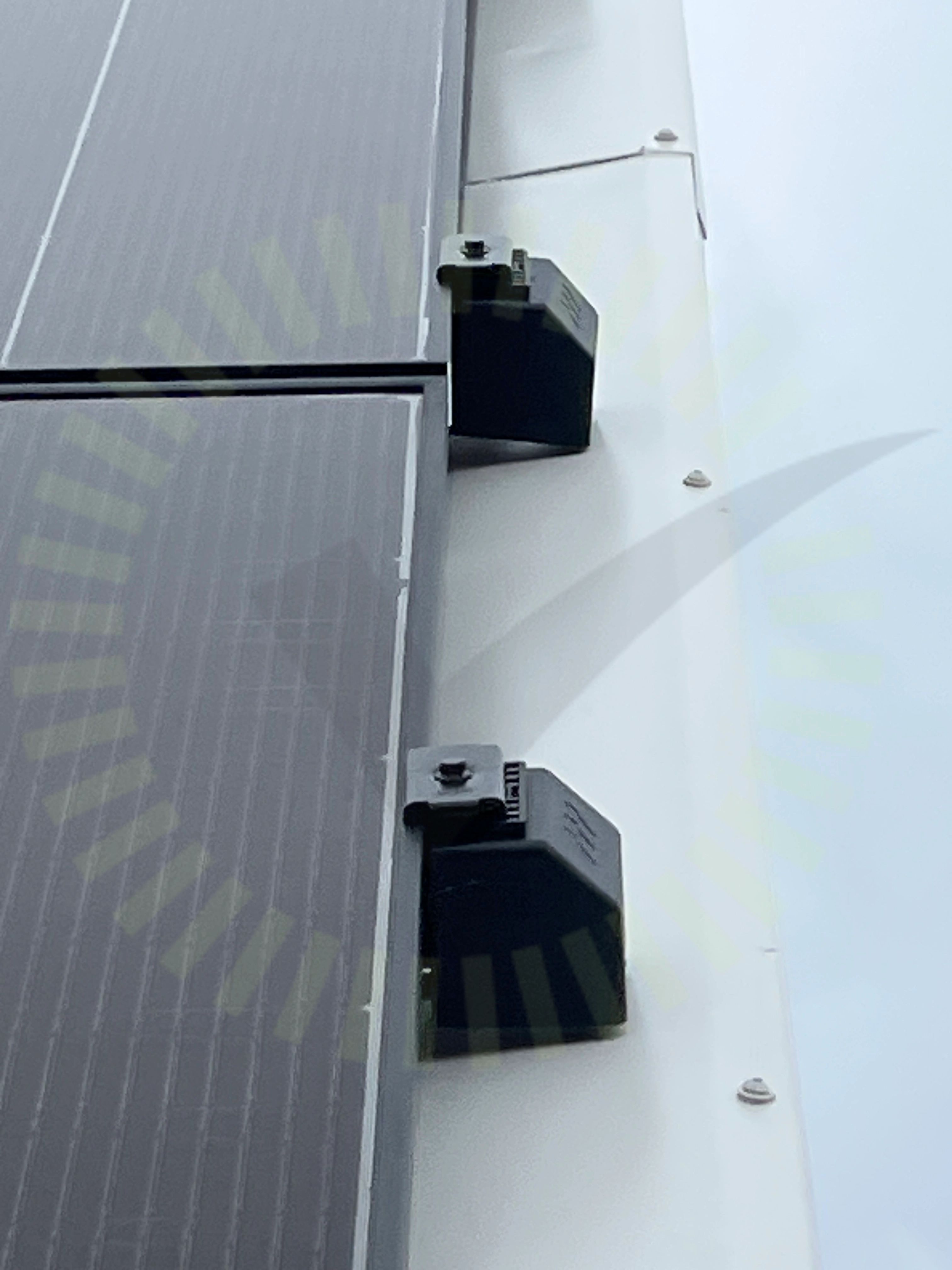

2.1 Skenans utstick för klämma

Inte godkänd

Skena sticker inte ut tillräckligt långt, ändlocket sitter inte korrekt.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6
Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Skenskarvar

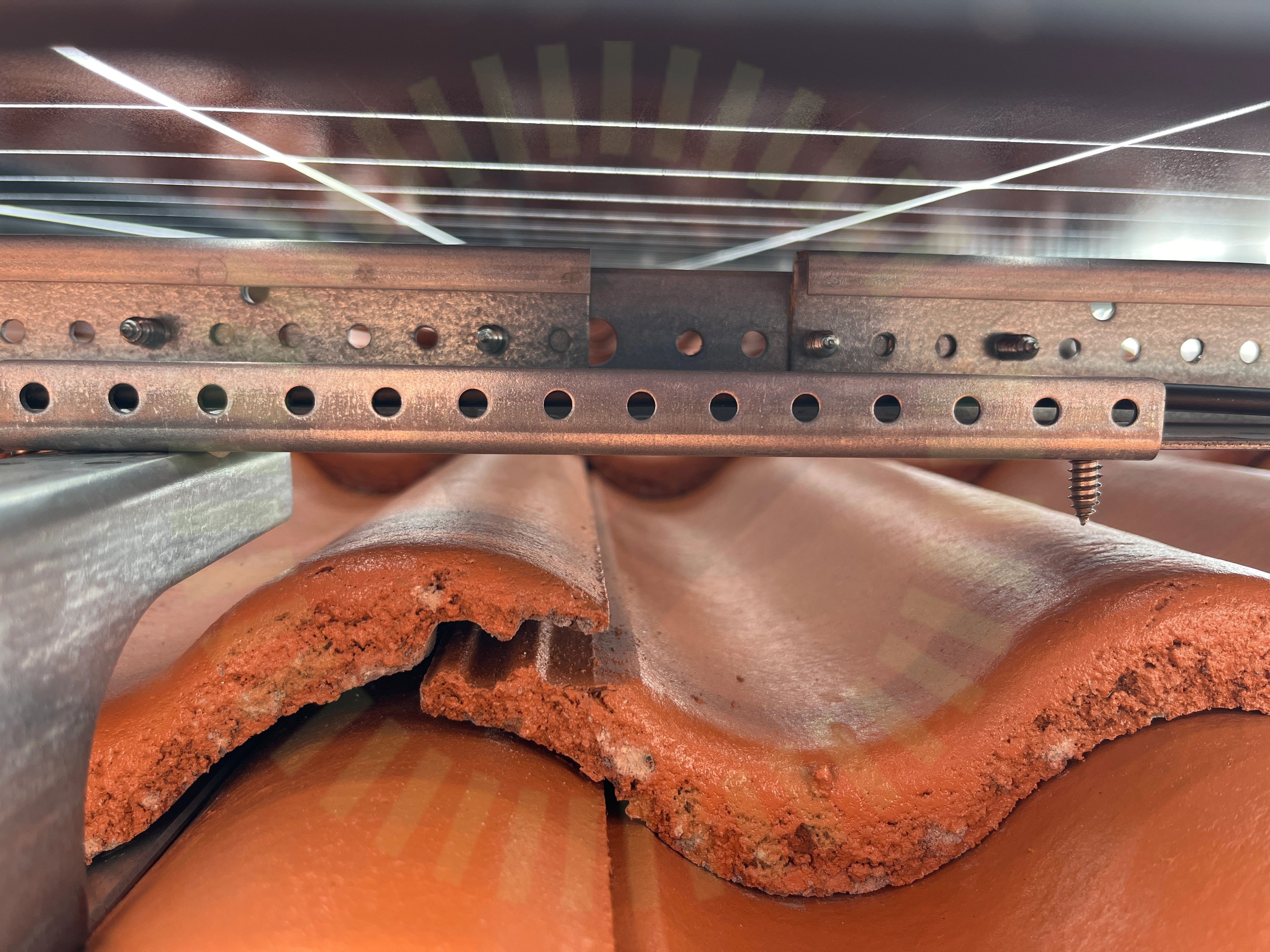

2.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

2.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutningen är ca 45 grader, står 27 grader i lastberäkningen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/22
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas överhängSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Undercentral

Anmärkningar

2/6
PEN-ledare

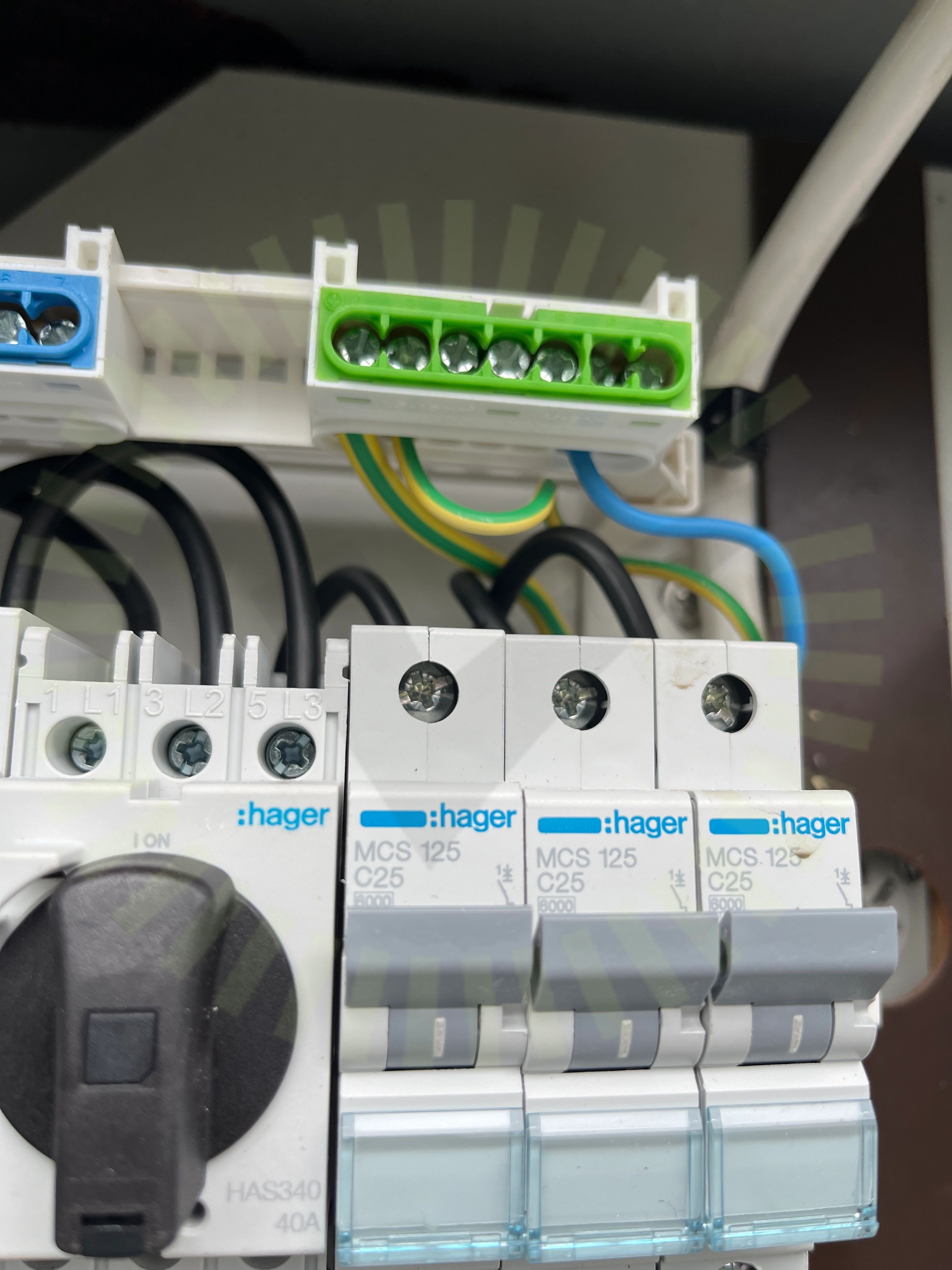

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)
Skydd mot beröring

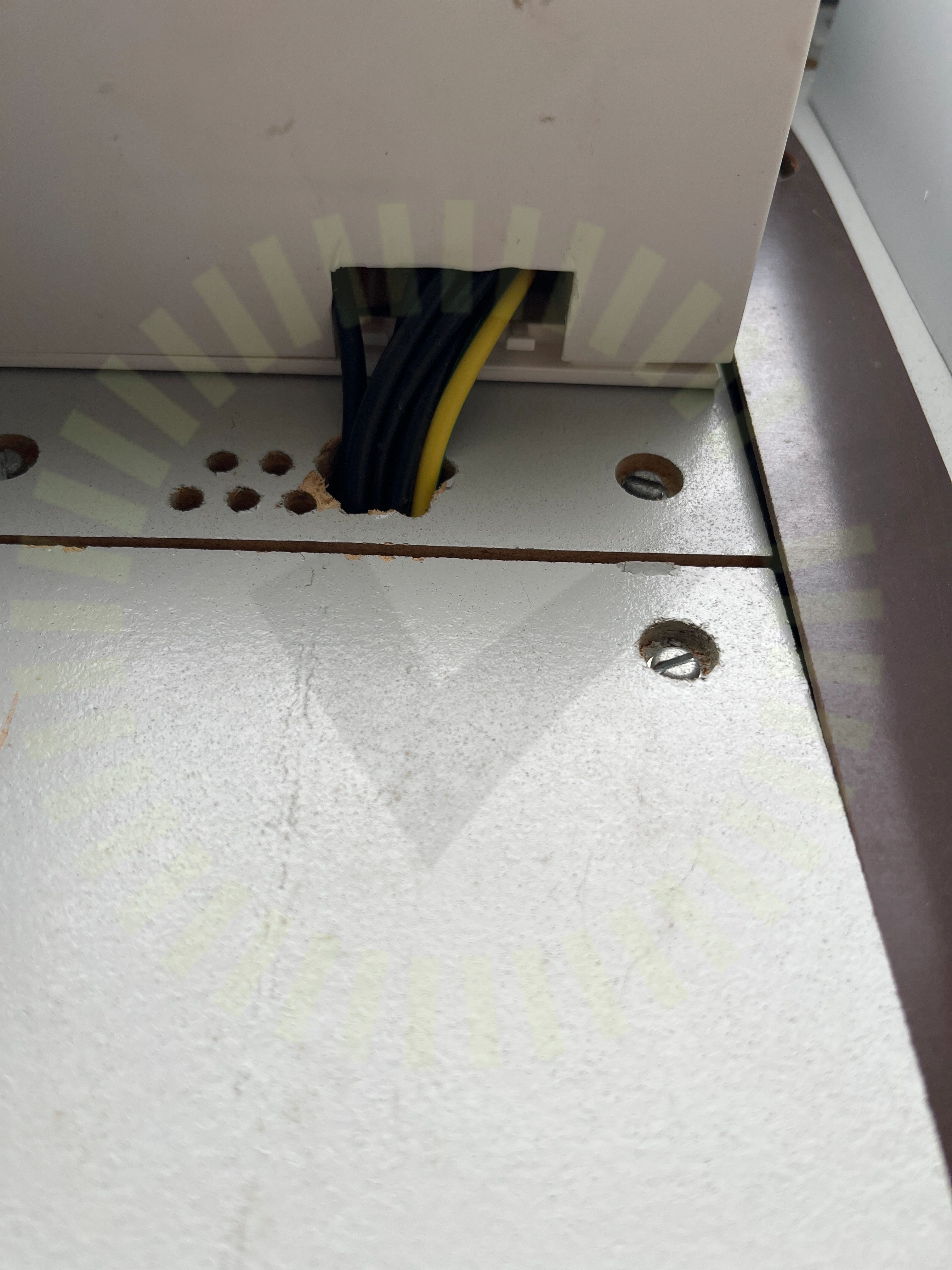

4.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6
InfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
Enkelisolerade ledare

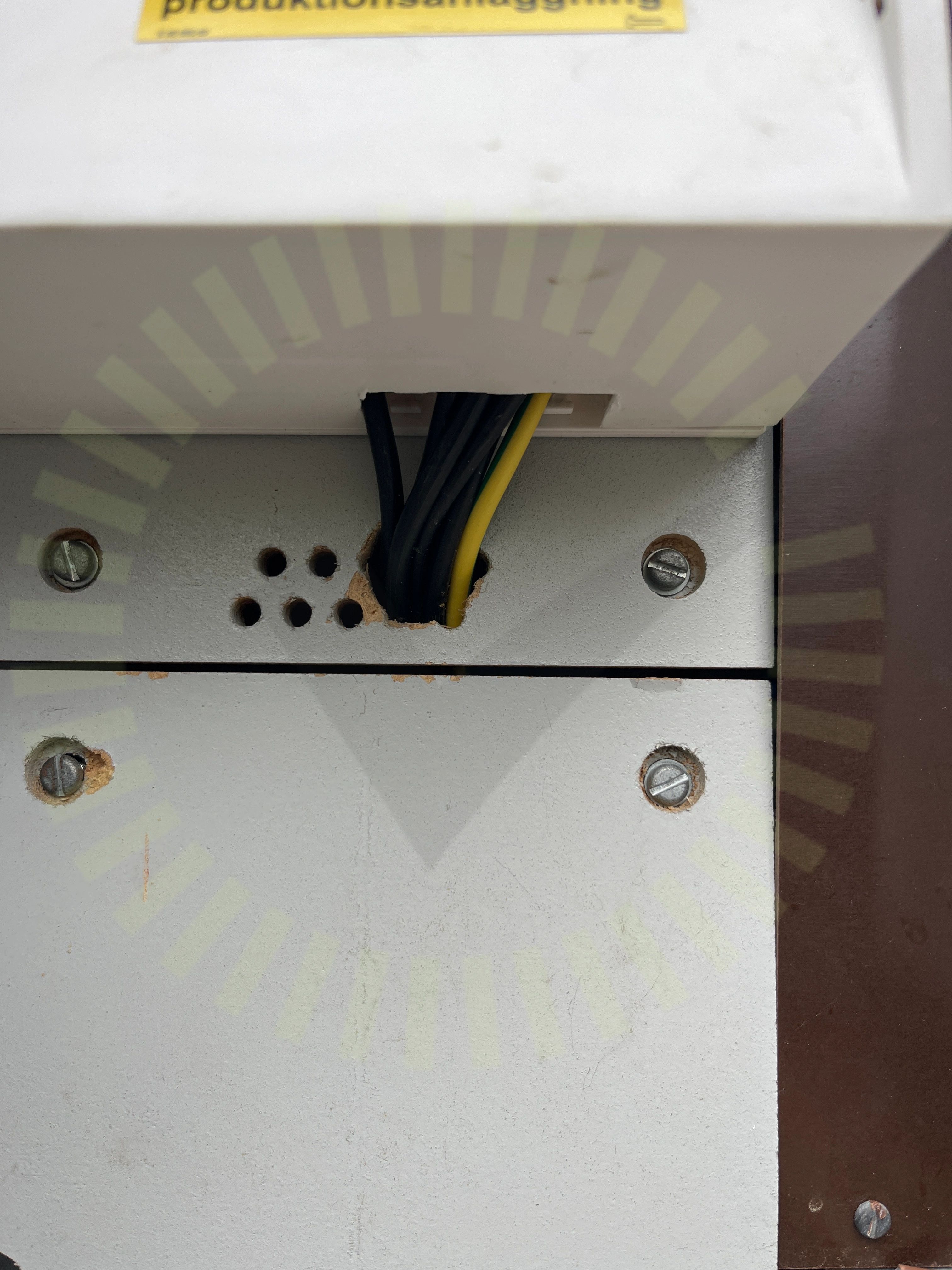

6.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

34/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
