Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Decasol

Datum

23 augusti 2023

Ort

södra sandby, Skåne län
Läktinfästning
Kontaktdon
Skador
94% godkända6% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Risen: RSM40-8

Anmärkningar

1/18
Kontaktdon

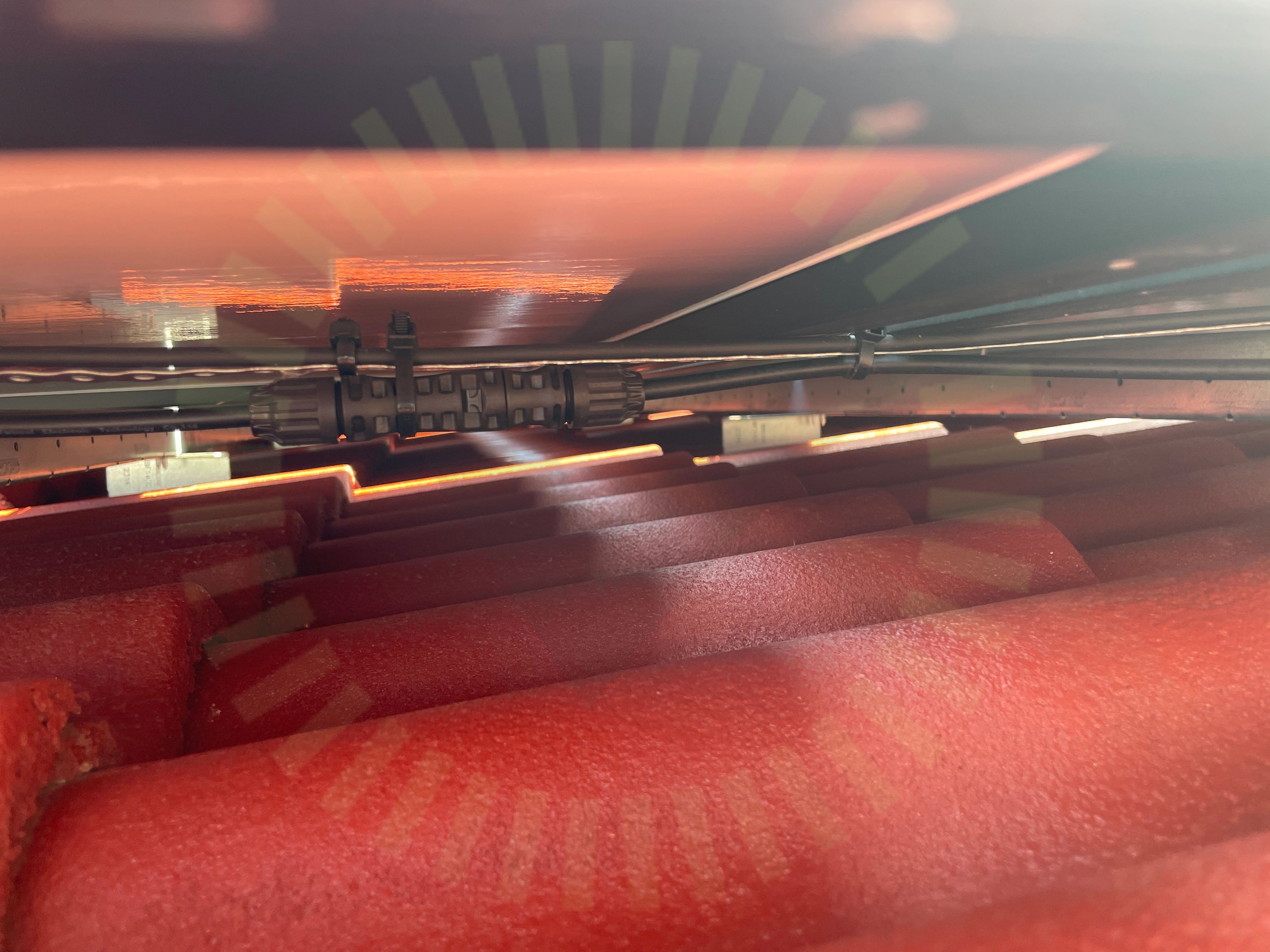

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18
Förbindelse av kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/24
Läktinfästning

4.1 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade och har spräckt läkten.

MA5104. Sid 1 (1) | Version 4 - 221101
Skador

4.2 Skador

Inte godkänd

Skador noterade på delar av taket.

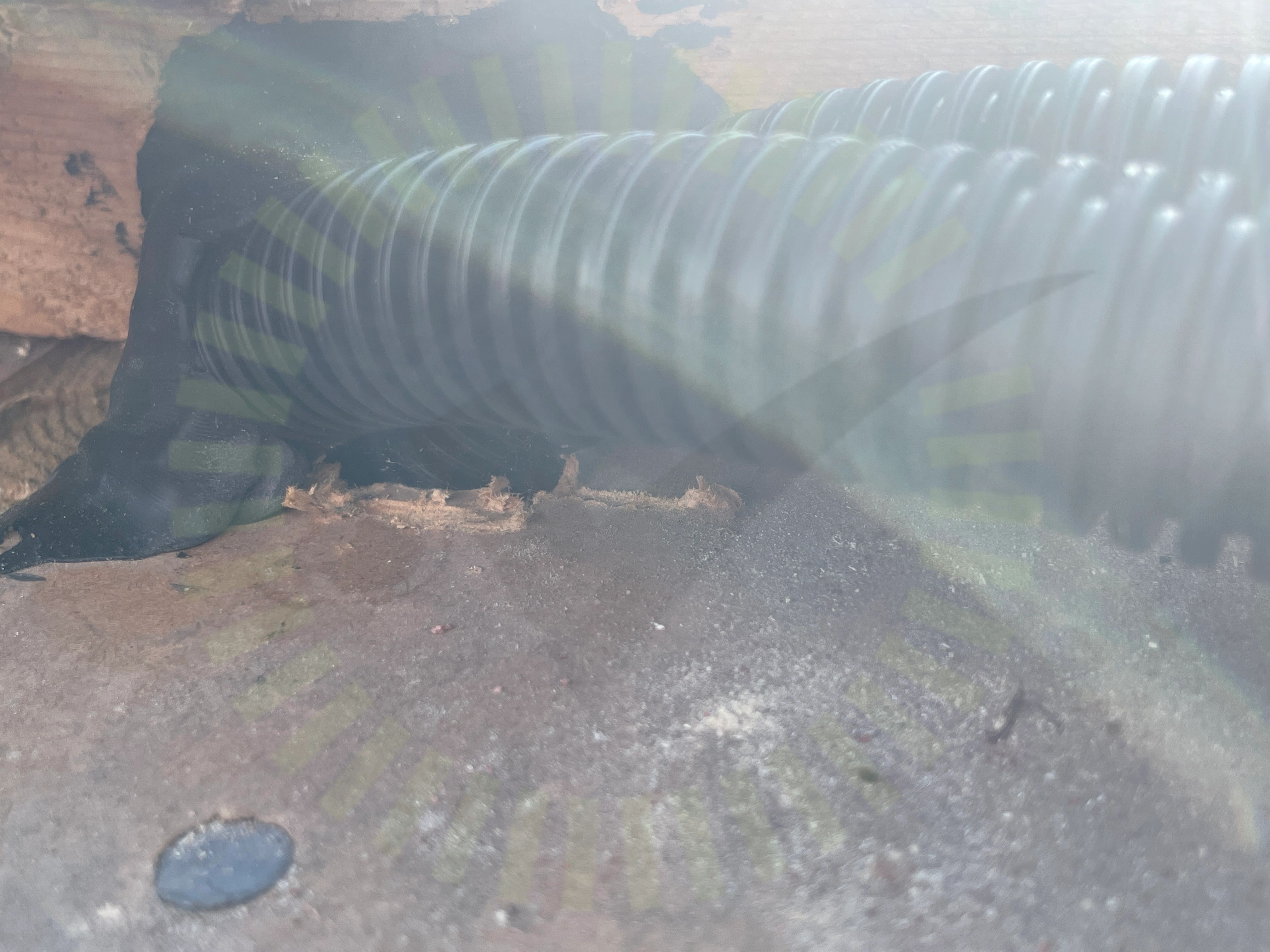

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
Förskruvning

7.1 Förskruvning

Inte godkänd

Förskruvningen är enbart anpassad för en kabel.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

Godkända kontrollpunkter

34/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
