Besiktningsrapport

9.1

Installation genom

Skandica Solar

Datum

11 januari 2024

Ort

Mölndal, Västra Götalands län

Mittklämmor

Klämmornas överlappning

Jordning av chassi

+ 4

89% godkända11% ej godkända

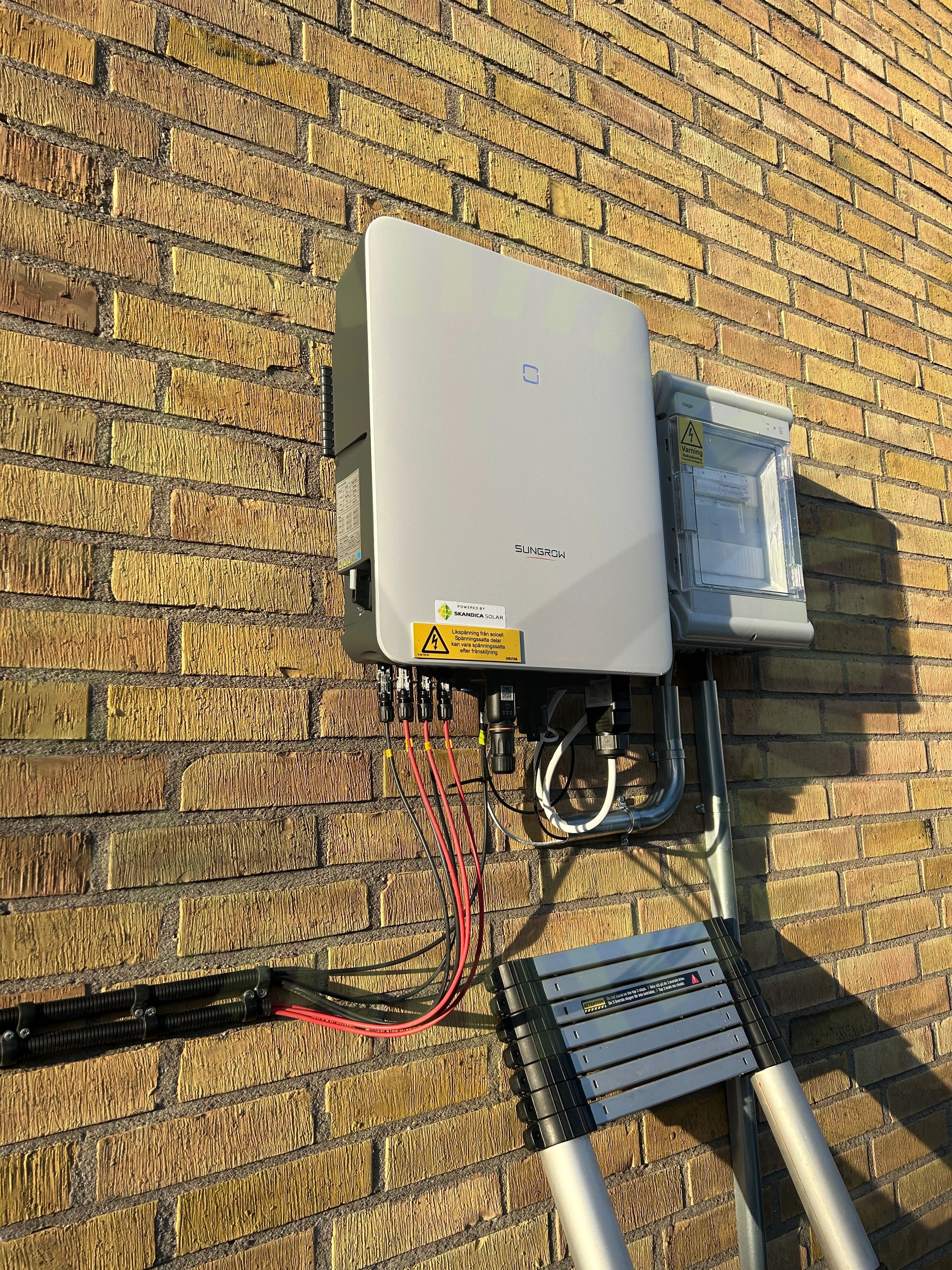

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

MontagesystemNordmount Panntak: Bärläkt

MontagesystemNordmount: Falsad/Klickplåt

VäxelriktareSunGrow: SH5-10RT

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

CHINT: DTSU666

Anmärkningar

1/3

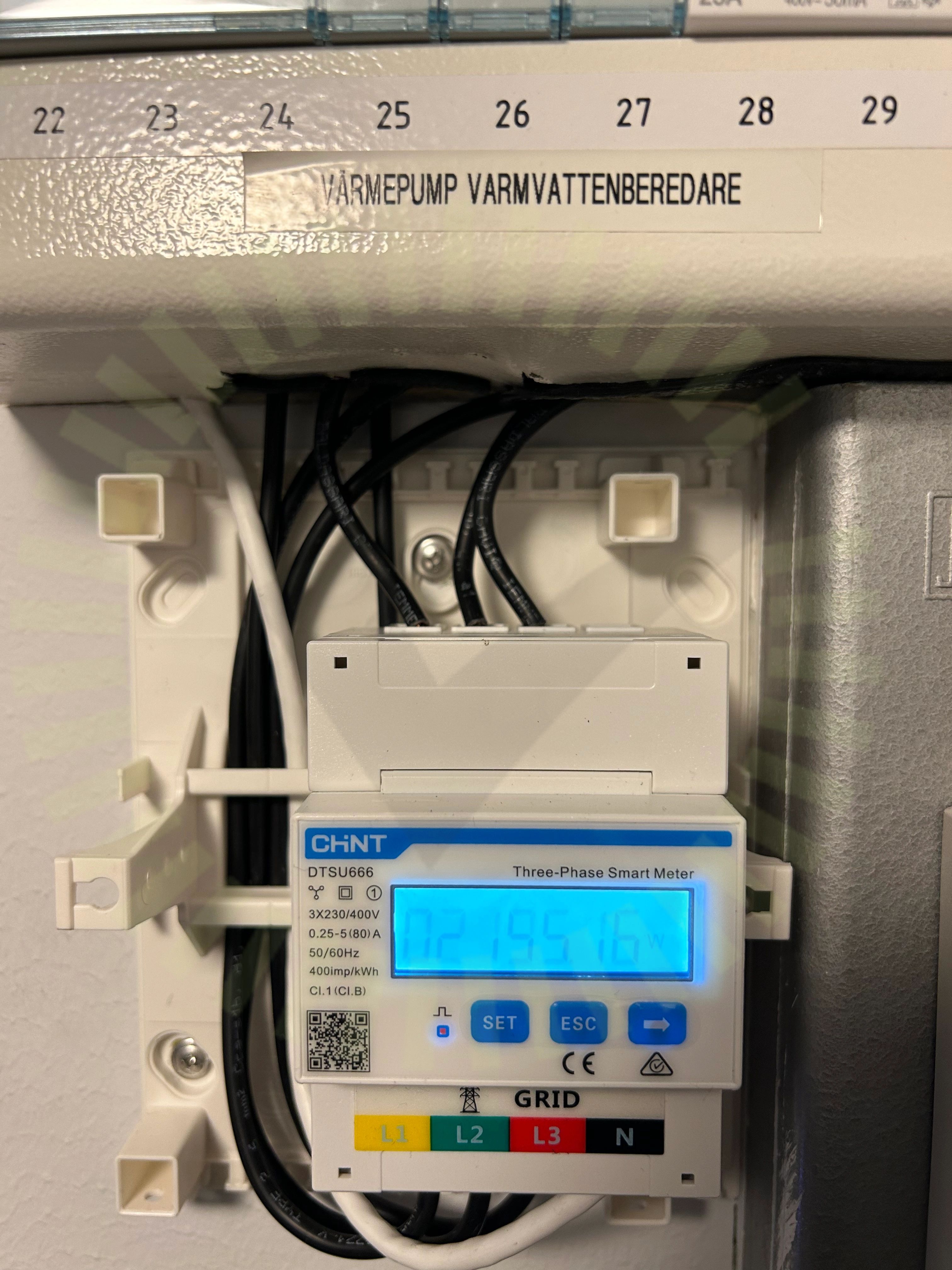

2.1 Skador signalkablage

Inte godkänd

Signalkabel till smartmätare ligger klämd i plåtskapsling.

Godkända kontrollpunkter

2/3

Matning till smartmätareSignalkabel till växelriktaren

Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/17

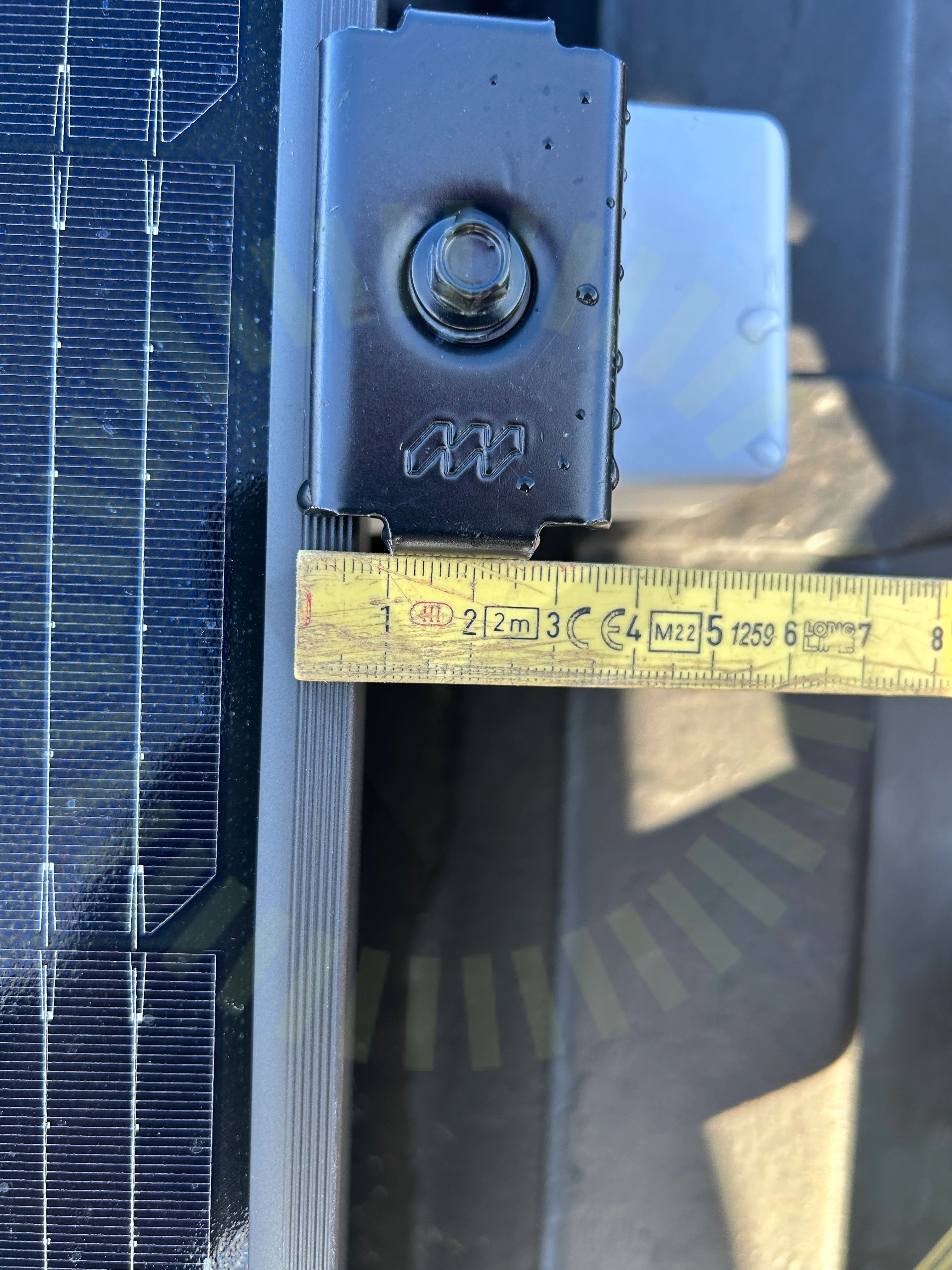

3.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

Godkända kontrollpunkter

15/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

2/23

4.1 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Nordmount: Falsad/Klickplåt

Anmärkningar

3/21

5.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

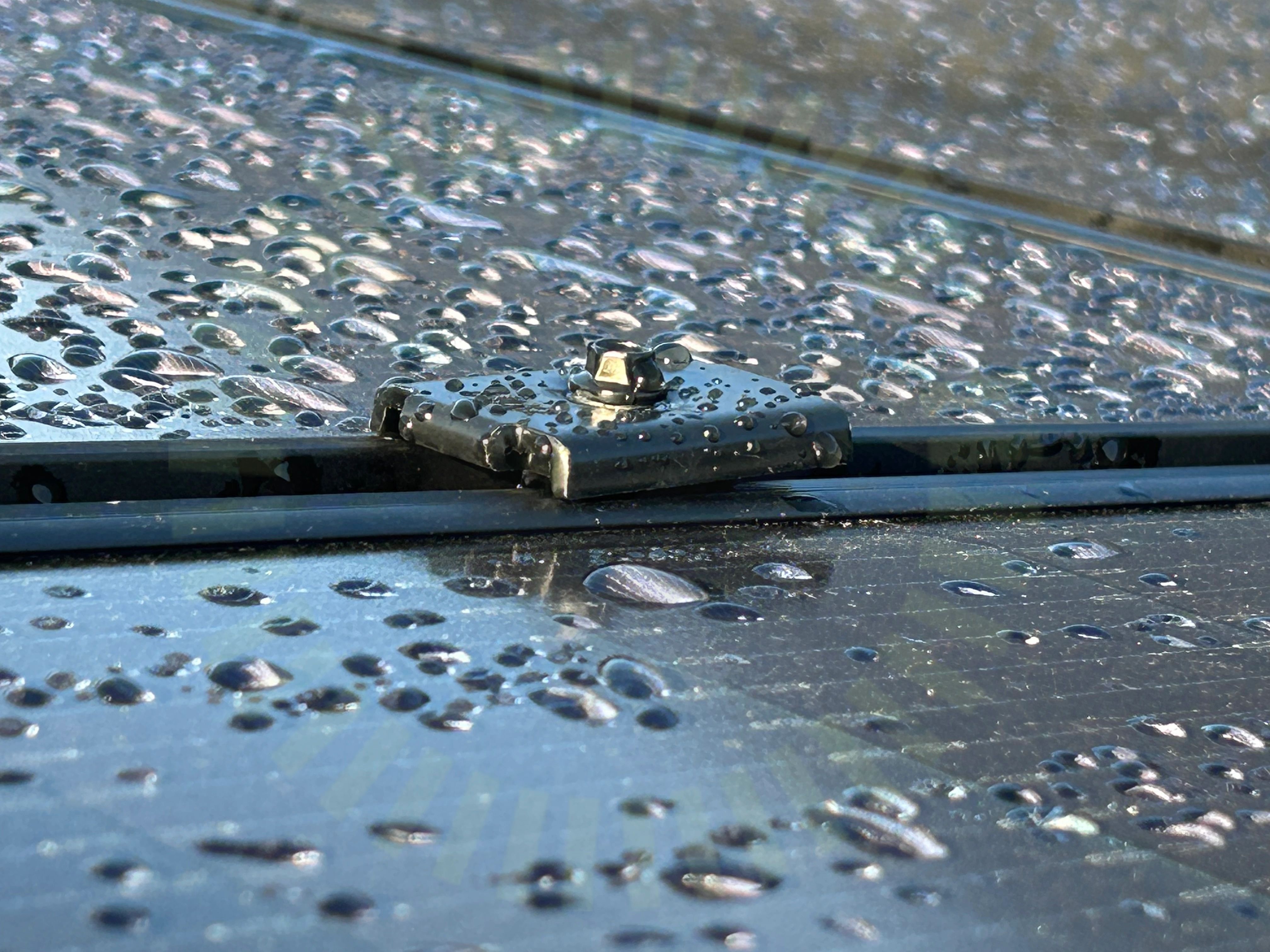

5.2 Mittklämmor

Inte godkänd

Mittfäste är inte fastsatt korrekt.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

SunGrow: SH5-10RT

Anmärkningar

4/40

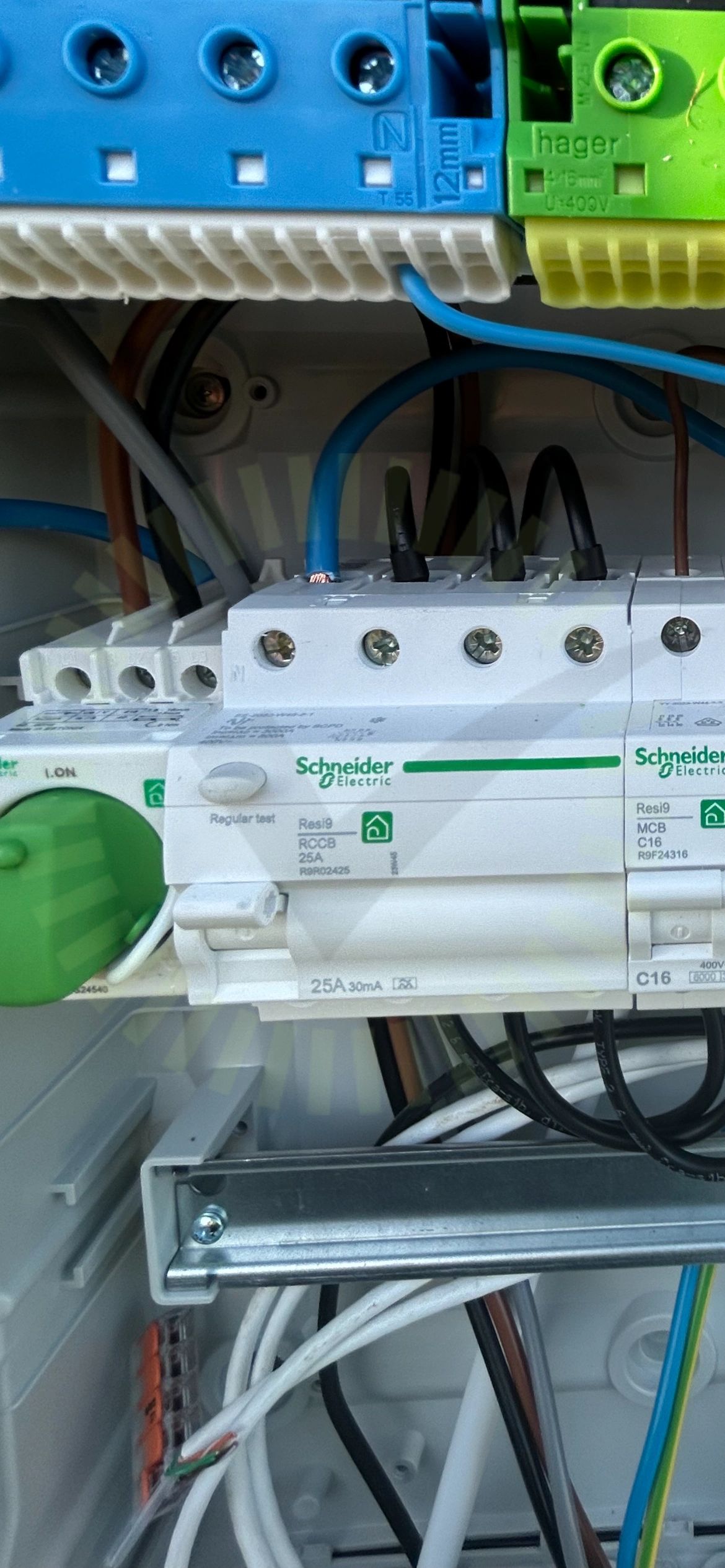

6.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytare bryter ej på rekommenderad mA

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

6.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

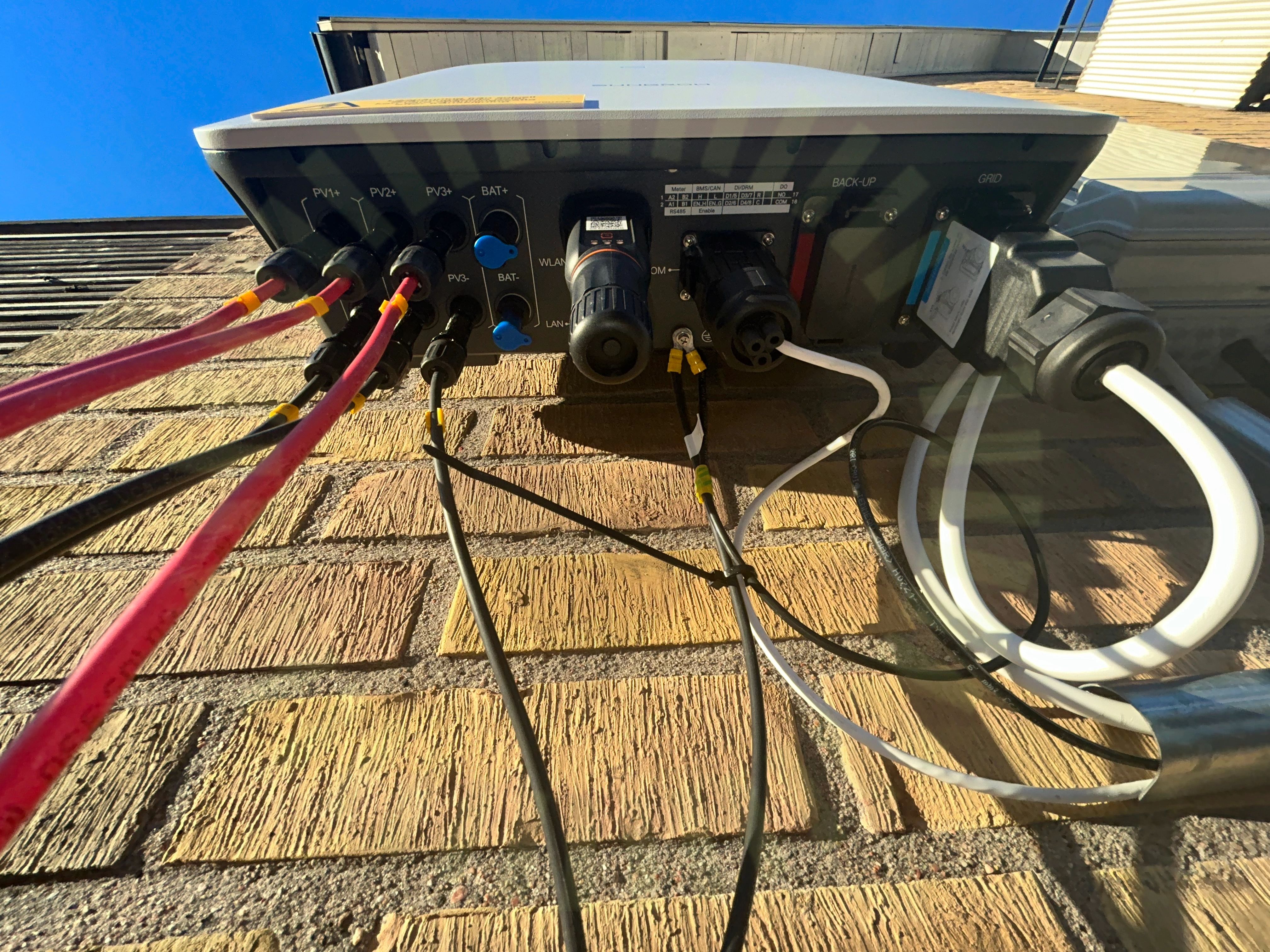

6.3 Jordning av chassi

Inte godkänd

Växelriktarens jordkabel har felaktig färgmärkning.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

6.4 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

34/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40

DC Max SpänningSträngdesign

Undercentral

Anmärkningar

1/7

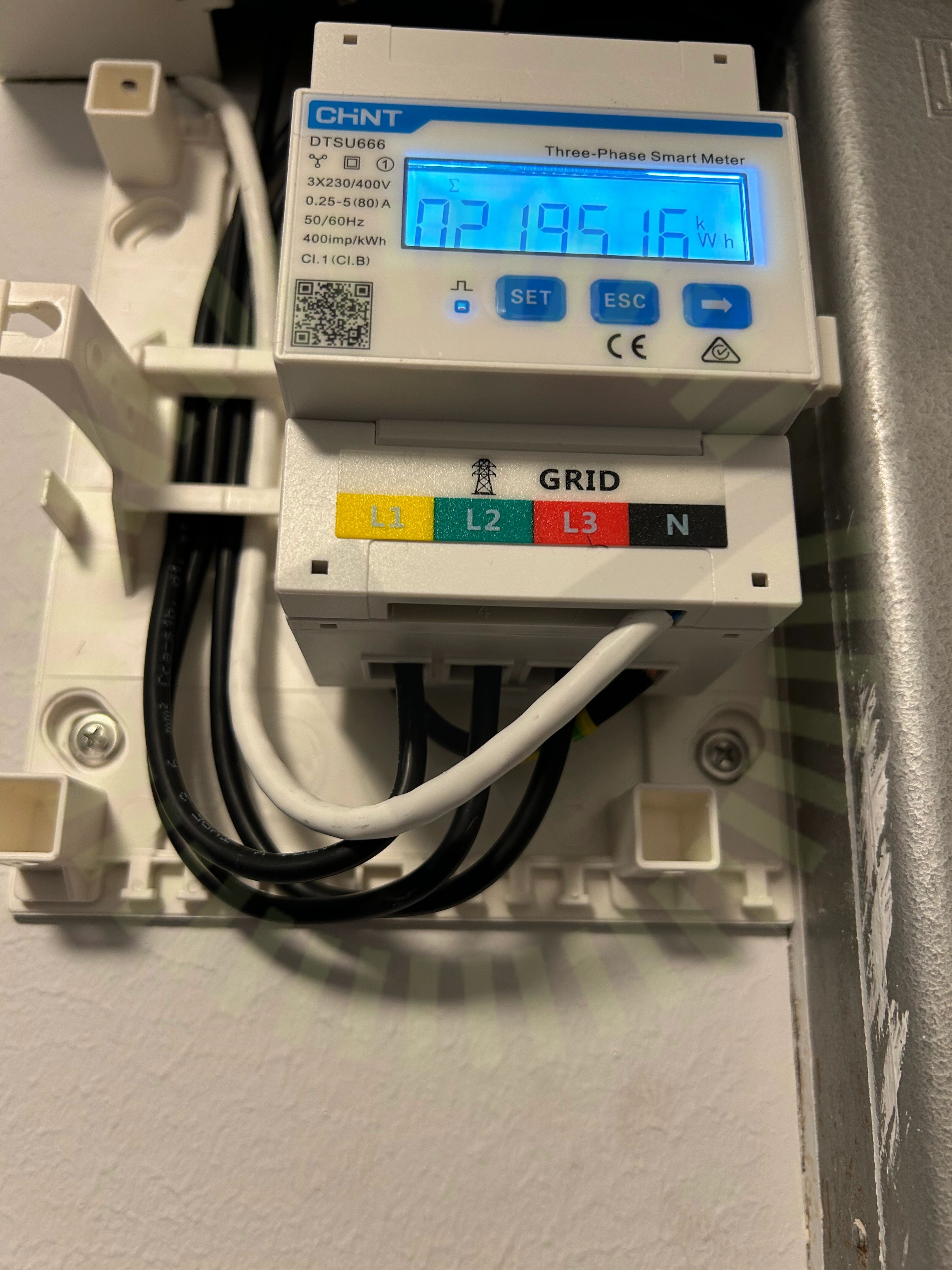

7.1 PEN-ledare

Inte godkänd

PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
