Besiktningsrapport

7.8

Installation genom

Cell Solar Nordic

Datum

2 maj 2022

Ort

Vallentuna, Stockholms län

Kablar: Dragavlastade

Infästningar i råspont

85% godkända15% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)

OptimerareSolarEdge: S-Serie

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSolarEdge: SE3K-10K

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Anmärkningar

1/5

1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

4/5

Informering av solcellerMärkningTillförlitligt fästVarning för backspänning

Villa, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

1/15

2.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbeastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/15

Kontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSolpaneler: Avstånd till takSolpaneler: Bakstycke: FöremålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Lutning (Rek.)Solpaneler: MellanrumSolpaneler: SkadorSträng: FörläggningSträng: Paneler

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar

5/20

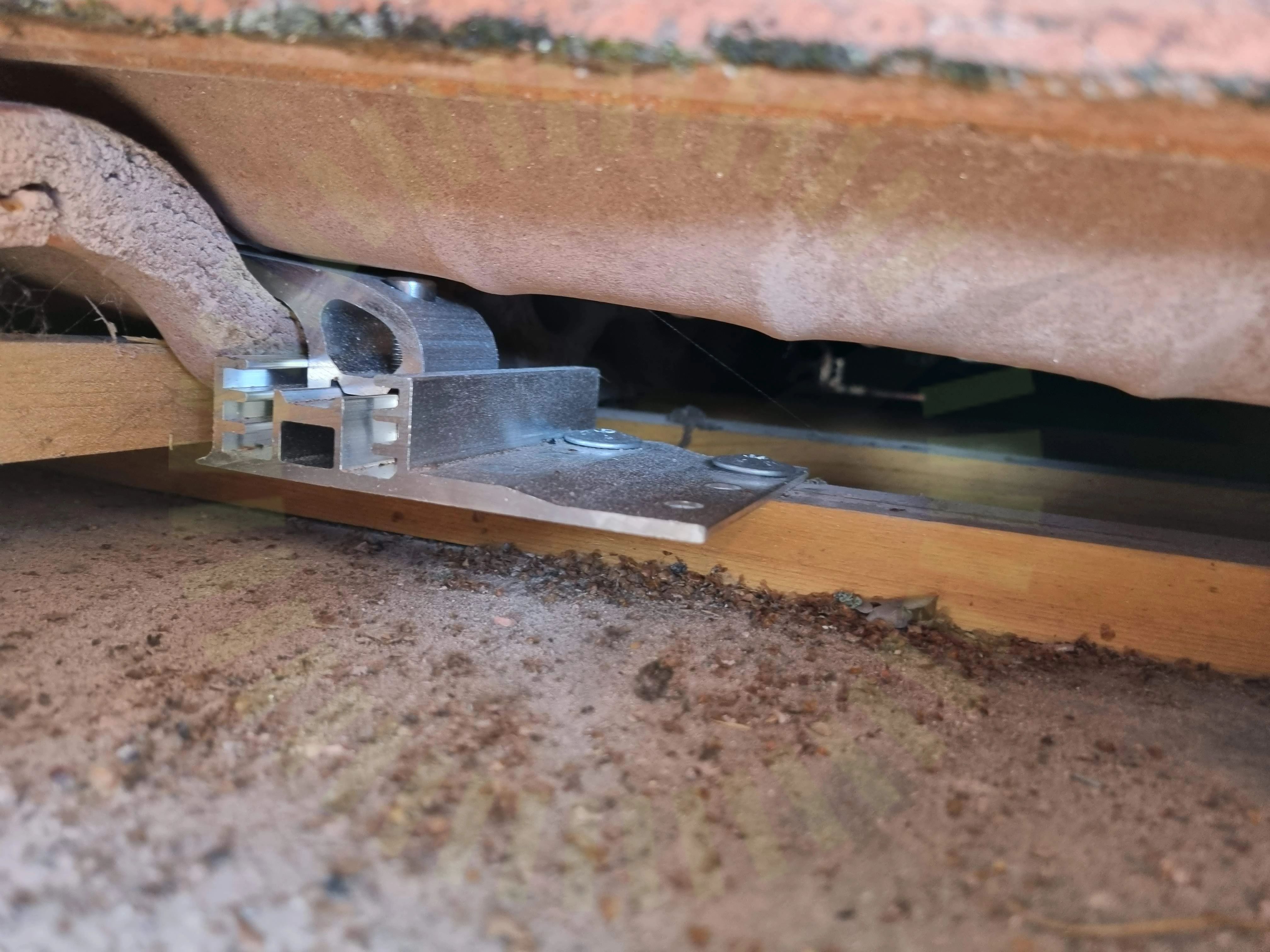

3.1 Infästningar i råspont

Inte godkänd

Delar av anläggning monterad i råspont. De fästen som är monterade i råspont följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

3.2 Infästningar i takstol

Inte godkänd

Krokar är monterade så de sticker utanför basplattan.

Tillverkarens anvisningar

3.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

3.4 Skenornas överhäng

Inte godkänd

Saknas dokumentation överhäng på 52 cm

Tillverkarens anvisningar

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/20

Främmande materialFörutsättningarKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutklämmorTakpannor under betongkrokTermisk brytpunktUrspårning av betongpannorVäderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Optimerare: Placering

Inte godkänd

Optimerare är inte placerade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: Kontakter

Växelriktare

Anmärkningar

2/22

5.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

5.2 Växelriktare: Placering: Utrymme

Inte godkänd

Växelriktare är placerad på södervägg utan skydd för solen.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/22

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVäxelriktare: Placering: VentilationVäxelriktare: El: DimensioneringVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: InternetVäxelriktare: Placering: Värmeutveckling
