Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solivo

Datum

24 mars 2023

Ort

Oskarshamn, Kalmar län
Skenornas infästning
Skenornas överhäng
Säkerhetsavstånd
88% godkända12% ej godkända

Om installationen

PanelerJA Solar: JAM60S21-XXX/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareFronius: Symo 10-20 kW
TillbehörSäkerhetsbrytare AC
Solivo

Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas. Strängar ej uppmärkta med numrering eller motsvarande

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema finns men stämmer ej. Vid kontroll av 1.2.2.5 är den ej kopplad enligt schema.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/6
Böjradie

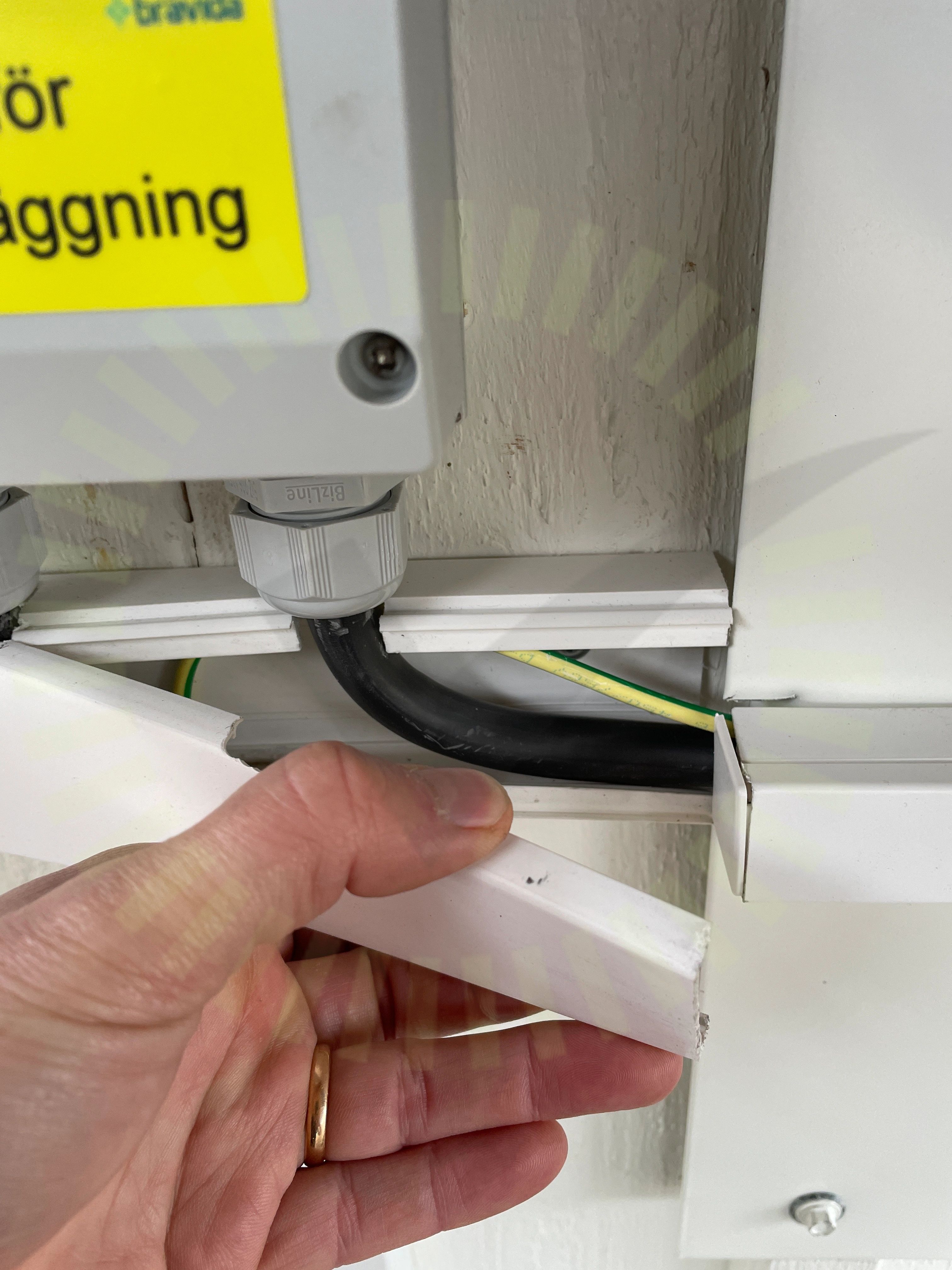

2.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är inte lämpligt installerad. Se bild

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/6
EgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/27
Skenornas infästning

3.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar ligger ej an mot fals

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

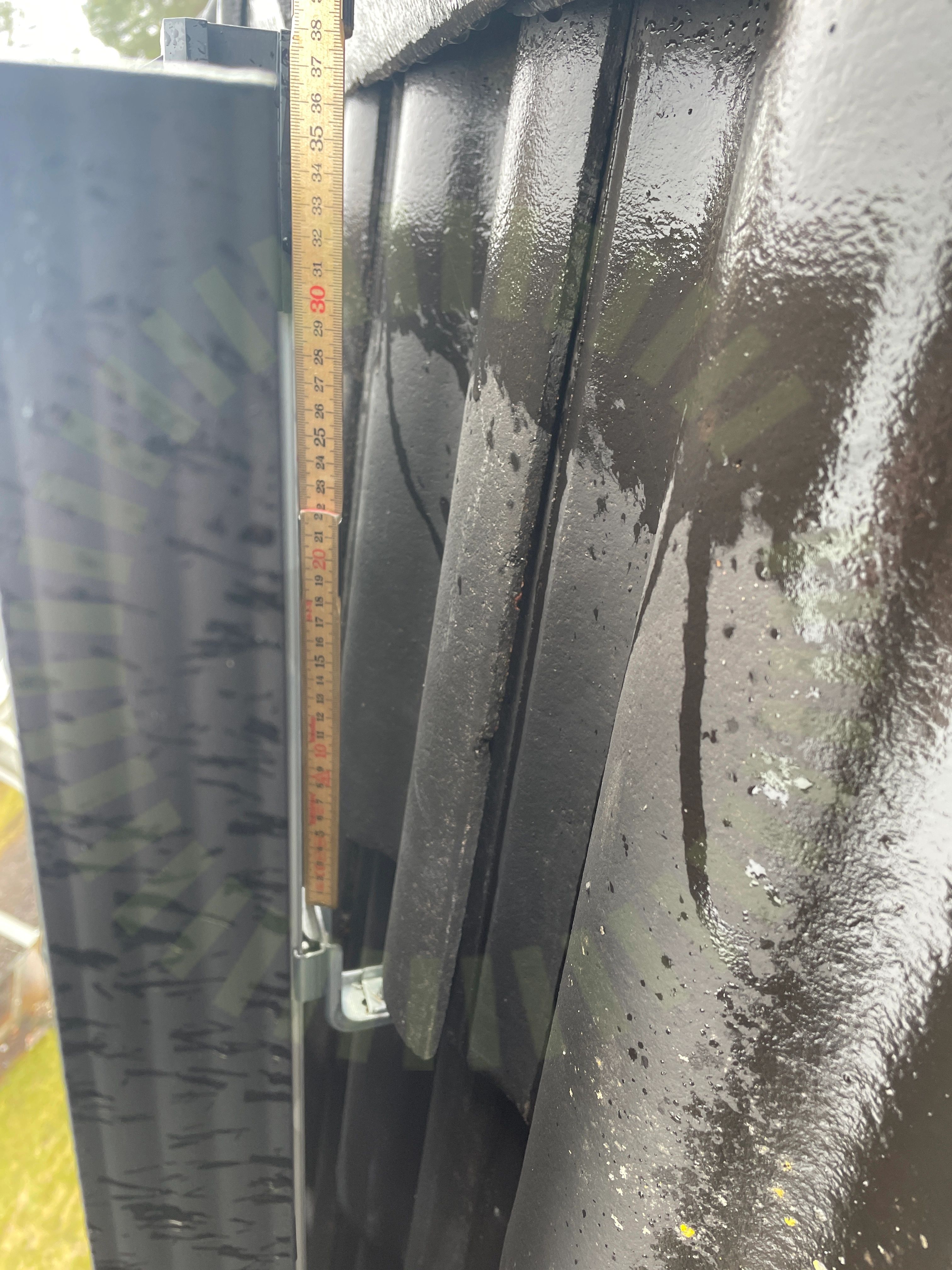

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

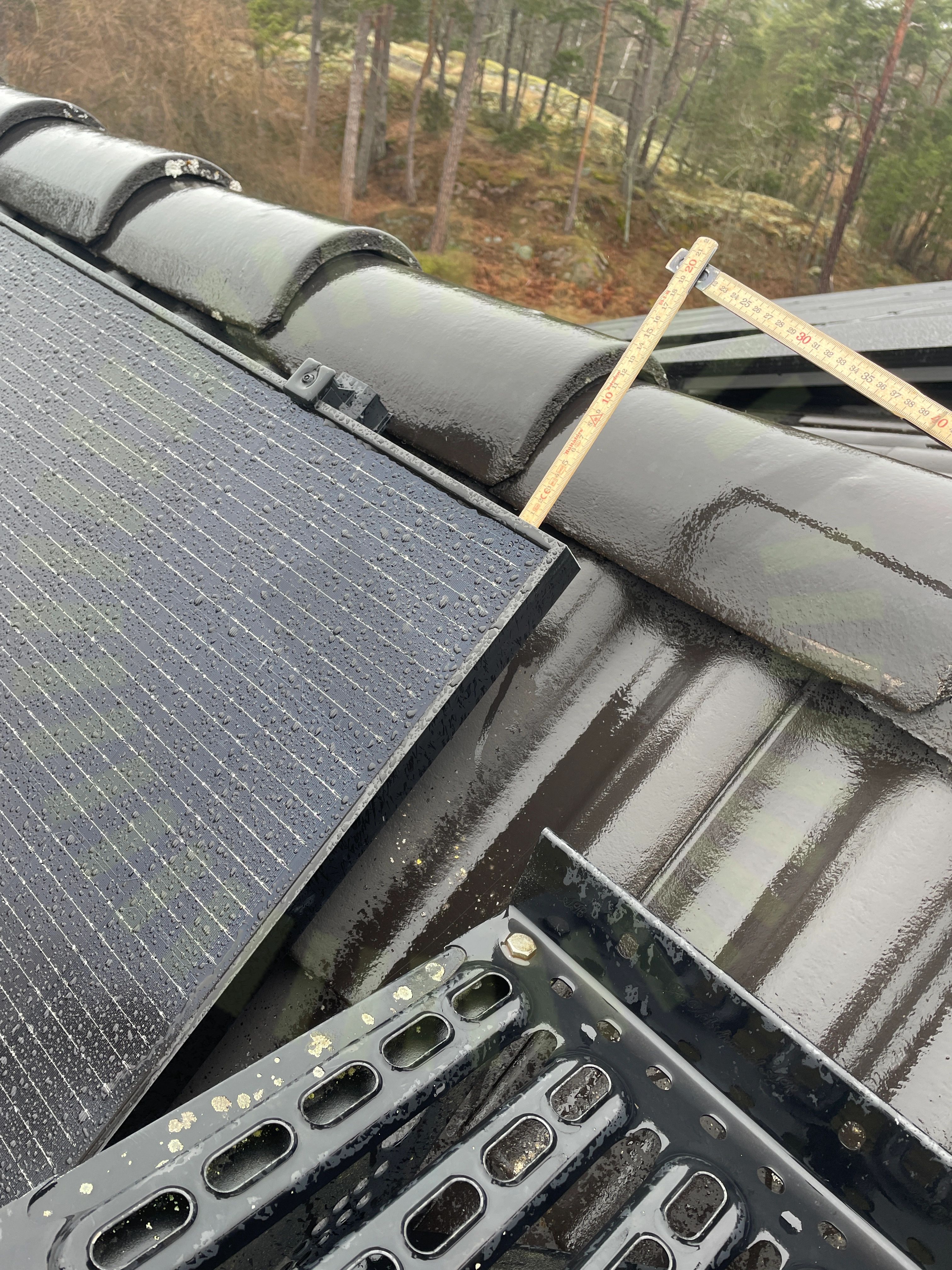

3.3 Säkerhetsavstånd

Inte godkänd

Ej uppfylld varken i nock eller takfot. För många eller för stora paneler har projekterats.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Takgenomföring

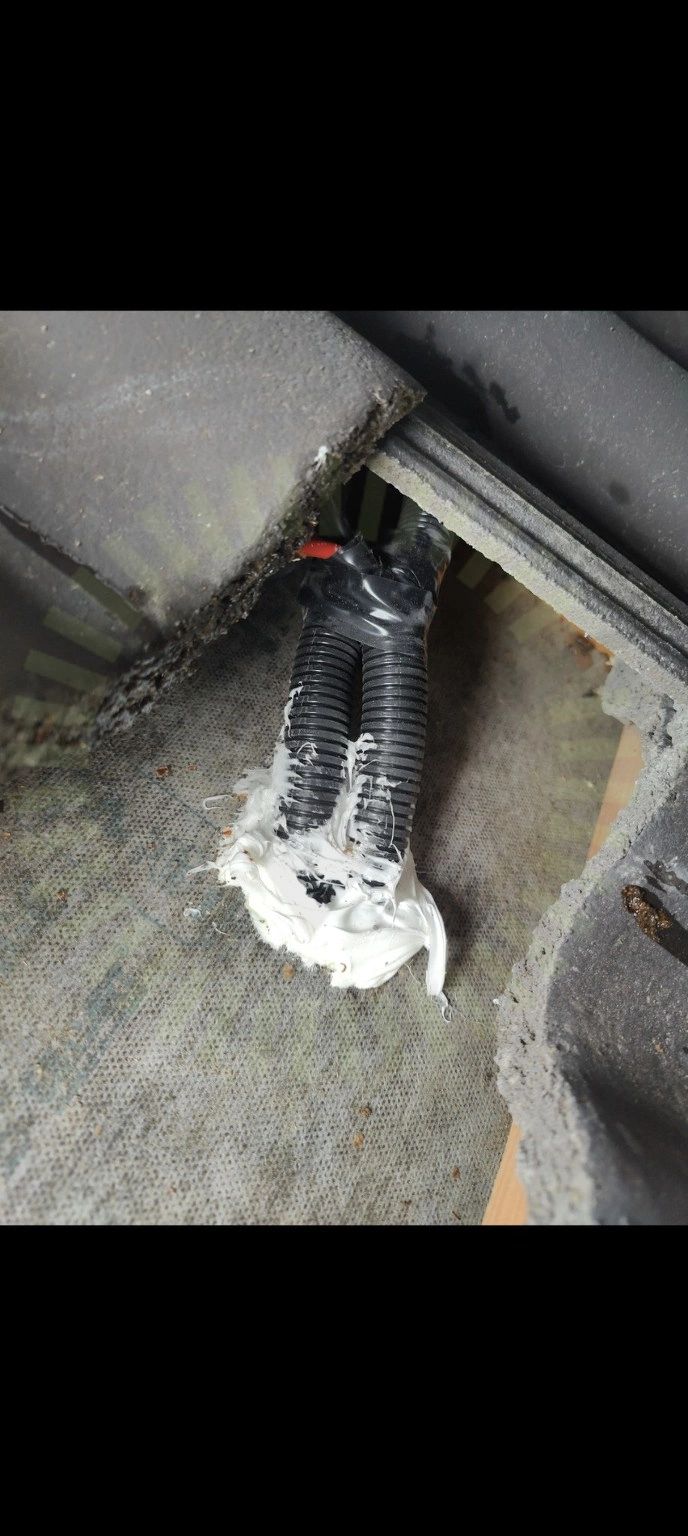

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

23/27
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkyddSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM60S21-XXX/MR

Anmärkningar

2/17
Fästenas placering

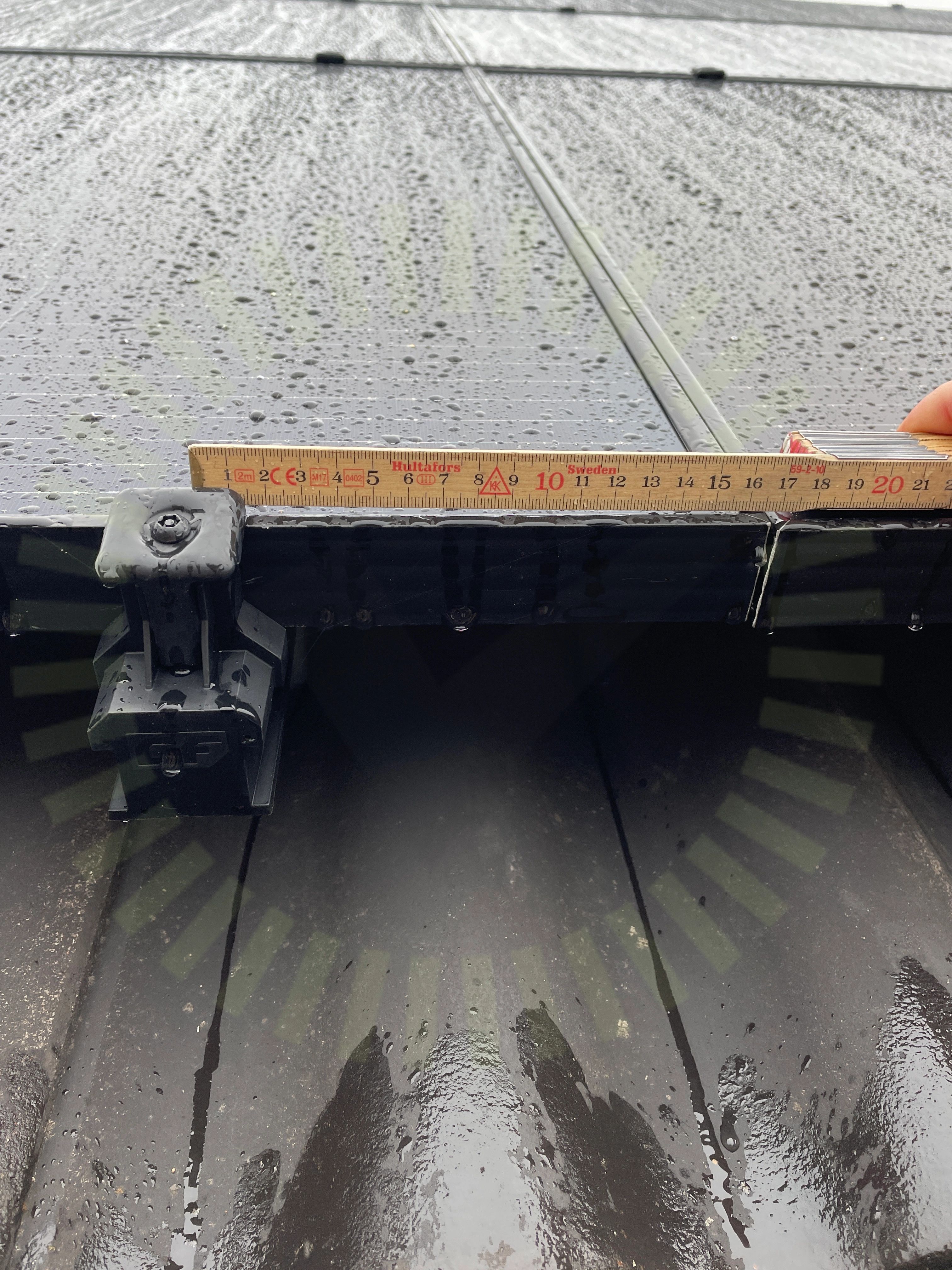

4.1 Fästenas placering

Inte godkänd

Panelernas fästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Mellanrum panelram

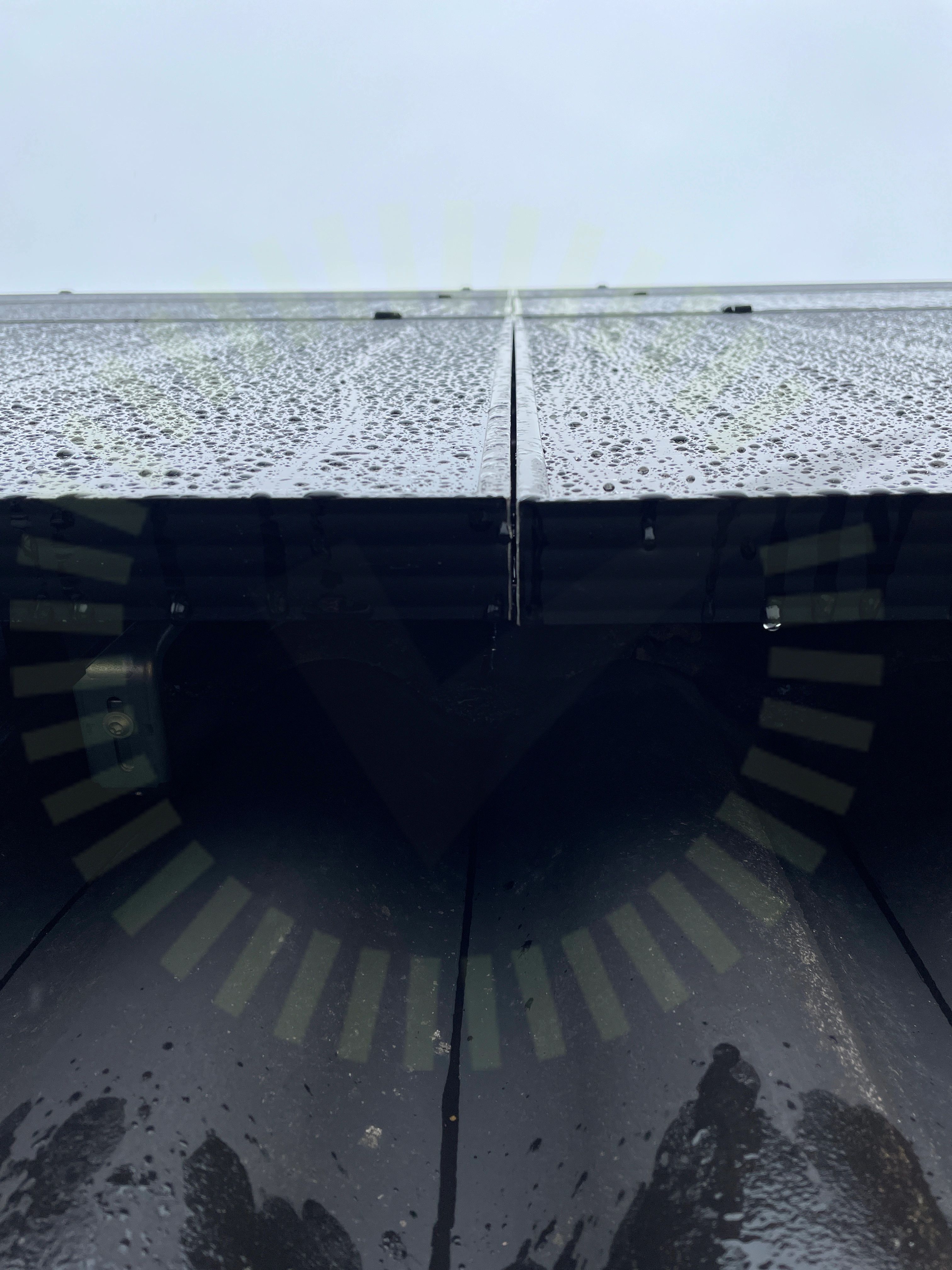

4.2 Mellanrum panelram

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan paneler på grund av ramens expansion vid värmeväxling. Kund föreslog att paneler skulle monteras tätt av estetiska skäl men fick ingen avrådan. Då detta är garantipåverkande eftersom det strider mot monteringsanvisningen skulle upplysning om detta lämnats.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/17
Avstånd till ytaDräneringshålFästenas storlekFörbindelse av kontakterFöremål mot bakstyckeKablarnas böjradieKlämmornas överlappningKontakter skyddadeKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningYttre påverkan

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/23
DC Kontakter stress

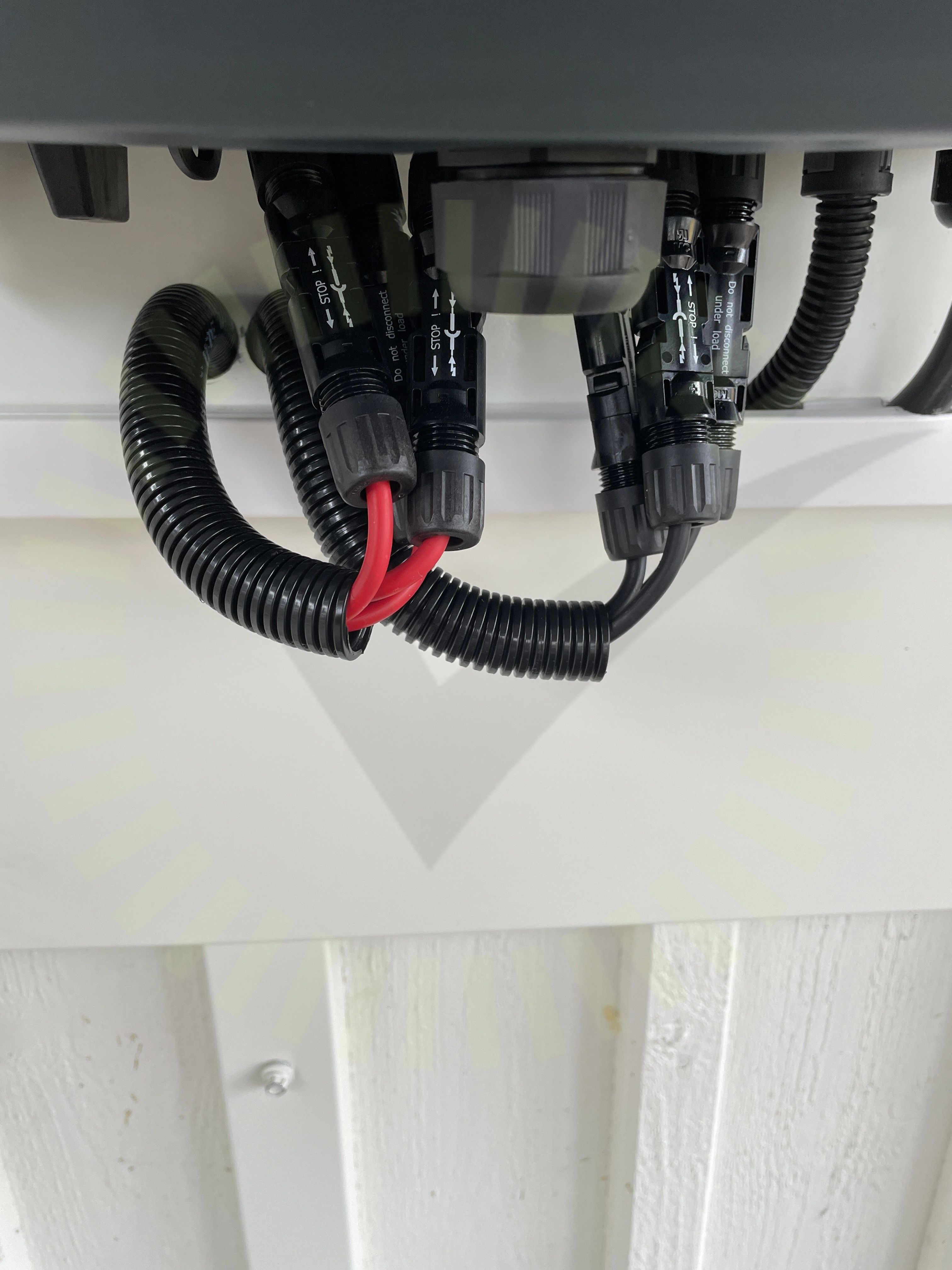

6.1 DC Kontakter stress

Inte godkänd

Kabel ska gå rak ur staubli kontakt

https://www.staubli.com/content/dam/spot/PV_MA711-se.pdf

Godkända kontrollpunkter

22/23
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC anslutningDC kablageDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDirekt solljusHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionUtrymmeVentilationVinkel
