Besiktningsrapport

8.6

Installation genom

GuldSolByggen

Datum

27 februari 2023

Ort

Bro, Stockholms län

Kopplingslåda

Kabeluppfästning

Jordning av chassi

+ 2

88% godkända12% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

TillbehörElmaterial: Kapsling

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

5/33

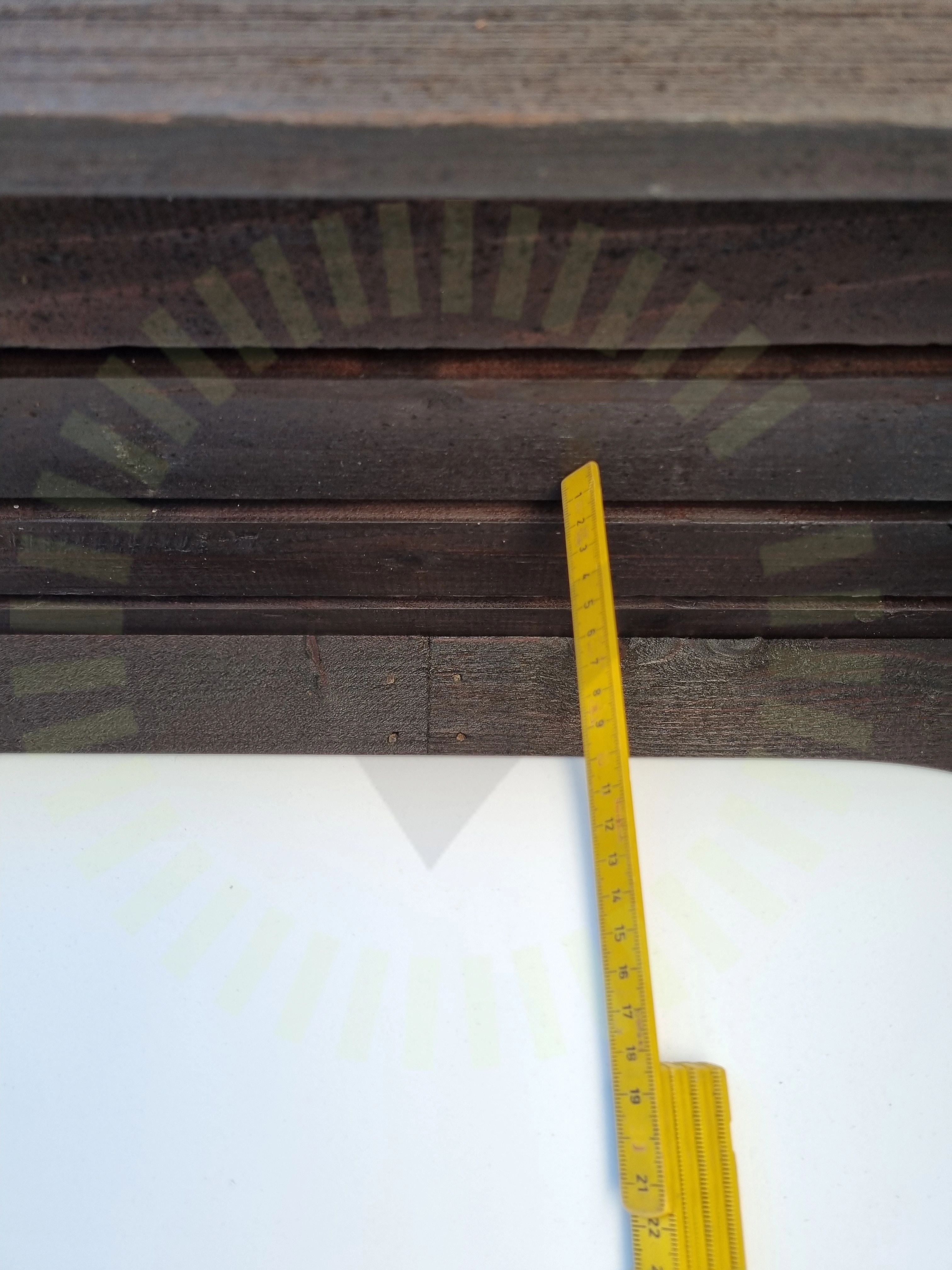

2.1 Avstånd närliggande objekt

Inte godkänd

120mm från tak

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

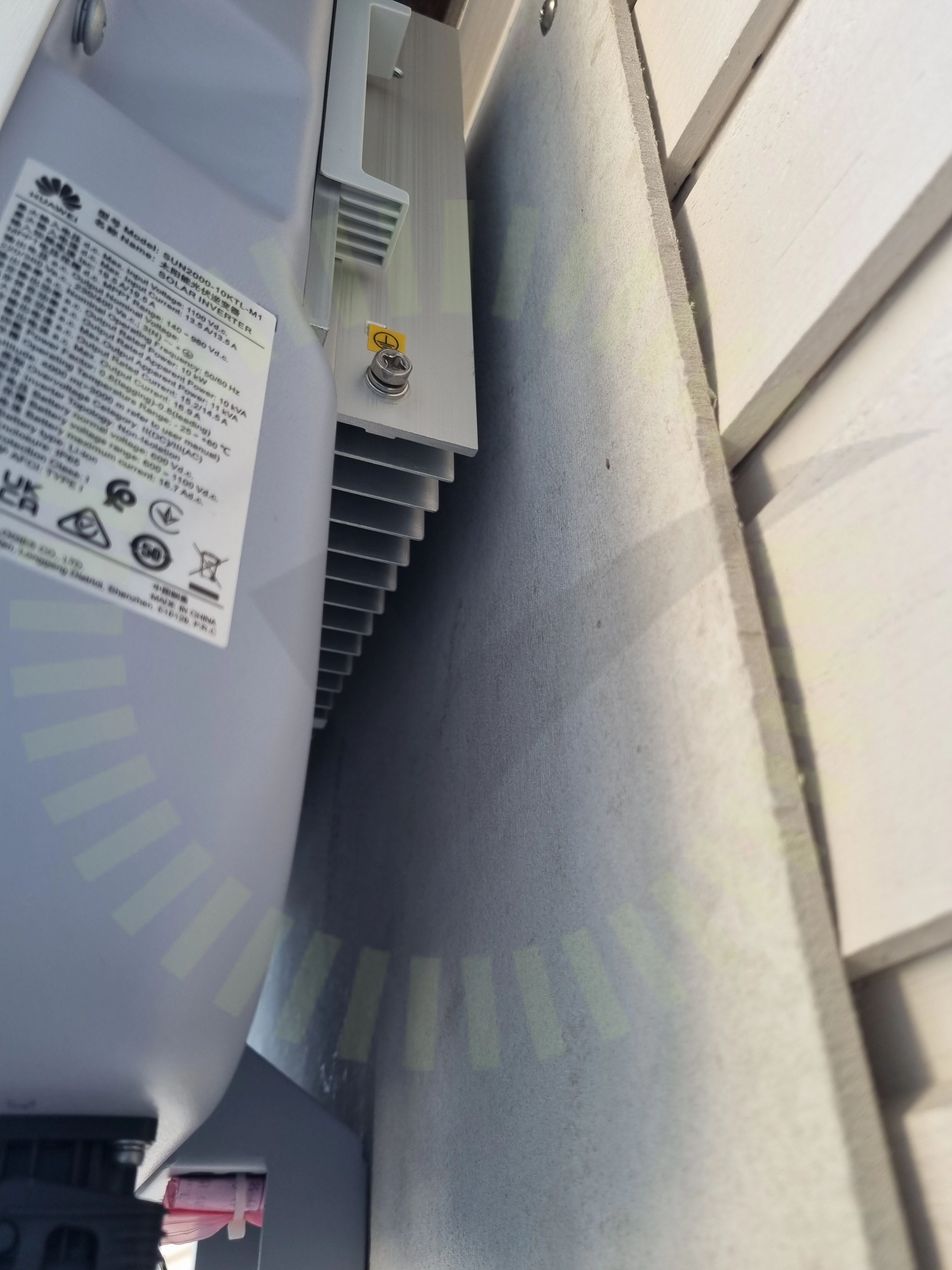

2.2 Jordning av chassi

Inte godkänd

Extern PE anslutning saknas enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

2.3 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.4 Strängschema

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

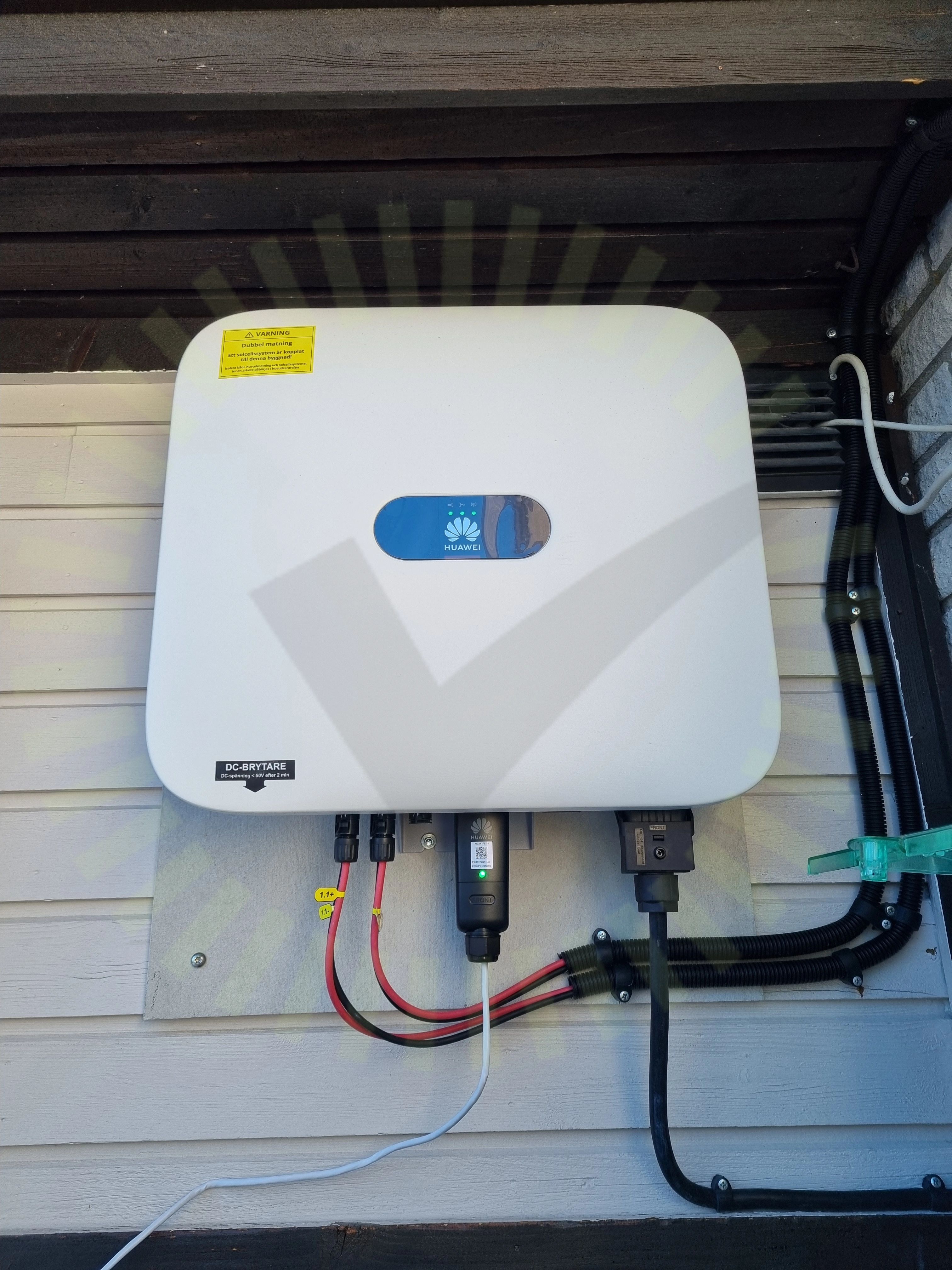

2.5 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/33

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordfelsbrytareKontakterMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVentilation

Trina: Vertex DE09.08

Anmärkningar

1/15

3.1 Kopplingslåda

Inte godkänd

Stress på kablage från koppligslåda, skarp böj och hårt spänt till skena.

Godkända kontrollpunkter

13/15

DräneringshålFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeKontakterMellanrumPanelkablagets böjradiePlaceringPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

4/19

4.1 Infästningarnas CC mått

Inte godkänd

Saknas men max uppmätt mellan takkrokar 1600cc

Tillverkarens anvisningar

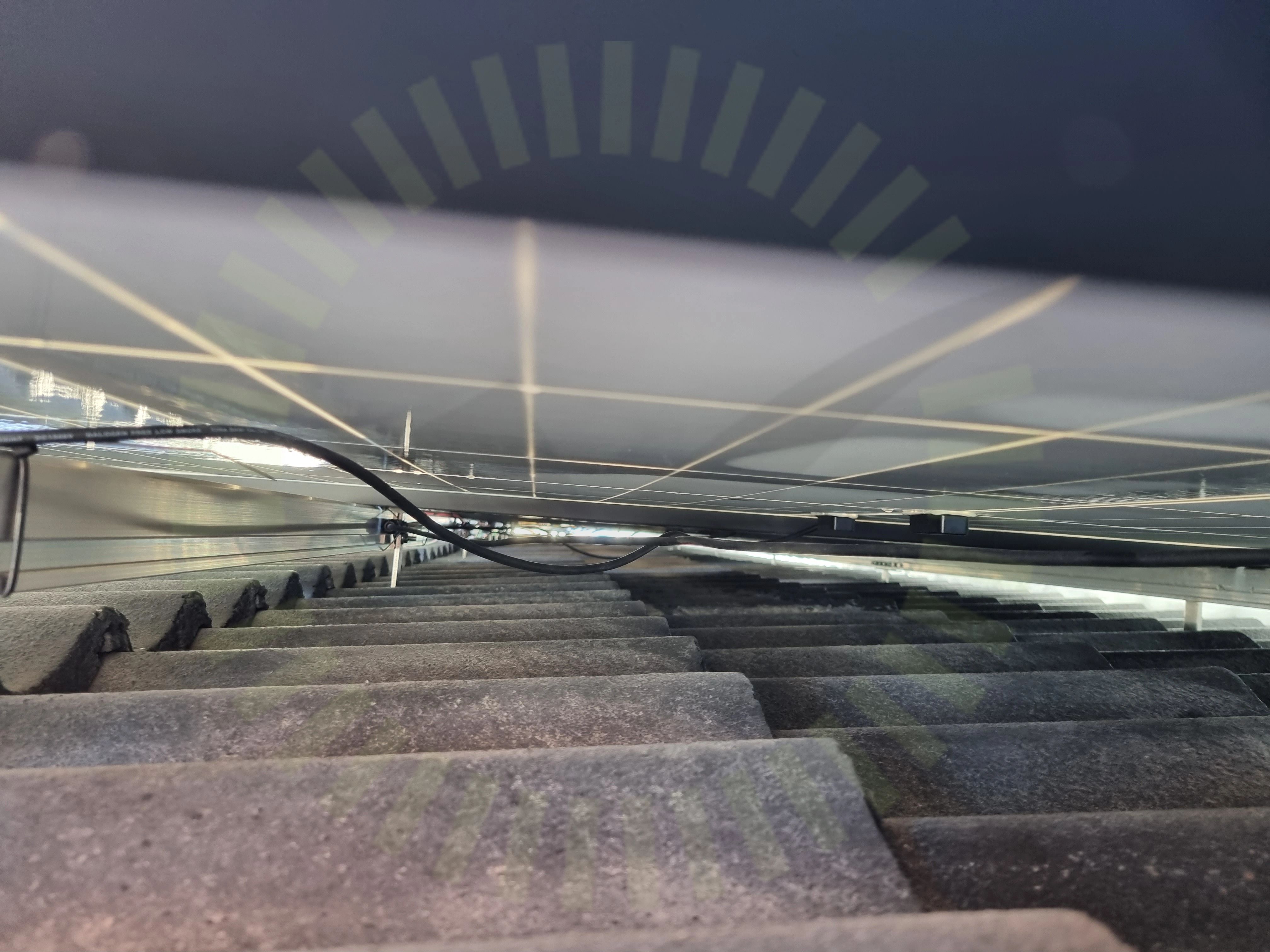

4.2 Kabeluppfästning

Inte godkänd

Kablage hänger ner

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Skenornas överhäng

Inte godkänd

Saknas snö och vindlast uppmätt 200mm

Tillverkarens anvisningar

4.4 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning, uppmått olika mått mellan infästning, 1200cc 600cc mm

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/19

Avstånd pannaFrämmande materialInfästning RåspontMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas skarvSkyddSlutfästeTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Takgenomföring

Växelriktare

Anmärkningar

1/1

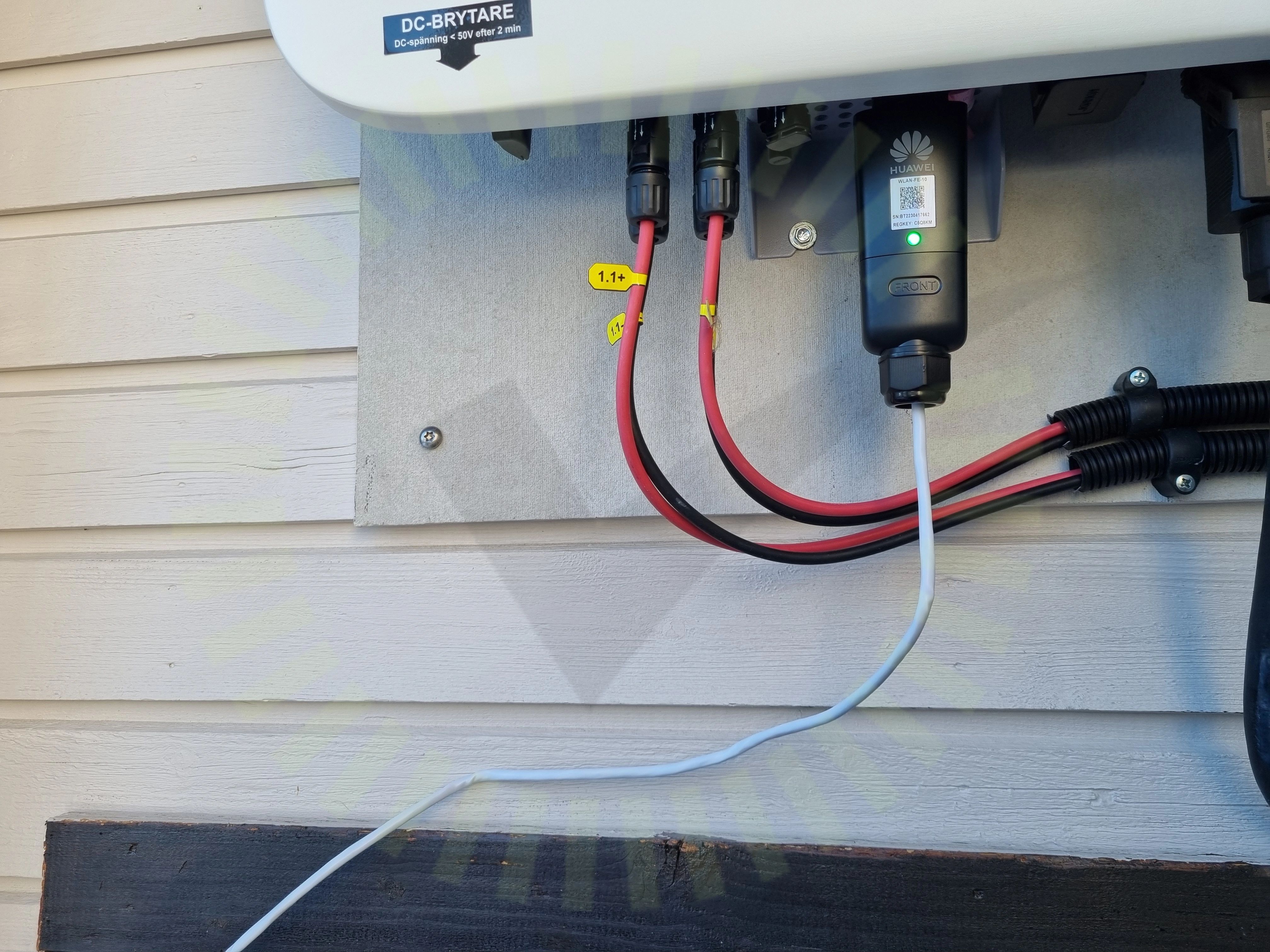

5.1 Wifi

Rekommendation

Wifi uppkoppling fungerar ej, endast med kabel.
