Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Sesol

Datum

28 mars 2023

Ort

Eskilstuna, Södermanlands län
Ändklämmor
Underliggande takpanna
Kabeluppfästning
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörHuawei: Smart Power Sensor
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätning av strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/13

2.1 Väderskydd

Inte godkänd

Batteriet är placerat i direkt solljus.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/13
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorUtrymme

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17
Mellanrum

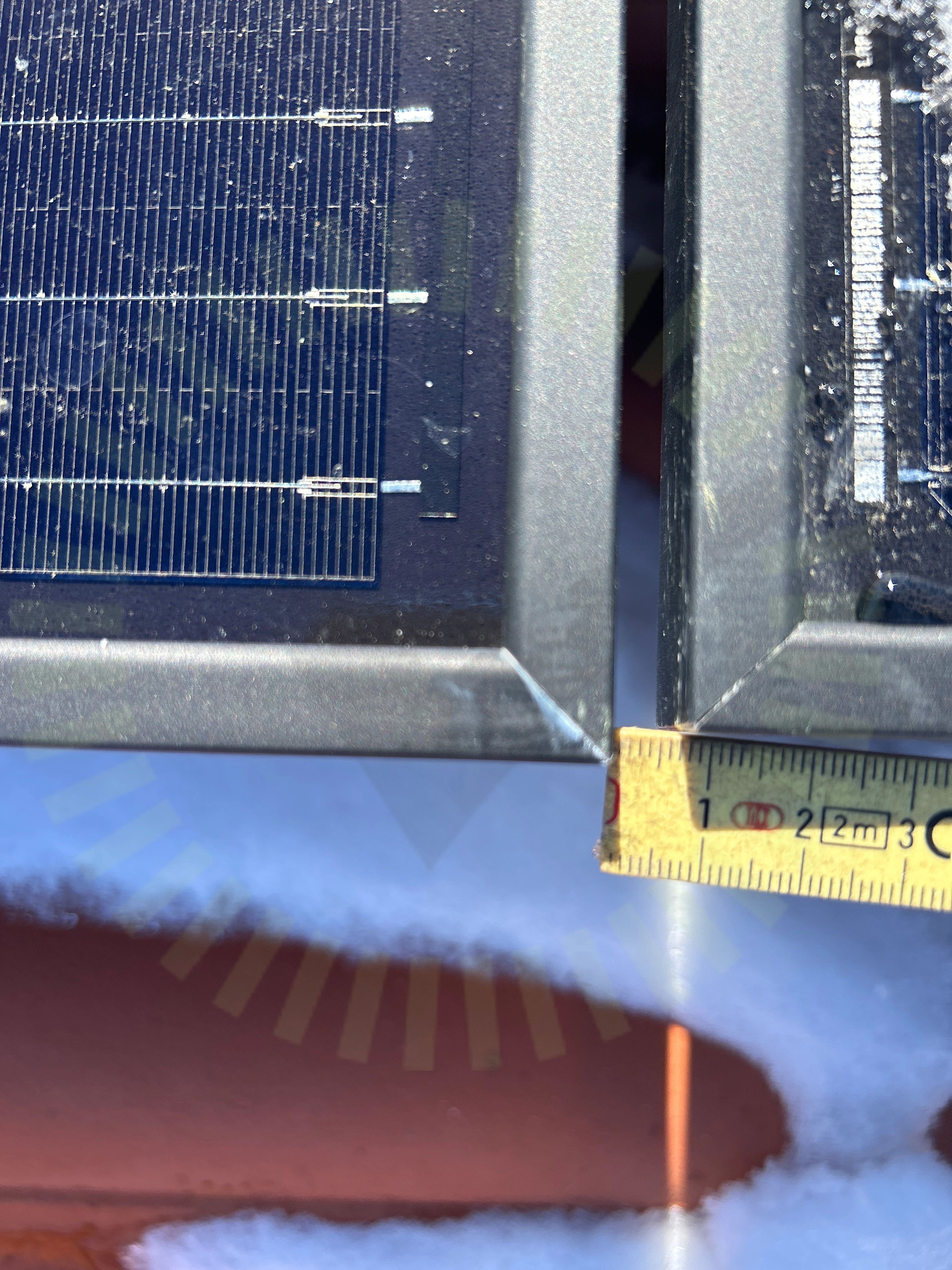

4.1 Mellanrum

Inte godkänd

Tillverkaren kräver minst 10mm mellanrum mellan panelerna

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterKontakter

Tak, Weland Stål: Råspont

Anmärkningar

6/22
Kabeluppfästning

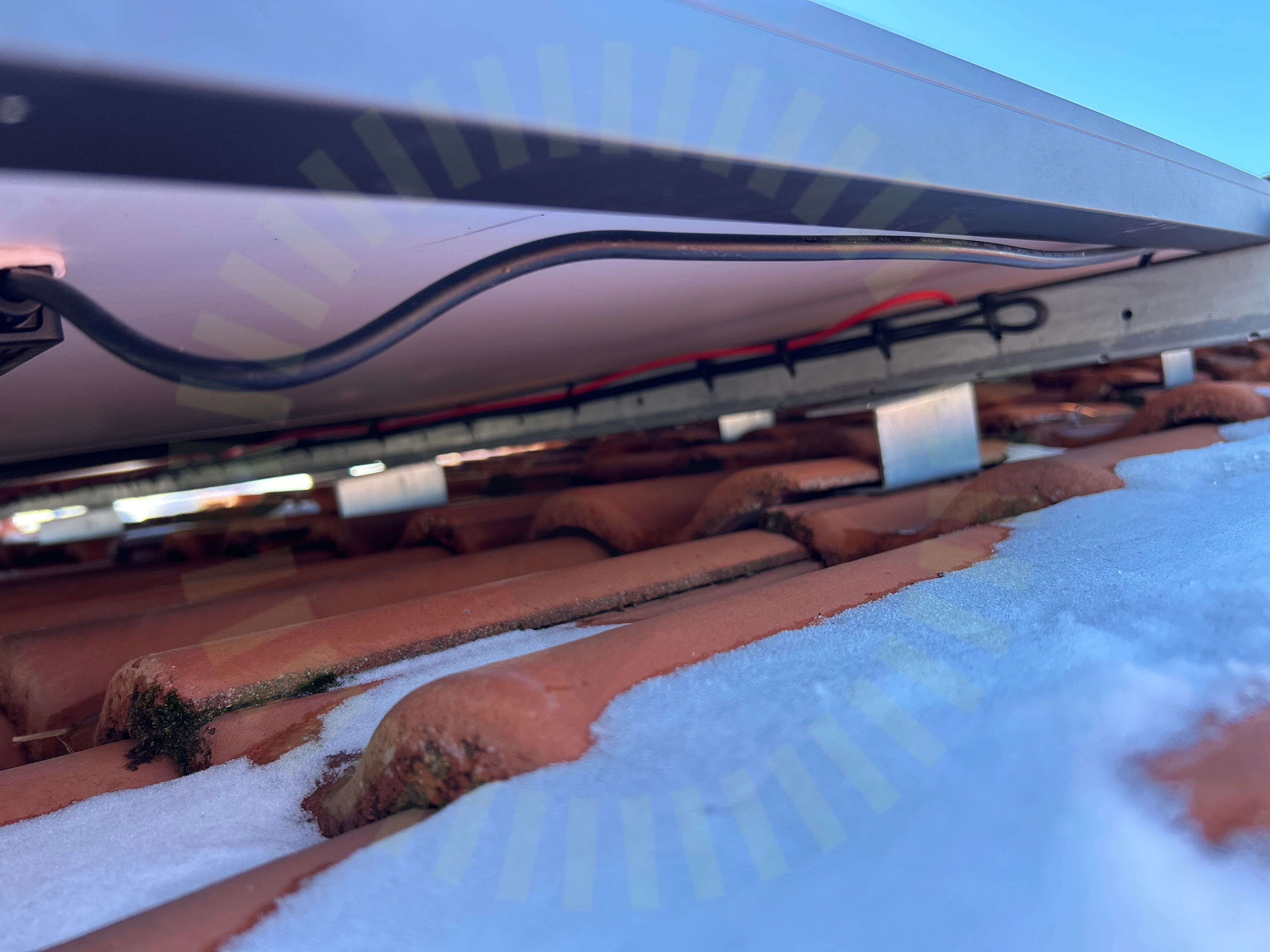

5.1 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Snitt avstånd mellan infästningar 90cm(CC).

MA5102 Sid 1 (1) | Version 3 - 221101

5.4 Underbyggnad

Inte godkänd

Lastberäkning saknas. Undertakets dimensioner kan inte säkerställas.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Underliggande takpanna

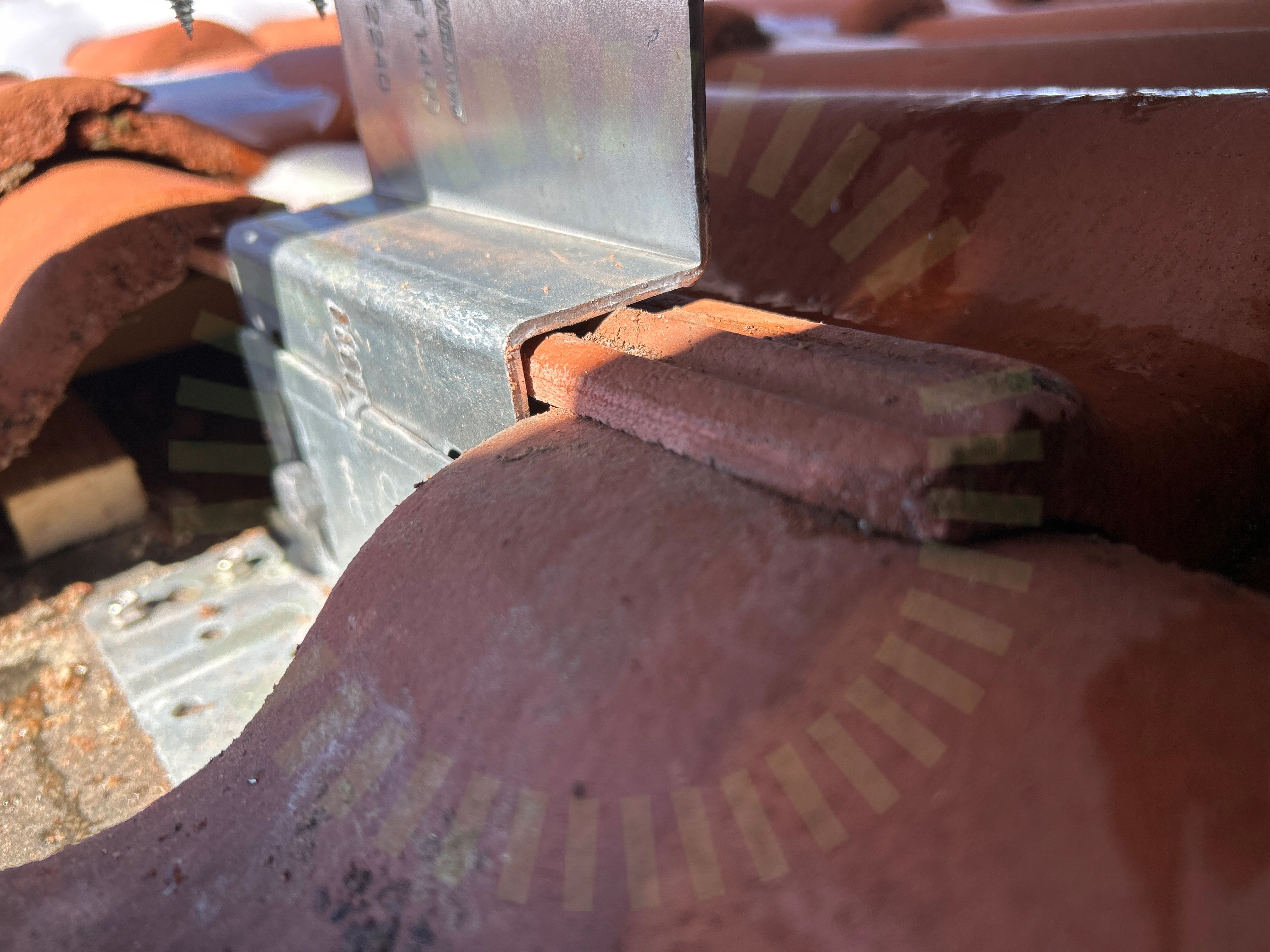

5.5 Underliggande takpanna

Inte godkänd

Infästningar trycker mot underliggande takpannor.

MA5102 Sid 1 (1) | Version 3 - 221101
Ändklämmor

5.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte korrekt monterat.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/22
Främmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTakgenomföringTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

4/63
AC anslutning växelriktare

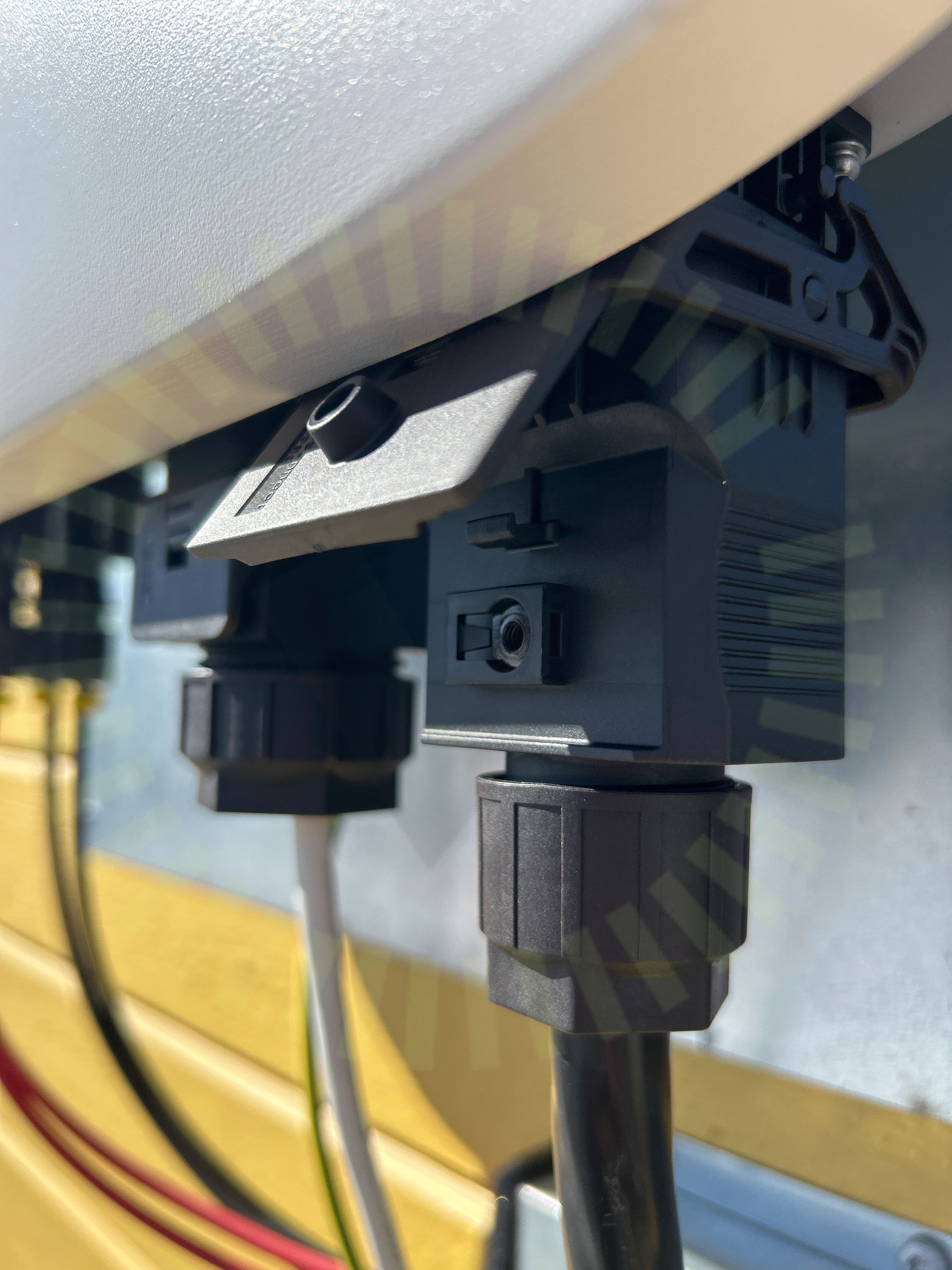

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC anslutning växelriktare

7.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.3 Väderskydd

Rekommendation

Det är inte rekommenderat att placera växelriktare i direkt solljus.

7.4 Väderbeständigt material

Inte godkänd

Jordledare är inte UV beständiga.

Godkända kontrollpunkter

59/63
