1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.0
Installation genom
Nova Solar
Datum
14 november 2023
Ort
Onsala, Hallands län
85% godkända15% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
4/39

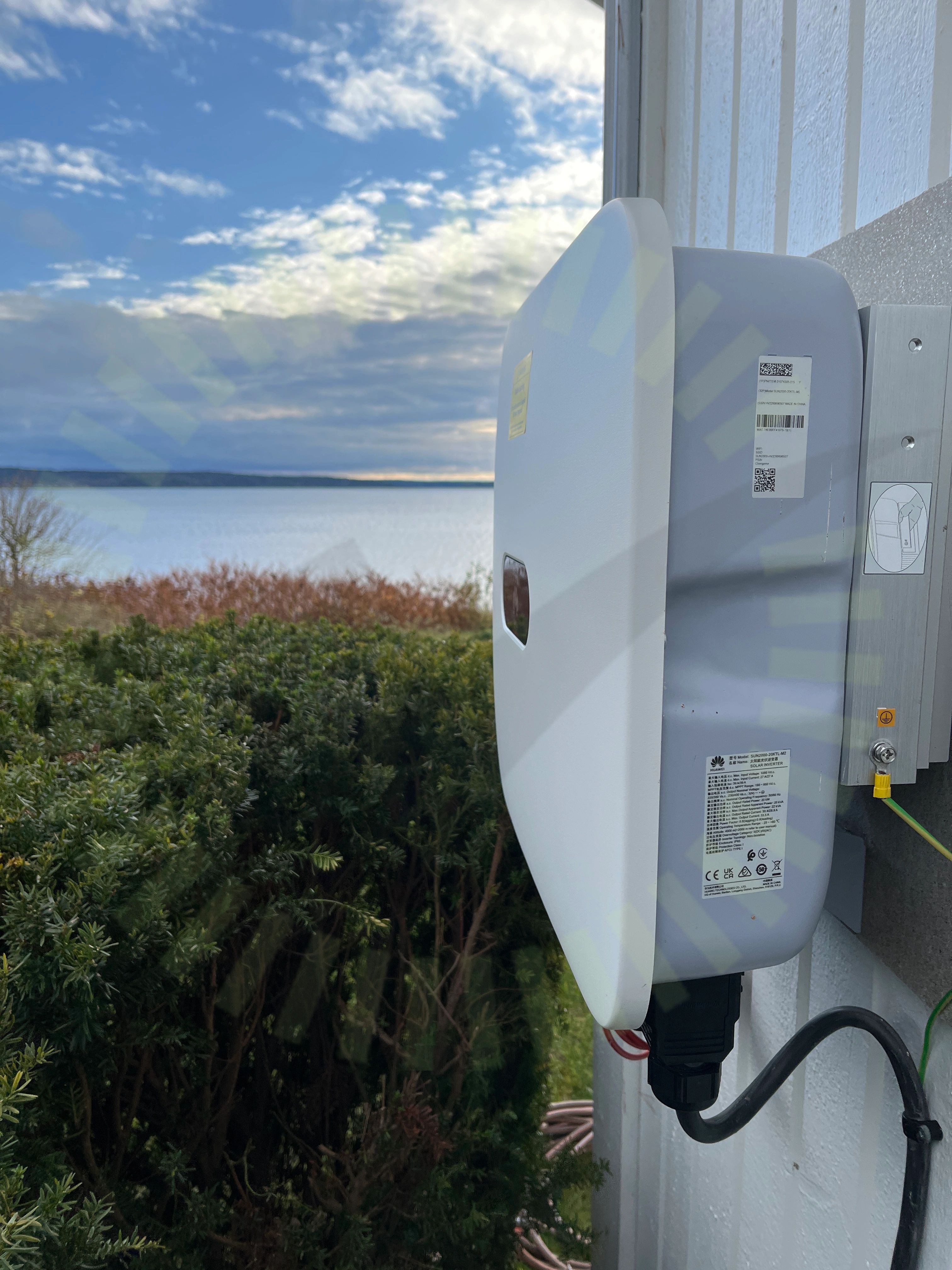

2.1 Avstånd till havet
Inte godkändVäxelriktaren sitter för nära havet.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

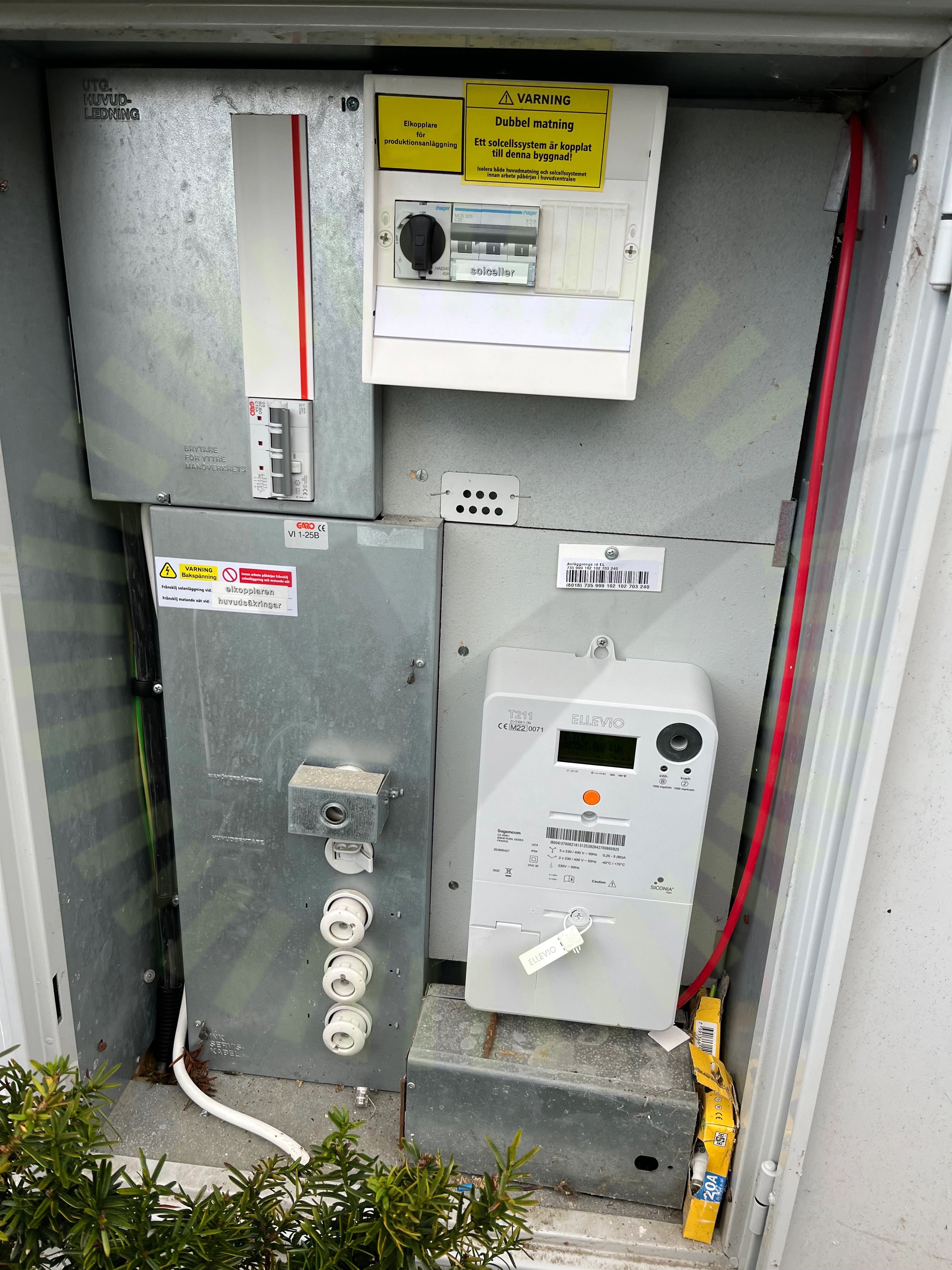

2.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

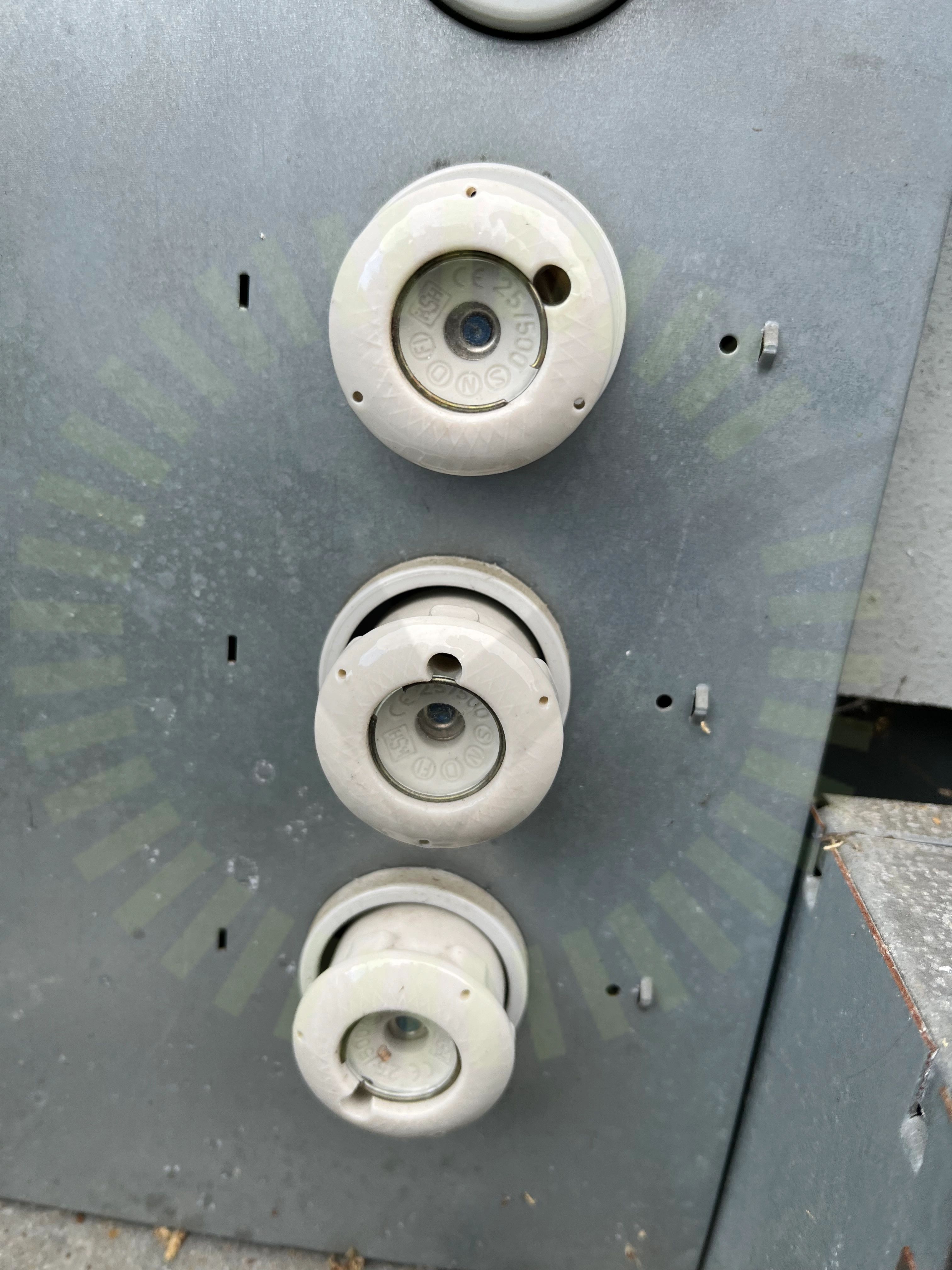

2.3 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
2.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
34/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/39Strängdesign
Longi: LR5-54HIB 390-410
Anmärkningar
1/17

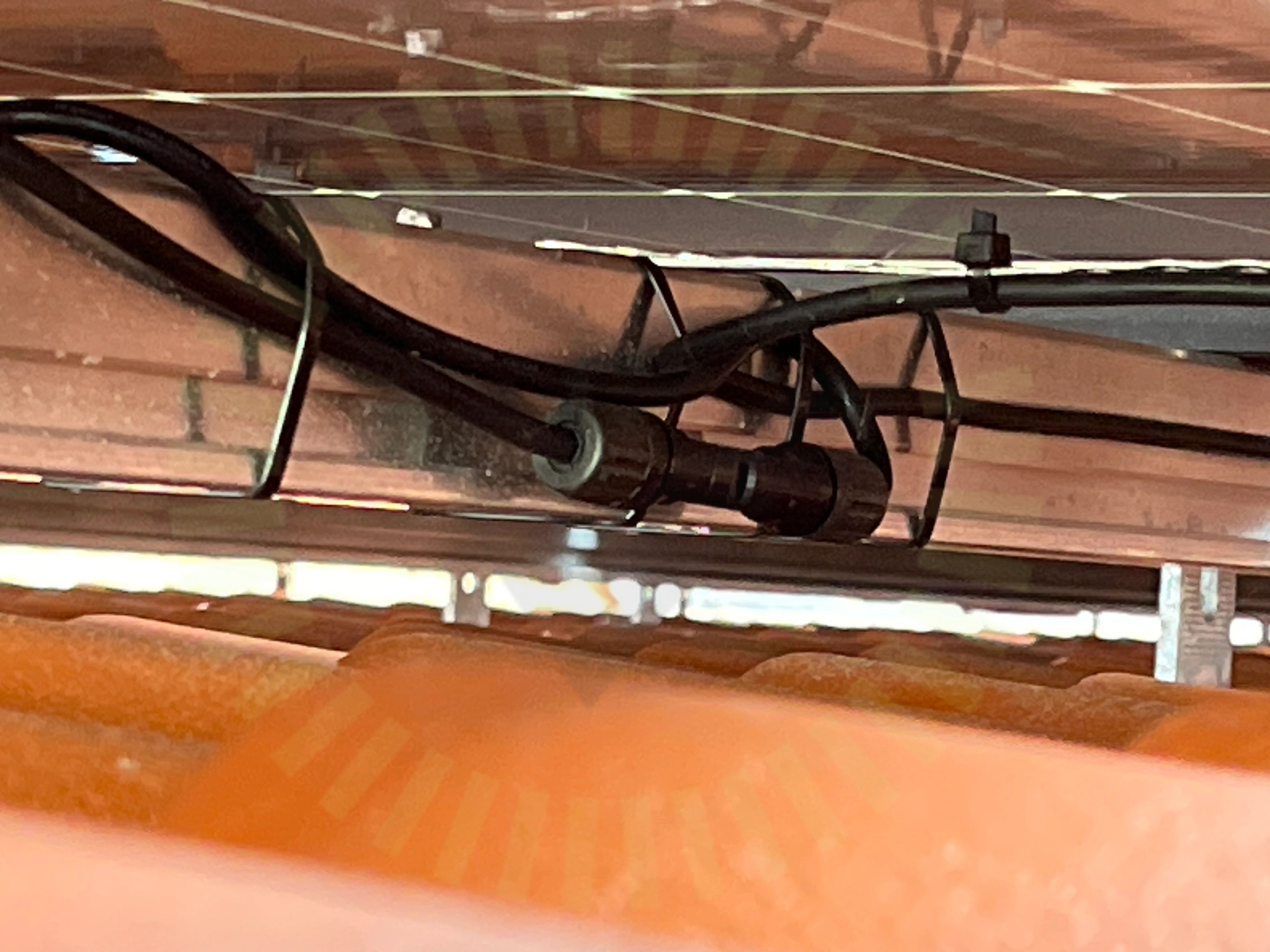

3.1 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Undercentral
Anmärkningar
1/6
4.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
5/22

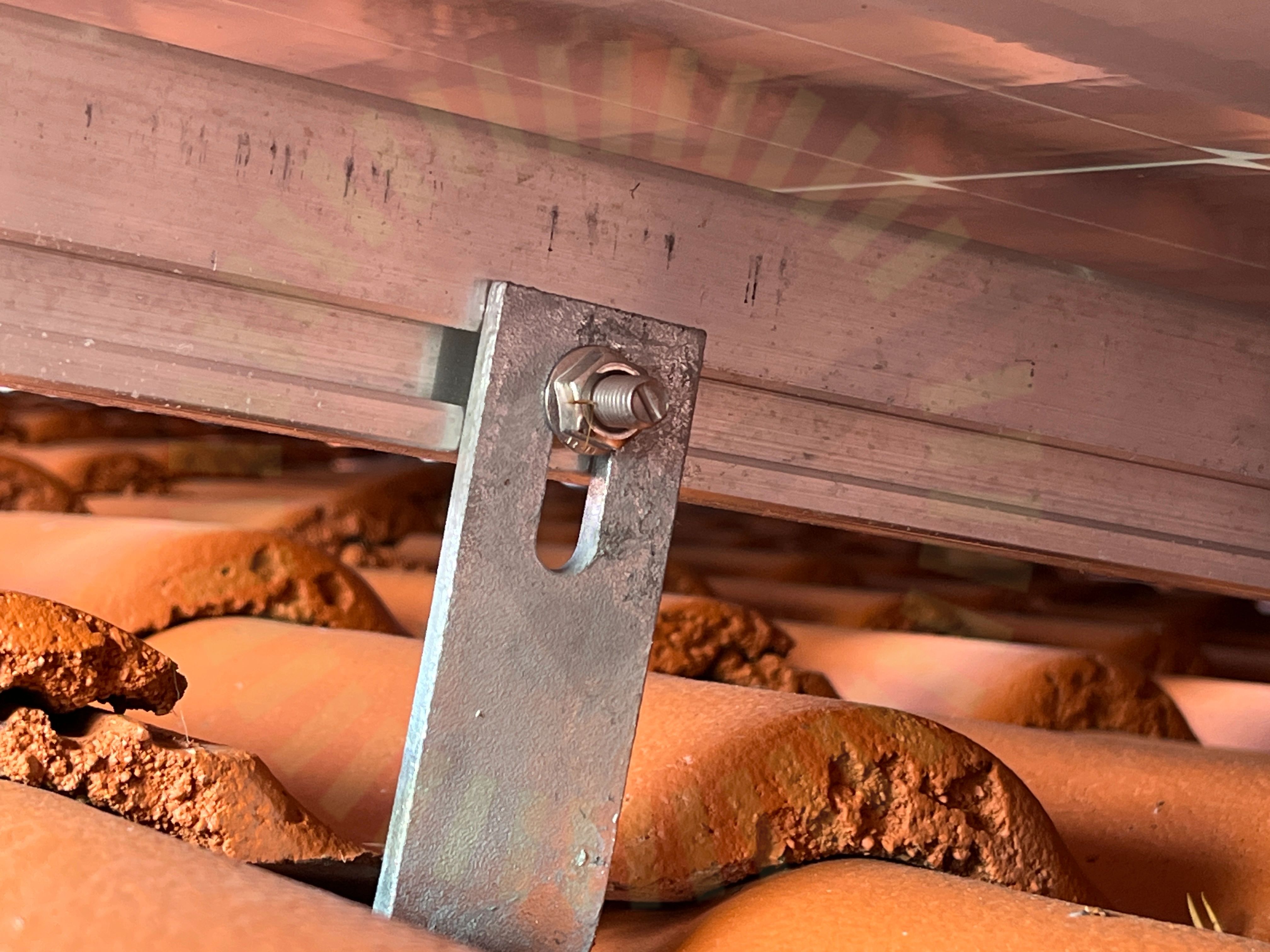

5.1 Skenornas infästning
Inte godkändT-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
5.2 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
5.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

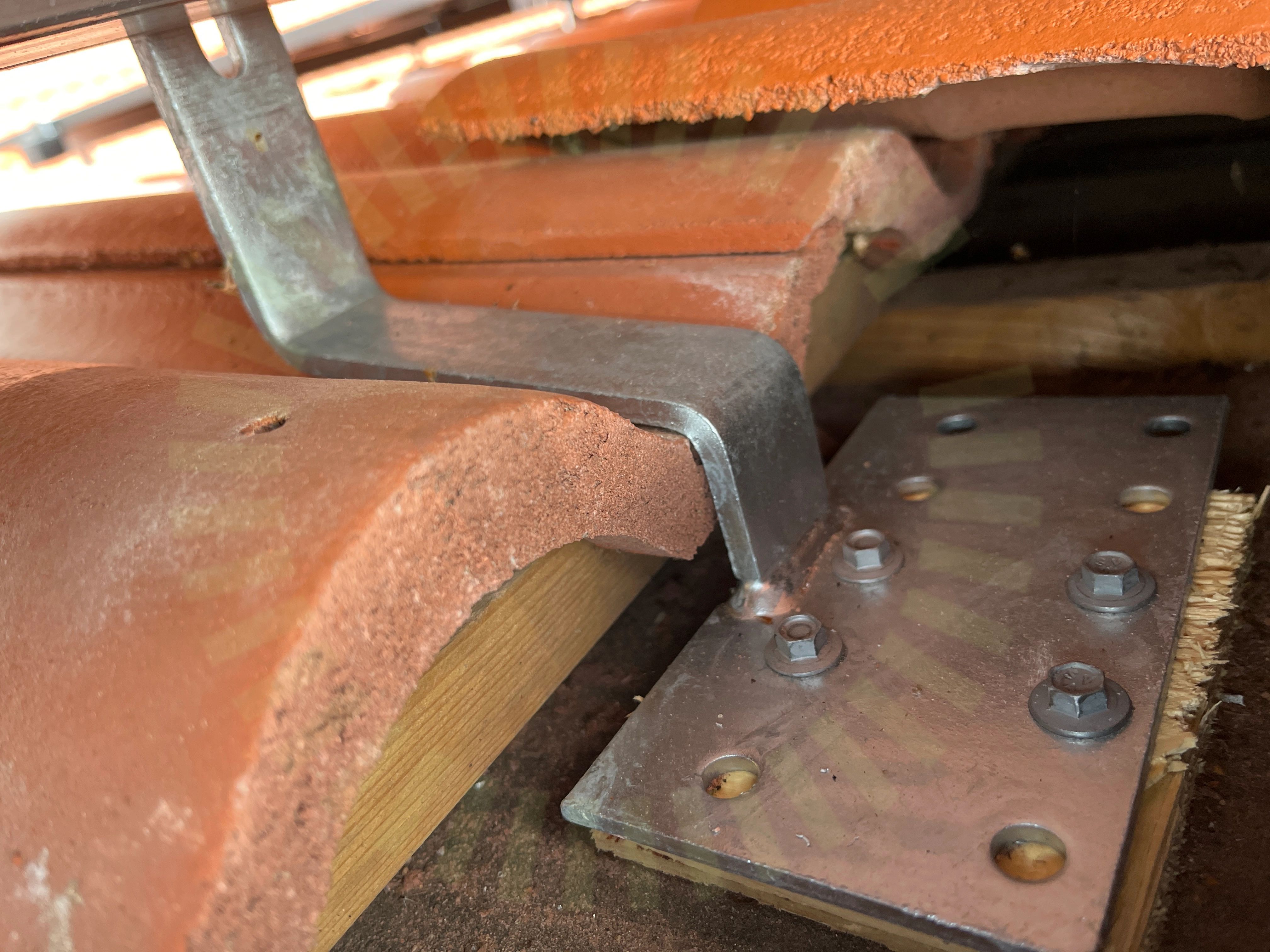

5.4 Underliggande takpanna
Inte godkändFelaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16
5.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenskarvarTakets lutningTakgenomföringVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Takstolsinfästning
