Besiktningsrapport
9.6
Installation genom
Delidel
Datum
6 februari 2026
Ort
Västra Frölunda, Västra Götalands län
Mittklämmor
Skenskarvar
DC Kontakter
Väderskydd
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Säkerhetsbrytare AC
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/19

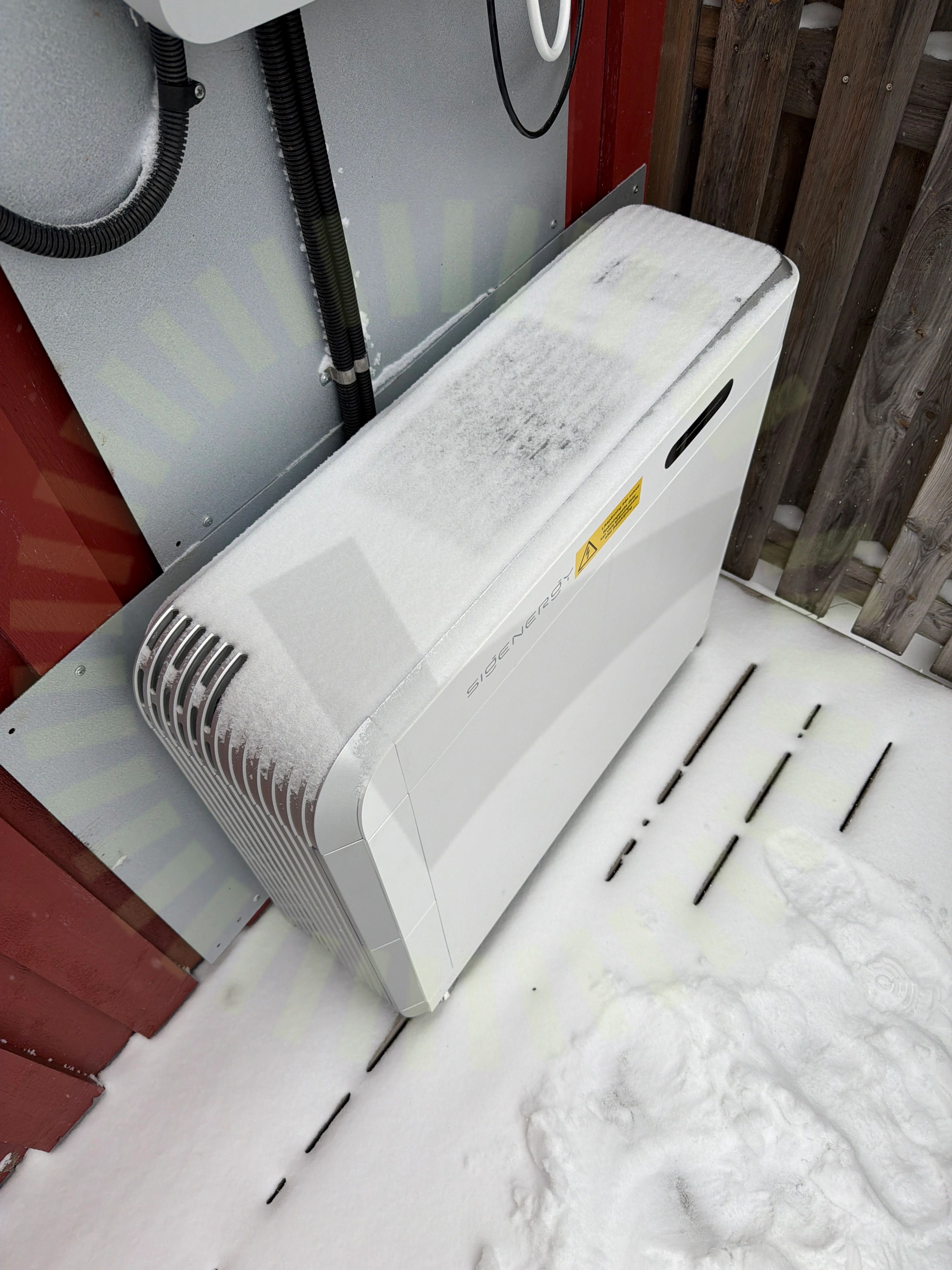

2.1 Väderskydd
Inte godkänd
Batteriet är inte väderskyddat.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4
Godkända kontrollpunkter
18/19
Avstånd närliggande objekt
Avstånd till hav
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Golvinfästning
Lutning
Placering av batteri
Sammansättning av batterimoduler
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Underliggande material - metall
Uppfästning av kablage
Utrymme
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/19
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
2/25
5.1 Mittklämmor
Inte godkänd
Mittfäste är inte åtdraget. Mer än en klämma.

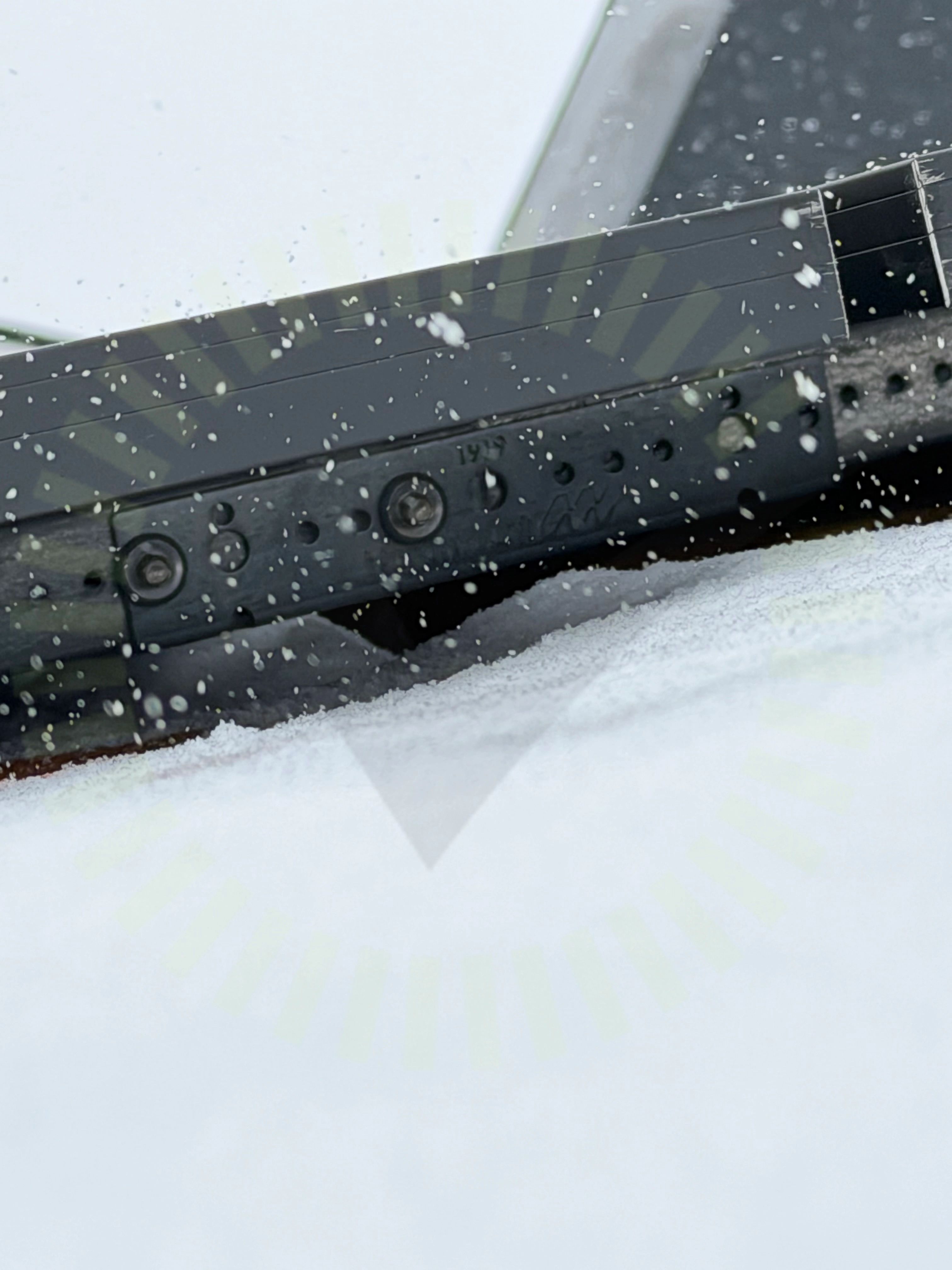

5.2 Skenskarvar
Inte godkänd
För få skruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 5
Godkända kontrollpunkter
23/25
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Shims
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

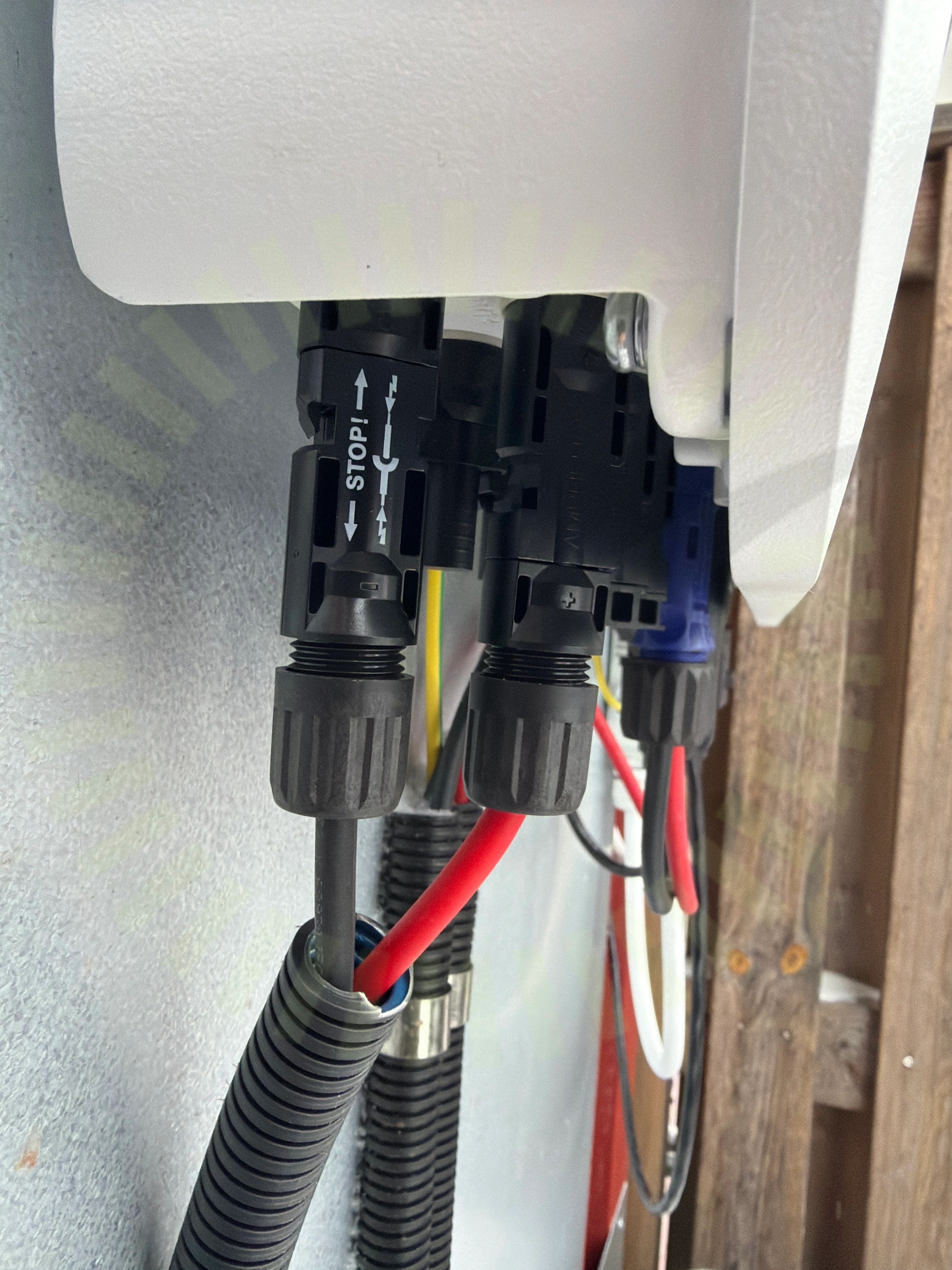

7.1 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
35/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
