Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Smart Solar Norden

Datum

19 september 2023

Ort

Västervik , Kalmar län
PEN-ledare
Ändklämmor skruv
Skenskarvar
77% godkända23% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Råspont
VäxelriktareSolarEdge: SE3K-10K
TillbehörUndercentral
Smart Solar Norden

Installerad av Smart Solar Norden som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

3/13
Panelkablagets böjradie

2.1 Panelkablagets böjradie

Inte godkänd

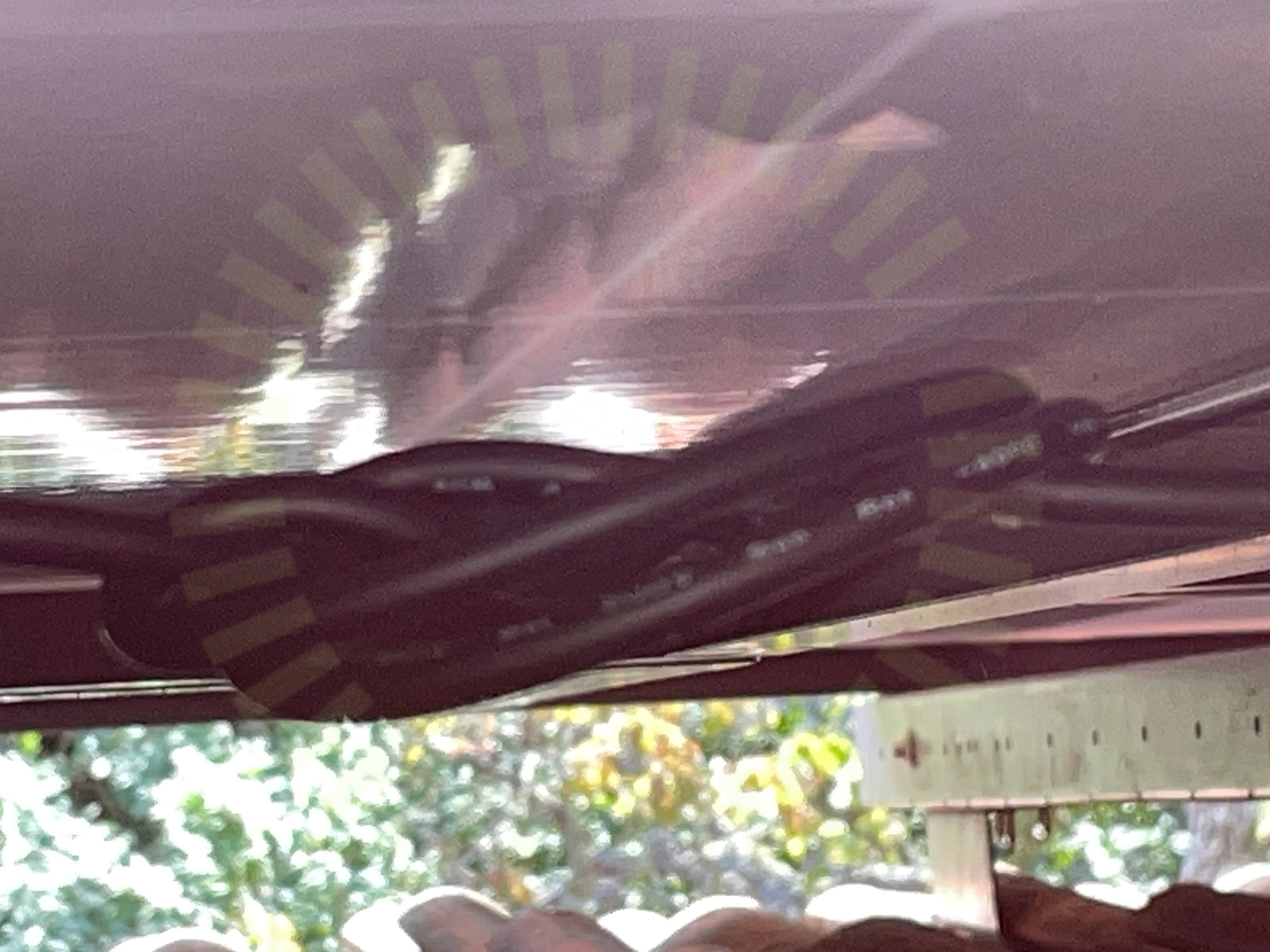

DC-kablar har en för skarp böjradie.

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

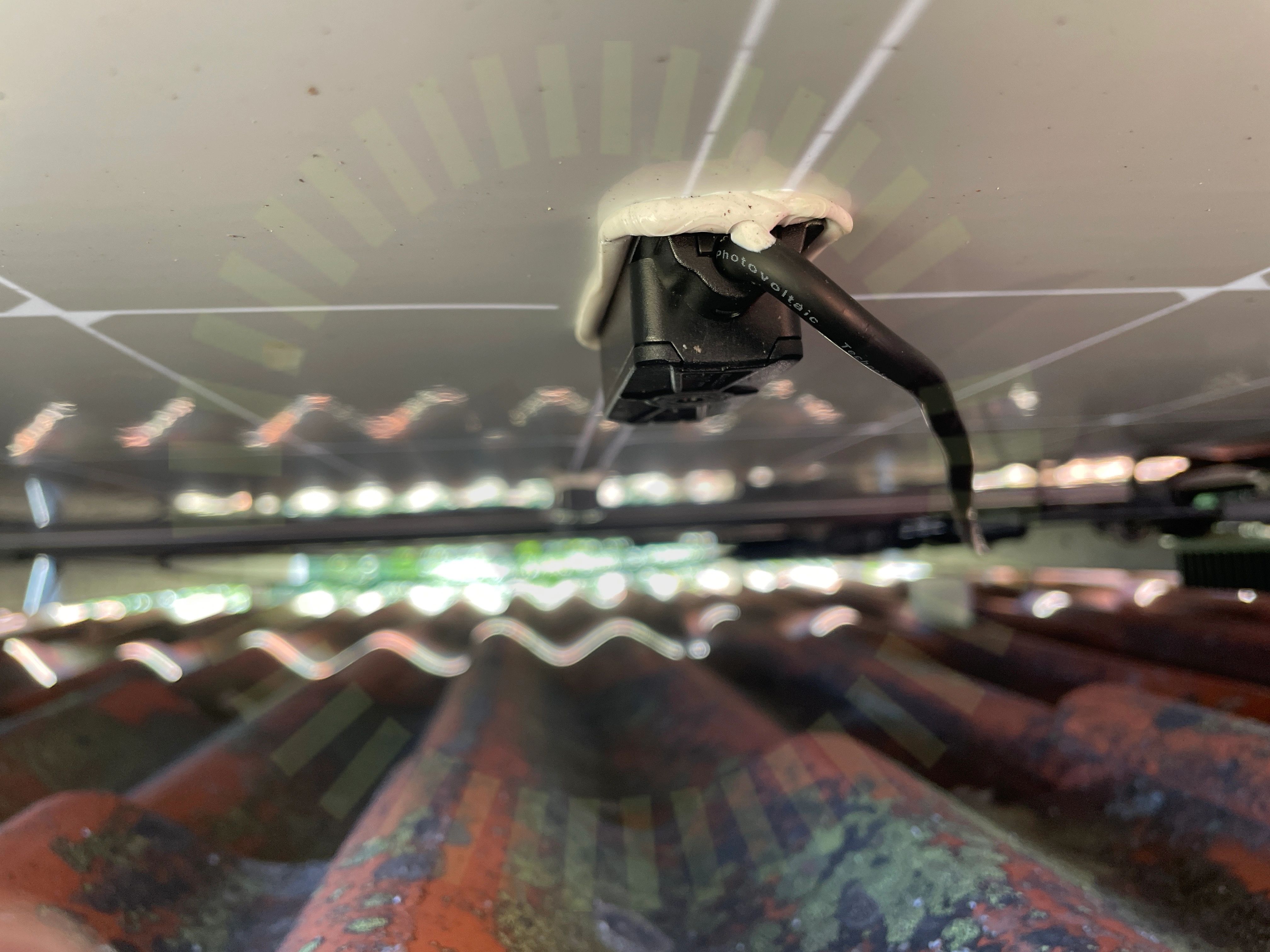

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

2.3 Stress på kontakter

Inte godkänd

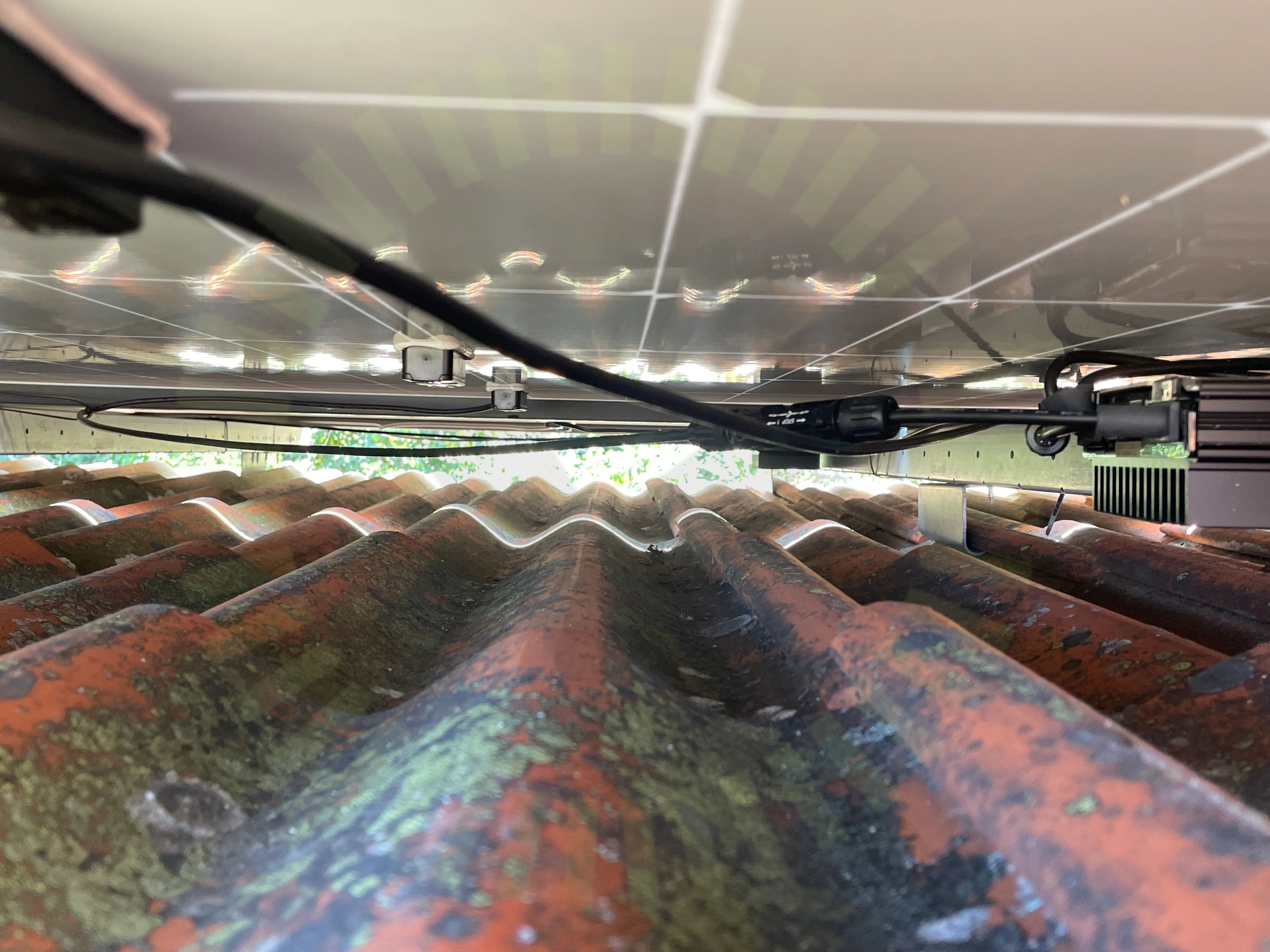

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/13
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradeSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

3.1 Dragavlastade

Inte godkänd

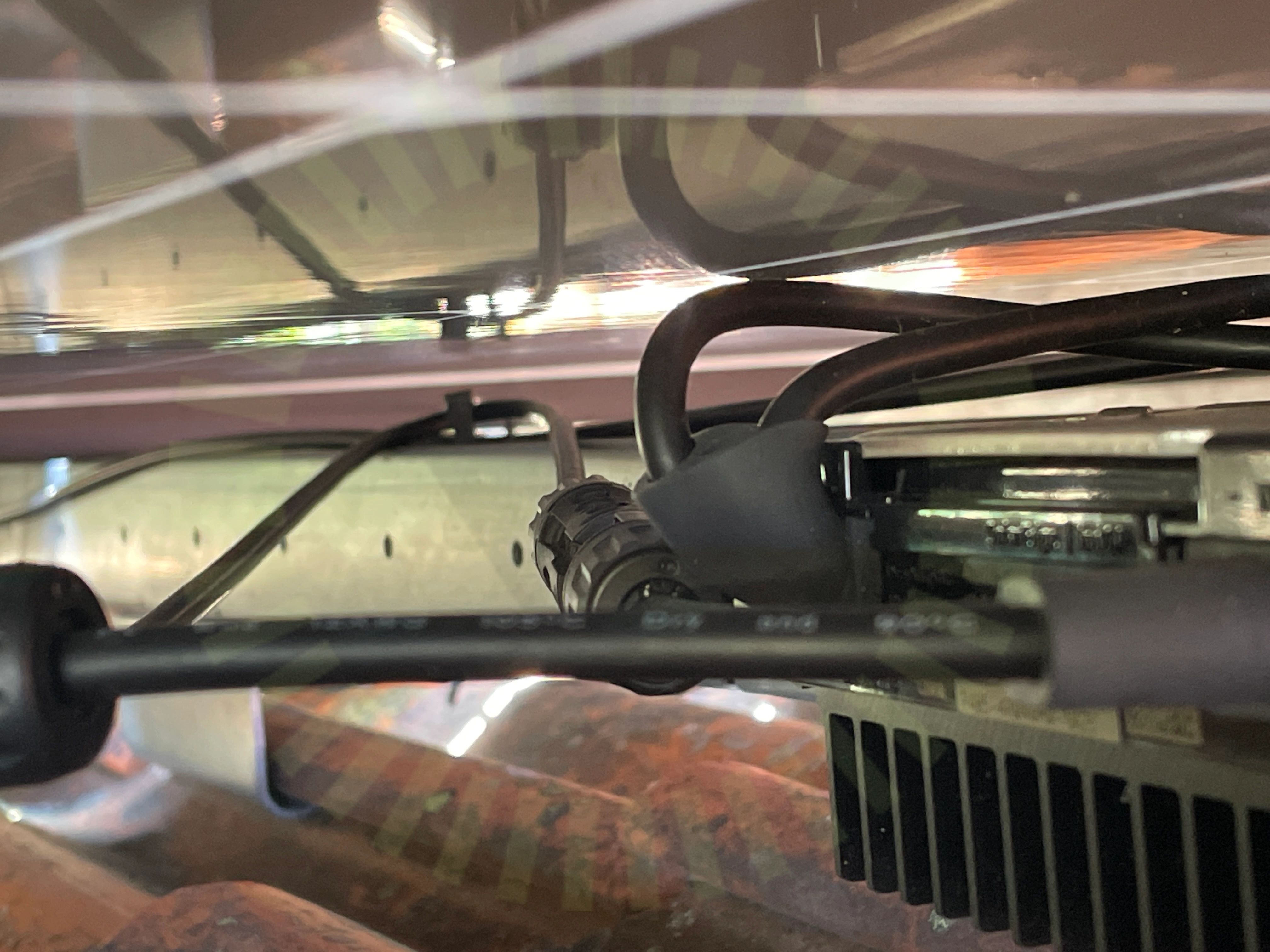

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Weland Stål: Råspont

Anmärkningar

8/22

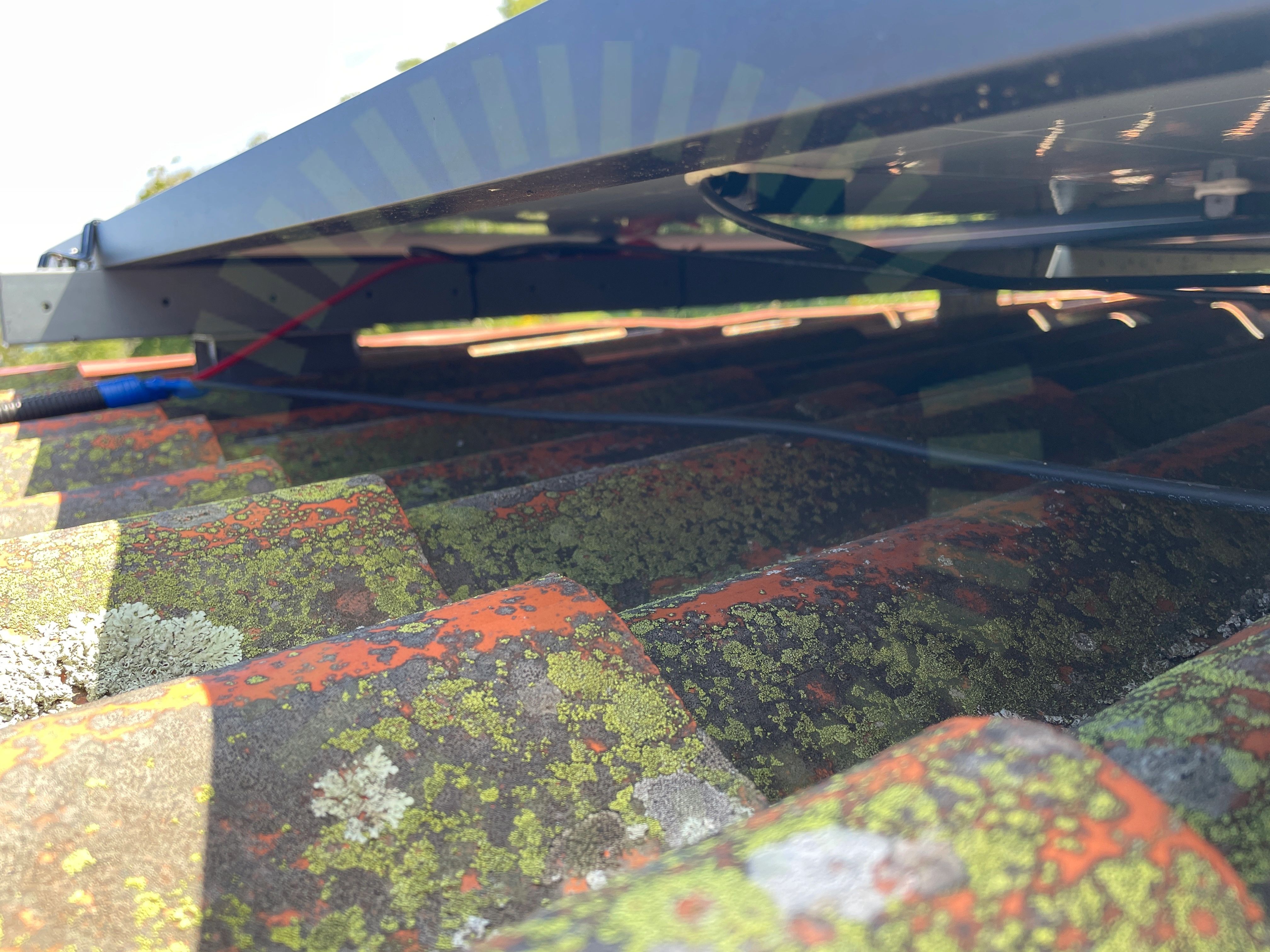

Kabeldragning mellan takytor

4.1 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat mellan takytor.

SS 436 40 00 (712.522.101)

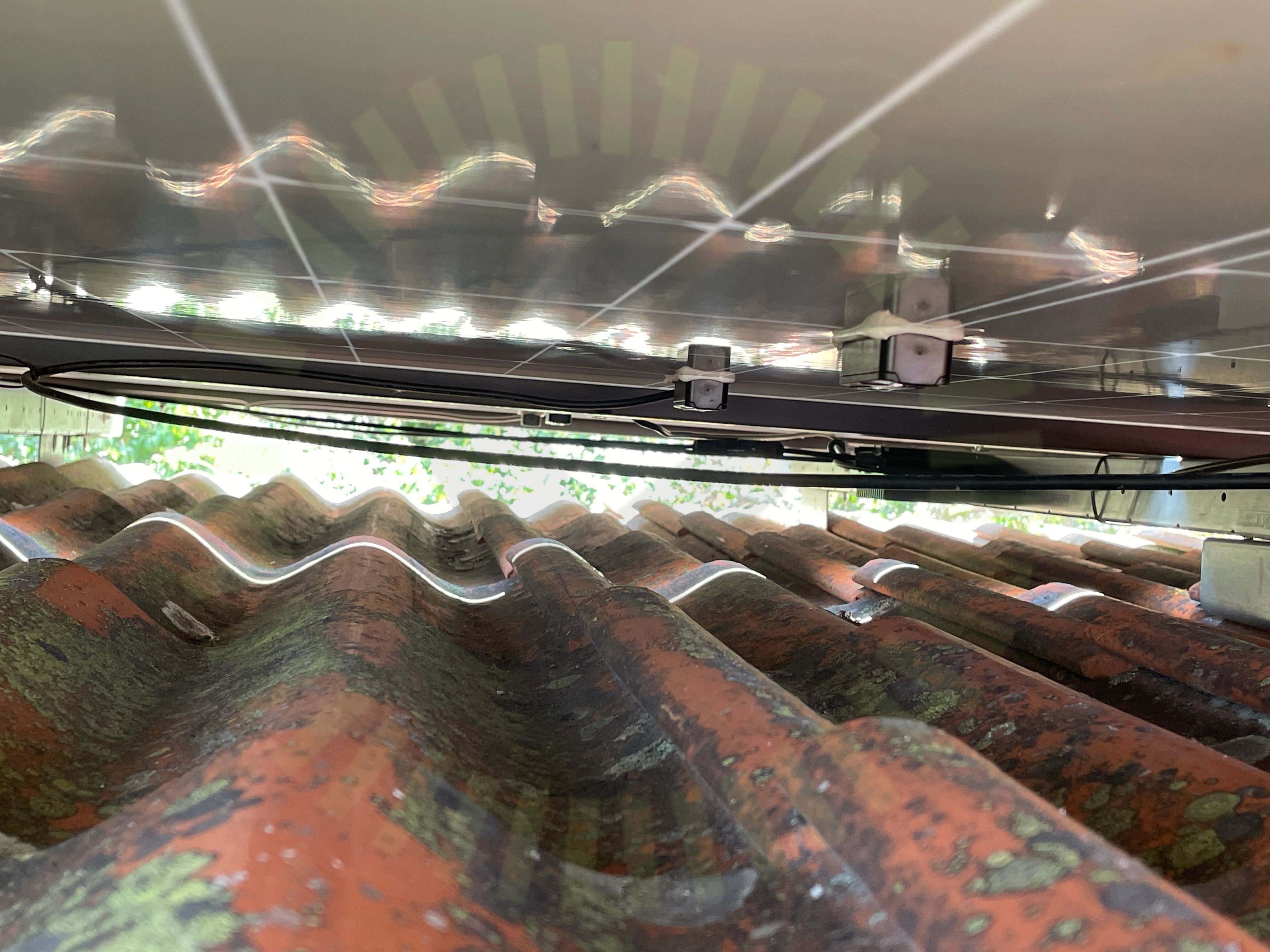

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning
Takkrokarnas CC

4.4 Takkrokarnas CC

Inte godkänd

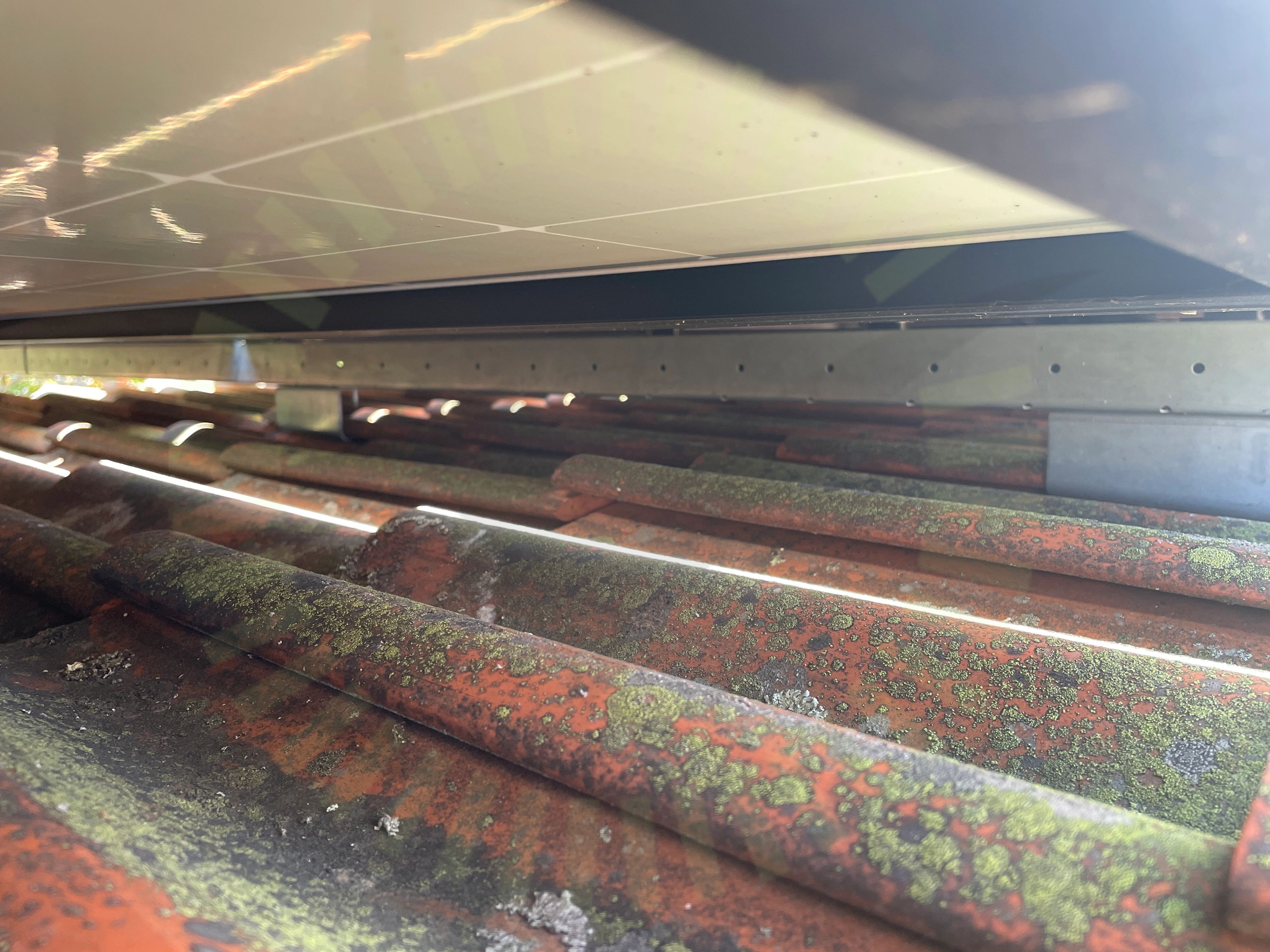

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

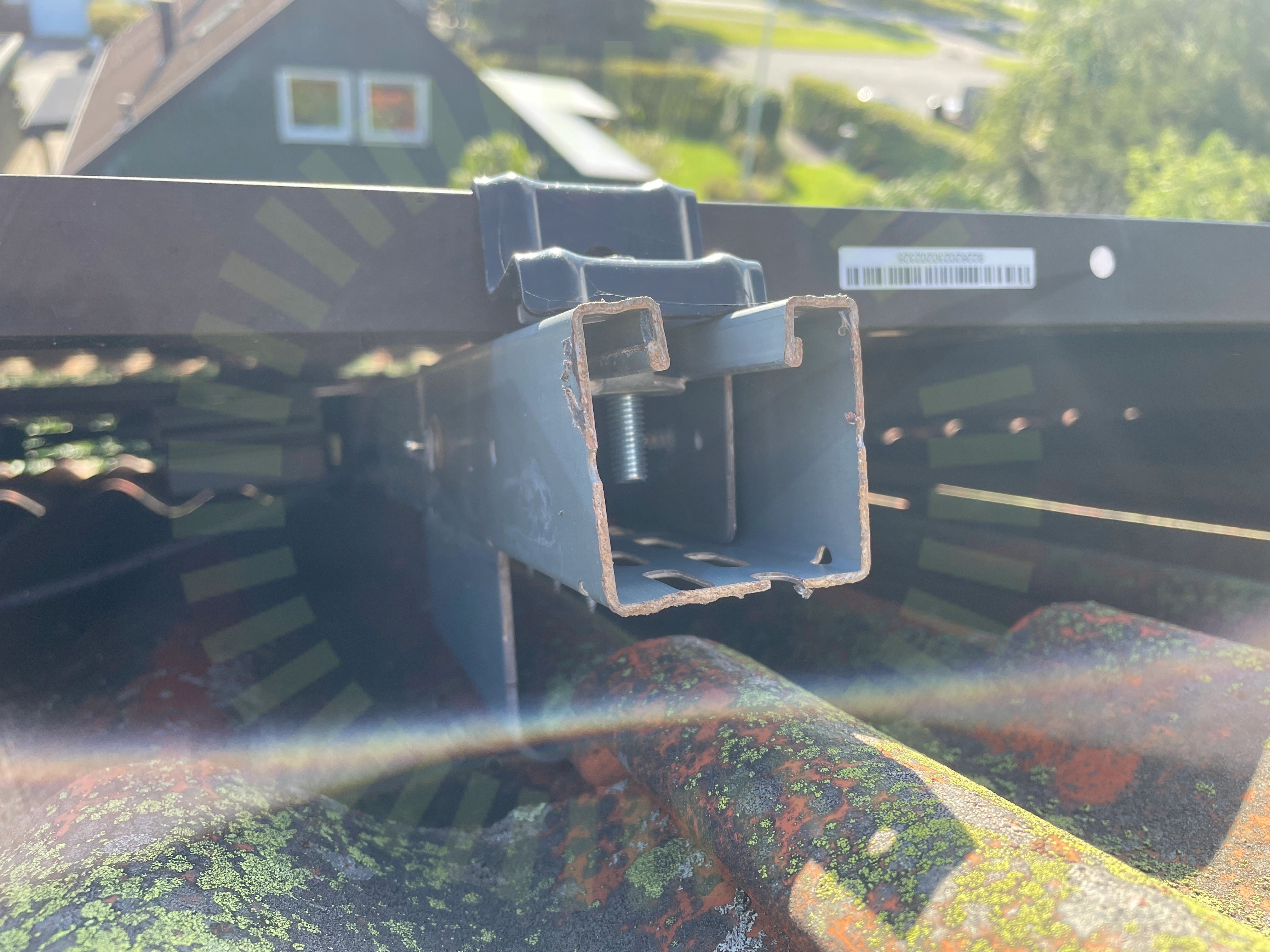

Skenskarvar

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.7 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

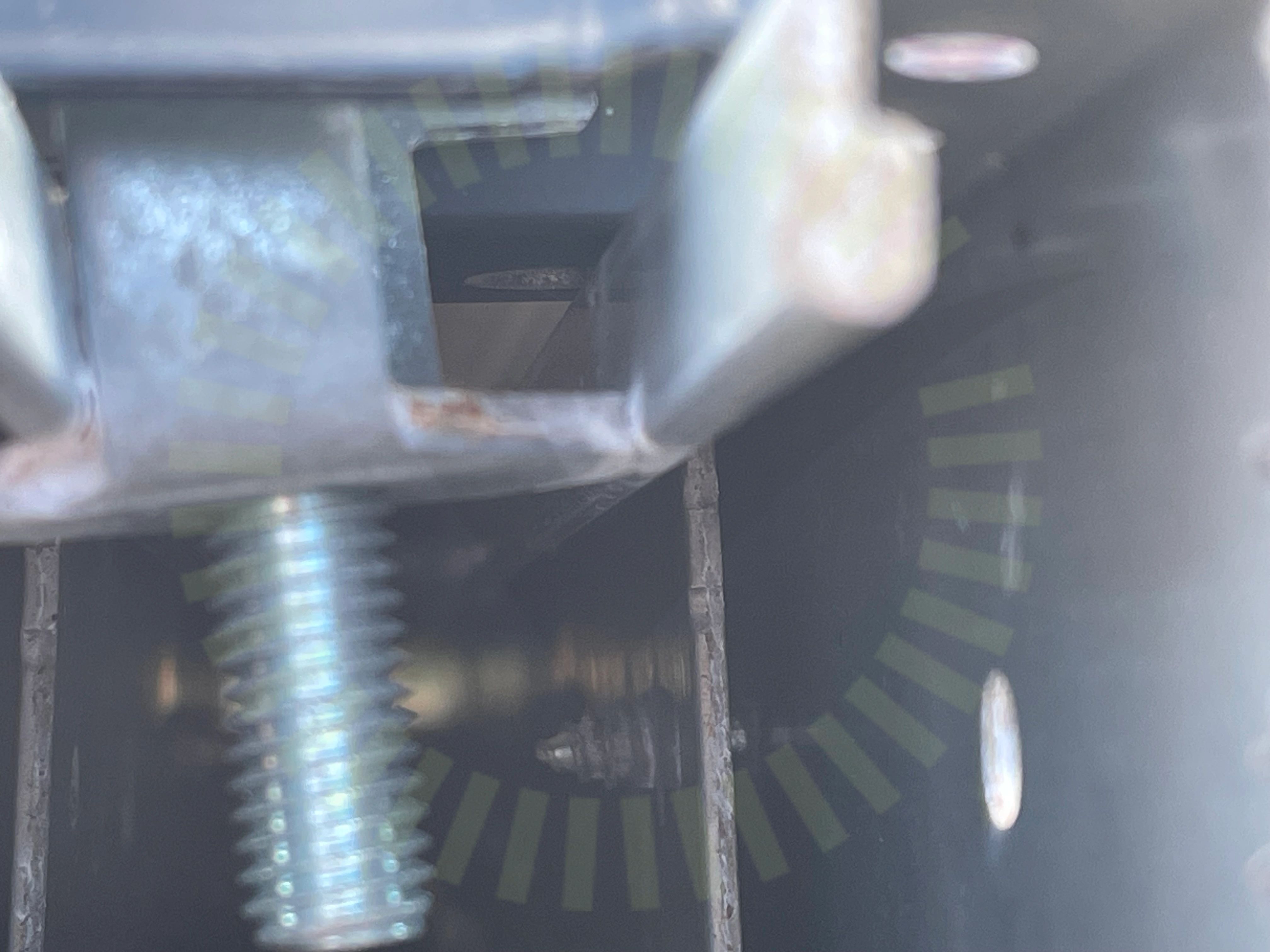

Ändklämmor skruv

4.8 Ändklämmor skruv

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/22
Främmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/22
Klämmor rätt förläggningRåspontsinfästningTvådelad Takkrok

Undercentral

Anmärkningar

1/8
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFasskenaFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

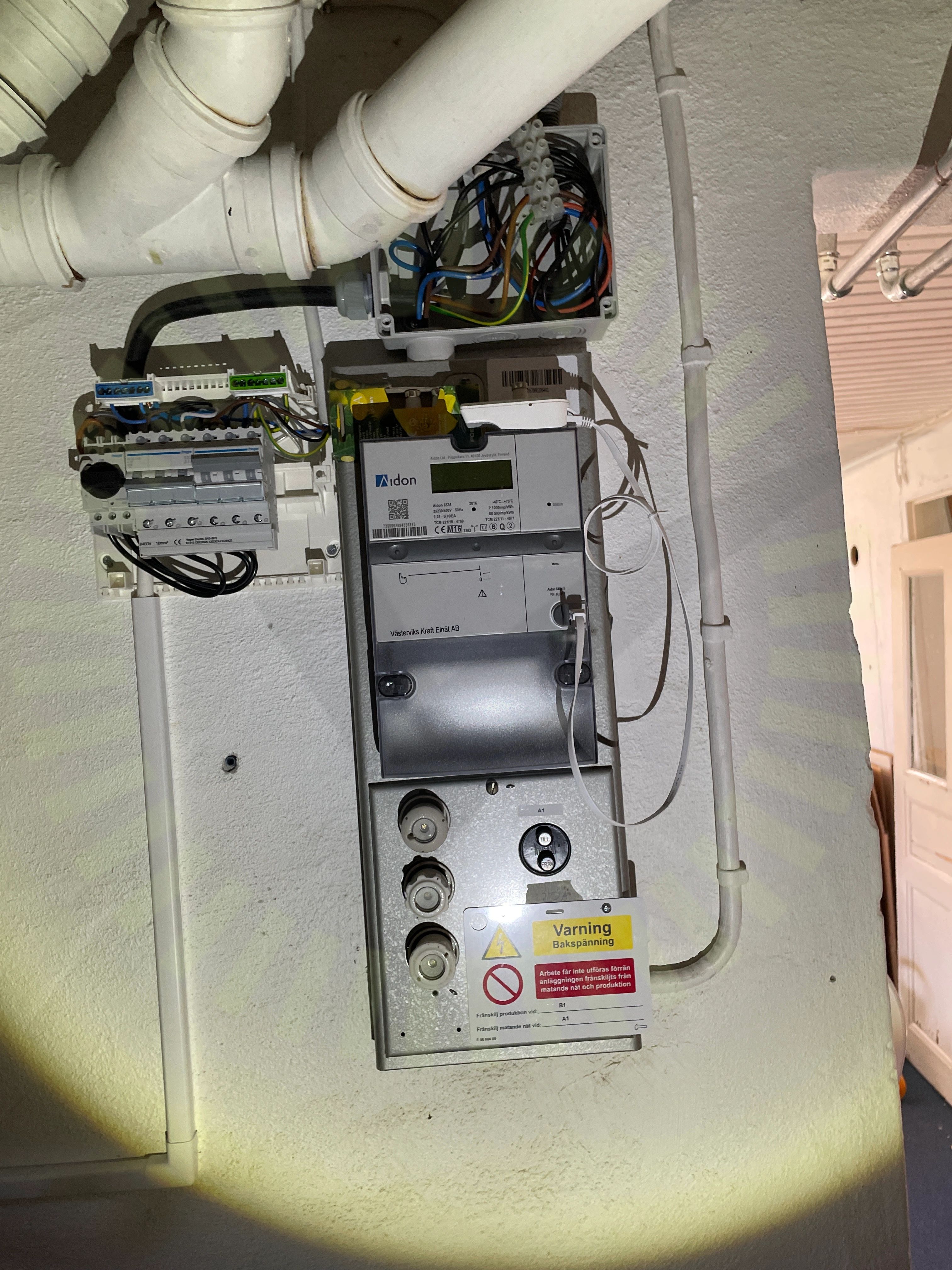

Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

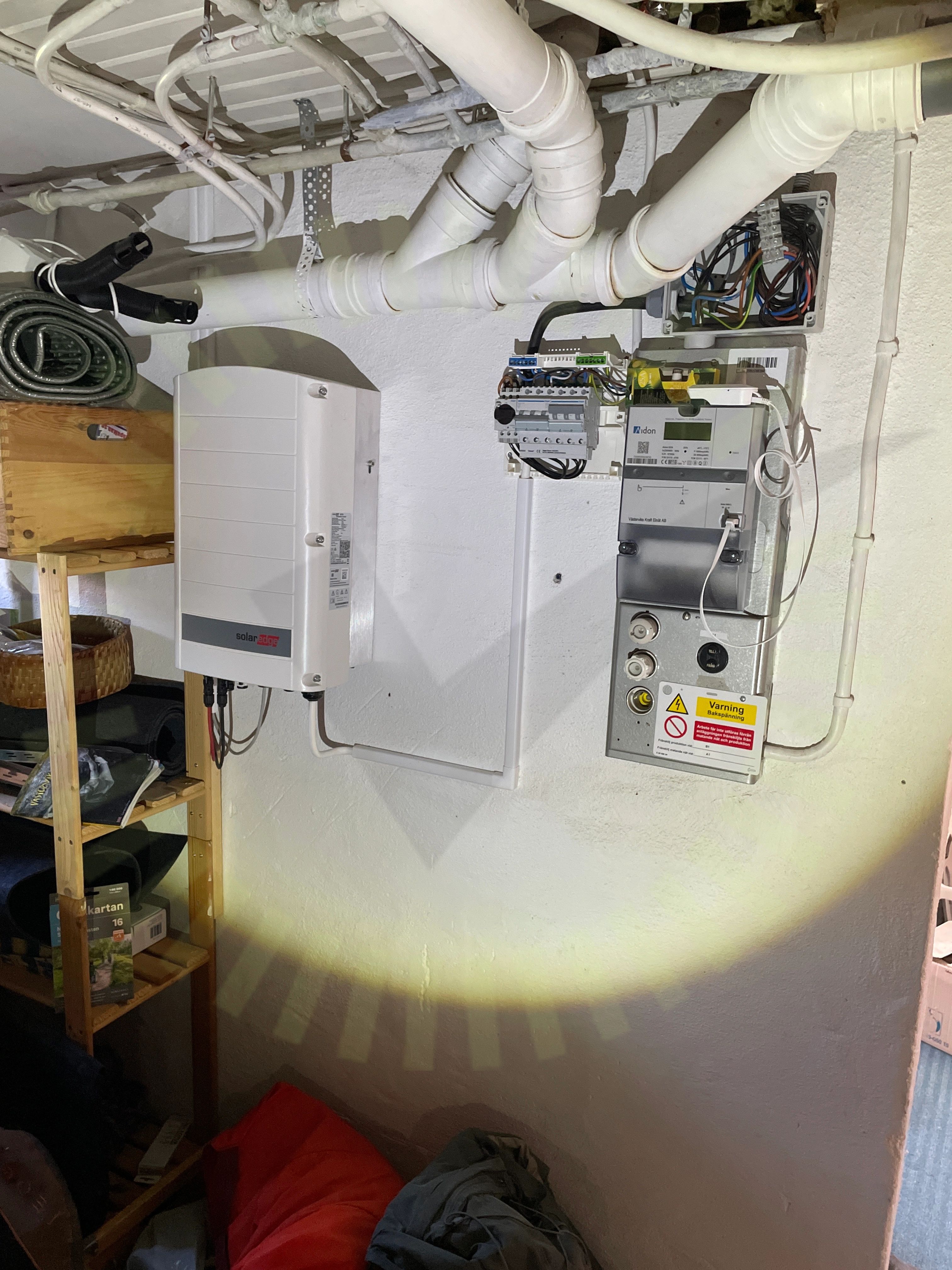

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Varning för backspänning

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

4/33

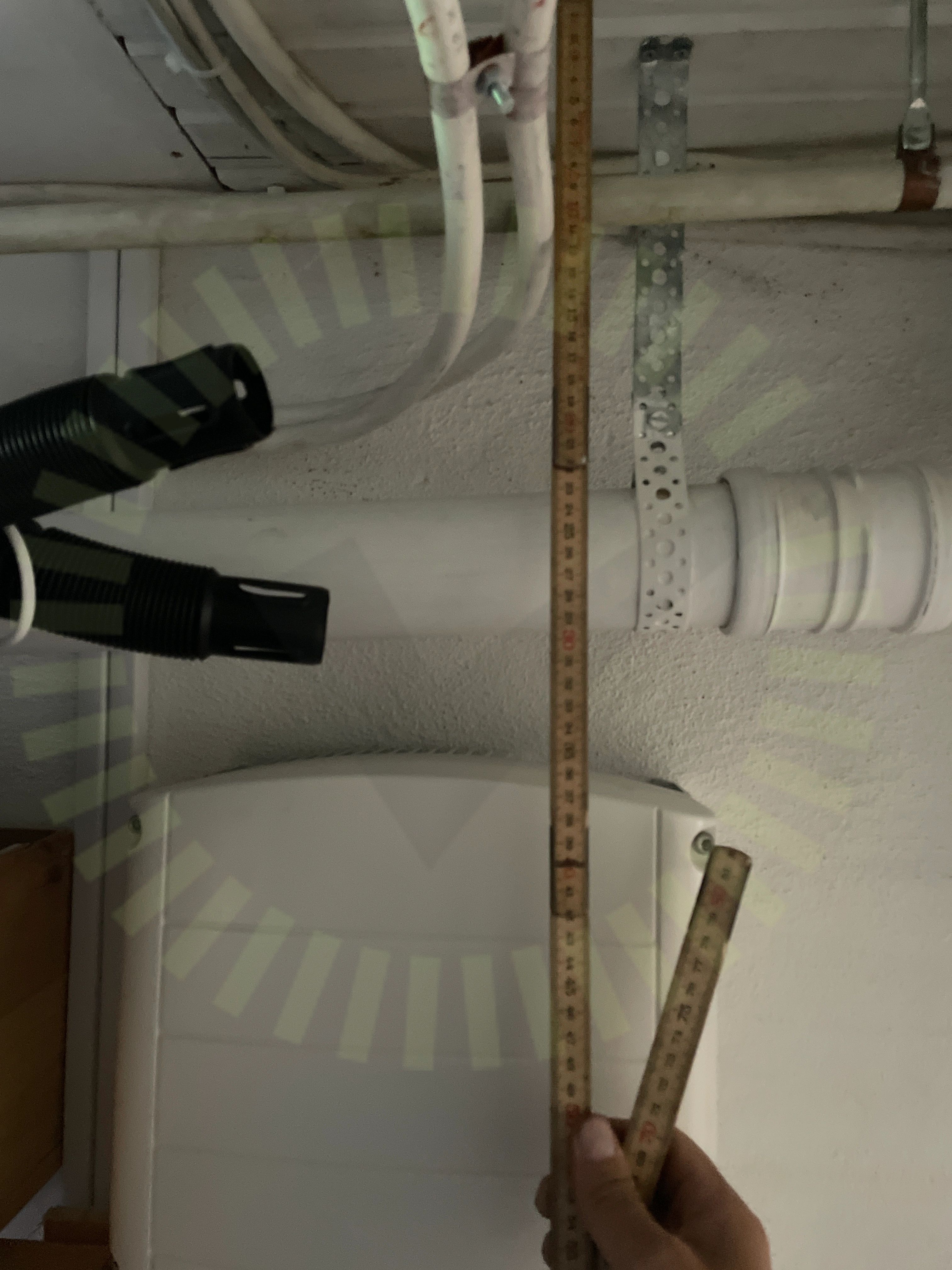

Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6
DC Kablage förläggning

7.2 DC Kablage förläggning

Inte godkänd

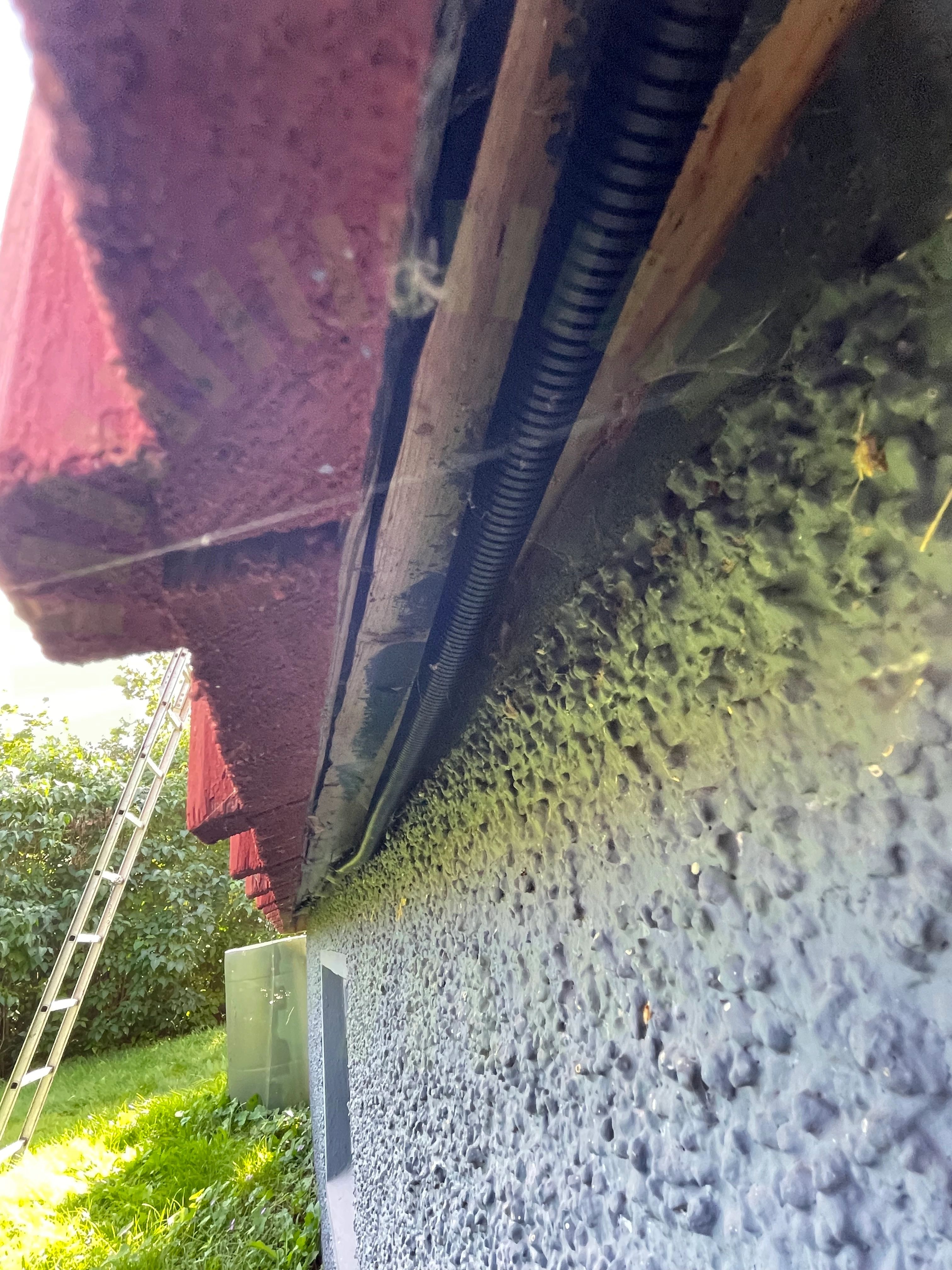

Kablarna är inte uppfästa så de har tillräckligt stöd.

Dubbel matning

7.3 Dubbel matning

Inte godkänd

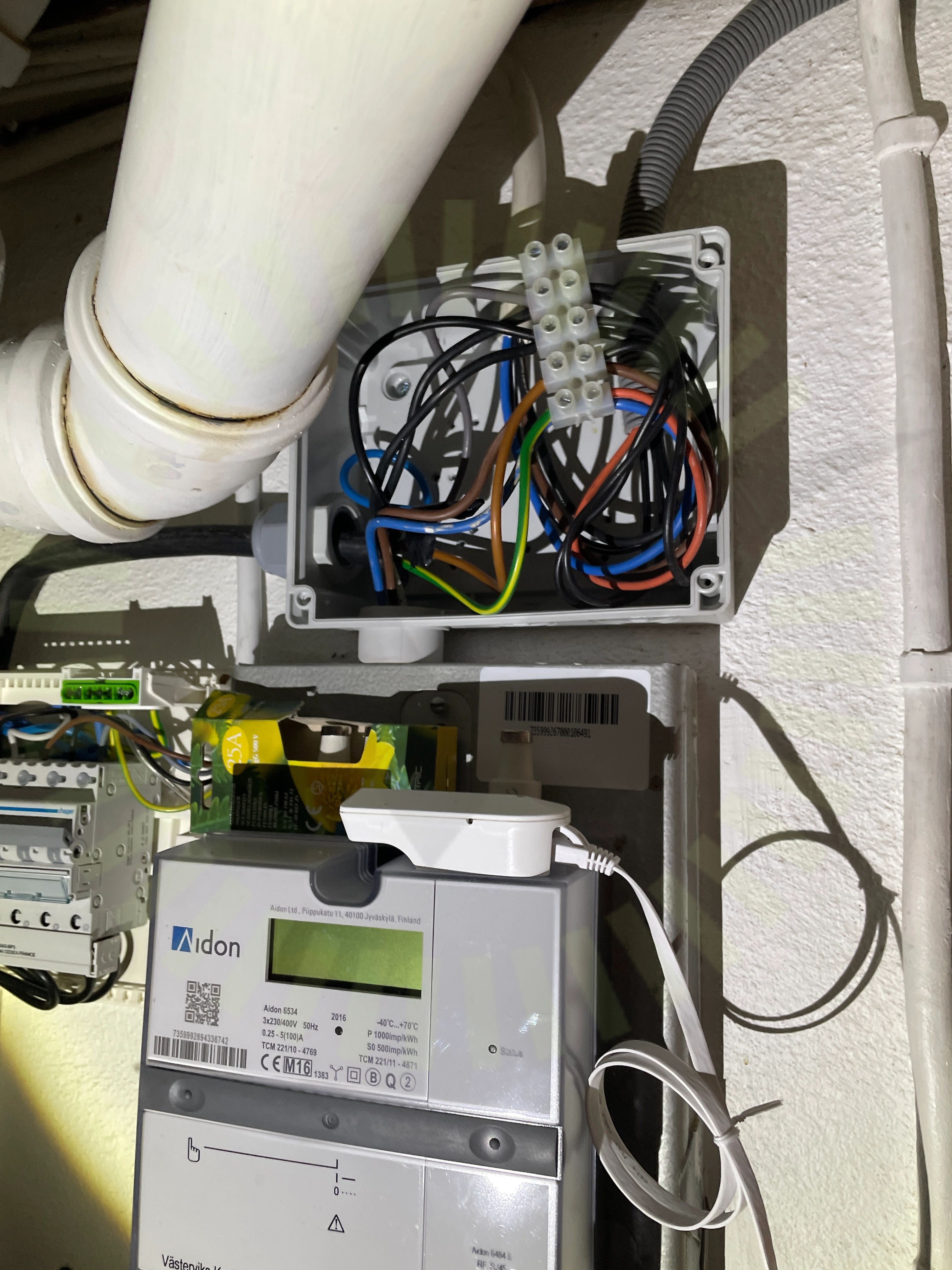

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

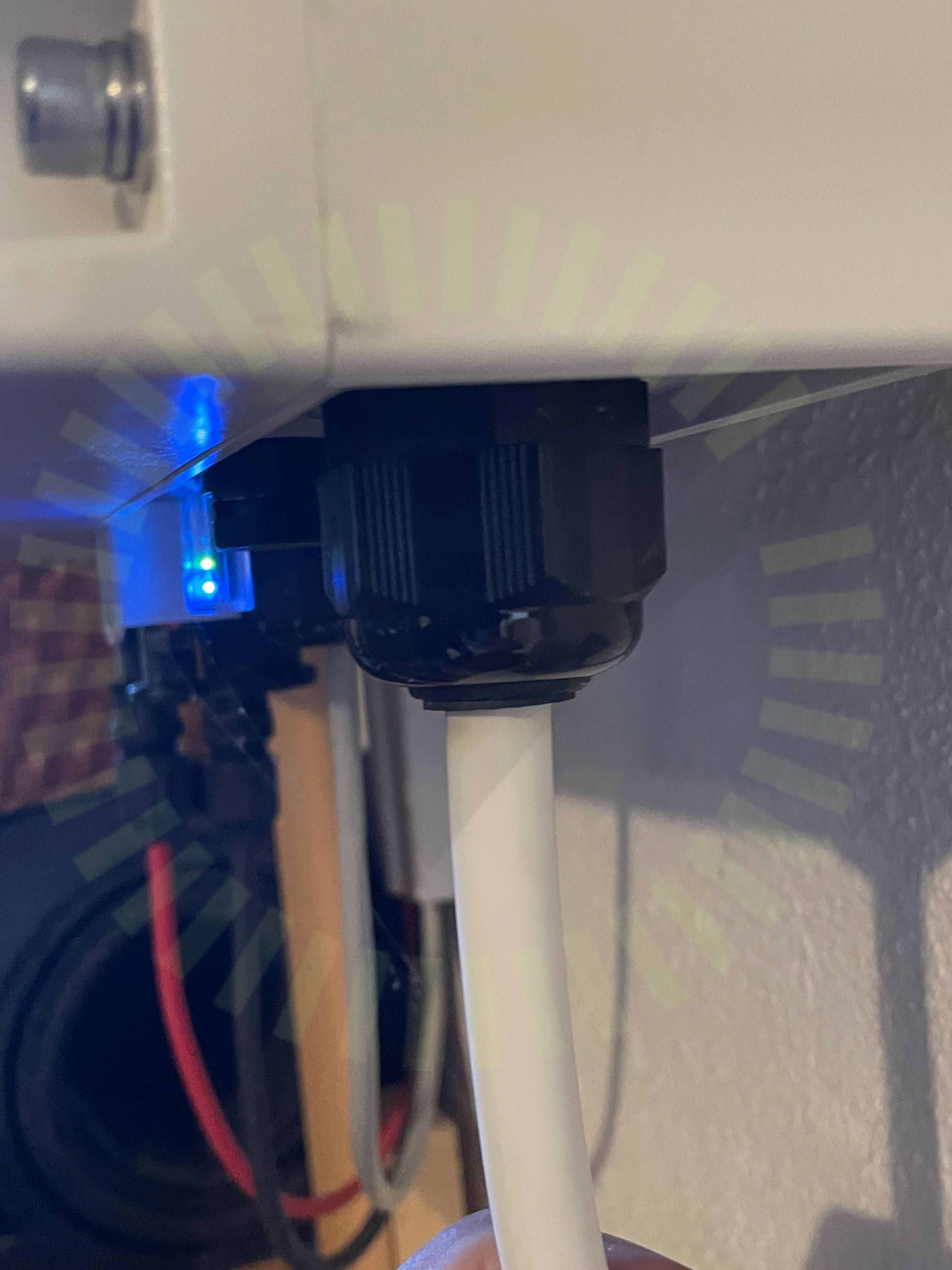

Förskruvning

7.4 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

Godkända kontrollpunkter

29/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetDC Kablage egenskaperDC Kablage skyddEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
