1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.9
Installation genom
Revolt Powercharge AB
Datum
1 juli 2024
Ort
Vendelsö , Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Läktfästen
VäxelriktareSunGrow: SH5-10RT-20
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Allmänt
Anmärkningar
1/1

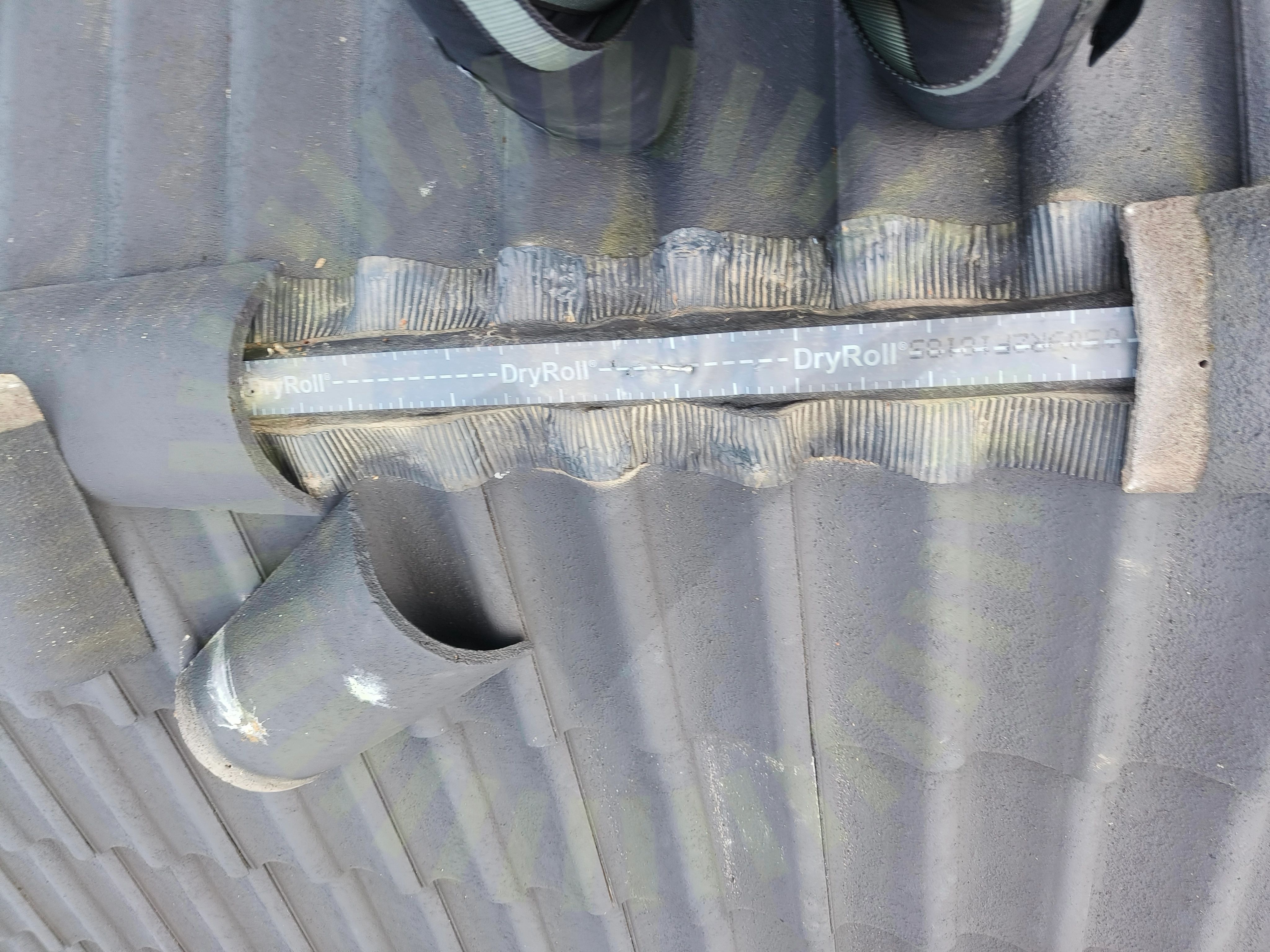

2.1 Takpannor
Inte godkändNockpannor är inte fastspikade där man lossat för att kunna dra kablage.
BYD: HVS Battery-Box Premium (5.1-12.8)
Godkända kontrollpunkter
13/13Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Longi: LR5-54HTB
Anmärkningar
1/17

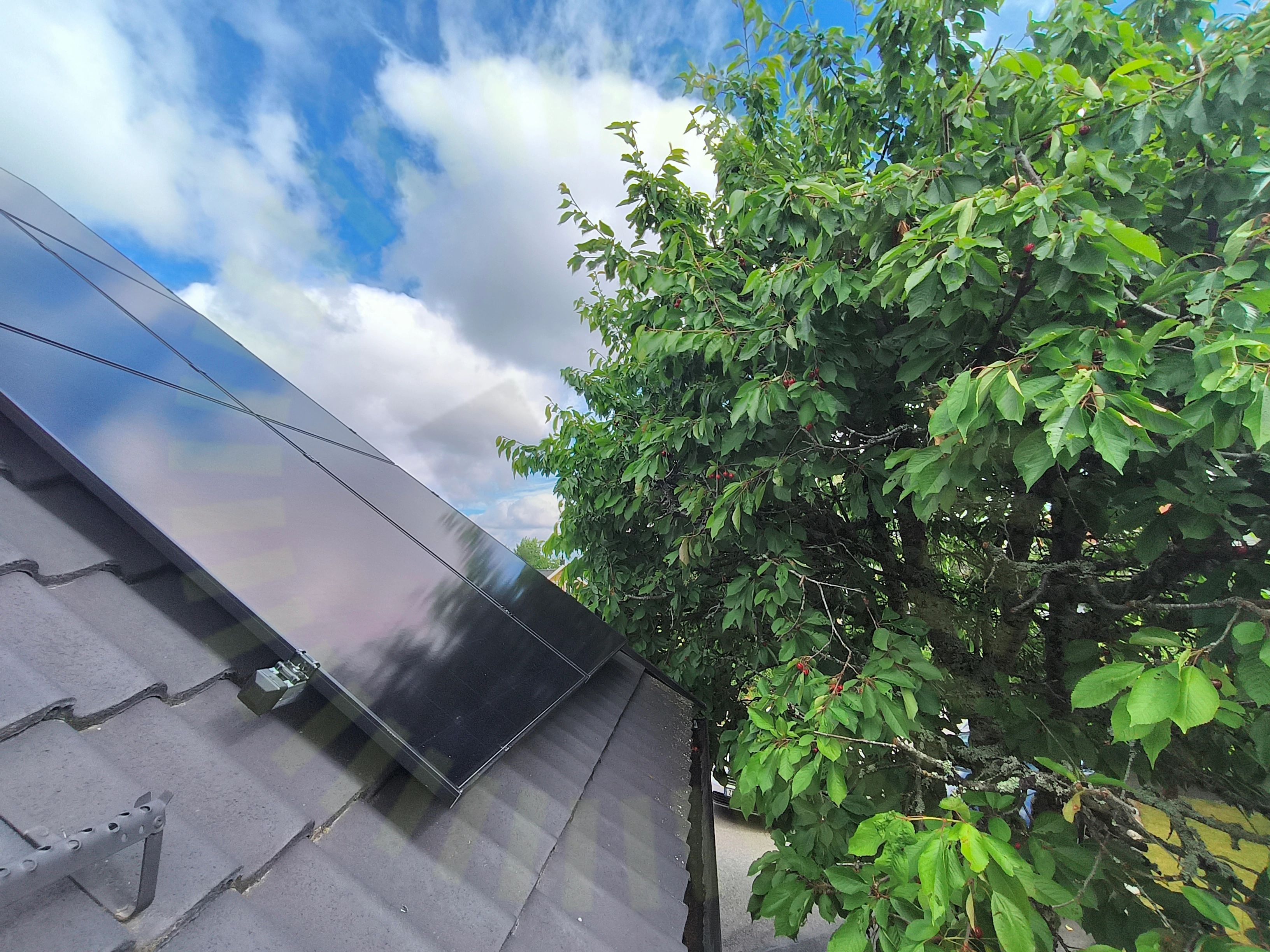

5.1 Skuggning
Inte godkändPanel placerad i permanent skugga.
Installation Manual for LONGi Solar PV Modules V18, Sida 9
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning
SunGrow: SH5-10RT-20
Anmärkningar
1/41
6.1 DC Kontakter
Inte godkändKontakter är felaktigt monterade, får ej bottnas.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
39/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/41Strängdesign
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/1

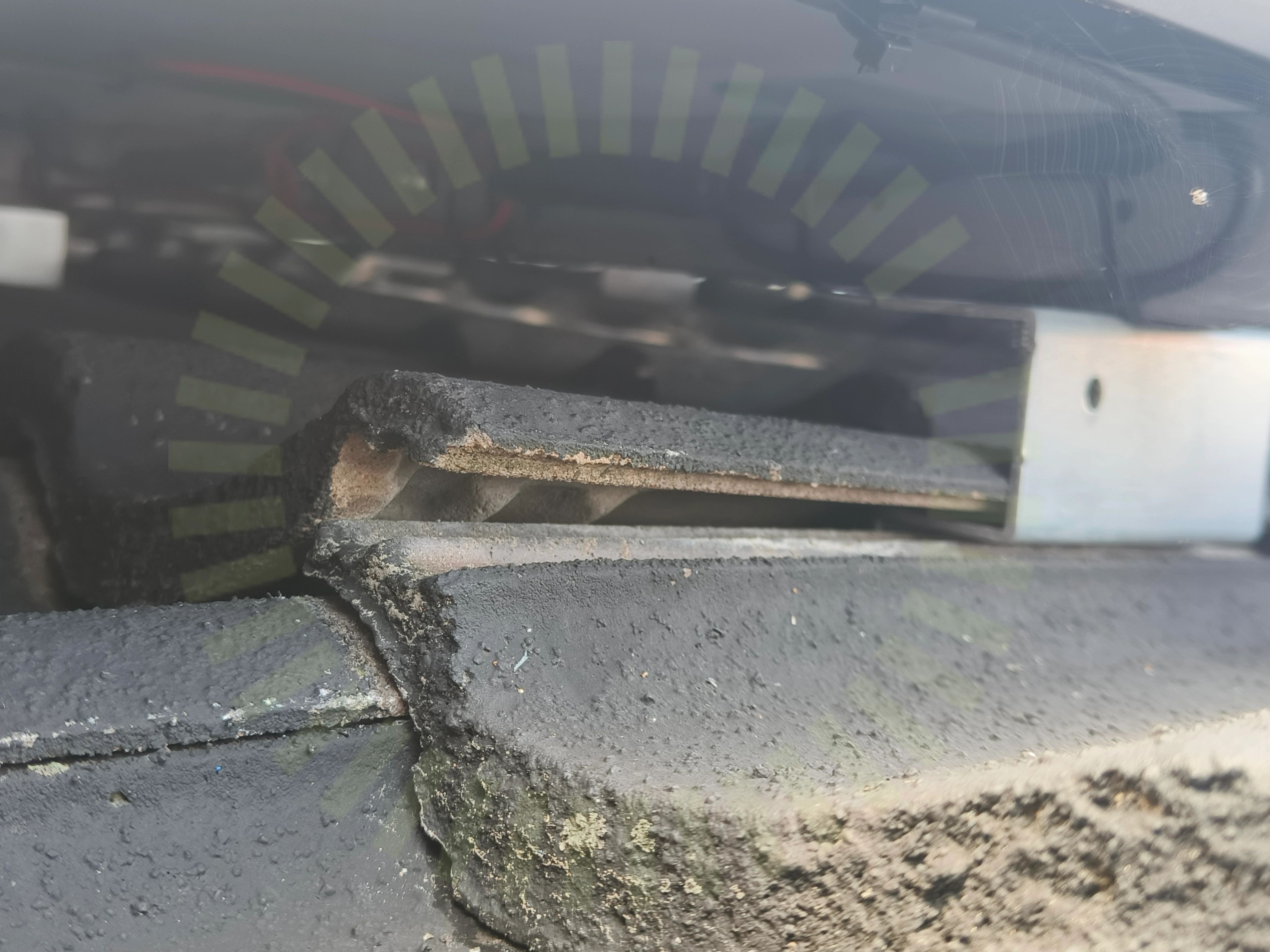

8.1 Glipa mellan takpannor
Inte godkändStora glipor mellan takpannor, på kanten av panelfält, risk för att vatten kommer in under takpannor. Pannor ej utslipade.
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Weland Stål: Läktfästen
Anmärkningar
5/21

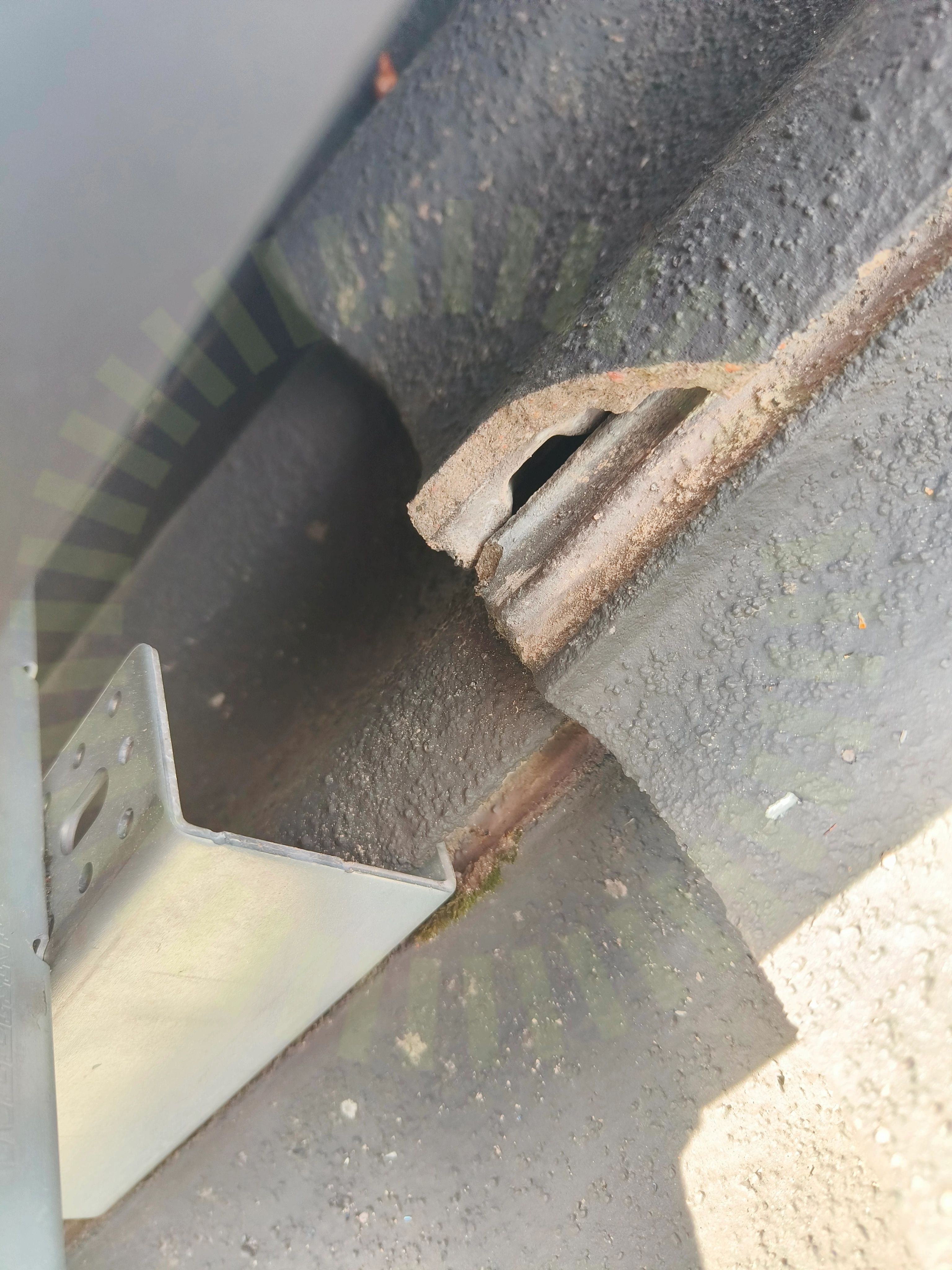

10.1 Skador
Inte godkändSkador noterade på montagesystemet. Trasig takpanna.
10.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 45 cm.
Tillverkarens anvisningar
10.3 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt 99 cm.
Snö- och vindlastberäkning
10.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
10.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 180cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkenornas infästningSkenskarvarTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
