Besiktningsrapport

9.5

Installation genom

Svea Solar

Datum

21 februari 2023

Ort

SEXDREGA, Västra Götalands län

Avstånd

Kontakter

Avstånd

90% godkända10% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Anmärkningar

1/14

2.1 Avstånd

Inte godkänd

Luftavstånd från vägg till batteri är 15cm. Tillverkarens anvisningar kräver att det ska vara minst 30cm.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Dekal för varning likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/29

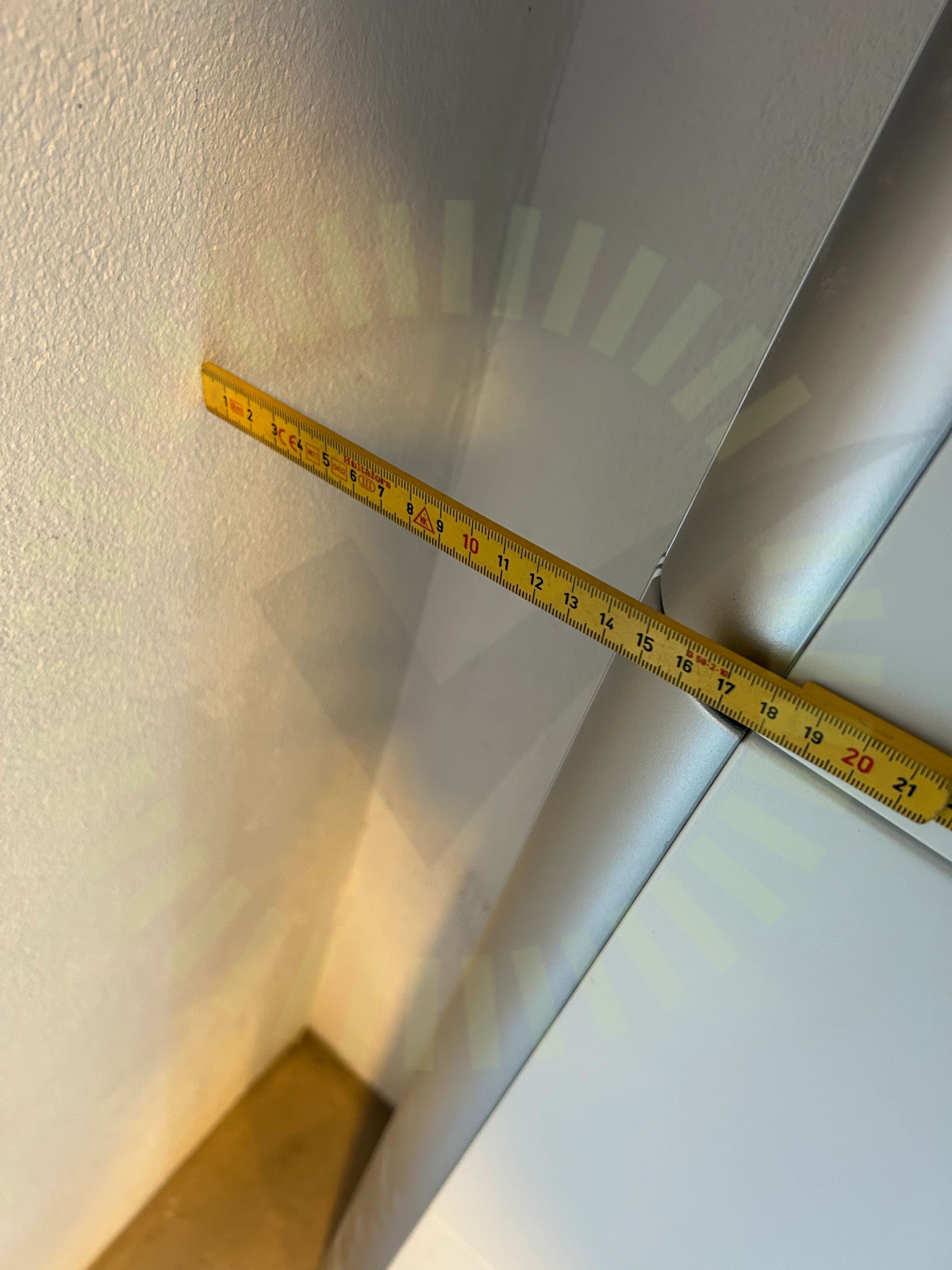

4.1 Avstånd

Inte godkänd

Växelriktaren är inte placerad enligt tillverkarens anvisningar. För litet luftavstånd mellan batteri och växelriktare och för litet avstånd från vägg till växelriktare. Från vägg till VR: 30cm, skall vara minst 35cm Från batteri till VR: 25cm, skall vara minst 40cm

Huawei User Manual Issue 04 (2021-08-10), Sida 22

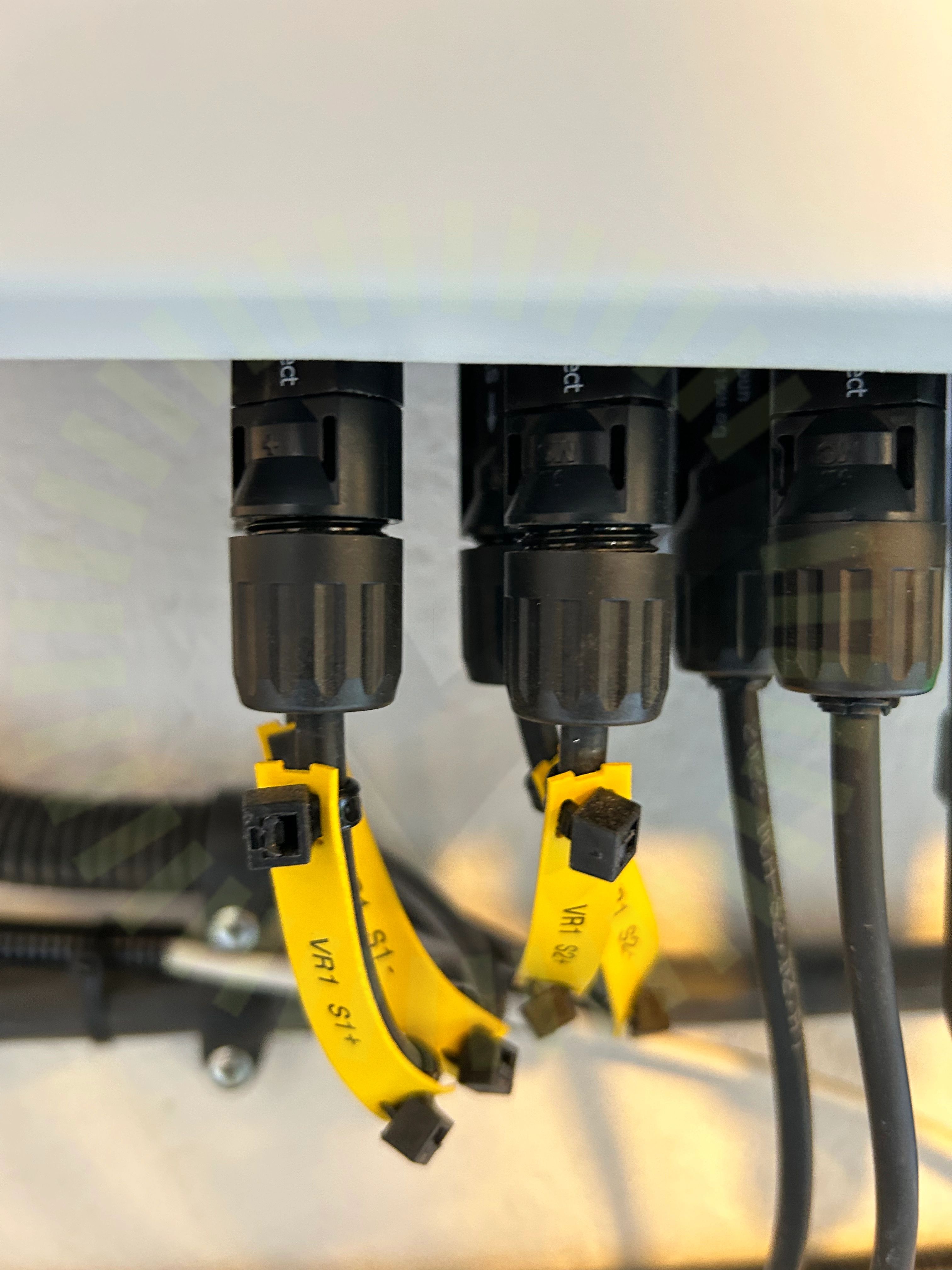

4.2 Kontakter

Inte godkänd

MC4-kontakter i växelriktare är inte åtdragna tillräckligt. De högre är botten dragna.

Huawei User Manual Issue 04 (2021-08-10), Sida 42

4.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

26/29

AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringVentilationVinkel
