Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Enermont

Datum

16 mars 2023

Ort

Lönsboda, Skåne län
Fastsäkring av produkt
Skenornas skarv
Varning för likspänning
88% godkända13% ej godkända

Om installationen

PanelerZnShine: ZXM6-NHLDD144 435-460W
MontagesystemTreeSystem
VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

4/14
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Avstånd till växelriktare

Inte godkänd

Batteriet är placerat för långt från växelriktaren. Avstånd uppmätt till 30m.

Tillverkarens anvisningar
Infästning

2.3 Infästning

Inte godkänd

Det saknas skruvar efter batteriet är monterat.

Tillverkarens montageanvisningar
Fastsäkring av produkt

2.4 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/14
Batteri PEInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Tak 1, TreeSystem

Anmärkningar

2/13

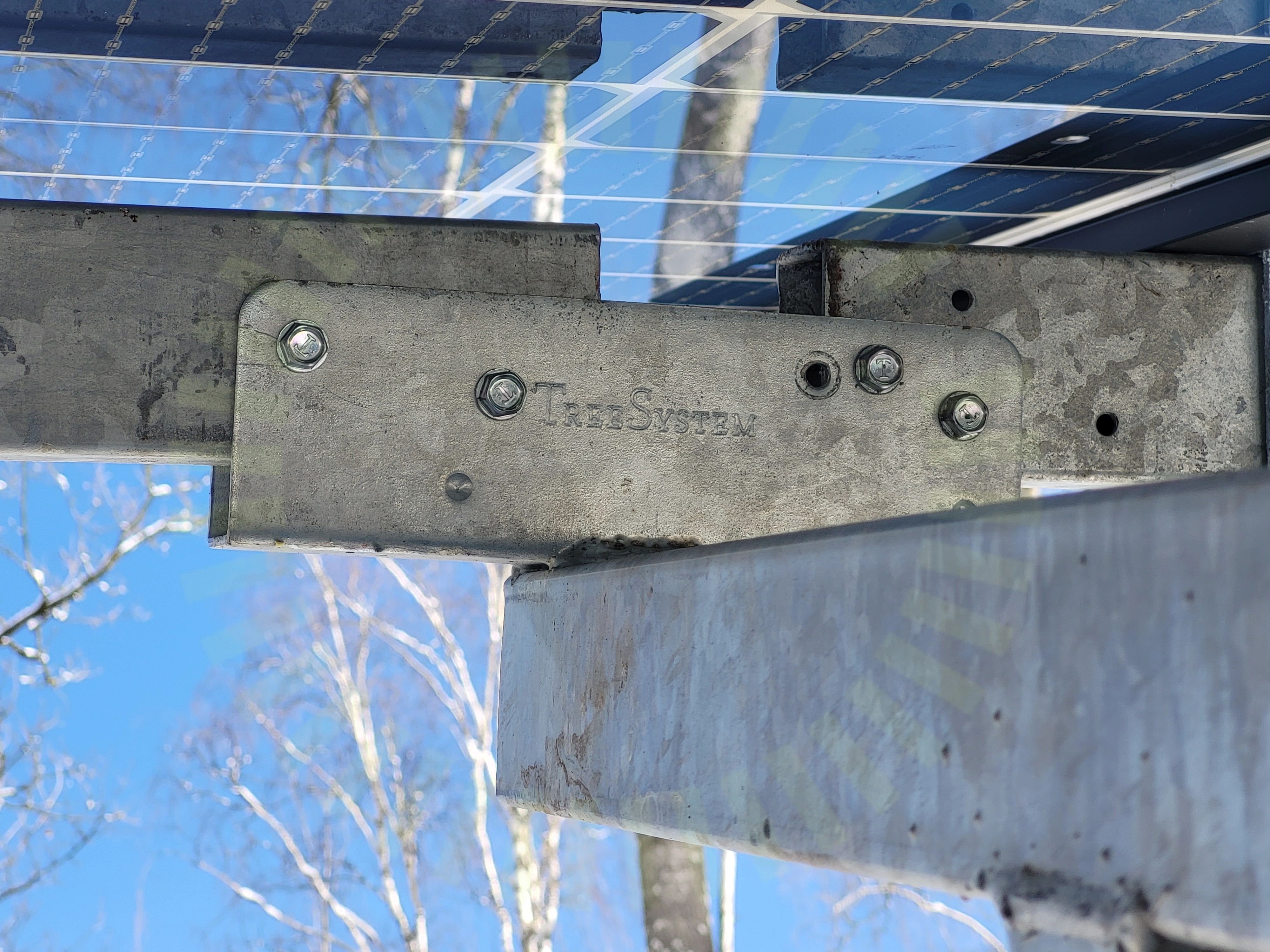

Skenornas skarv

3.1 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Beskrivet avstånd enligt tillverkaren erhålls ej.

Tillverkarens anvisningar

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. På båda markställningarna mätes avståndet upp till 850mm,. Detta stämmer ej överens med varken tillverkarens rekommendationer eller vind och lastberäkningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/13
Främmande materialKabeluppfästningMarkinfästningMittfästeShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor

Tak 1, ZnShine: ZXM6-NHLDD144 435-460W

Anmärkningar

1/9

4.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie. Vissa av kablarna har mindre än 30mm.

Godkända kontrollpunkter

8/9
Avstånd till havetDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPanelramar separerade

Varselmärkning

Anmärkningar

2/5
Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/30
AC Anslutning Växelriktare

6.1 AC Anslutning Växelriktare

Inte godkänd

Förskruvning sluter ej tätt mot kabel.

Godkända kontrollpunkter

29/30
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
