Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Enermont

Datum

16 mars 2023

Ort

Lönsboda, Skåne län
Fastsäkring av produkt
Varning för likspänning
AC Anslutning Växelriktare
88% godkända12% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

4/14
Avstånd

1.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

1.2 Avstånd till växelriktare

Inte godkänd

Batteriet är placerat för långt från växelriktaren. Avstånd uppmätt till 30m.

Tillverkarens anvisningar

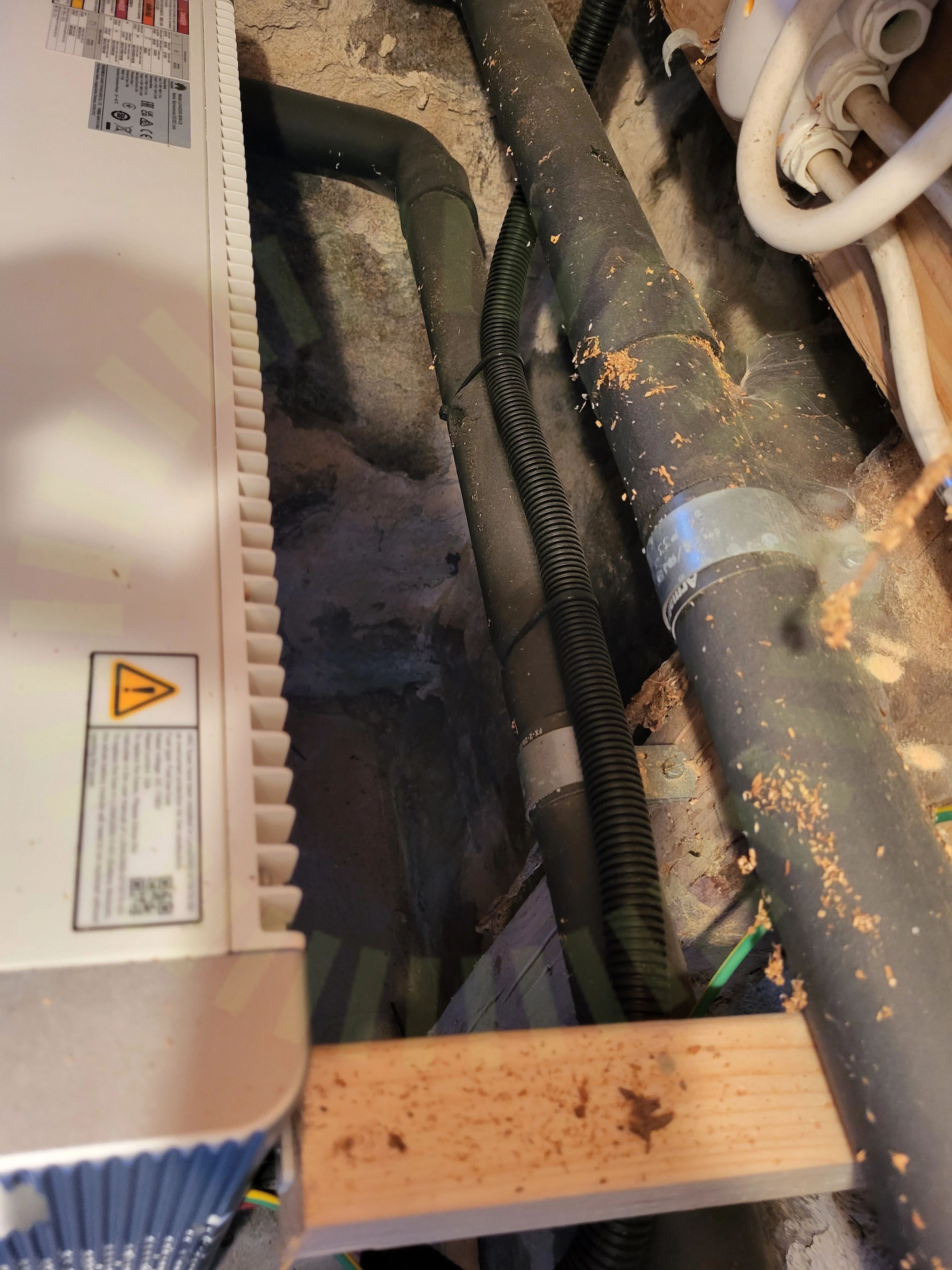

Infästning

1.3 Infästning

Inte godkänd

Det saknas skruvar efter batteriet är monterat.

Tillverkarens montageanvisningar
Fastsäkring av produkt

1.4 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/14
Batteri PEInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000 (20KTL-40KTL)-M3

Anmärkningar

2/22

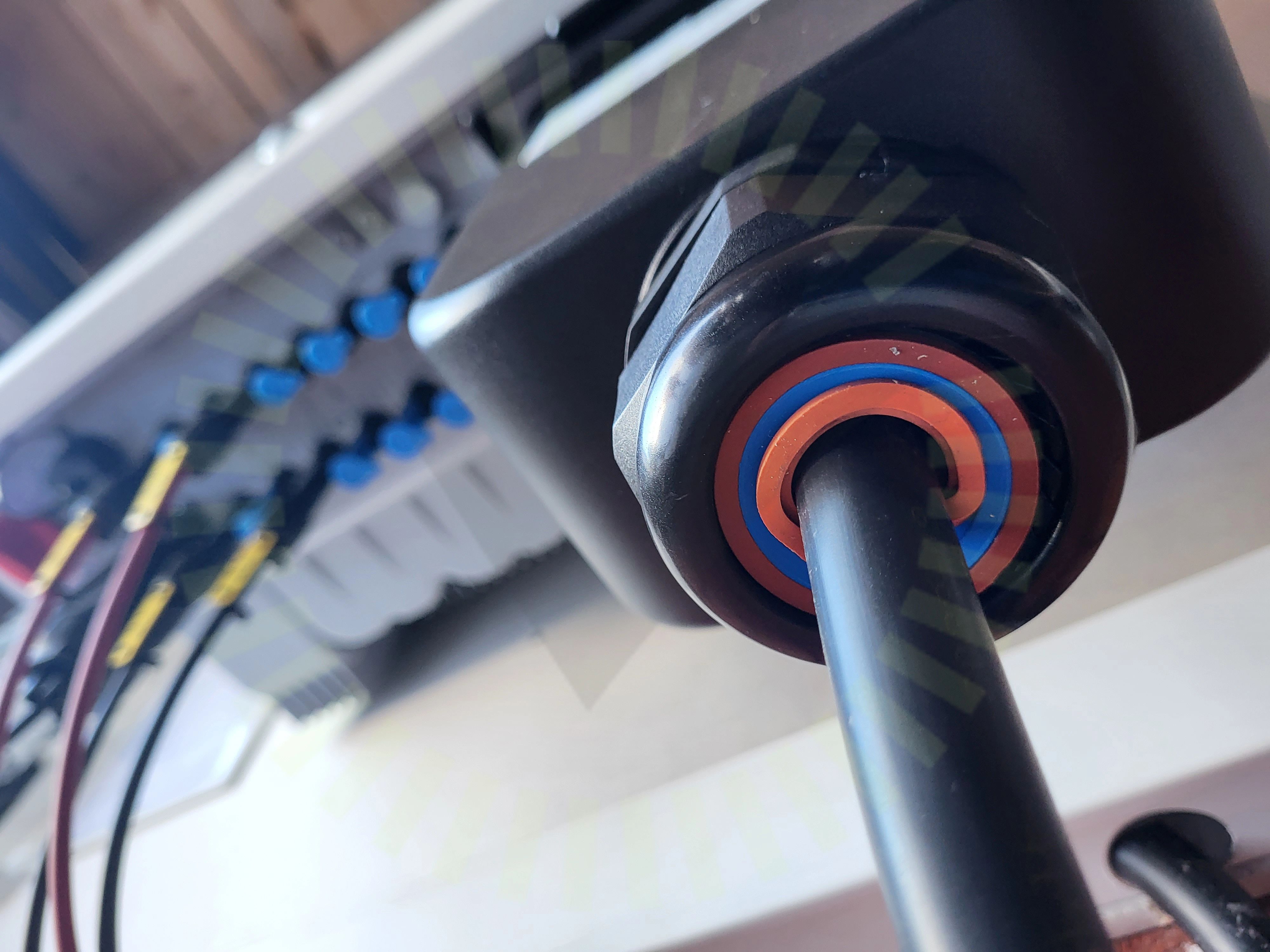

AC Anslutning Växelriktare

2.1 AC Anslutning Växelriktare

Inte godkänd

Förskruvning sluter ej tätt mot kabel.

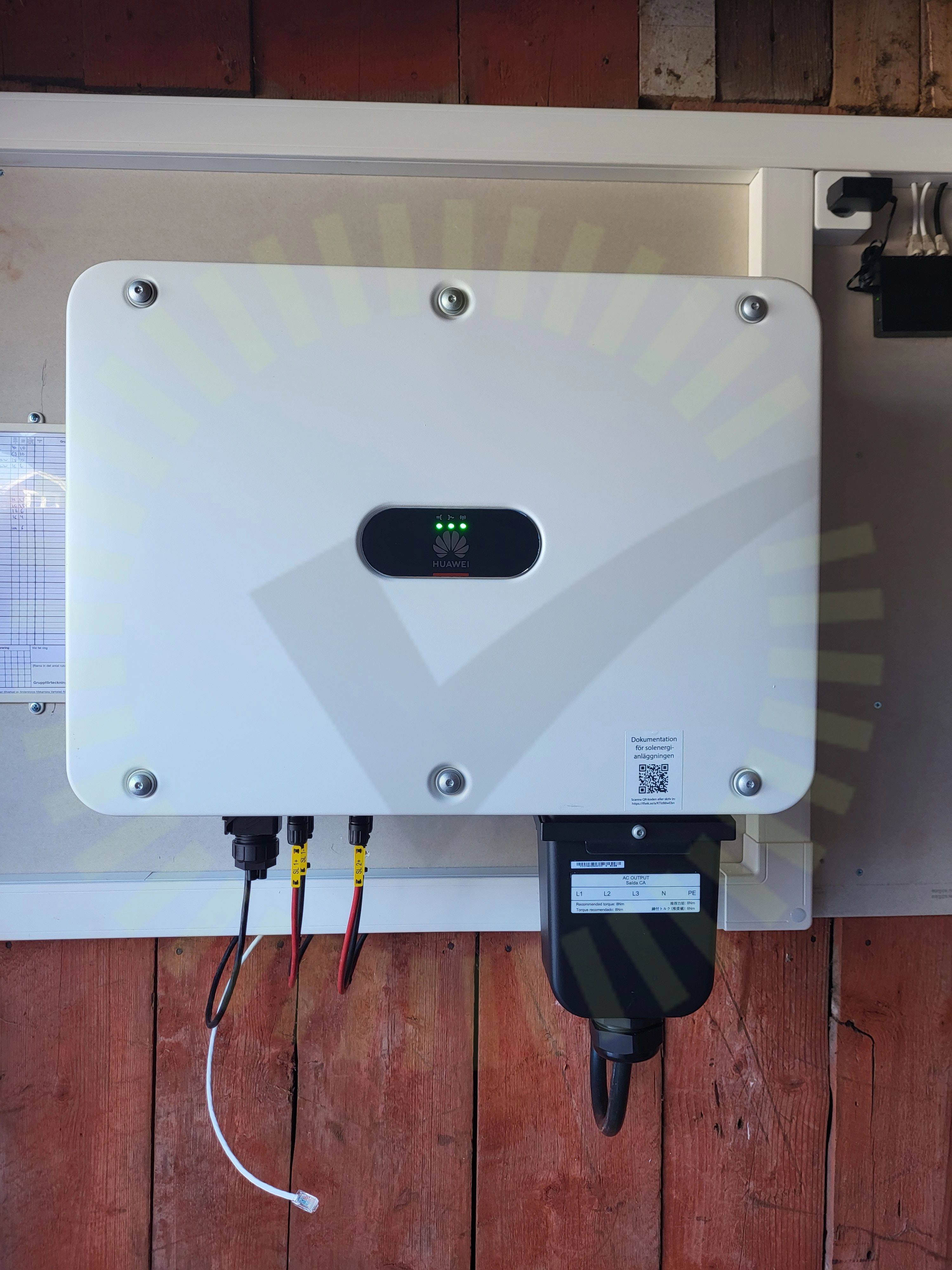

Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

20/22
AC BöjradieAC Kablage förläggningAC kablage skadaAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningFastsäkring av produktInfästningJordning av chassiKontakterMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilation

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/16

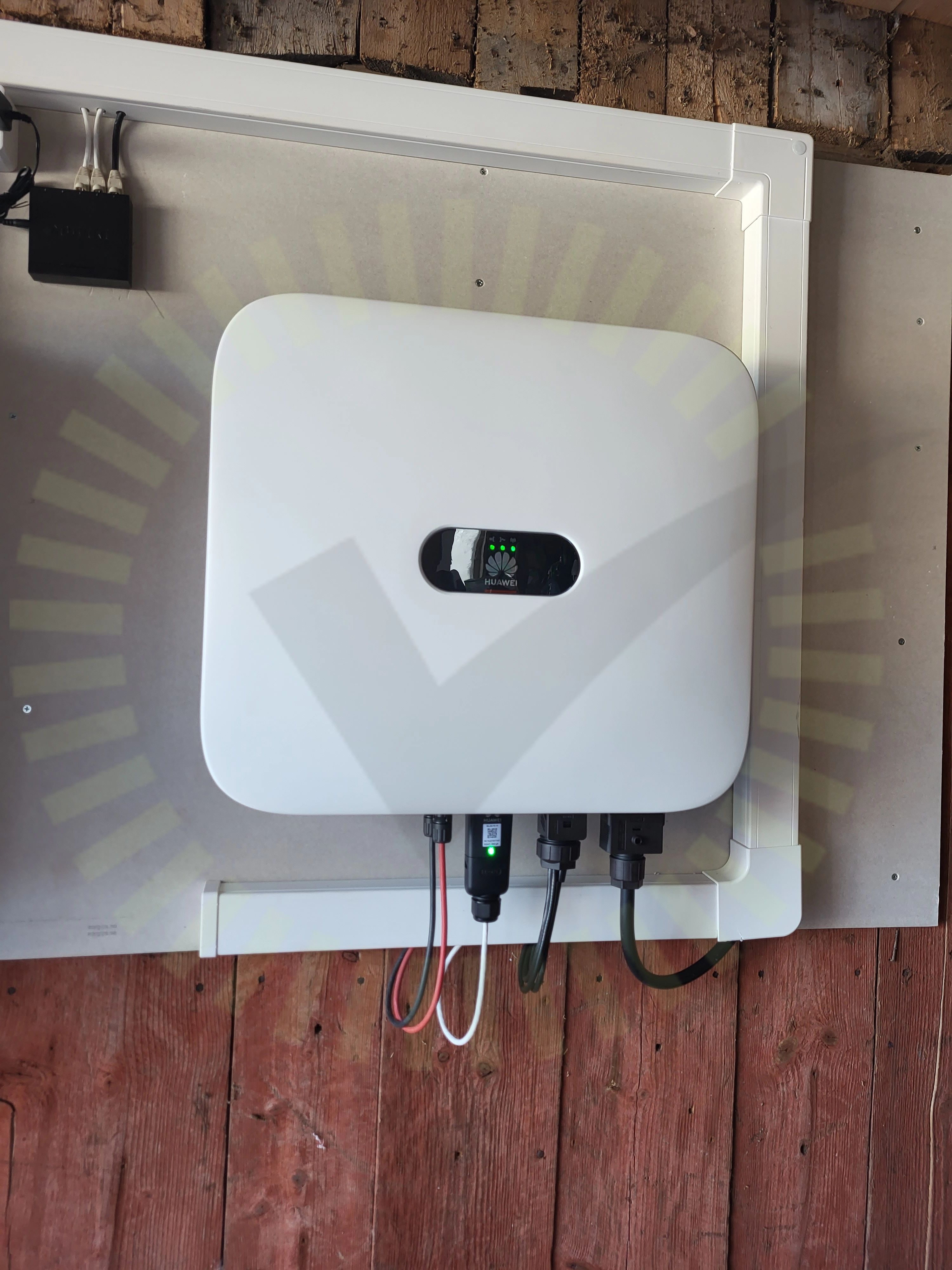

Varning för likspänning

3.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

15/16
