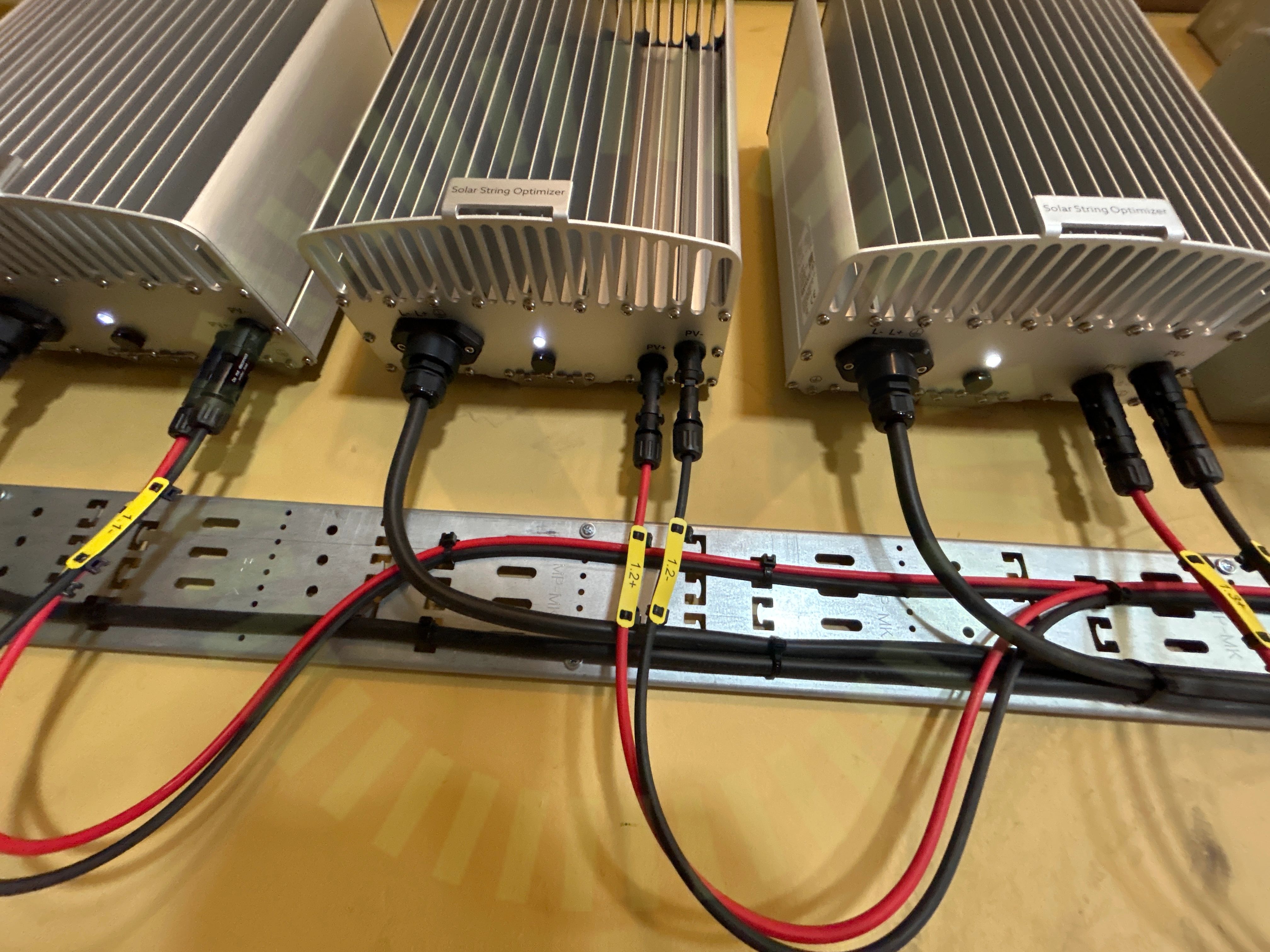

2.1 DC Kontakter
Inte godkändKontakter i förbindelse är från olika tillverkare.
FerroAmp: SSO 8kW Manual Rev A02, Sida 5
Besiktningsrapport
8.5
Installation genom
Vallacom AB
Datum
16 juli 2024
Ort
Linköping, Östergötlands län
92% godkända8% ej godkända
Om installationen
PanelerElectrolux: ES-M3207U-S(G12)
OptimerareFerroAmp: SSO 8kW
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareFerroAmp: EnergyHub Wall 14kVA
TillbehörÖverspänningsskydd DC
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Vallacom AB som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Optimerare
Anmärkningar
1/11Godkända kontrollpunkter
10/11Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Electrolux: ES-M3207U-S(G12)
Anmärkningar
1/15

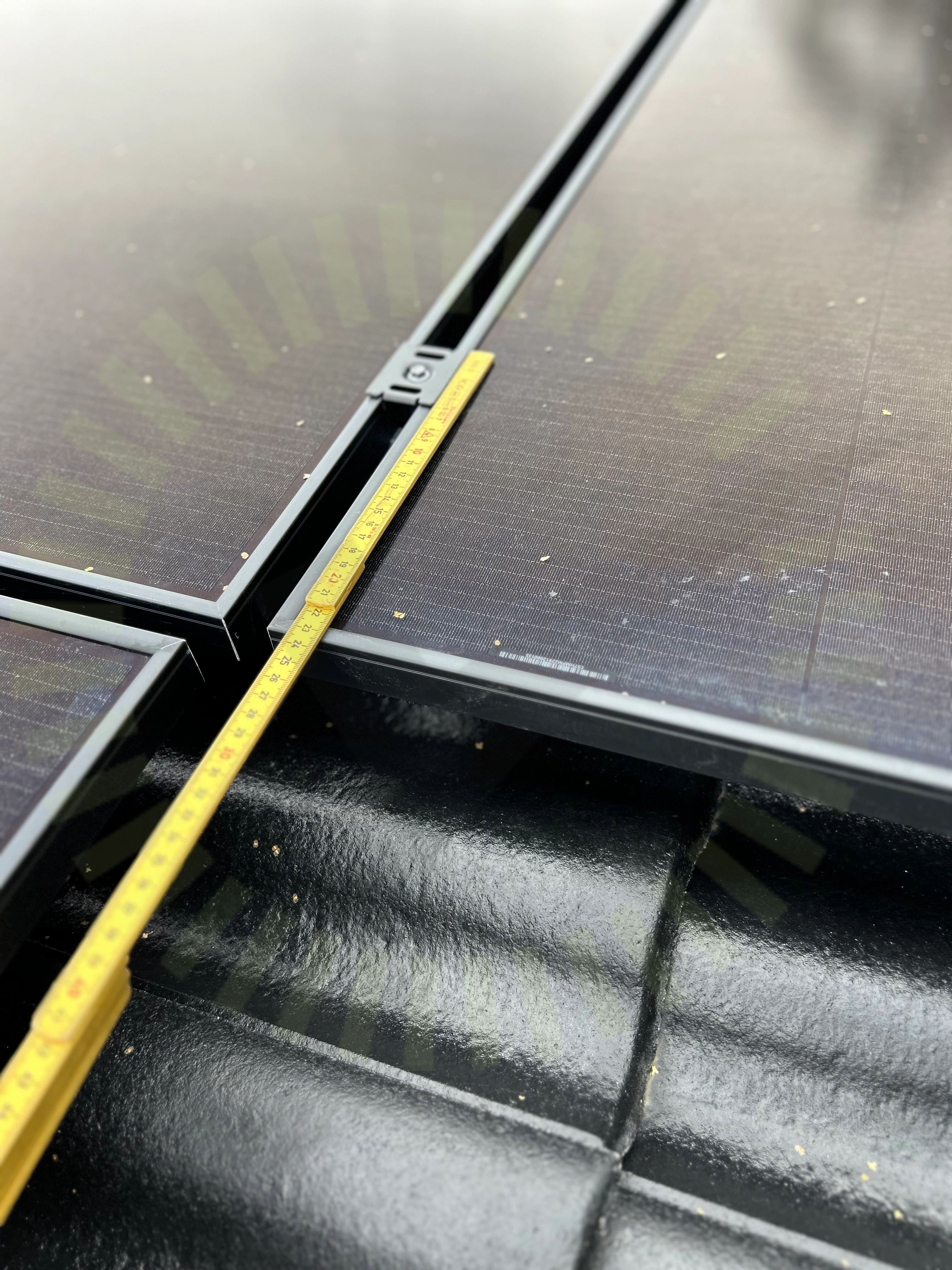

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
ELECTROLUX STANDARD MODULE INSTALLATION MANUAL EN GD202302 V1-23, Sida 19
Godkända kontrollpunkter
14/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Pannfäste Läkt
Anmärkningar
5/20

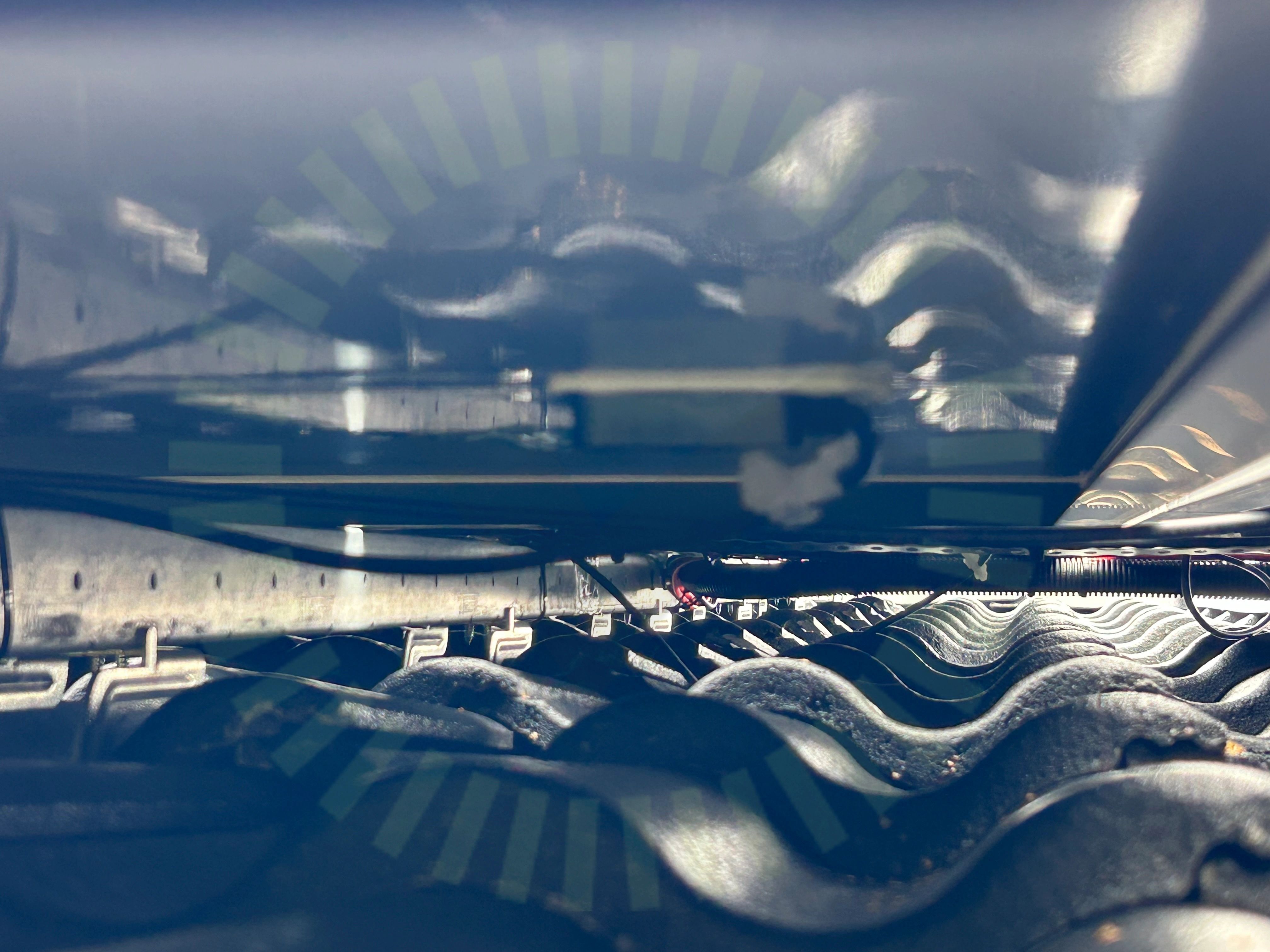

5.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

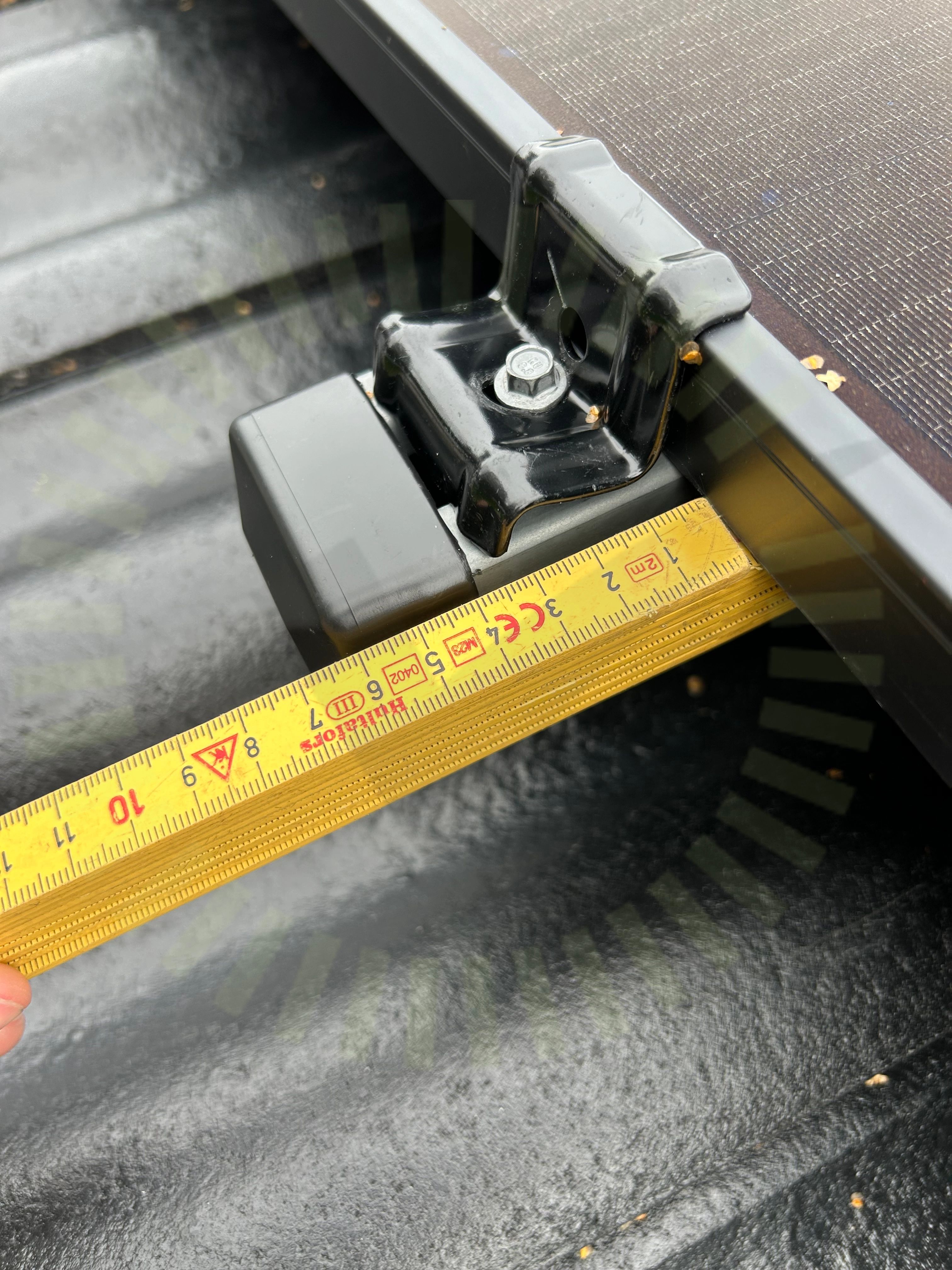

5.2 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109

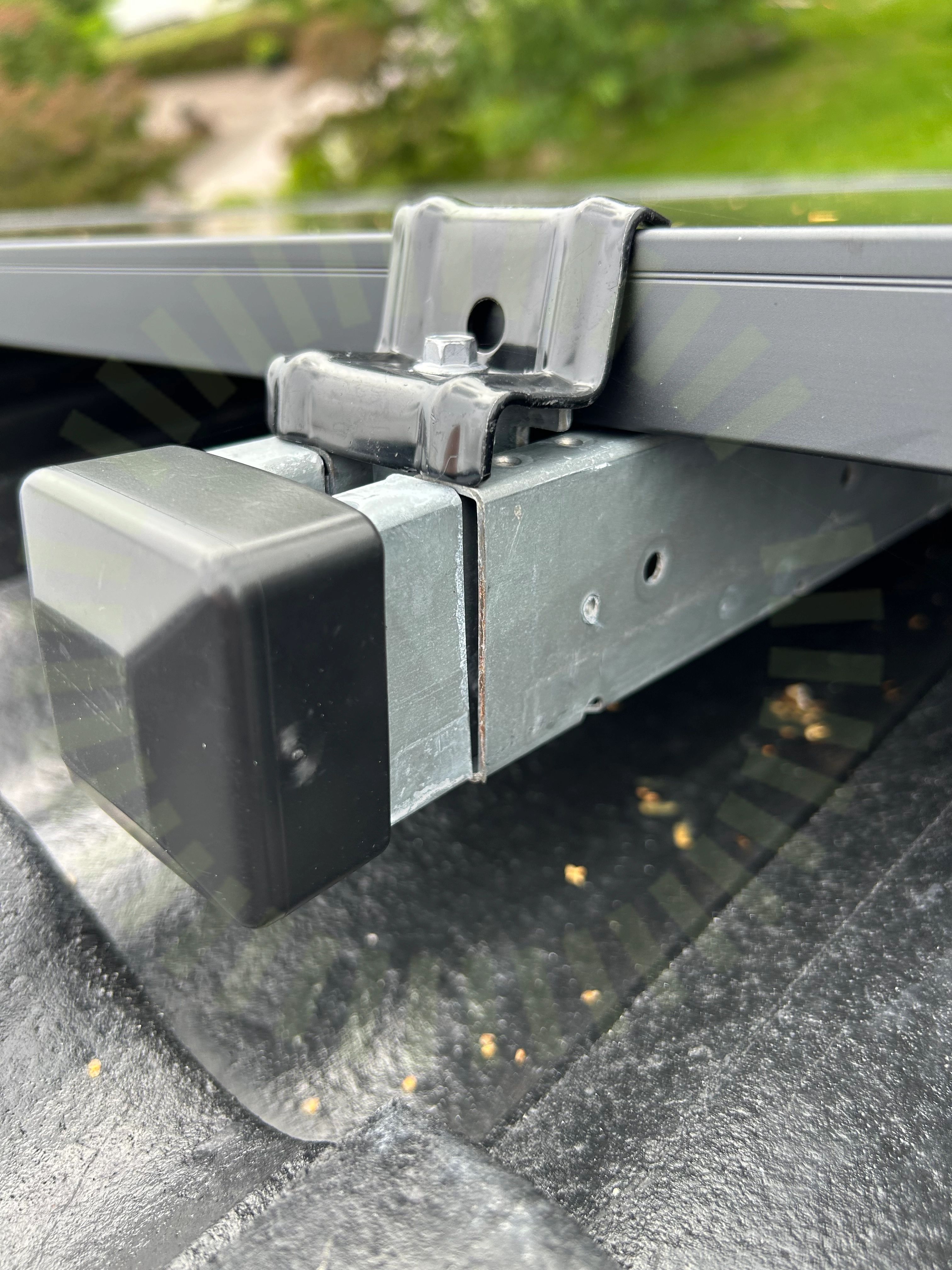

5.3 Skenskarvar
Inte godkändSamtliga av de yttre skenskarvarna är felaktigt utförda. Skruv saknas helt eller delvis.
Tillverkarens anvisningar
5.4 Takkrokarnas CC
Inte godkändTakkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Antal infästningar uppfyller inte lastberäkningens krav. Gäller sektion 1.3 på västra taket och sektion 1.1 på södra taket.
Snö- och vindlastberäkning

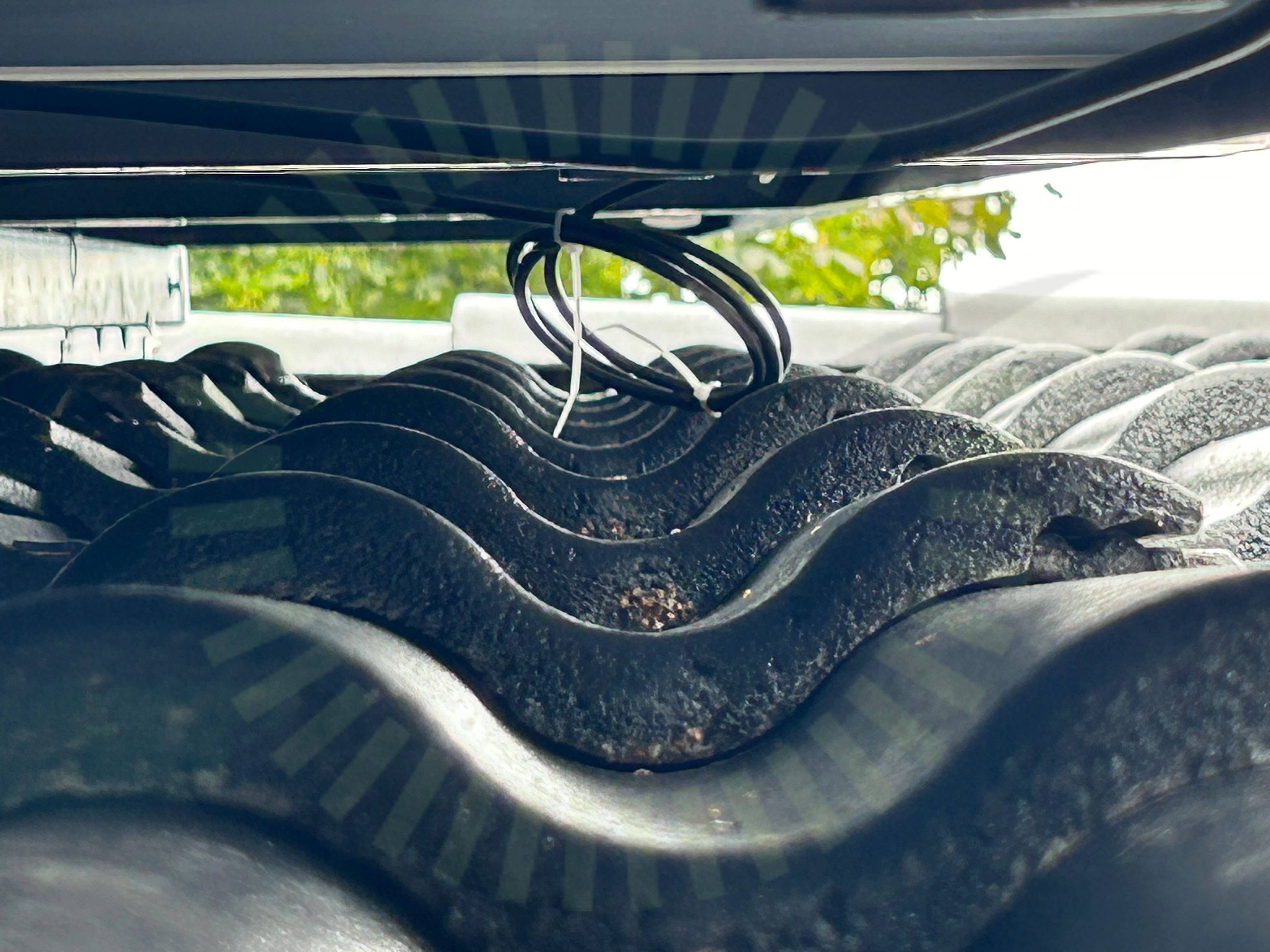

5.5 Väderbeständigt material
Inte godkändKablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga ännu mer på yttertaket.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
15/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringUnderbyggnadUnderliggande takpanna
Undercentral
Anmärkningar
1/7

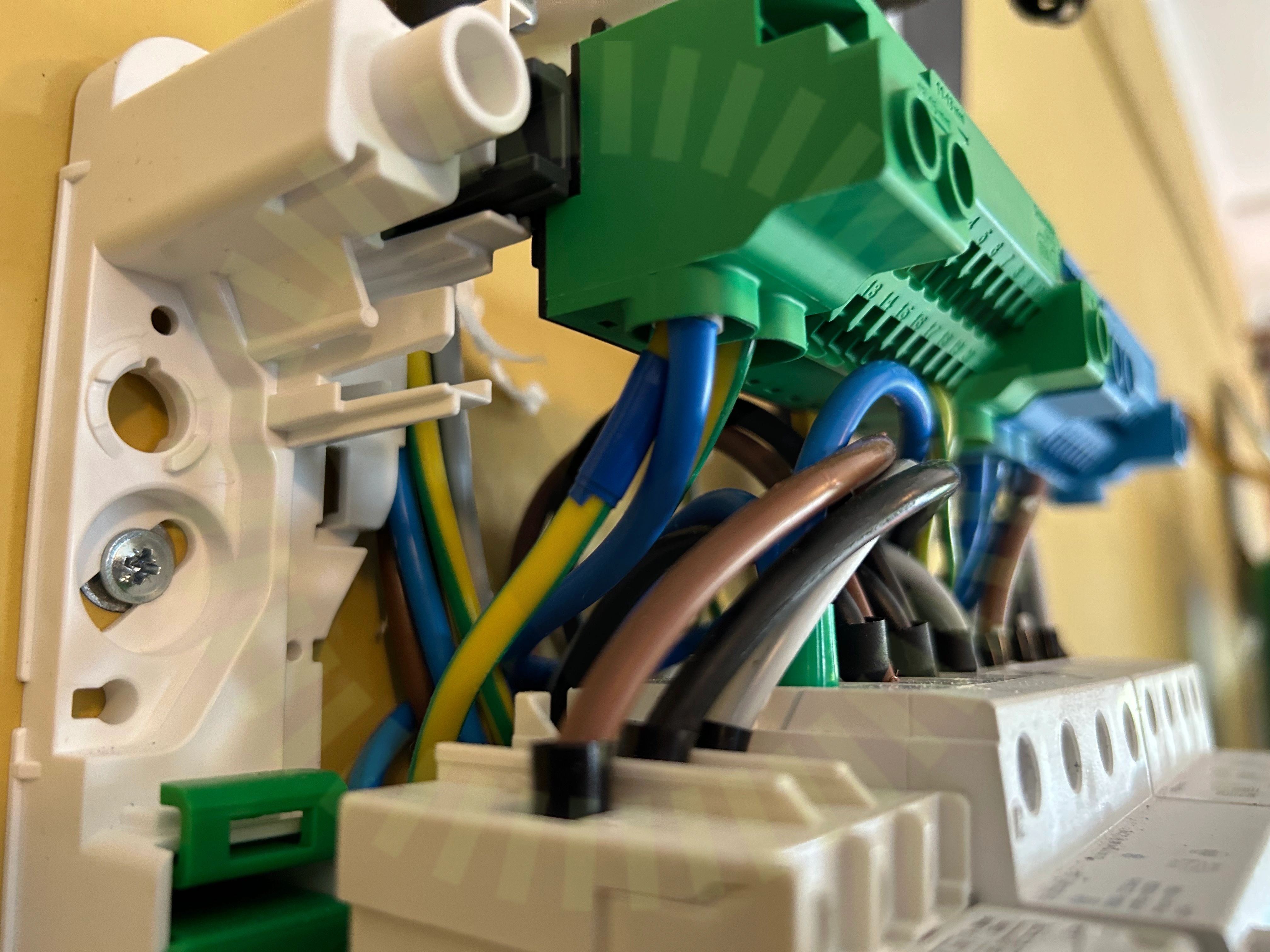

6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37

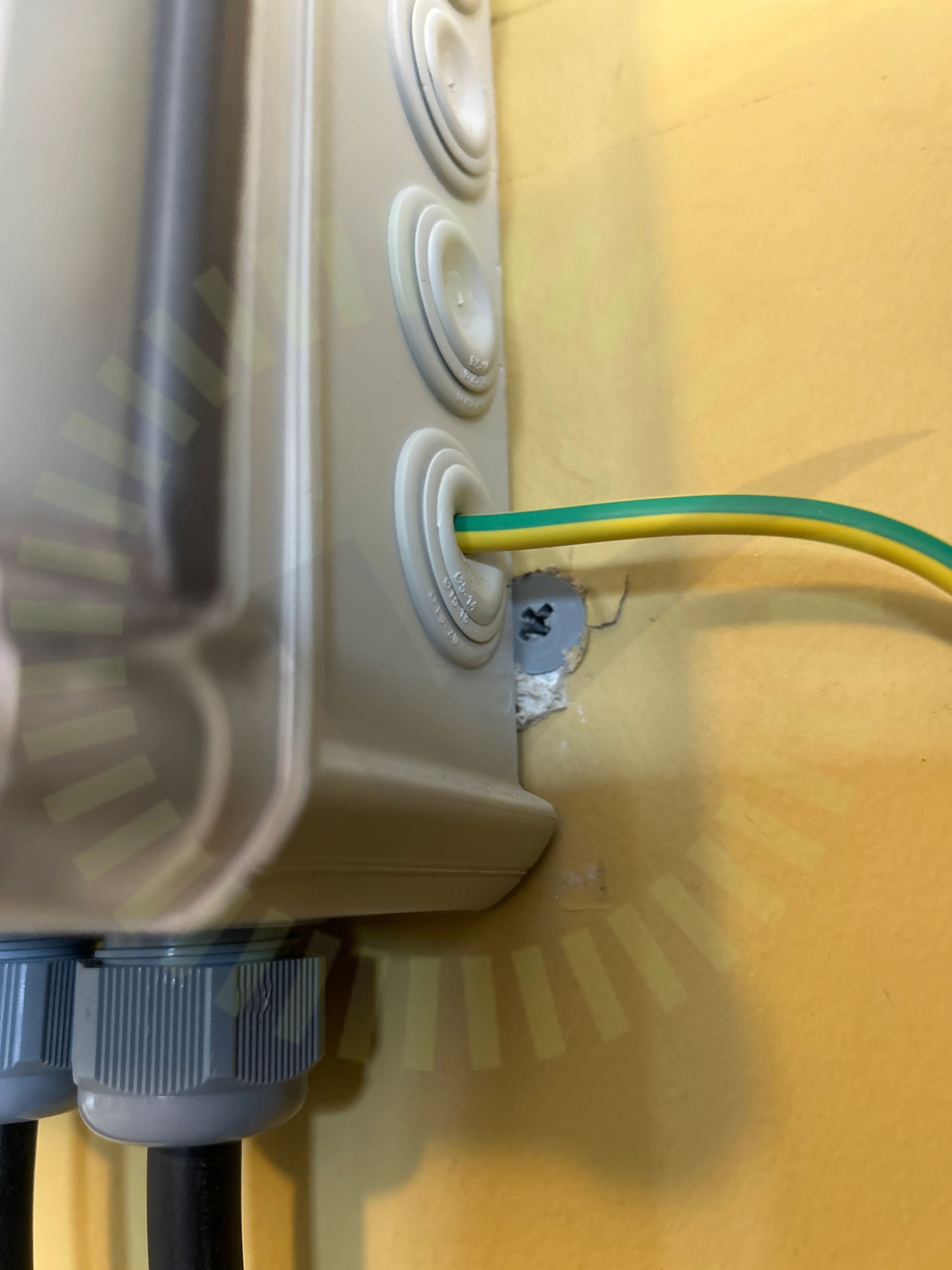

8.1 Kabelinföring Överspänningsskydd
Inte godkändJordledare sitter inte fast i införingen, går att röra in och ut.
