Besiktningsrapport
8.4
Installation genom
Svea Solar
Datum
16 november 2022
Ort
Bjuv, Skåne län
Dragavlastade
Skenornas överhäng
Skydd
+ 3
85% godkända
15% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
4/24
1.1 Kabeluppfästning
Inte godkänd
Kablar ej uppfästa korrekt

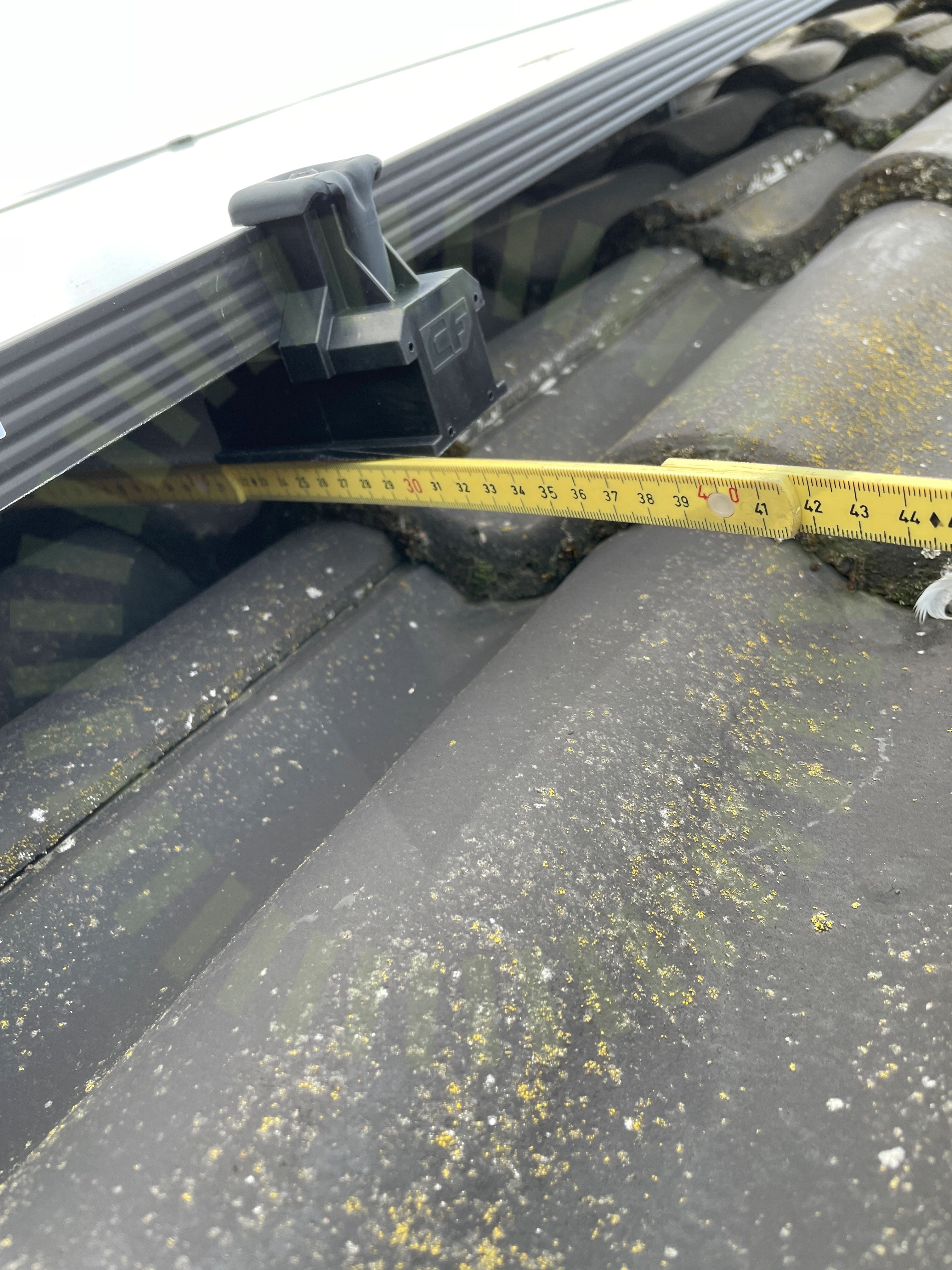

1.2 Skenornas överhäng
Inte godkänd
Överhäng överstiger tillverkarens anvisningar uppmätt mått 310 mm

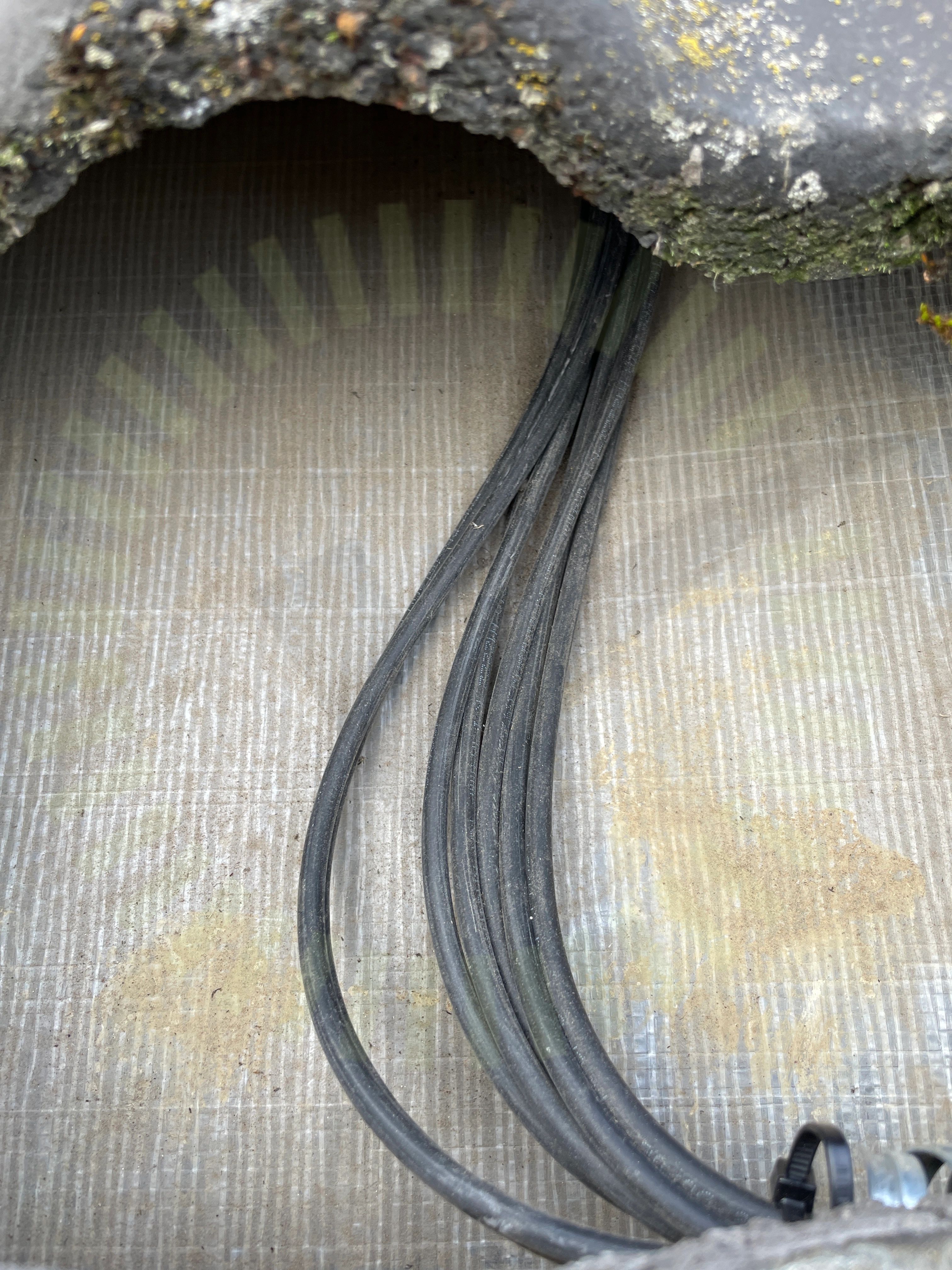

1.3 Skydd
Inte godkänd
Kablage ligger utan uppfästning under takpannor.
1.4 Termisk brytpunkt
Inte godkänd
SveaSolars egna lastberäkning visar ej var en termisk brytpunkt ska ske. Normalt sker det efter ca 13-14m i ESDECs egna lastberäkningar. Underlaget behöver kompletteras.
Godkända kontrollpunkter
20/24
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/11
2.1 Dragavlastade
Inte godkänd
Kabel hårt dragna vilket kommer påverka dragavlastningen över tid
2.2 Föremål mot bakstycke
Inte godkänd
Kontakter ligger mellan skena och panelens baksida vilket kommer skada panel över tid
Godkända kontrollpunkter
9/11
Varselmärkning
Anmärkningar
1/4

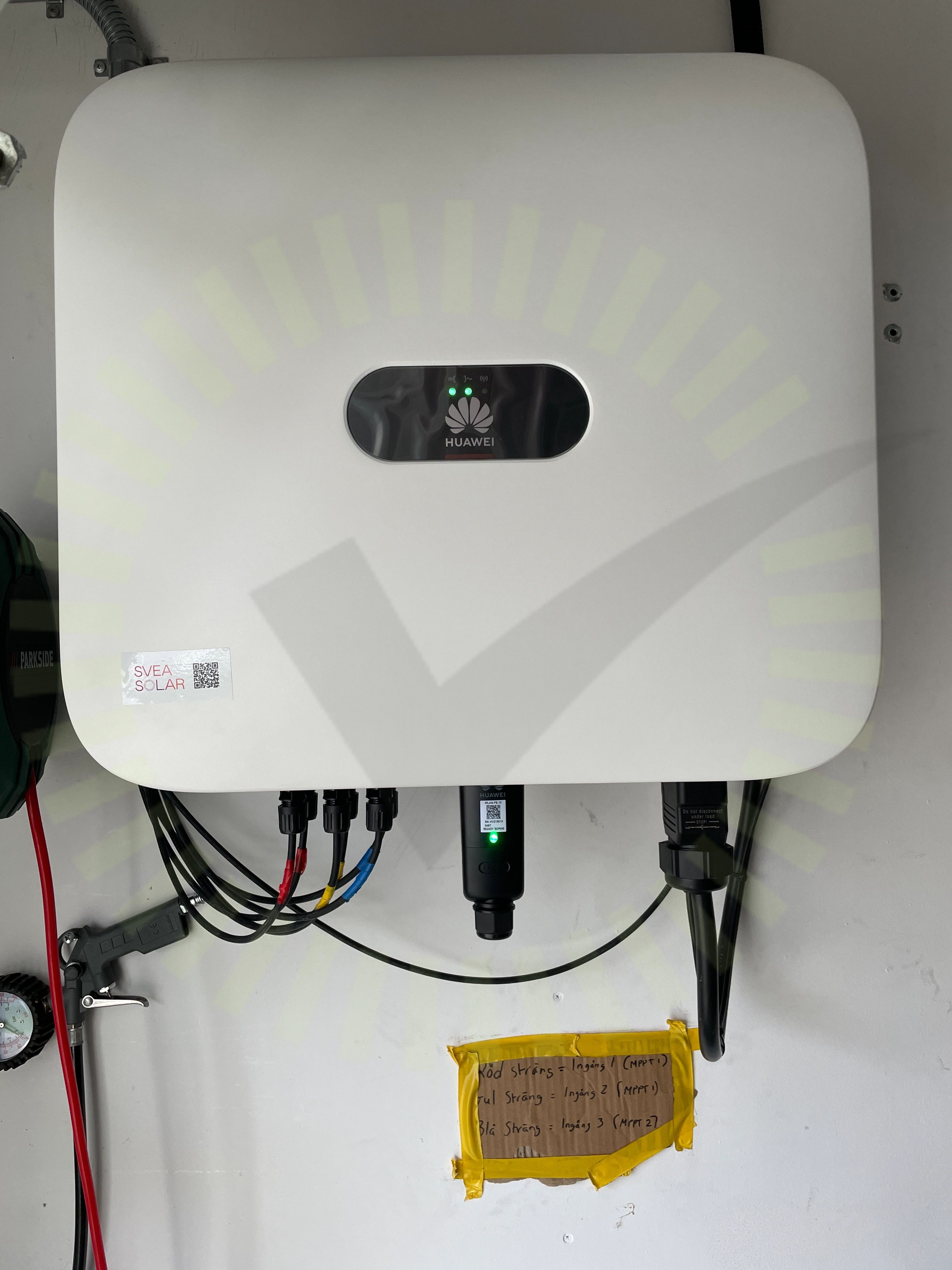

3.1 Varning för likström
Inte godkänd
Märkning saknas
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
3/27
4.1 Dokumentation Växelriktare
Inte godkänd
Dokumentation för växelriktaren saknas. T.ex strängschema eller resultatberäkning.

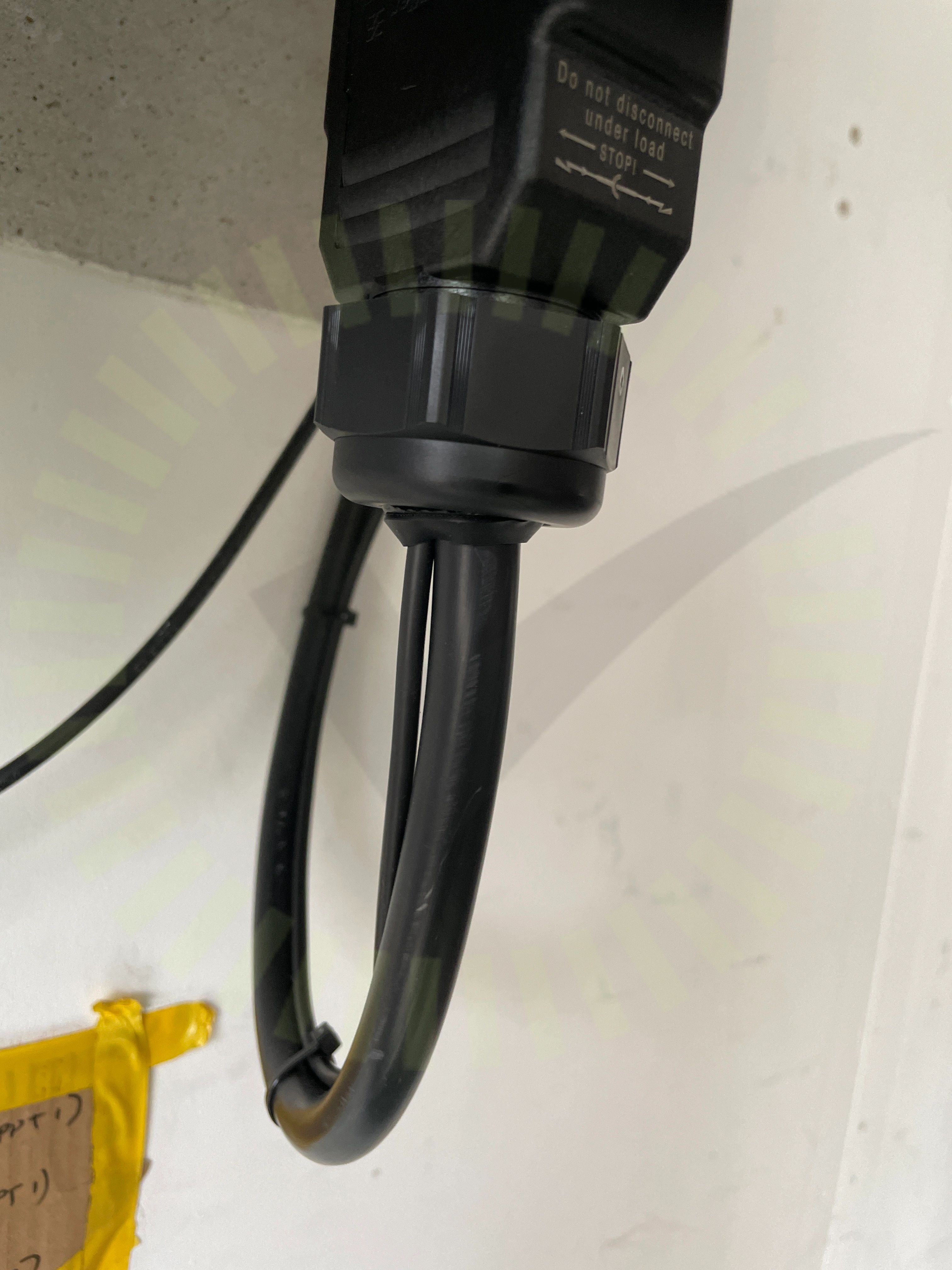

4.2 Förskruvning
Inte godkänd
Två kablar i i en förskruvning anpassad för en kabel
4.3 PE
Inte godkänd
Fel färg på jordkabel från chassit.
