Besiktningsrapport
9.7
Installation genom
Raymond
Datum
22 april 2024
Ort
Gråbo, Västra Götalands län
Säkerhetsavstånd
Skenskarvar
98% godkända
2% ej godkända
Om installationen
Paneler
Raymond/Sverigepanelen: Doubleglass 430W
Montagesystem
TJB: Solentra Krokfäste för råspont/bärläkt
Växelriktare
SunGrow: SH5-10RT
Tillbehör
Undercentral
Tillbehör
CHINT: Sungrow DTSU666
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, Raymond/Sverigepanelen: Doubleglass 430W
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt
Anmärkningar
2/22

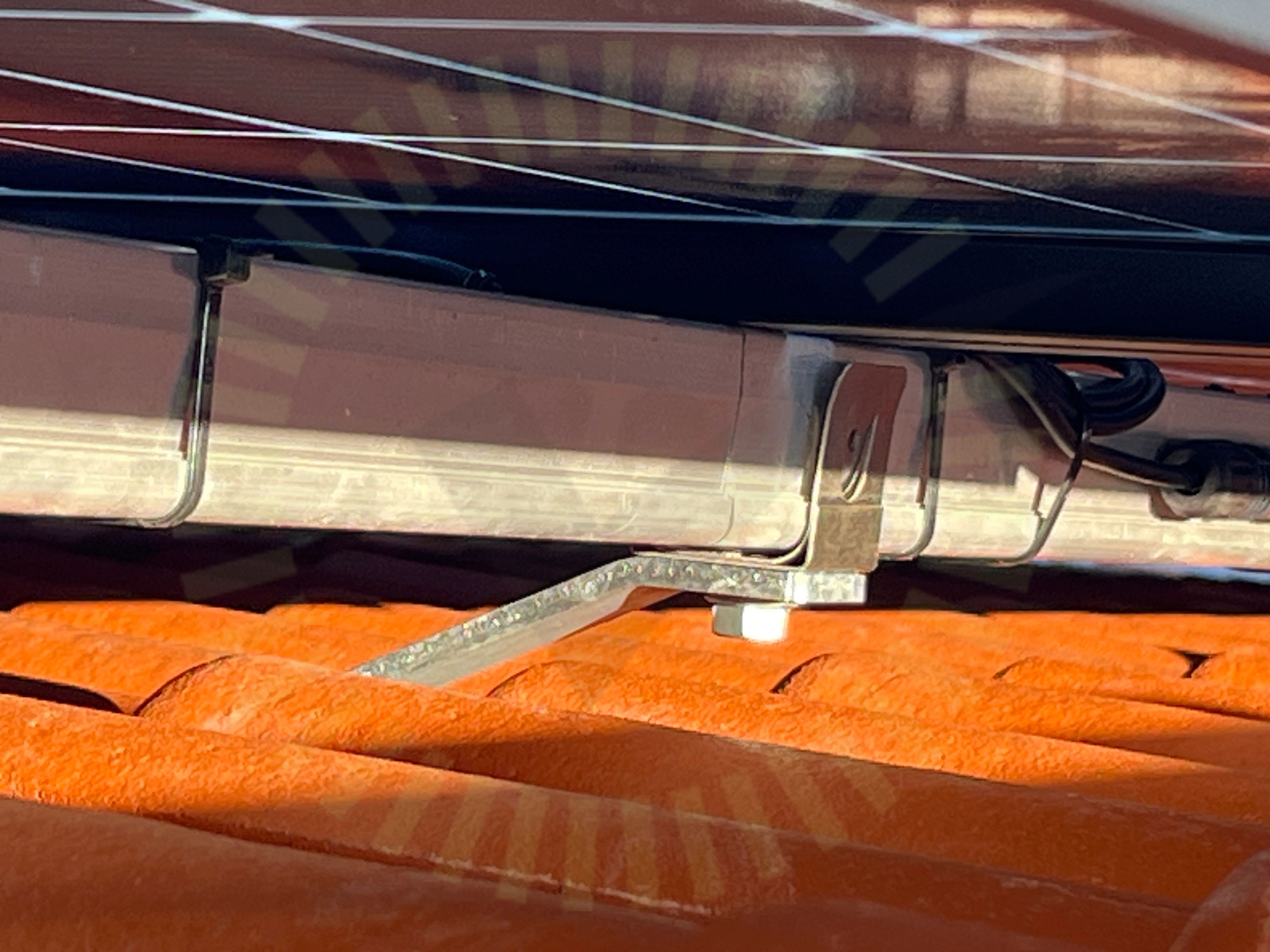

4.1 Skenskarvar
Inte godkänd
Glipa saknas vid skenskarv.
TJB: Solentra Monteringsanvisningar Infästningsskena 231025
4.2 Säkerhetsavstånd
Inte godkänd
Paneler är placerade närmare takets kant än vad som är tillåtet.
TJB: Solentra - Viktigt inför montaget
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Höjdjustering
Kabeldragning mellan takytor
Kabeluppfästning
Klickfäste
Klämmans placering i skena
Mittklämmor
Råspontsinfästning
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
