1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.9
Installation genom
Svea Solar
Datum
15 juli 2024
Ort
Sala, Västmanlands län
81% godkända19% ej godkända
Om installationen
PanelerTrina: TSM-DE09.08
OptimerareSolarEdge: S-Serie
MontagesystemCWL falsfäste med Wasi skena
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, CWL falsfäste med Wasi skena
Anmärkningar
5/172.1 CC mått Infästning
Inte godkändLastberäkning saknas vid besiktning. Korrekt underlag för infästningarnas avstånd ej tillgängligt.

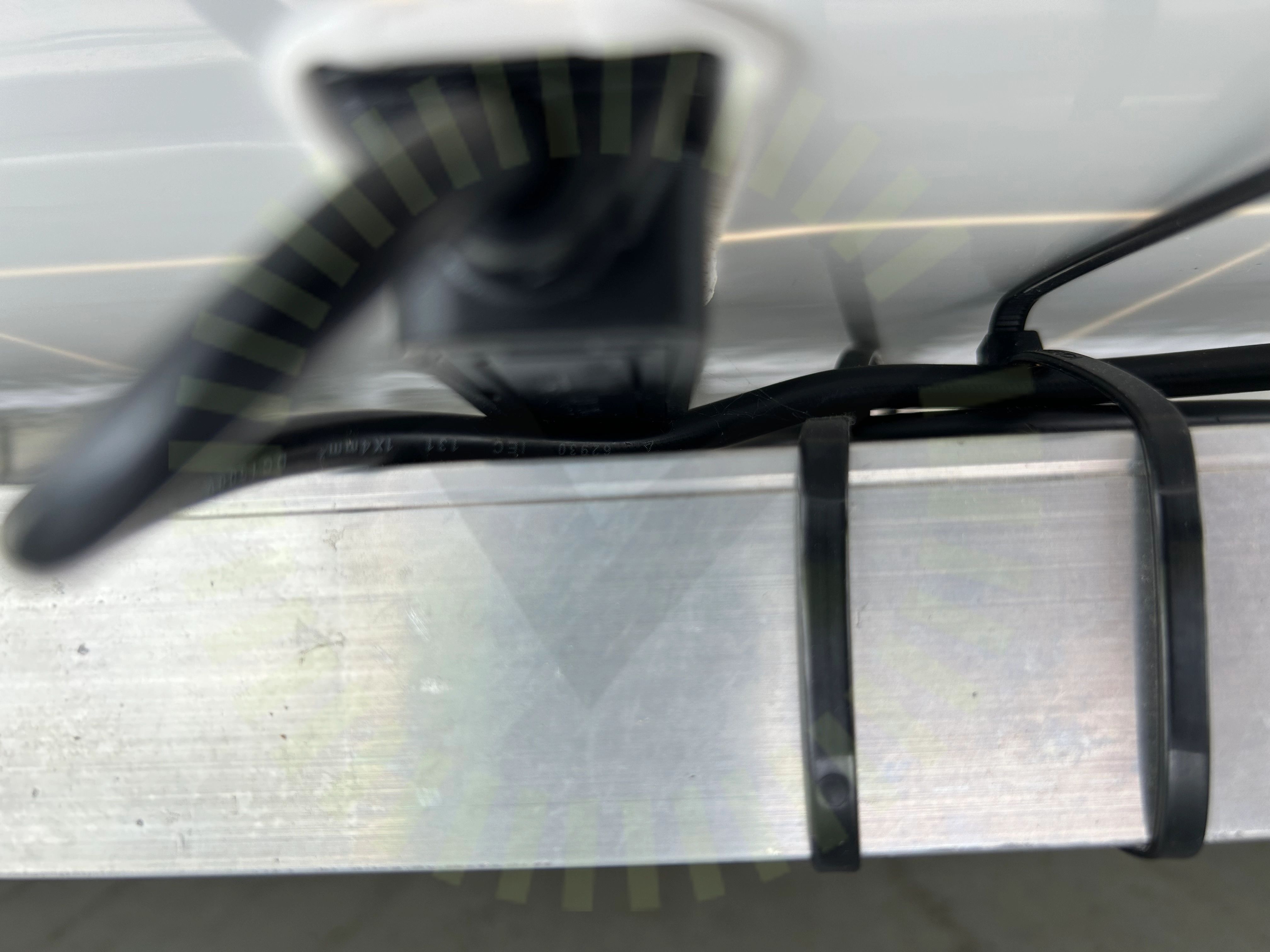

2.2 DC kabel förläggning
Inte godkändKablage ligger klämt mellan kopplingslåda och skena..

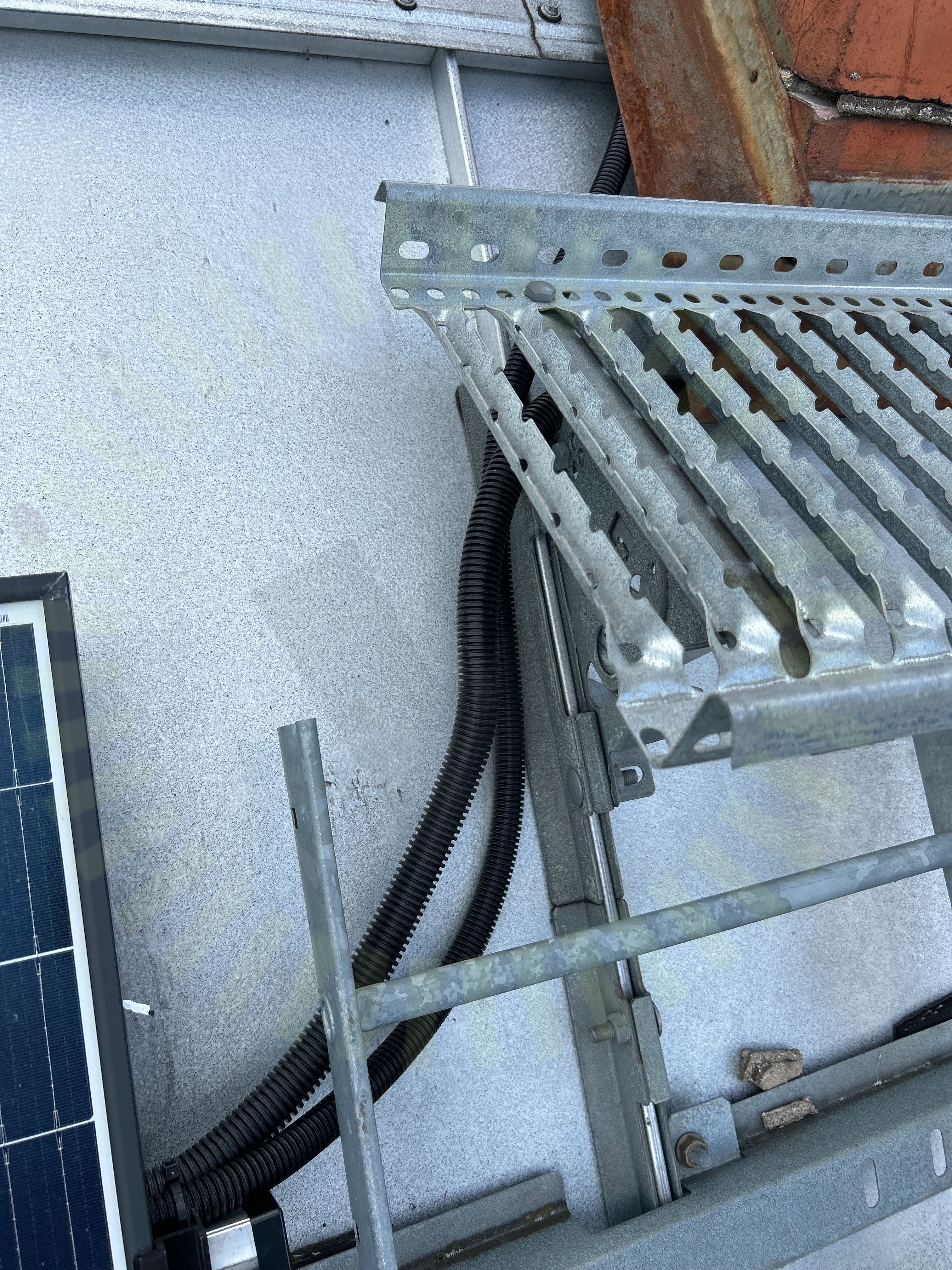

2.3 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad. Förekommer även på andra sidan.
SS 436 40 00 (712.522.101)
2.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

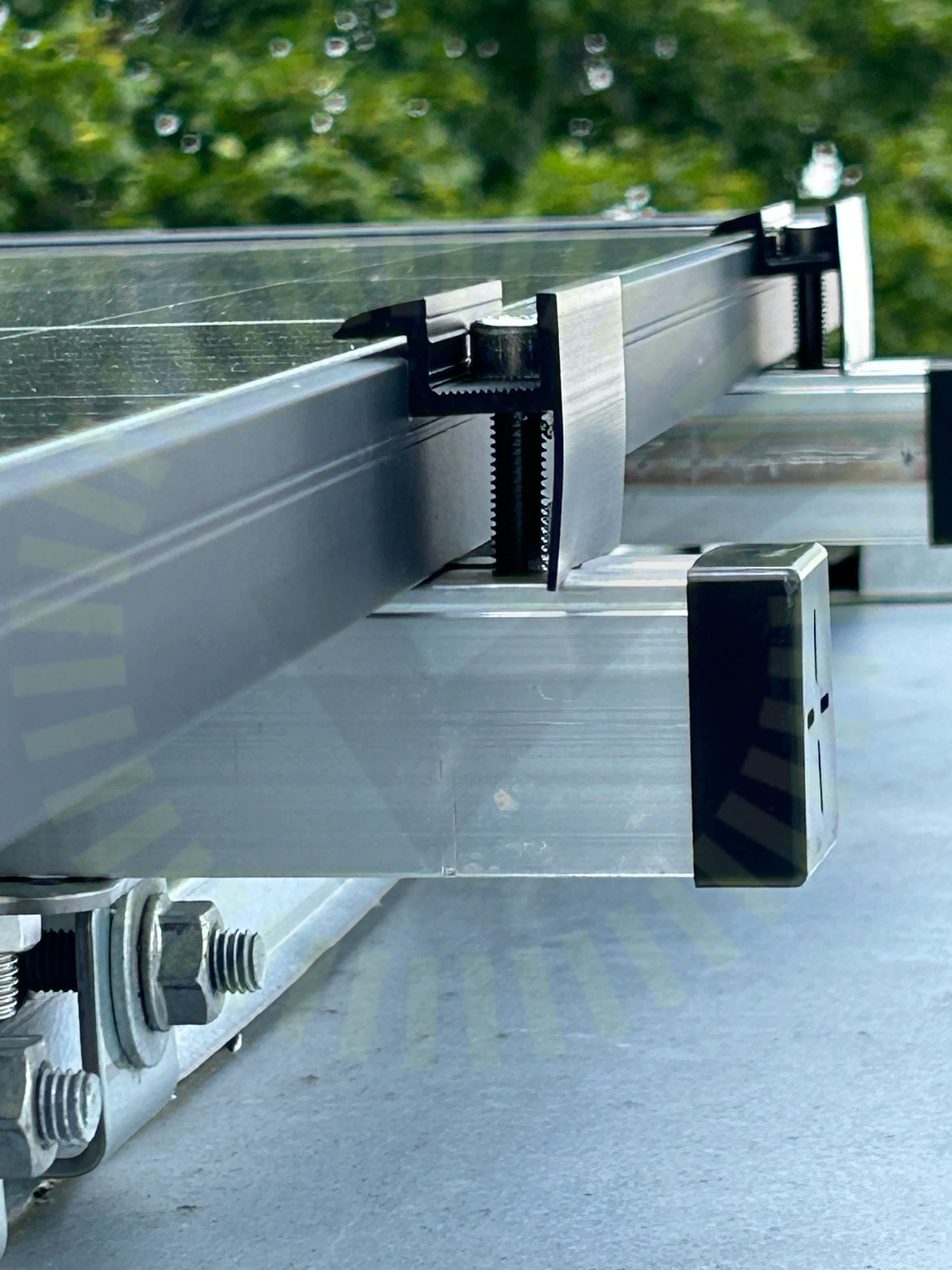

2.5 Ändklämmor
Inte godkändÄndklämmor är inte kompatibla med panelen. Klämman ligger inte korrekt mot panelramen. Klämman blir även deformerad.
Godkända kontrollpunkter
11/17Främmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorSkadorSkenornas infästningSäkerhetsavståndVal av klämmaVäderbeständigt material
Ej tillgängligt vid besiktning
1/17Takgenomföring
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5
3.1 Placering
Inte godkändFör kort avstånd mellan optimerare och skena.
Applikationsdokument: Montageutrymme Effektoptimerare
Godkända kontrollpunkter
4/5DragavlastadeFastsäkring av produktKompatibilitetKontakter
Tak 1, Trina: TSM-DE09.08
Anmärkningar
4/14

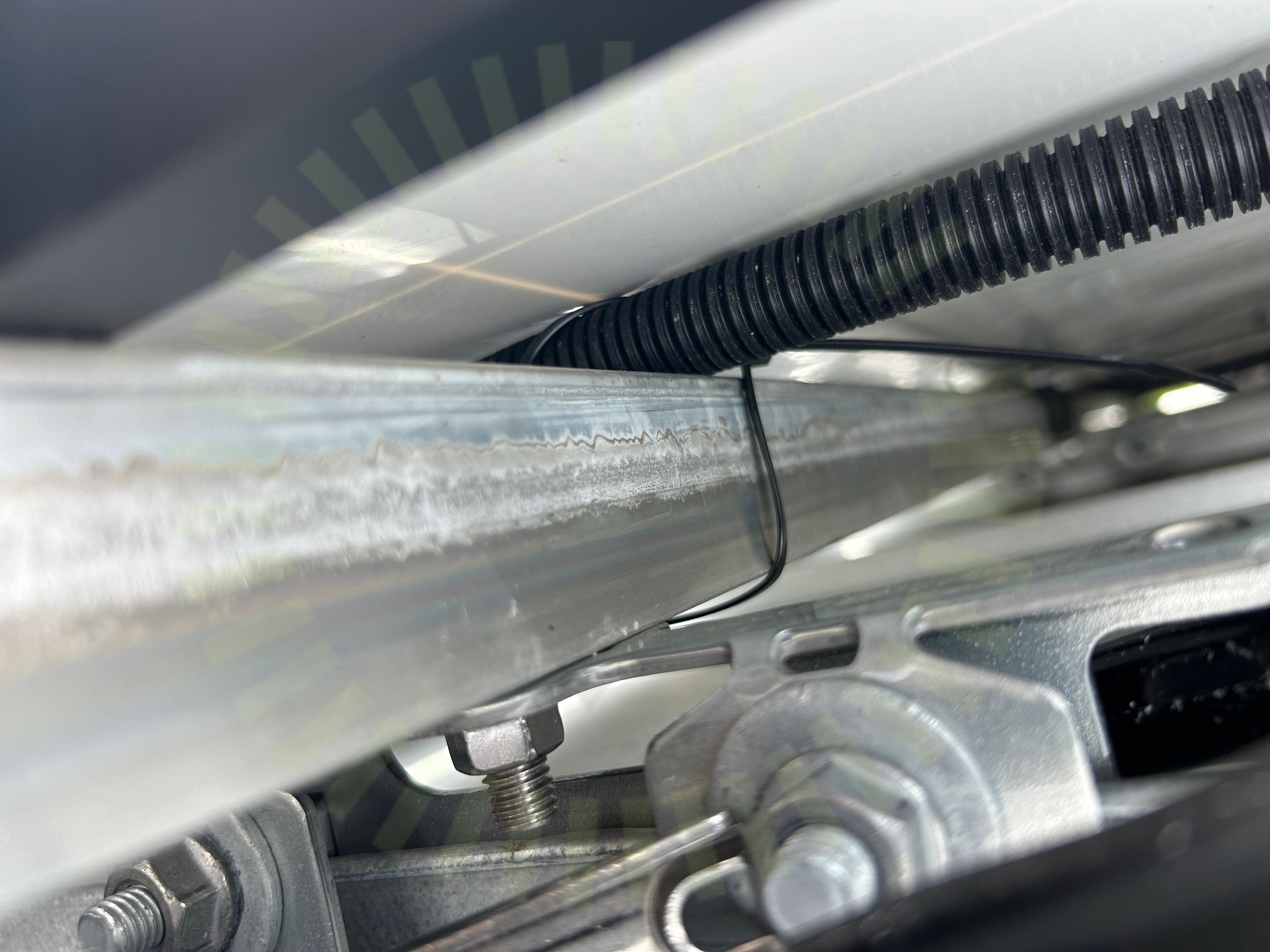

4.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
4.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22

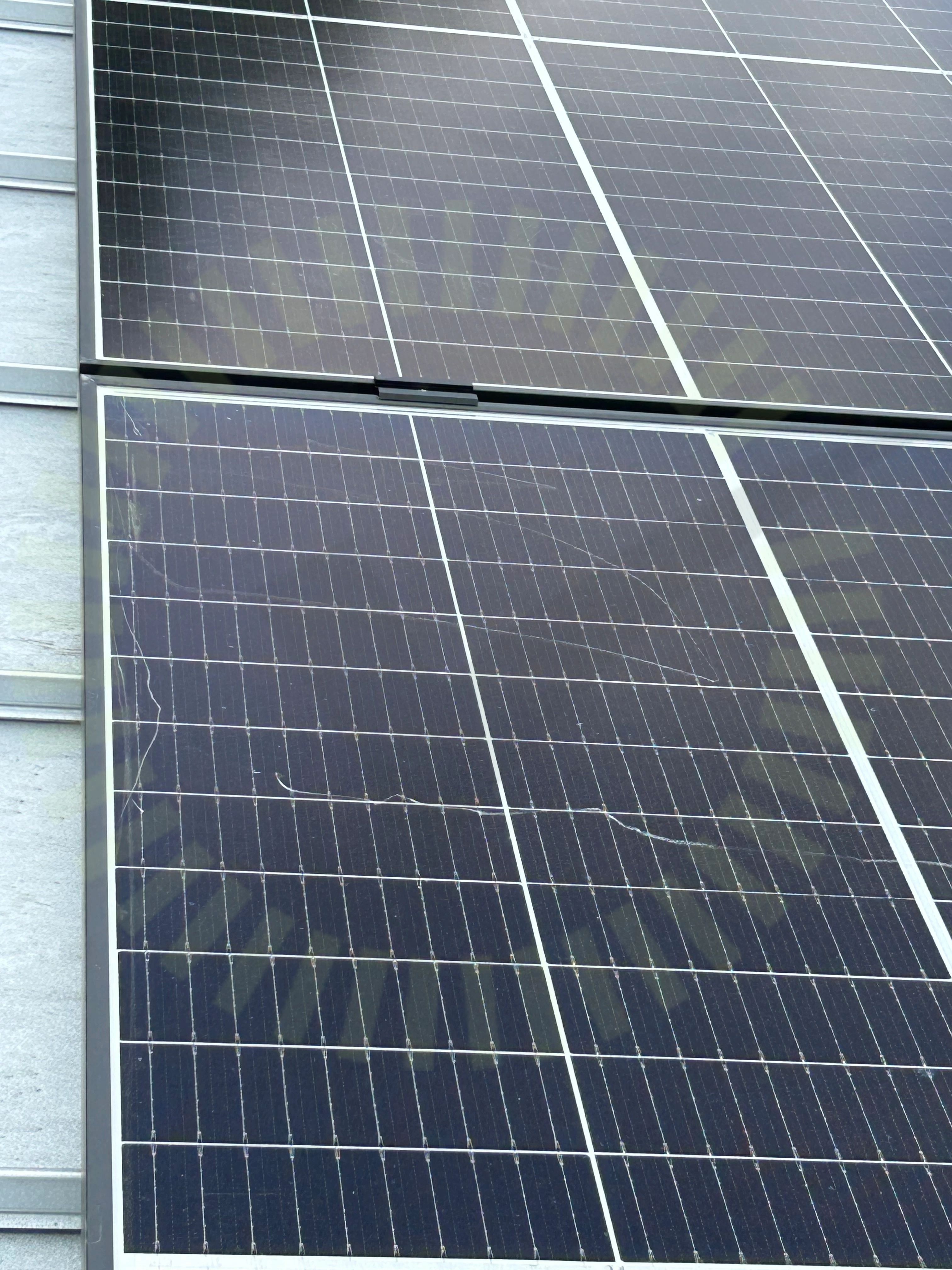

4.3 Skador på panel
Inte godkändLängre repor noterat på en av panelerna.

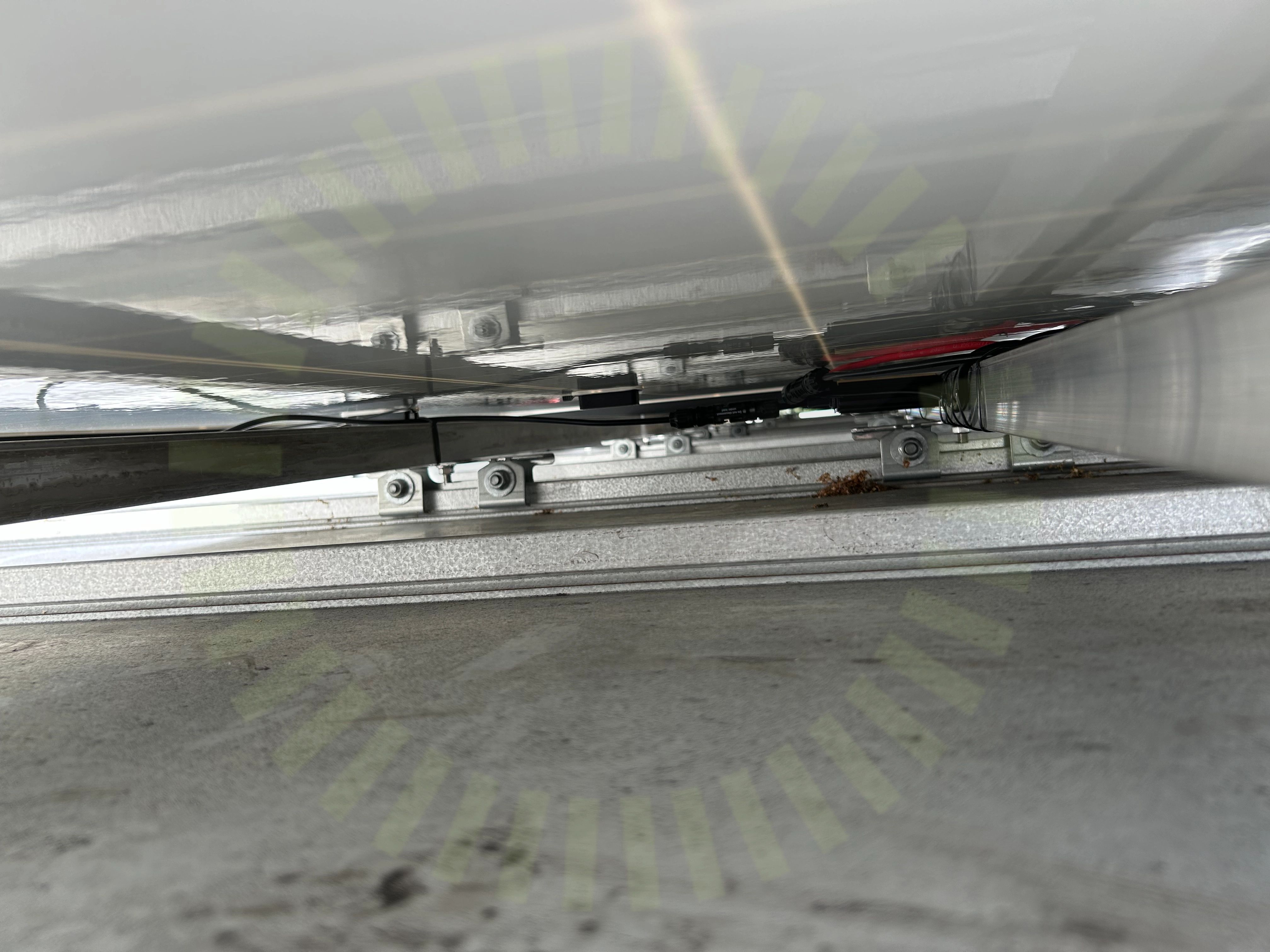

4.4 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
10/14DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Anmärkningar
2/4

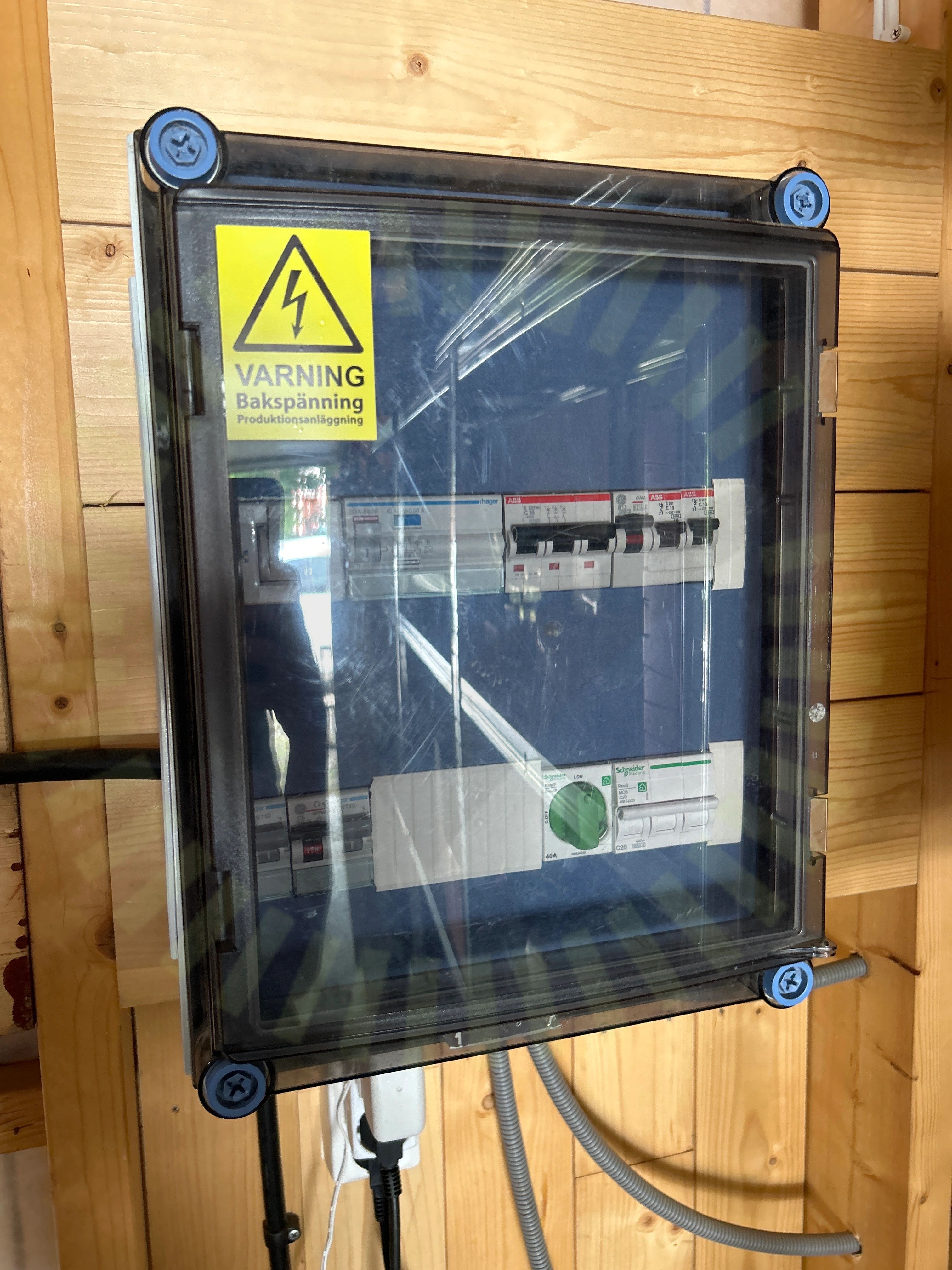

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

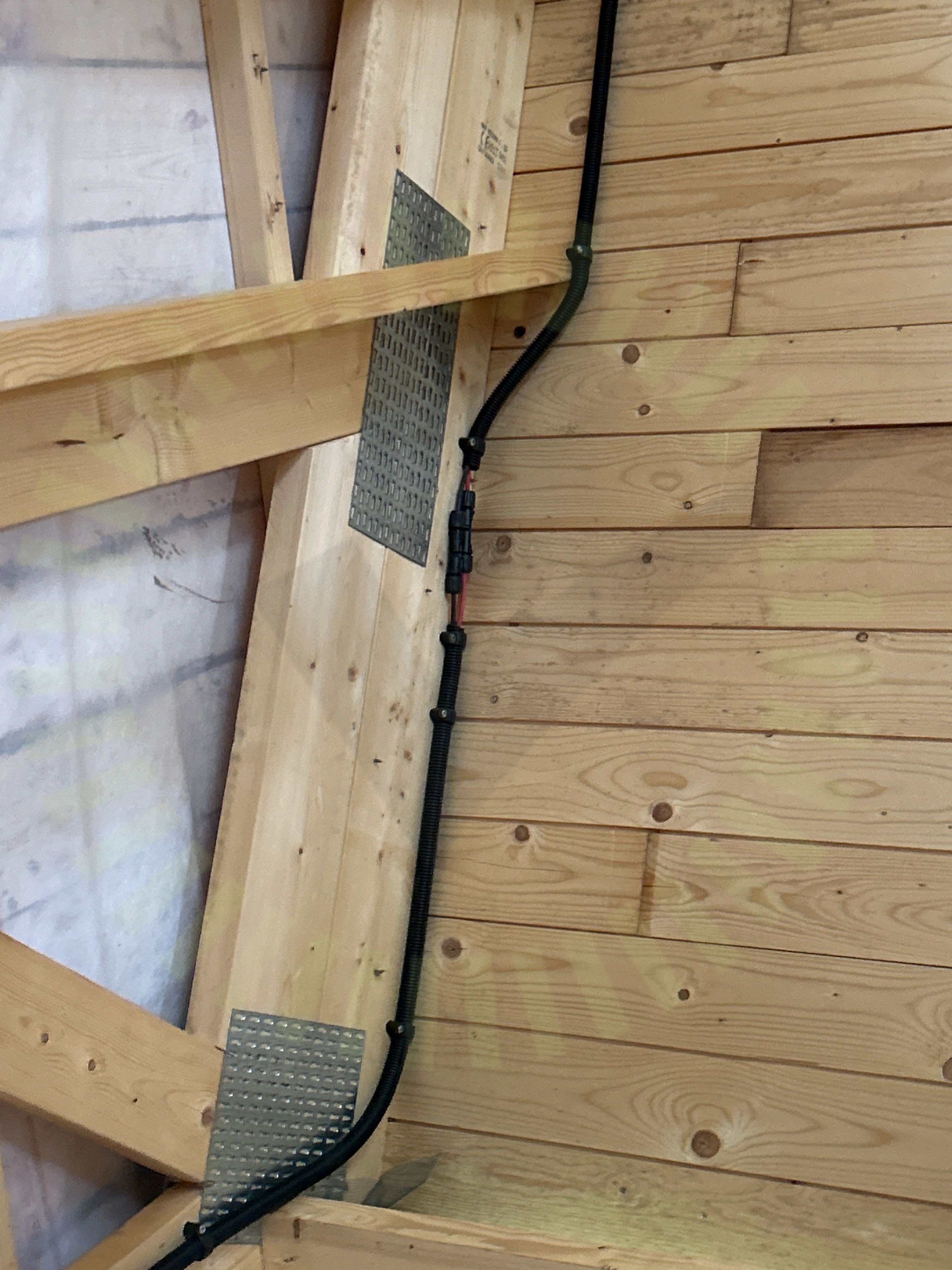

5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas där kontakter ligger öppet.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/31

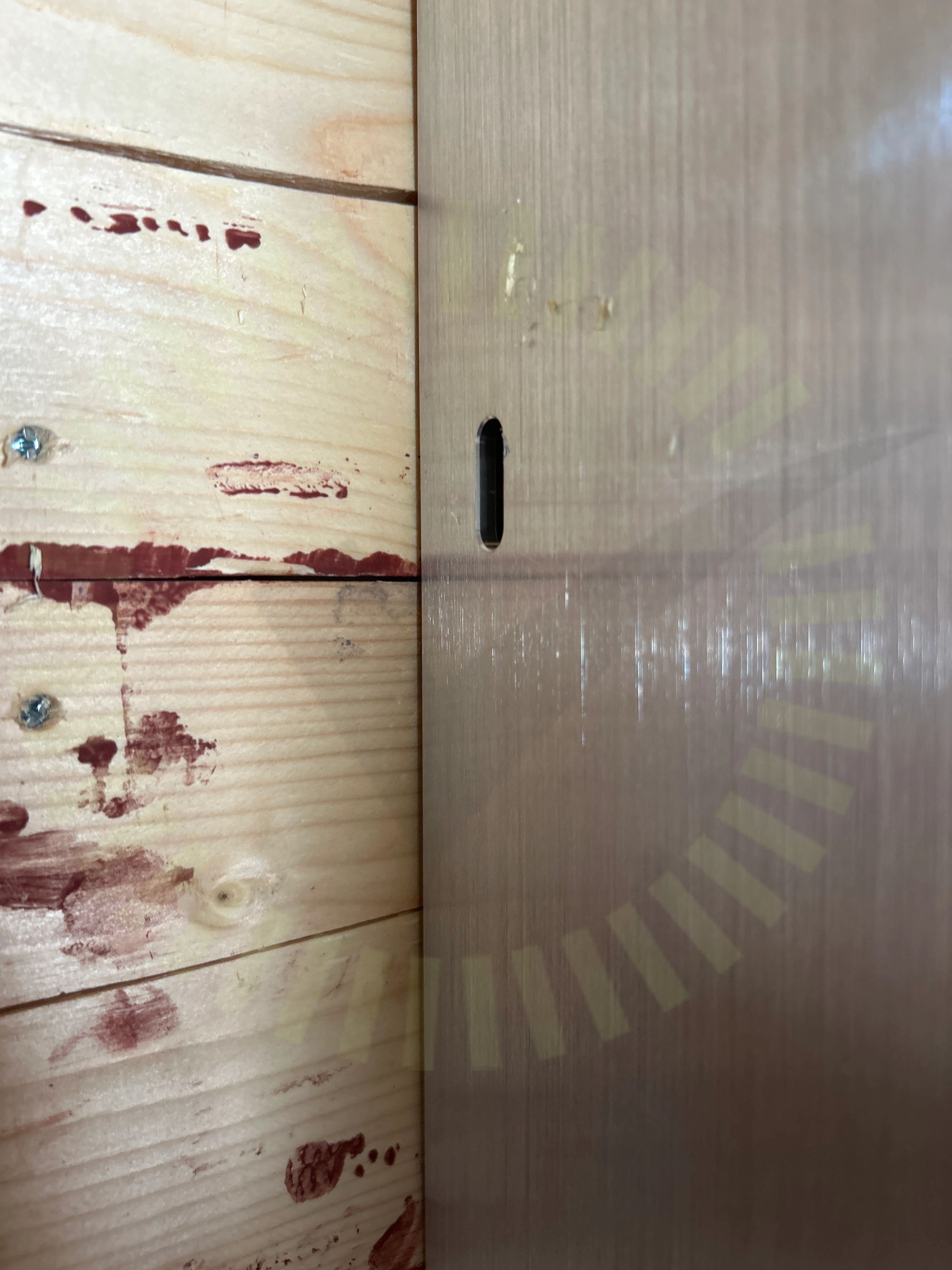

6.1 Fastsäkring av växelriktare
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Skruv saknas.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29
6.2 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
28/31AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/31Strängdesign
