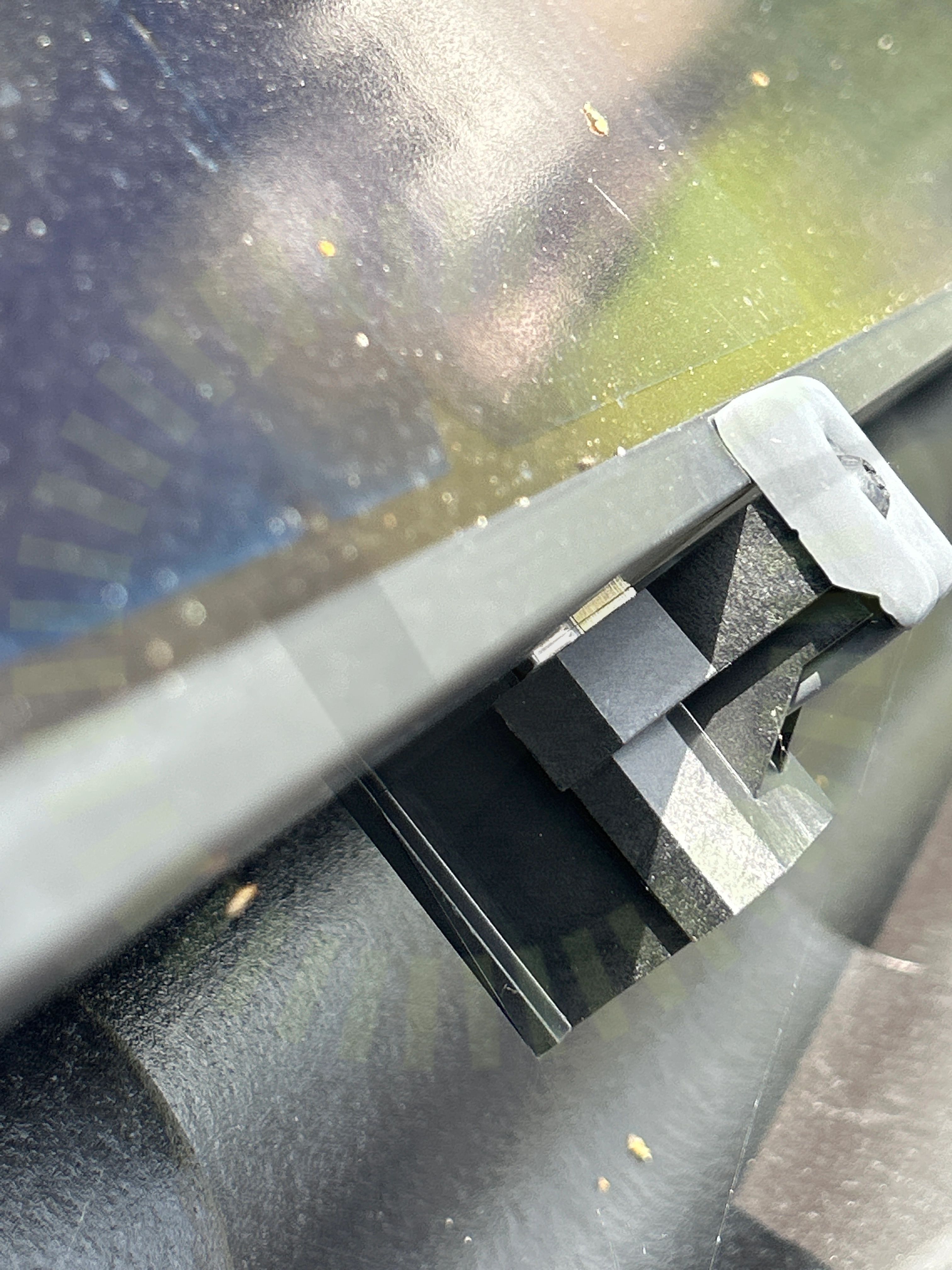

2.1 Ändklämmor
Inte godkändÄndklämma ligger ej emot panelramen.
Tillverkarens anvisningar
Besiktningsrapport
9.7
Installation genom
7H-Elpartner
Datum
27 juni 2024
Ort
Sandared, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av 7H-Elpartner som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
ESDEC Lutande Panntak
Anmärkningar
1/25Godkända kontrollpunkter
24/25DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Huawei: SUN2000-(3KTL-10KTL)-M1
Anmärkningar
2/40
3.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

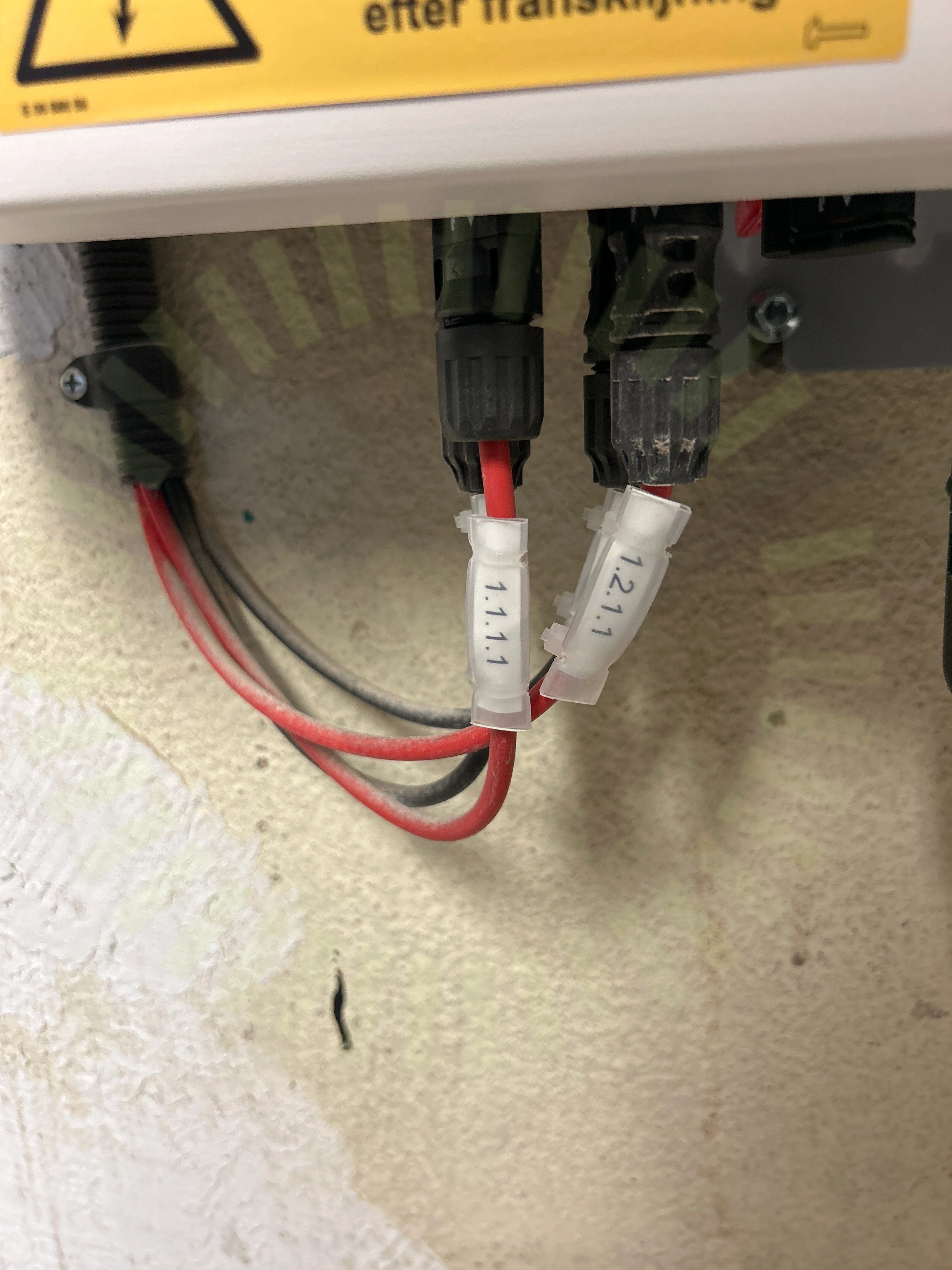

3.2 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
38/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HTB
Anmärkningar
2/17
4.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

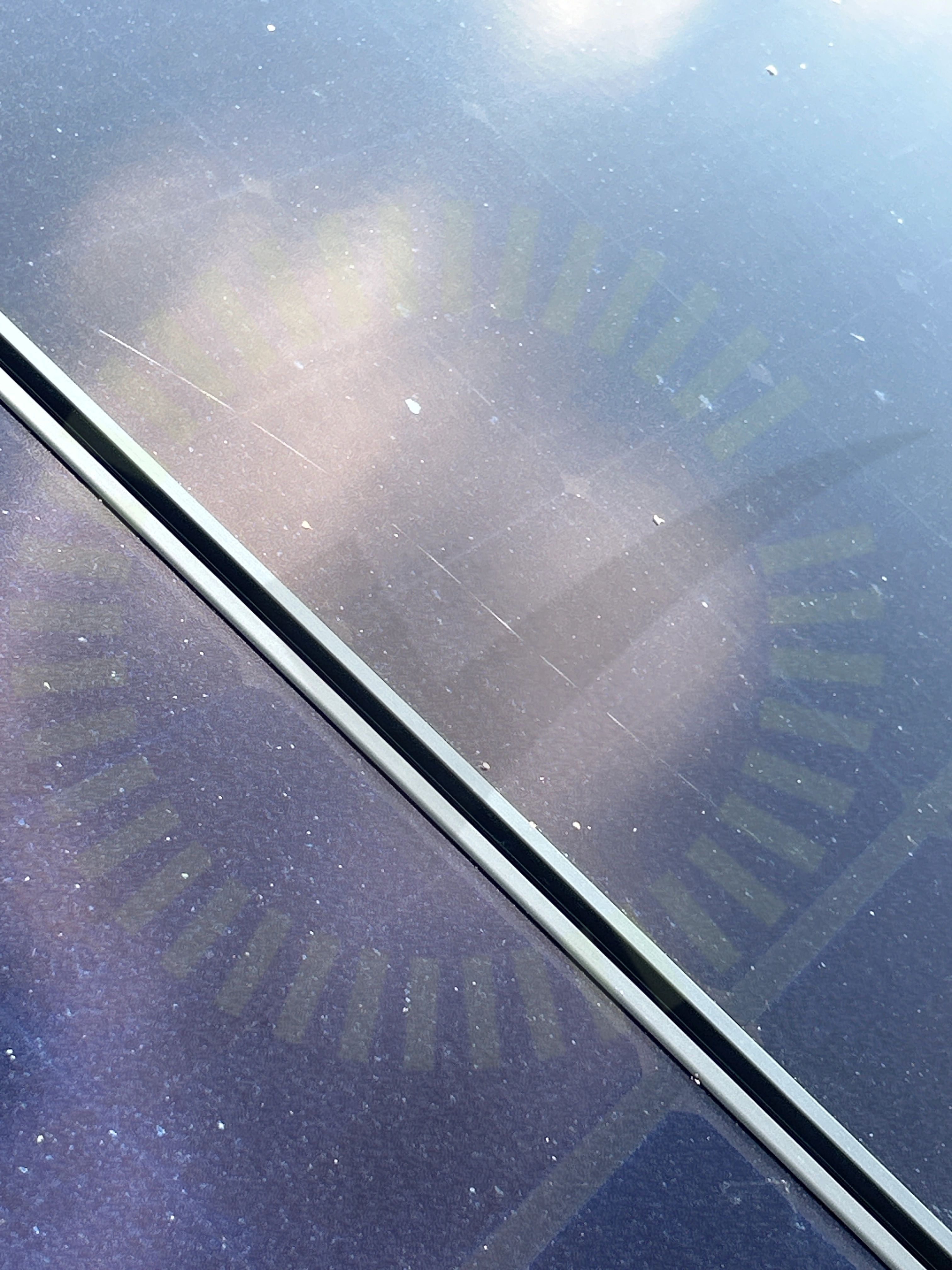

4.2 Skador på panel
Inte godkändLängre repor finns på panelerna.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

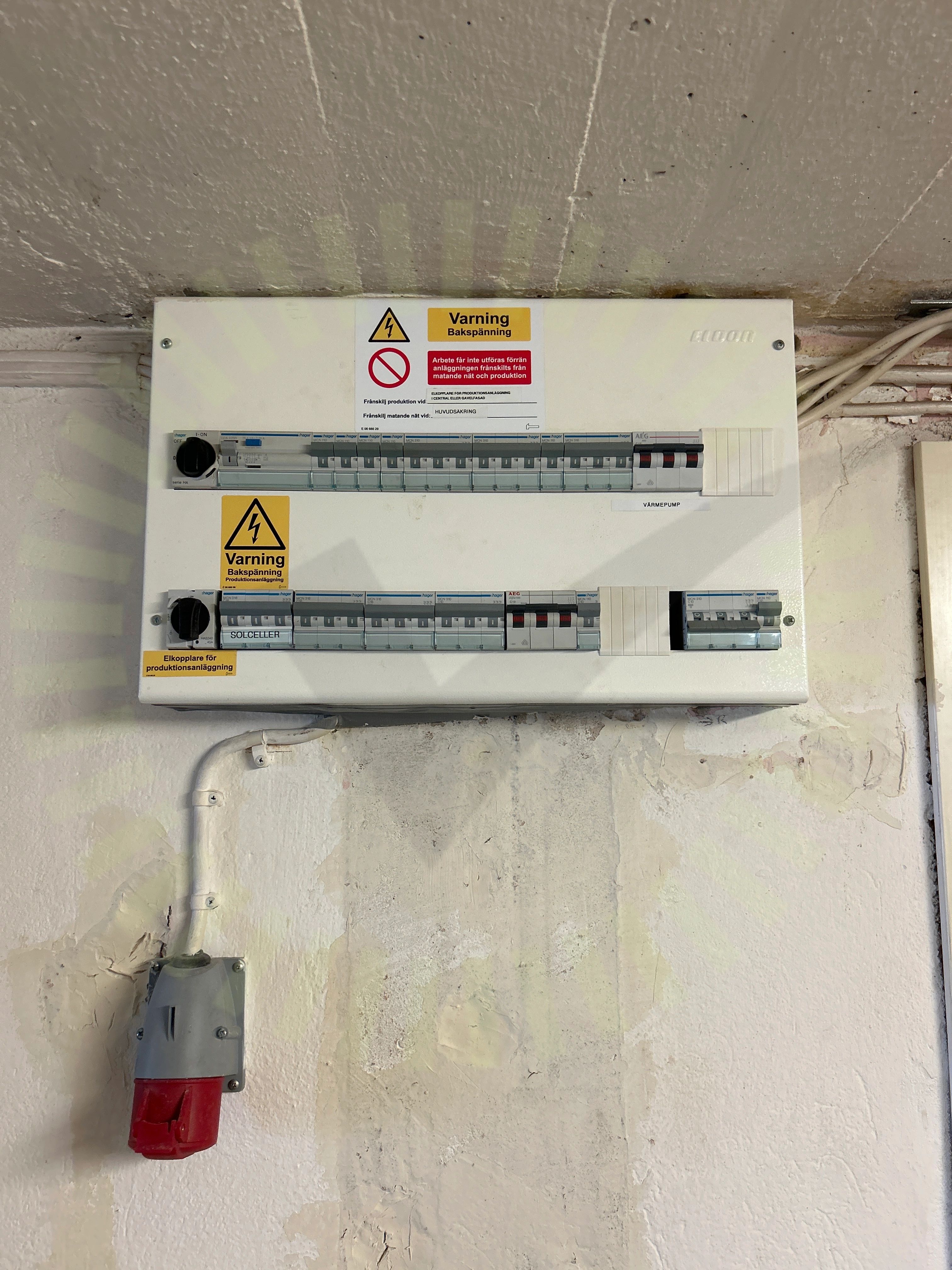

Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
