Besiktningsrapport

9.2

Installation genom

Sesol

Datum

9 maj 2023

Ort

Surahammar, Västmanlands län

Spänningar i ram samt skugga

Skenskarvar

Klämmor rätt förläggning

Kabeluppfästning

92% godkända8% ej godkända

Om installationen

PanelerLongi LR5-66HPH 480-505M

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/41

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

39/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst

Longi LR5-66HPH 480-505M

Anmärkningar

1/12

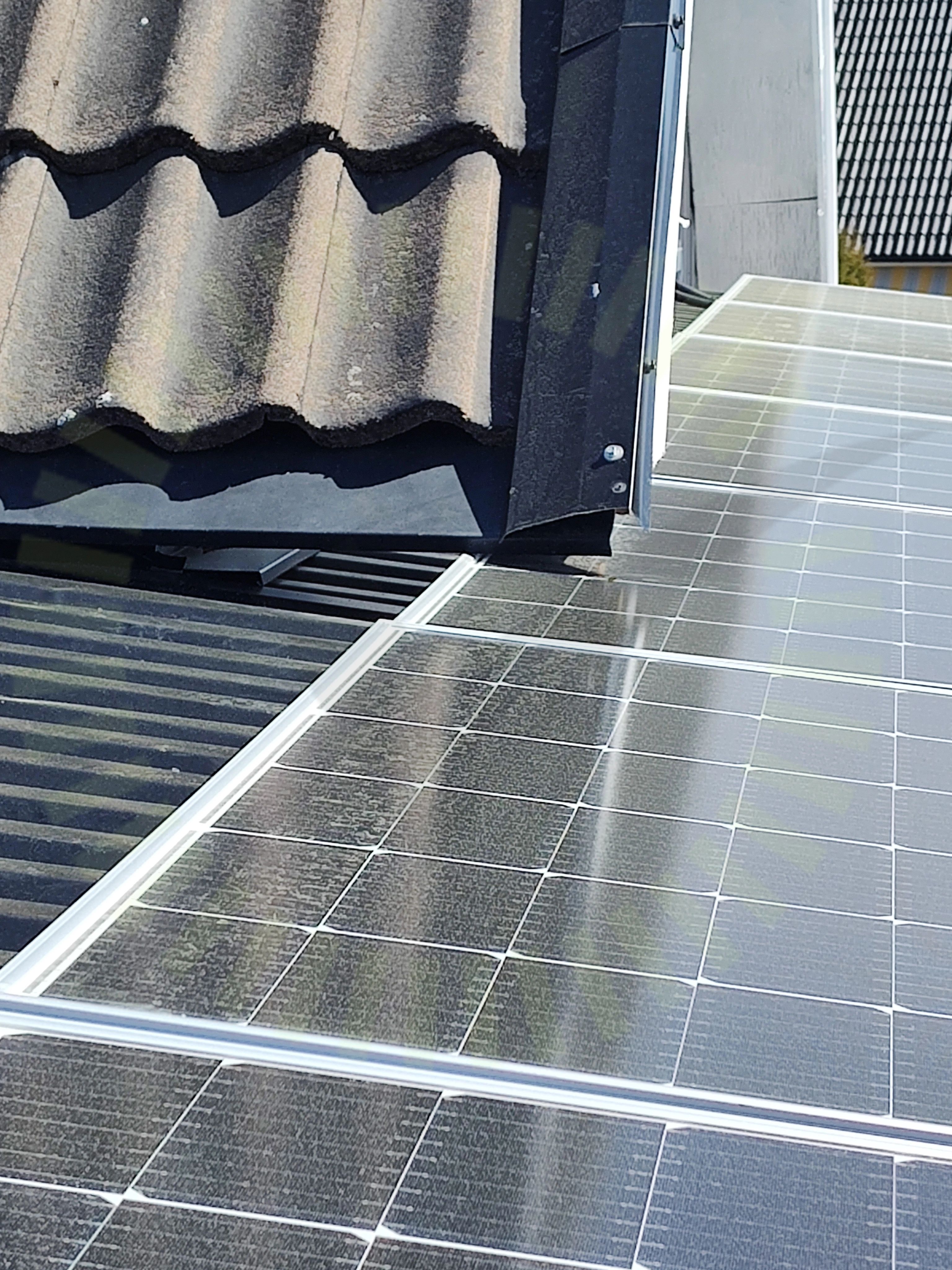

3.1 Spänningar i ram samt skugga

Inte godkänd

Tak trycker ner på panelens ram och skapar spänningar samt en permanent skugga.

Godkända kontrollpunkter

11/12

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningStress på kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/1

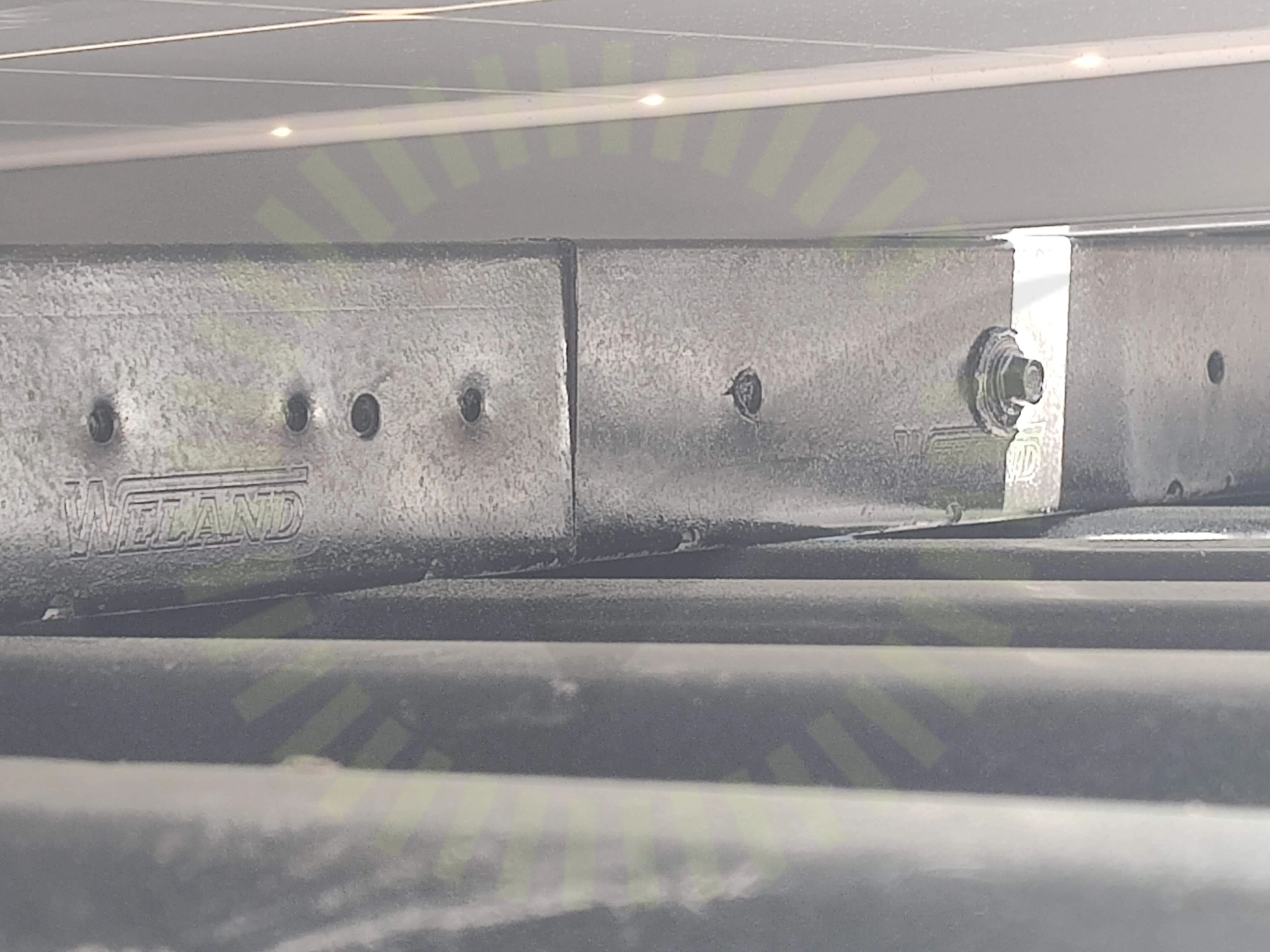

5.1 Skenskarvar

Inte godkänd

Skenskarvar ej korrekt infästa enligt tillverkarens anvisningar.

Tillverkarens anvisningar.

Weland Stål: Plåttak

Anmärkningar

4/16

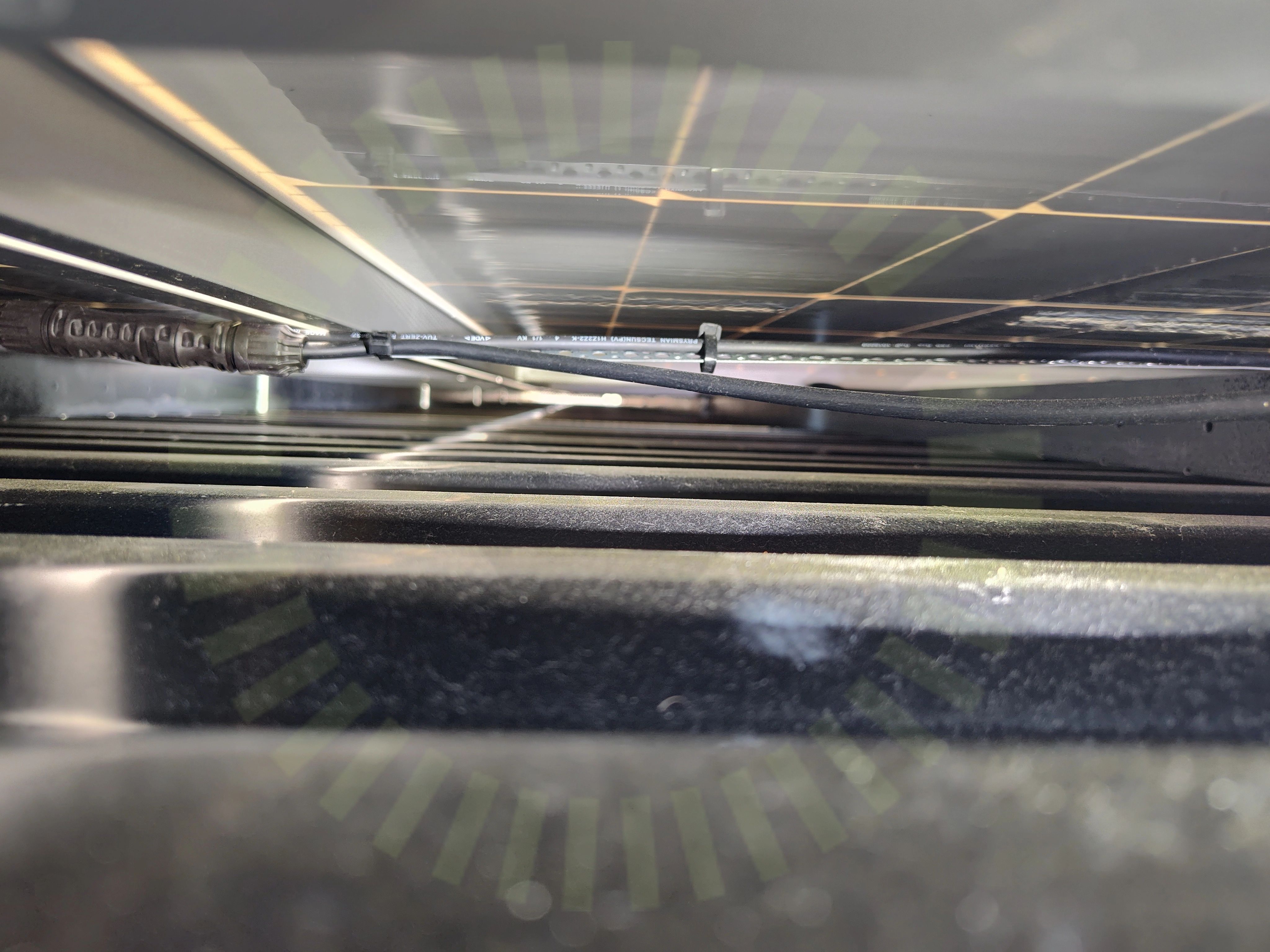

6.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

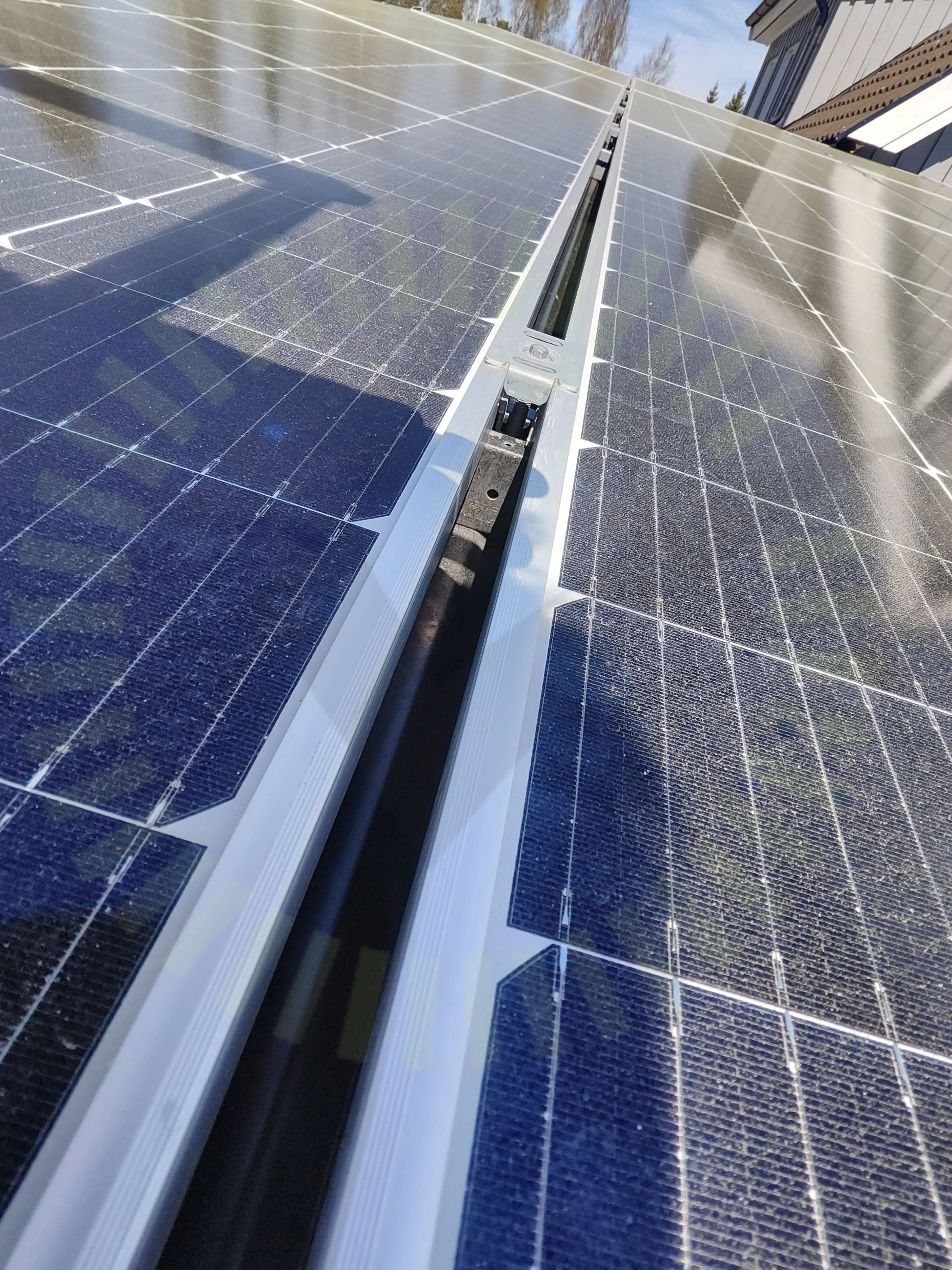

6.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

6.3 Infästning

Inte godkänd

Underlag för antal skruv saknas. Lastberäkning är inte fullständig.

MA5101 Sid 1 (1) | Version 4 - 220829

6.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Taket är ej sadeltak samt att den inte är fullständig, sidor saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/16

Använd skruvInfästning skena
