Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Svea Solar

Datum

18 juli 2025

Ort

Blidö, Stockholms län
Läktinfästning
Skenornas infästning
Skenornas överhäng
89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-NEG9R.25
OptimerareHuawei: SUN2000-600W-P
MontagesystemTJB: Solentra Powerhook för bärläkt
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriHuawei: LUNA2000-7/14/21-S1
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

14/14
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Huawei: SUN2000-600W-P

Anmärkningar

1/9

4.1 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknas.

Huawei: SUN2000 Smart PV Optimizer User Manual Issue 9 Date 2024-01-31, Sida 25

Godkända kontrollpunkter

8/9
Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M1

Tak 1, TJB: Solentra Powerhook för bärläkt

Anmärkningar

7/23

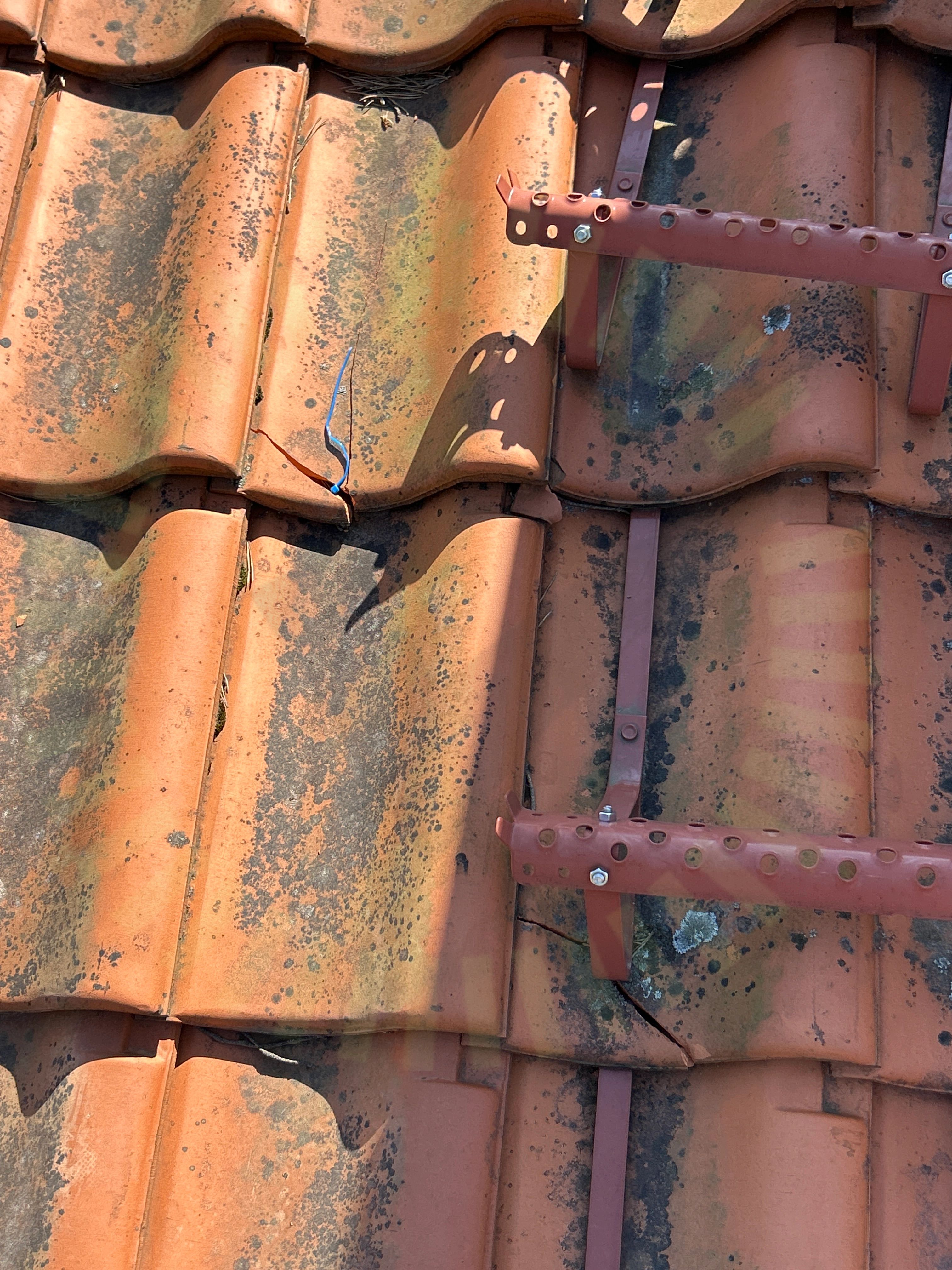

Skador

5.1 Skador

Inte godkänd

Trasiga takpannor noterade i anslutning till installationen.

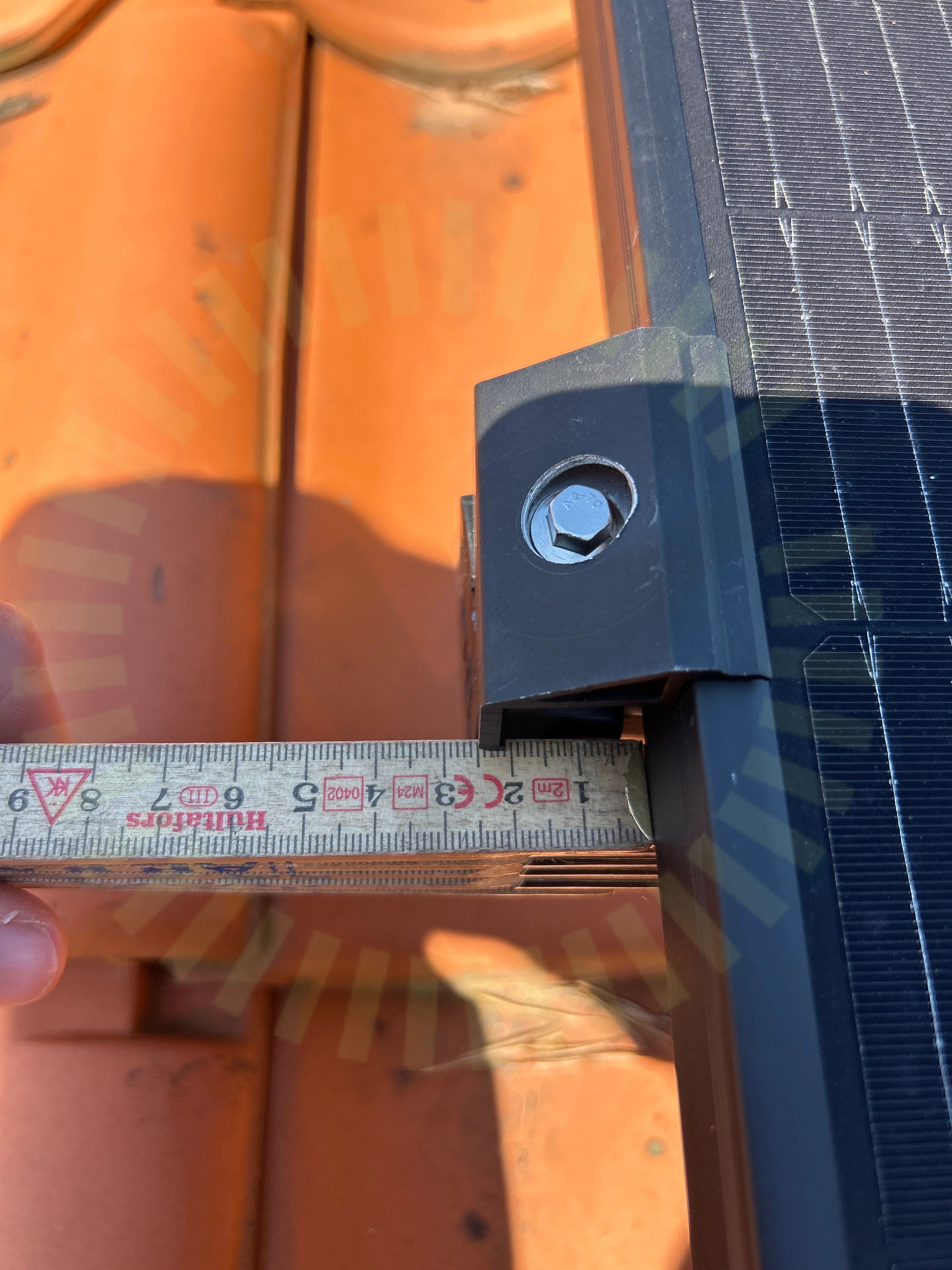

Skenans utstick för klämma

5.2 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

TJB: Solentra Monteringsanvisningar Panelklämma click 240110
Läktinfästning

5.3 Läktinfästning

Inte godkänd

Takkrok felaktigt åtspänd och sitter löst.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

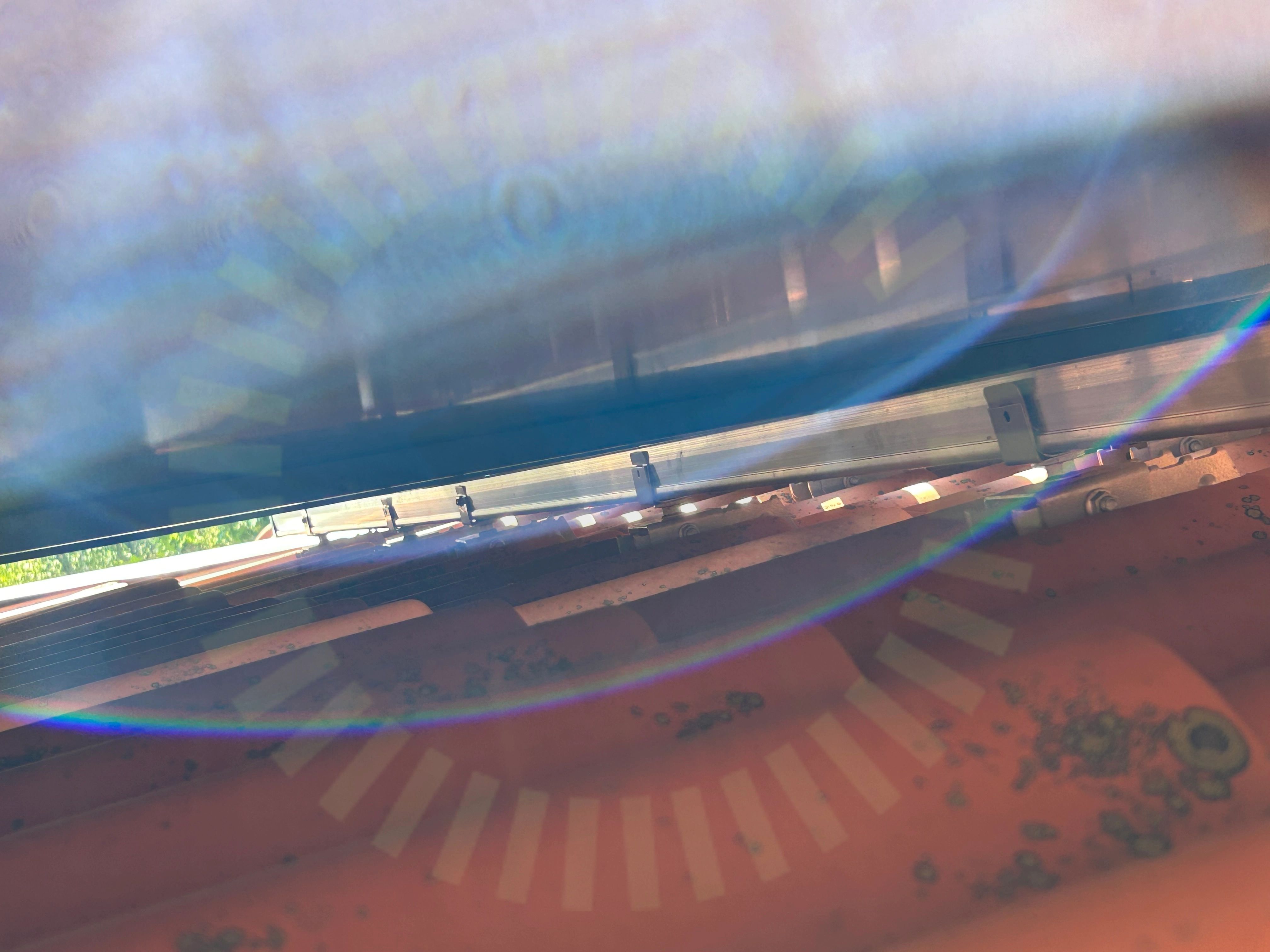

Skenornas infästning

5.4 Skenornas infästning

Inte godkänd

Skruv saknas vid skeninfästning. Minst varannan infästning ska skruvas.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

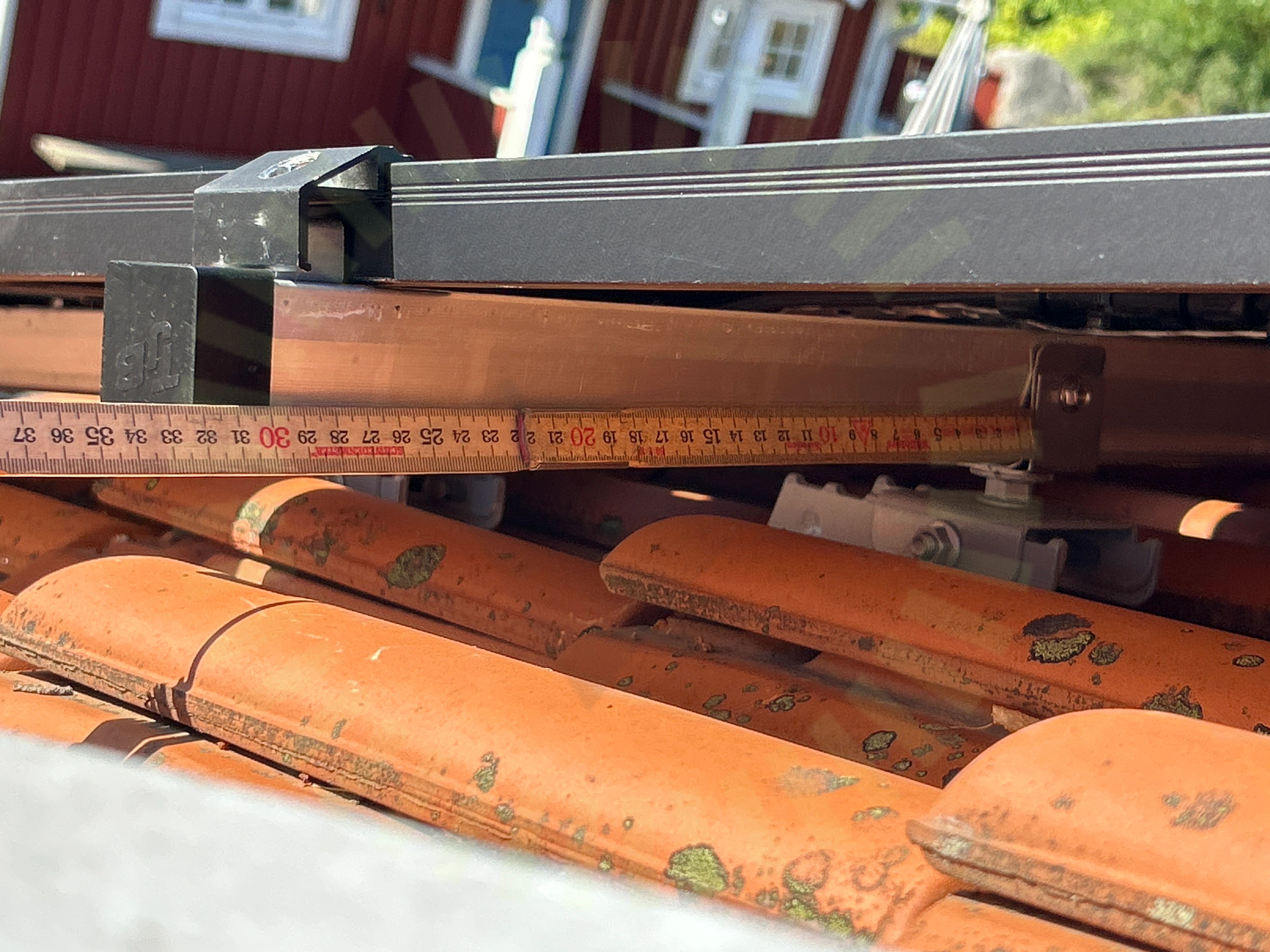

Skenornas överhäng

5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

TJB: Solentra Monteringsanvisningar Infästningsskena 240110

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktens dimensionMittklämmorPotentialutjämningsledareSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/23
RåspontsinfästningTakgenomföring

Tak 1, Trina: TSM-NEG9R.25

Anmärkningar

3/14

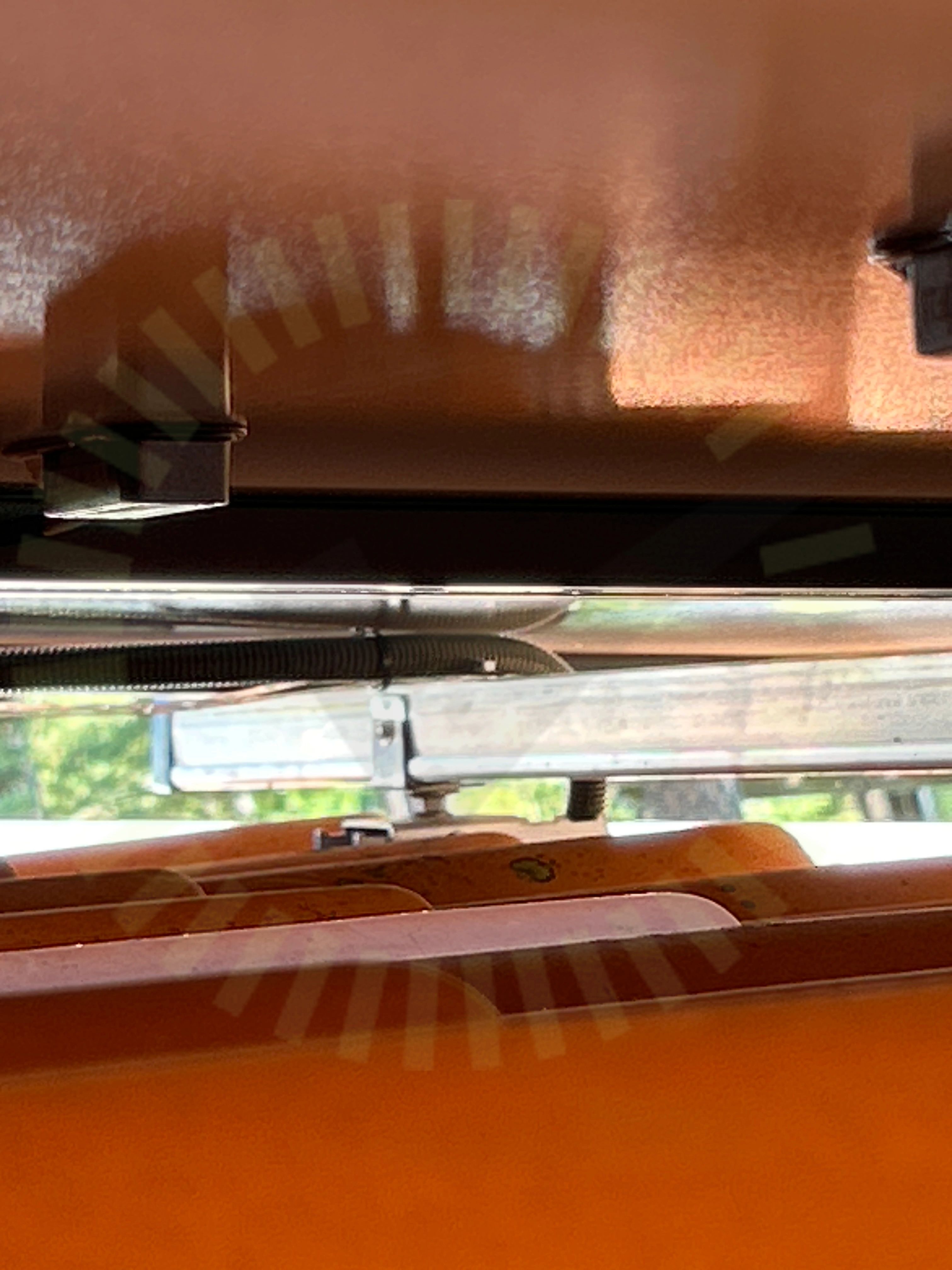

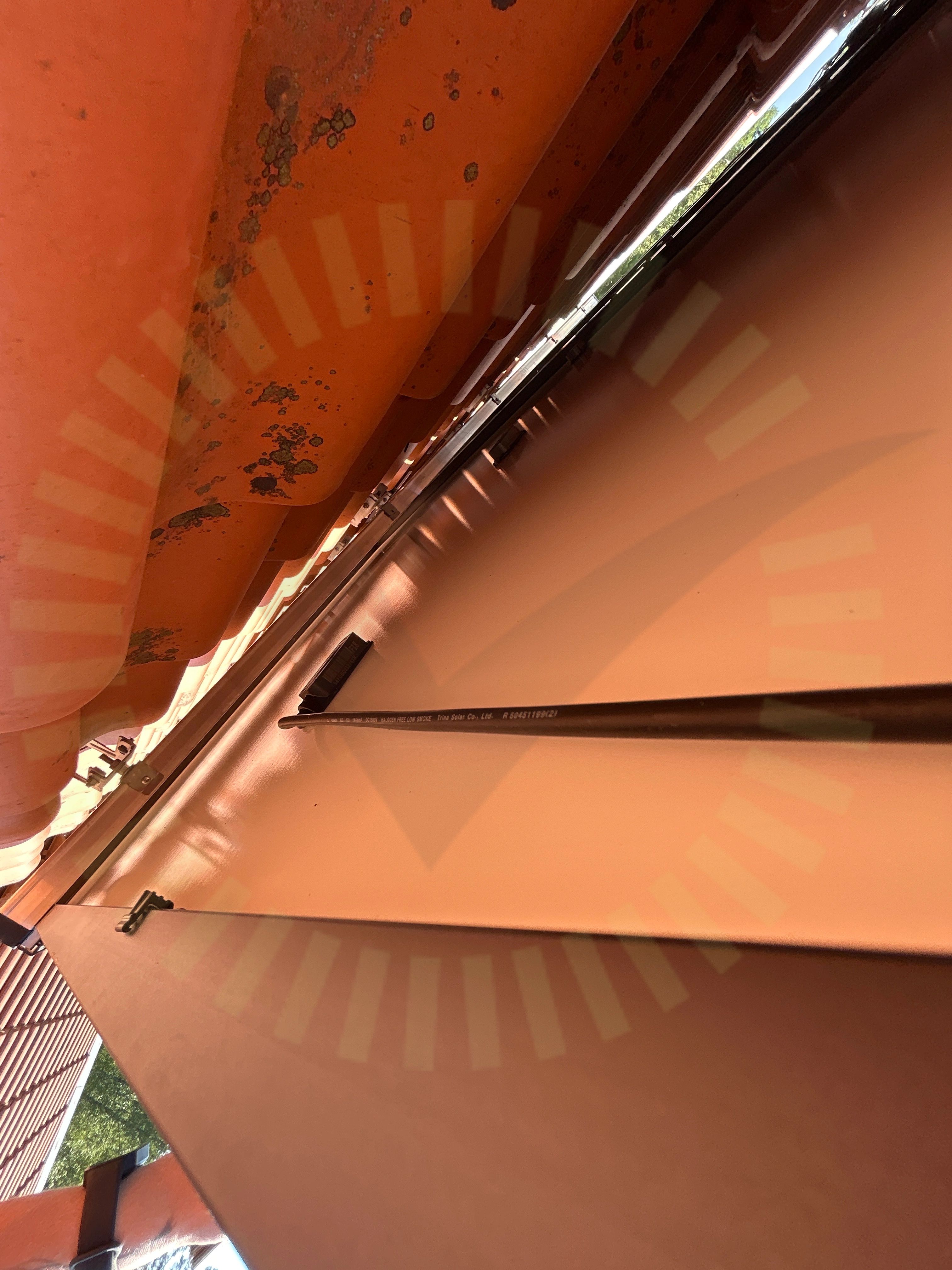

Föremål mot bakstycke

6.1 Föremål mot bakstycke

Inte godkänd

Flexslang skaver mot panelens undersida.

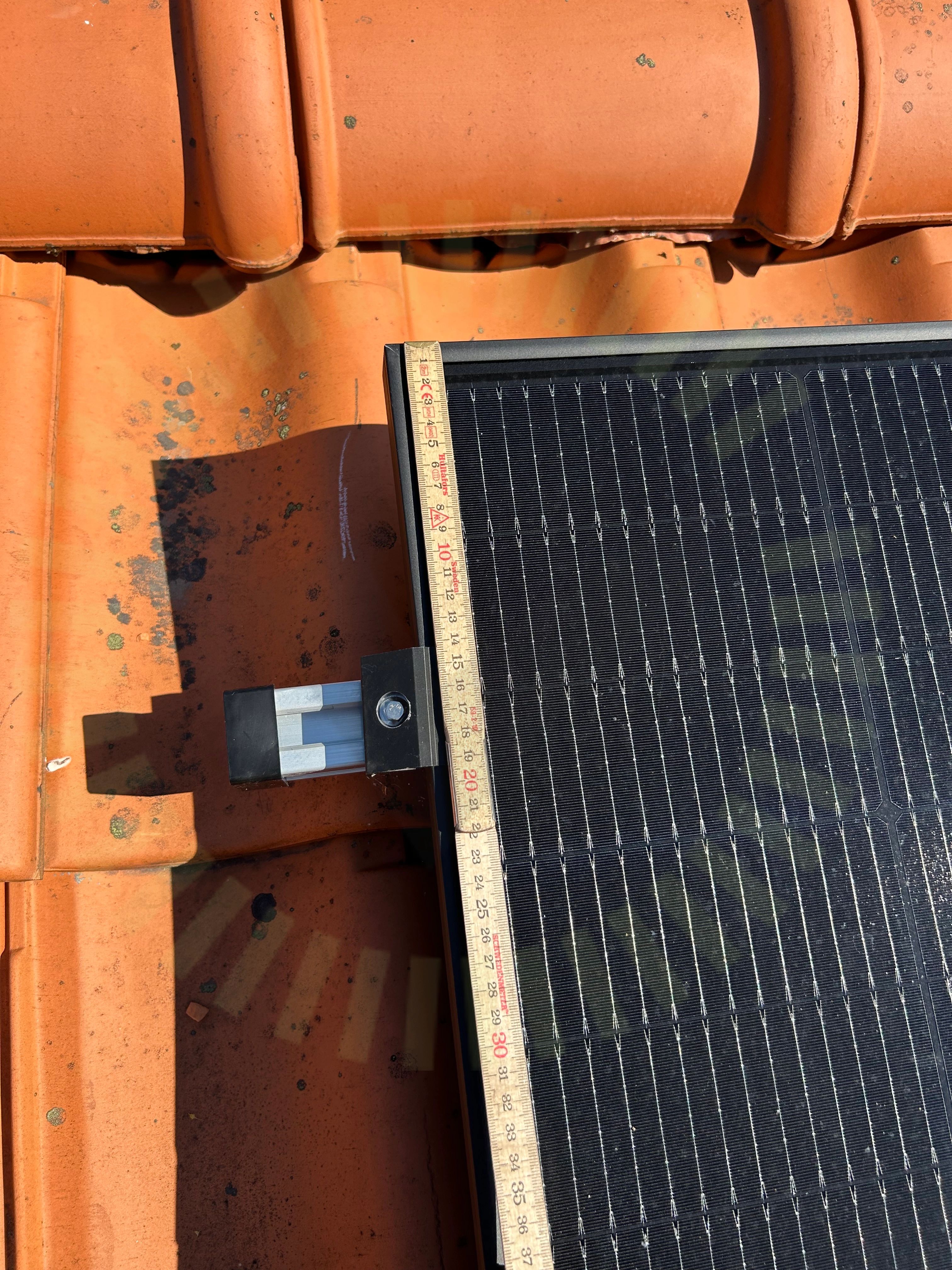

Klämmornas placering

6.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina: User manual UM-M-0002/Ver. L August 2024, Sida 22-26
Kopplingslåda böjradie

6.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varselmärkningen ska ange att spänningssatta delar kan vara fortsatt spänningssatta även efter frånskiljning.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Godkända kontrollpunkter

32/35
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35
DC Max SpänningDC Min SpänningSträngdesign
