Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Sesol

Datum

31 oktober 2023

Ort

Mörarp , Skåne län
Kabelinföringar
PEN-ledare
Skenors avstånd till varandra
90% godkända10% ej godkända

Om installationen

PanelerLongi LR5-66HPH 480-505M
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi LR5-66HPH 480-505M

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

2/16
Skenors avstånd till varandra

3.1 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Uppmätt mått 1380mm.

Snö- och vindlastberäkning
Takgenomföring

3.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

14/16
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

2/6
Kabelinföringar

4.1 Kabelinföringar

Inte godkänd

Förskruvningen är inte anpassad efter kabelns dimension, sluter ej tätt och kabel går att röra in och ut.

PEN-ledare

4.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

4/6
InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/36

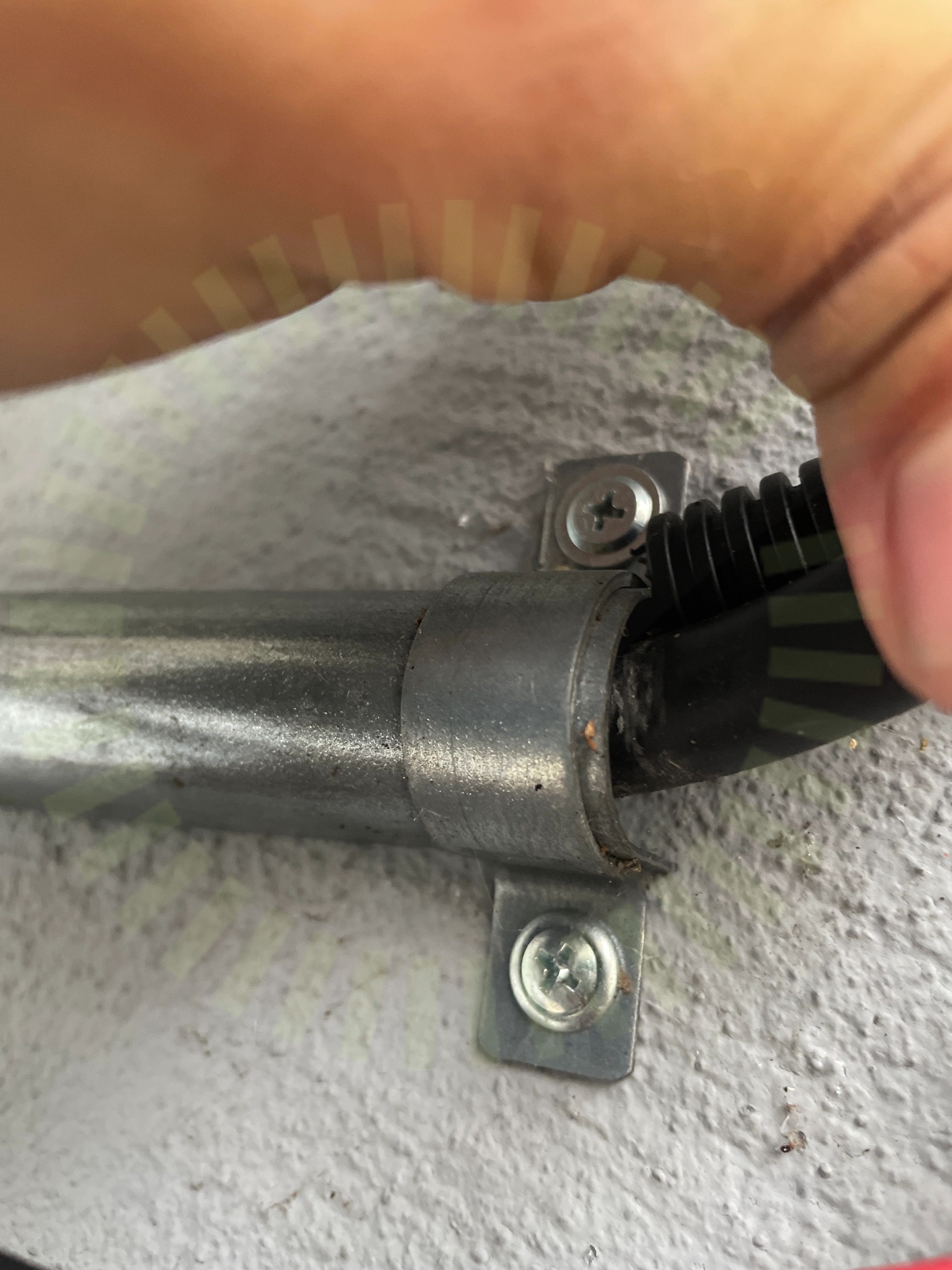

Skarp kant

6.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

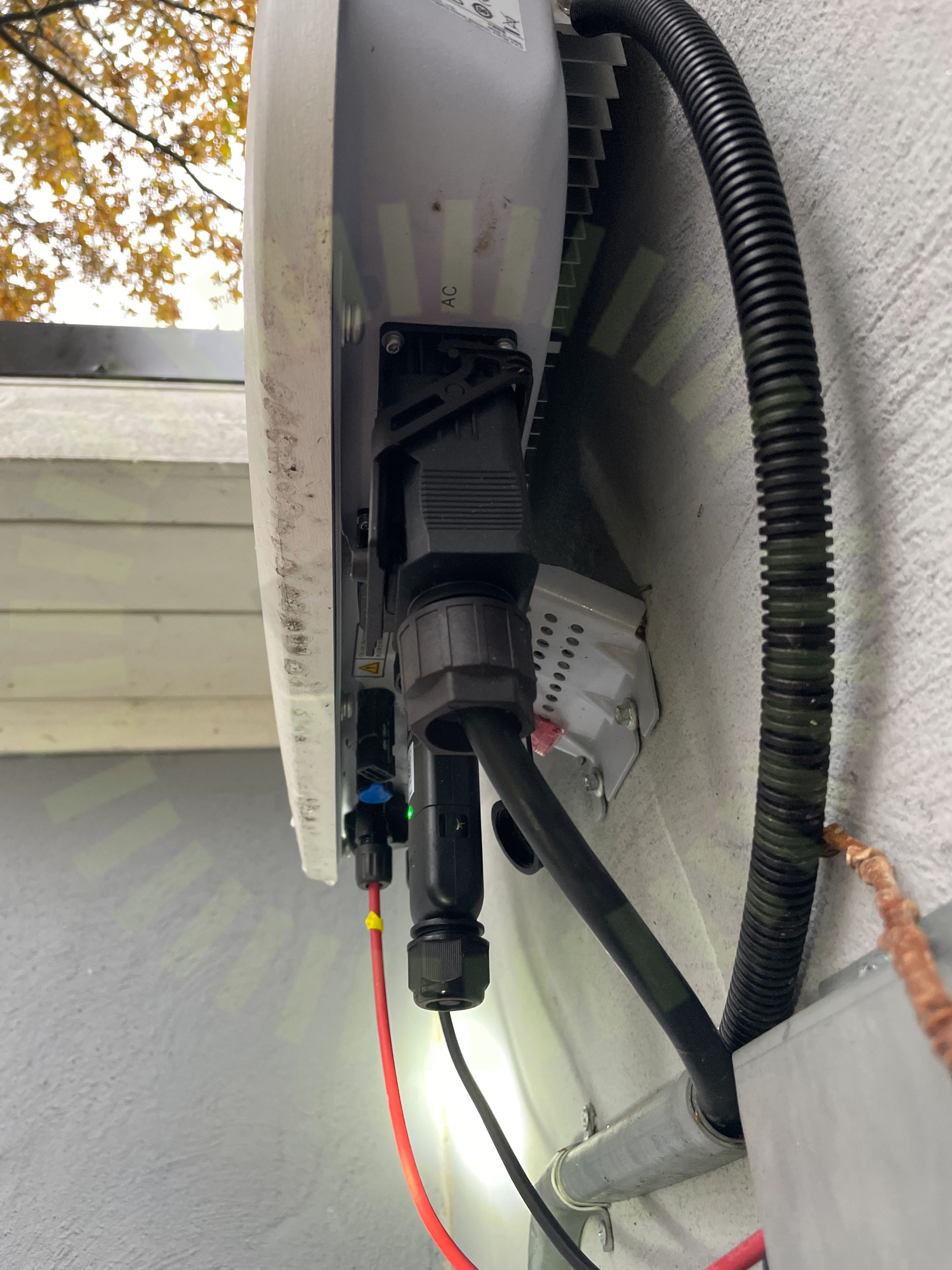

Växelriktare förskruvning.

6.2 Växelriktare förskruvning.

Inte godkänd

Kablage drar mot vägg och skapar stress på förskruvningen.

Godkända kontrollpunkter

34/36
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
