Besiktningsrapport

9.0

Installation genom

Skandica Solar

Datum

24 juni 2024

Ort

Onsala, Hallands län

Skydd mot beröring

Underliggande takpanna

Fastsäkring av produkt

+ 3

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemWeland Stål: Råspont

VäxelriktareSAJ: R5 3-20K-T2

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Lastbalansering

Kundkommentar

Elektriker har ej återvänt med saknat materiel för lastbalansering enligt överenskommelse.

SAJ: R5 3-20K-T2

Anmärkningar

2/39

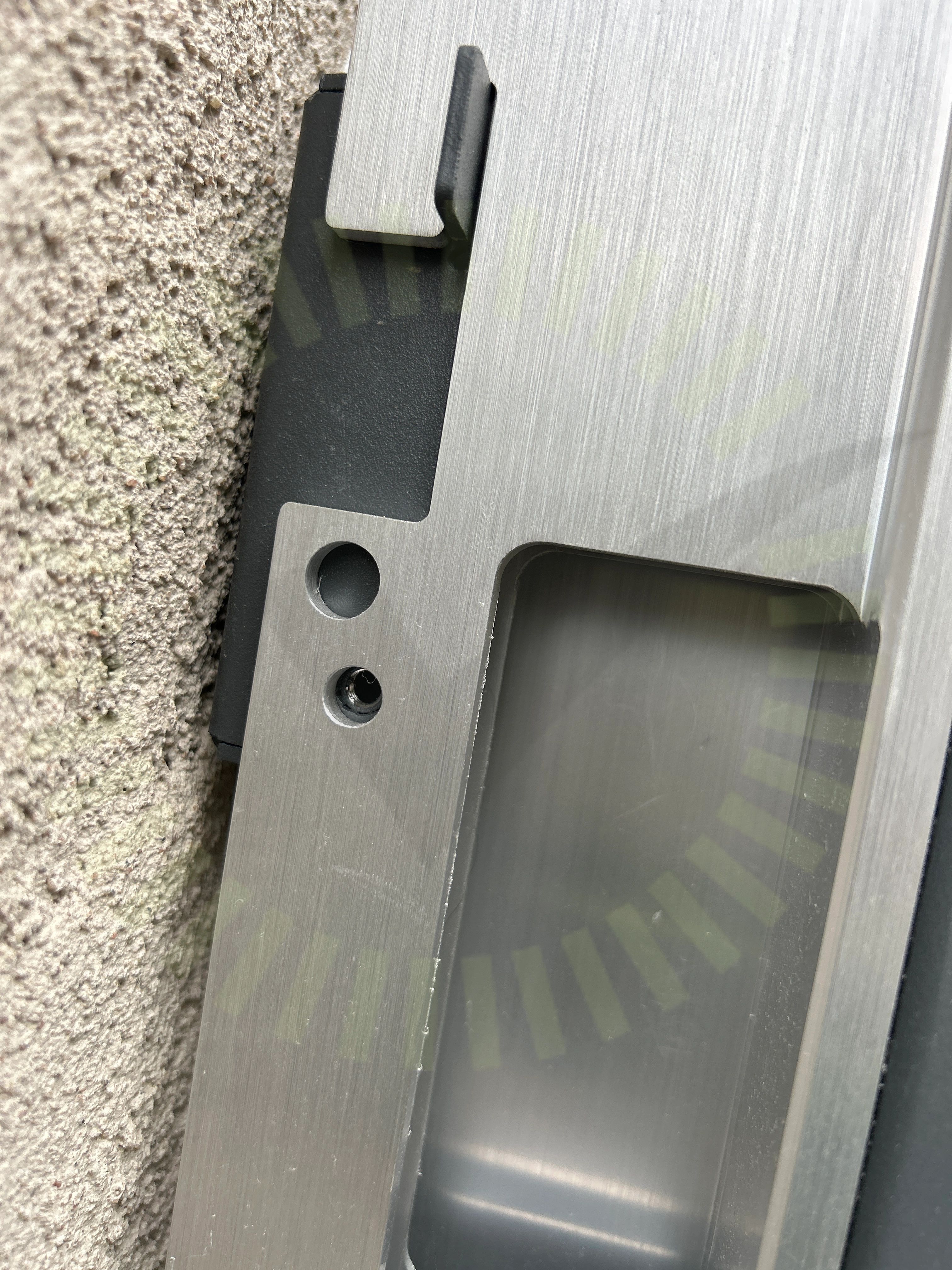

3.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

User Manual SAJ Solar Inverter, Sida 27

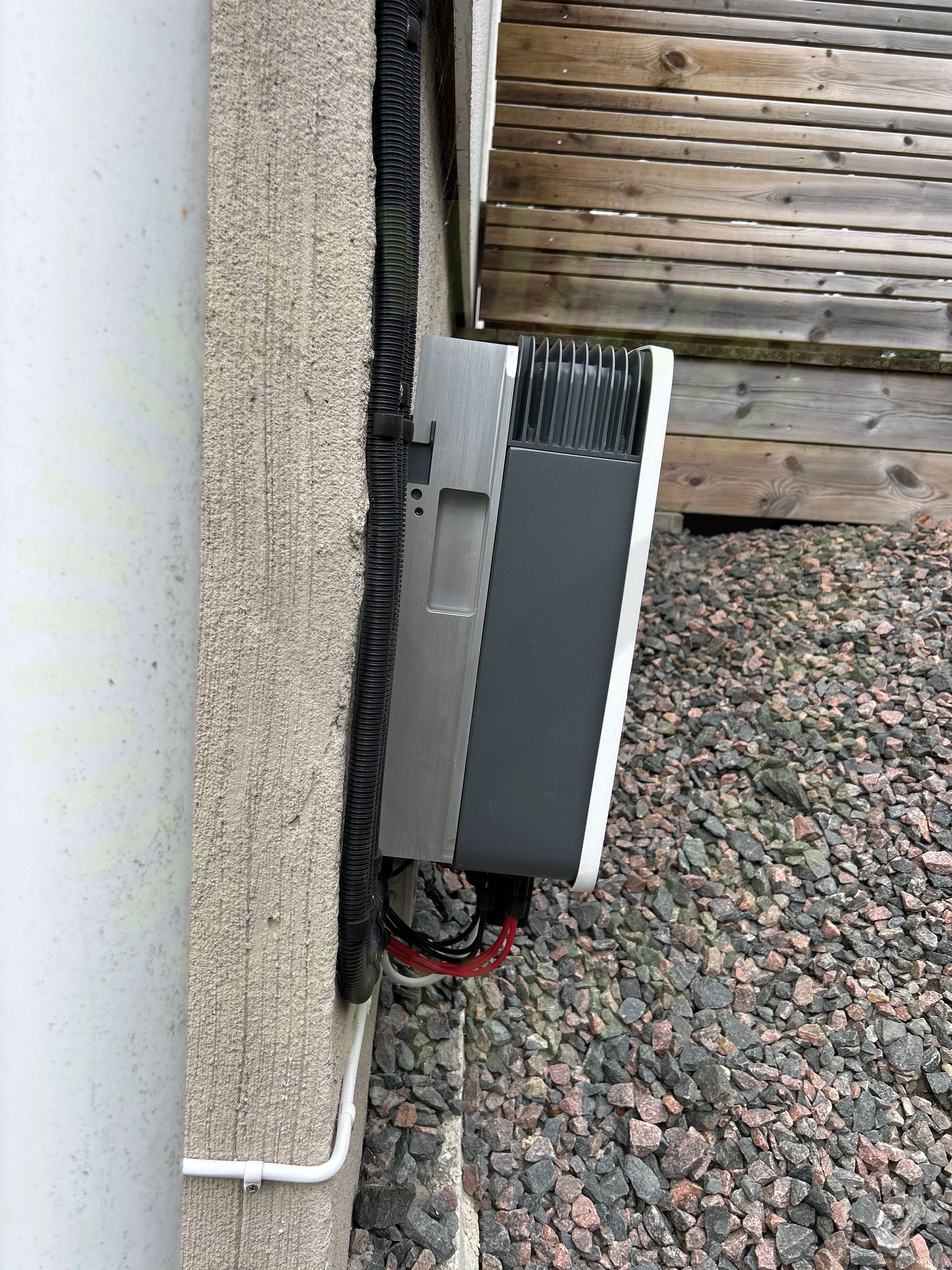

3.2 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. Växelriktaren lutar framåt.

User Manual SAJ Solar Inverter, Sida 22

Godkända kontrollpunkter

37/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Trina: TSM-NEG9RC.27

Anmärkningar

2/14

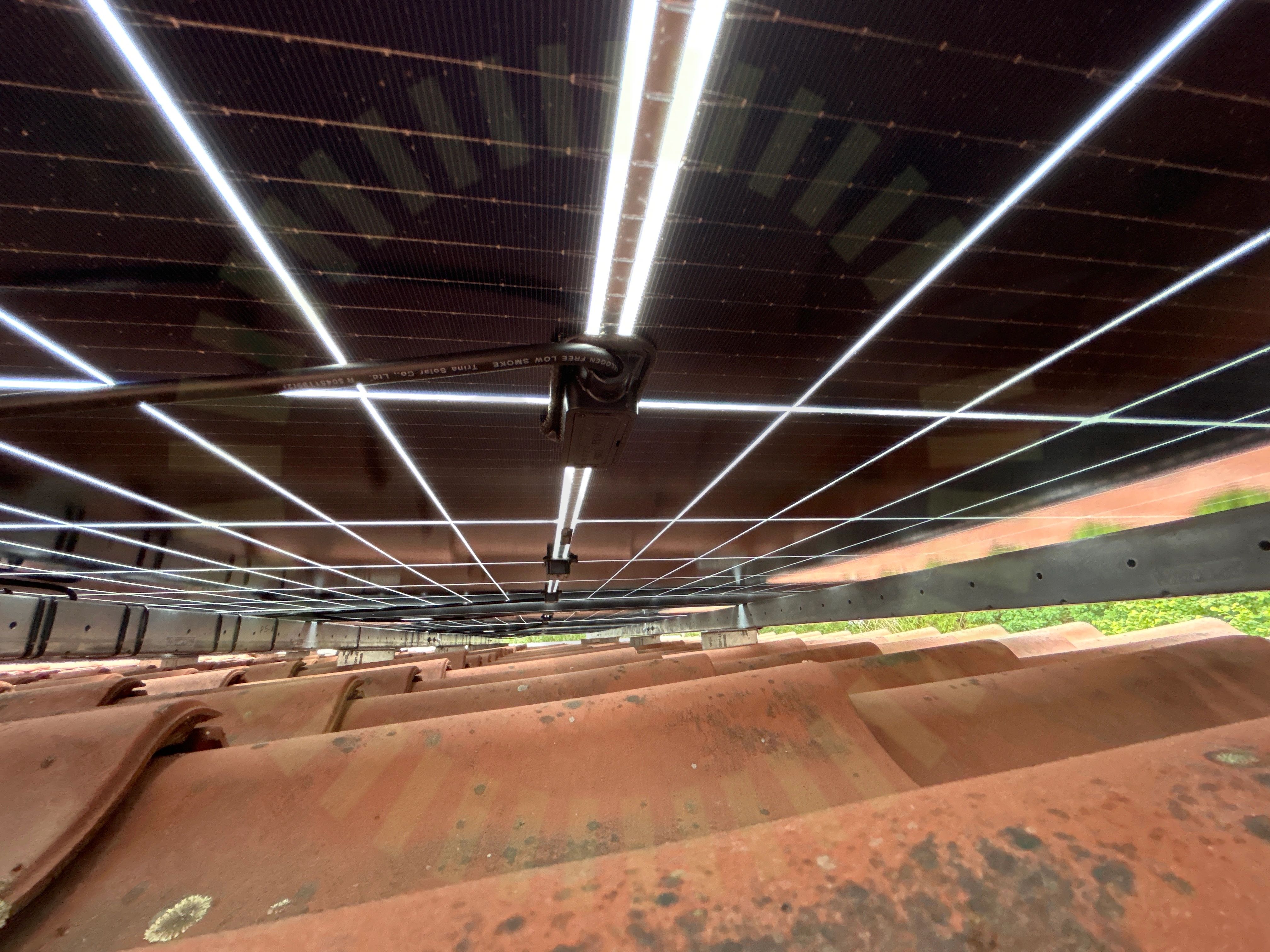

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

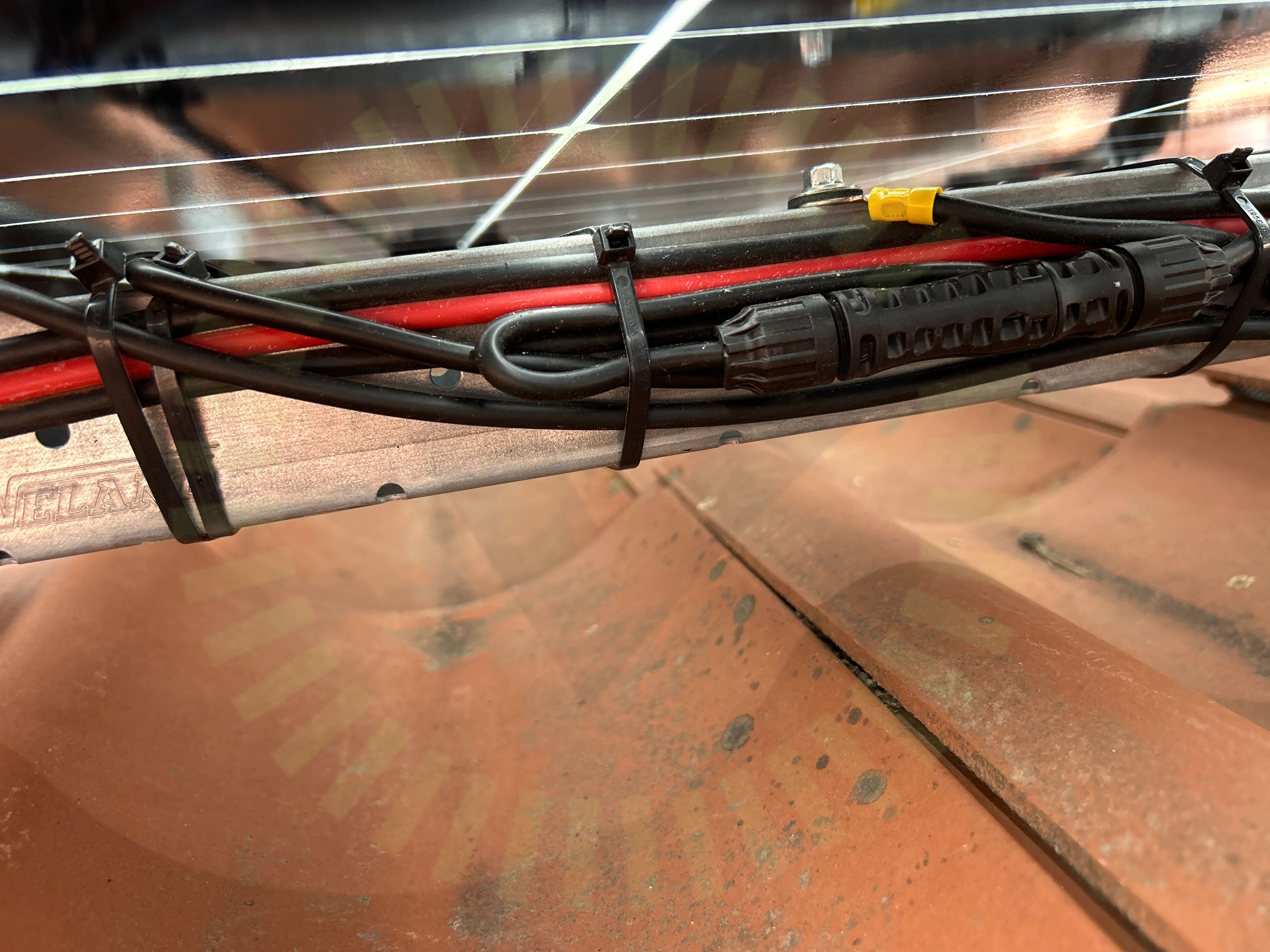

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/6

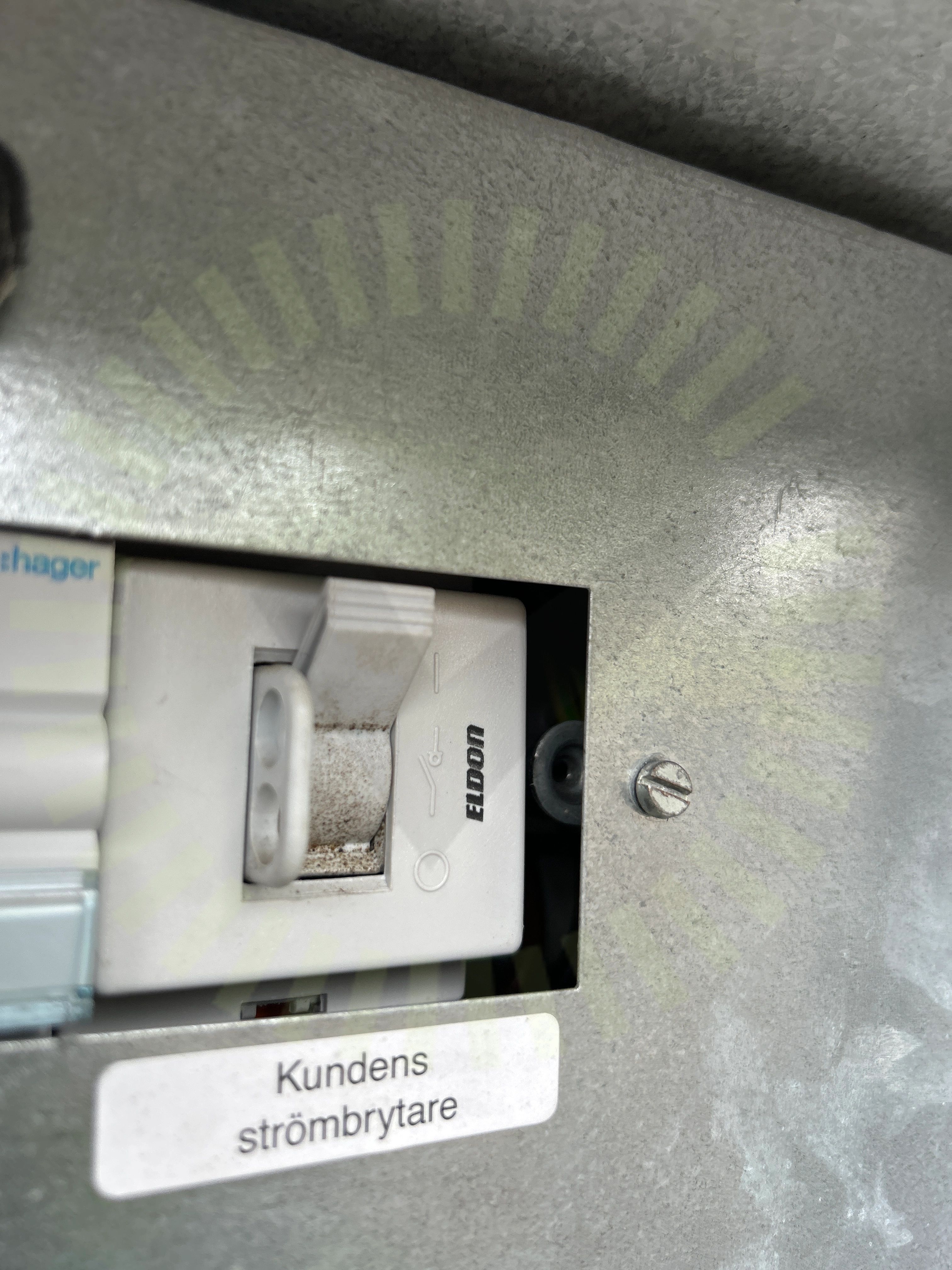

5.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Växelriktare

Anmärkningar

1/1

6.1 Skyddskåpa fasadmätarskåp

Inte godkänd

Skyddskåpa ej erforderligt fastsatt

Weland Stål: Råspont

Anmärkningar

1/23

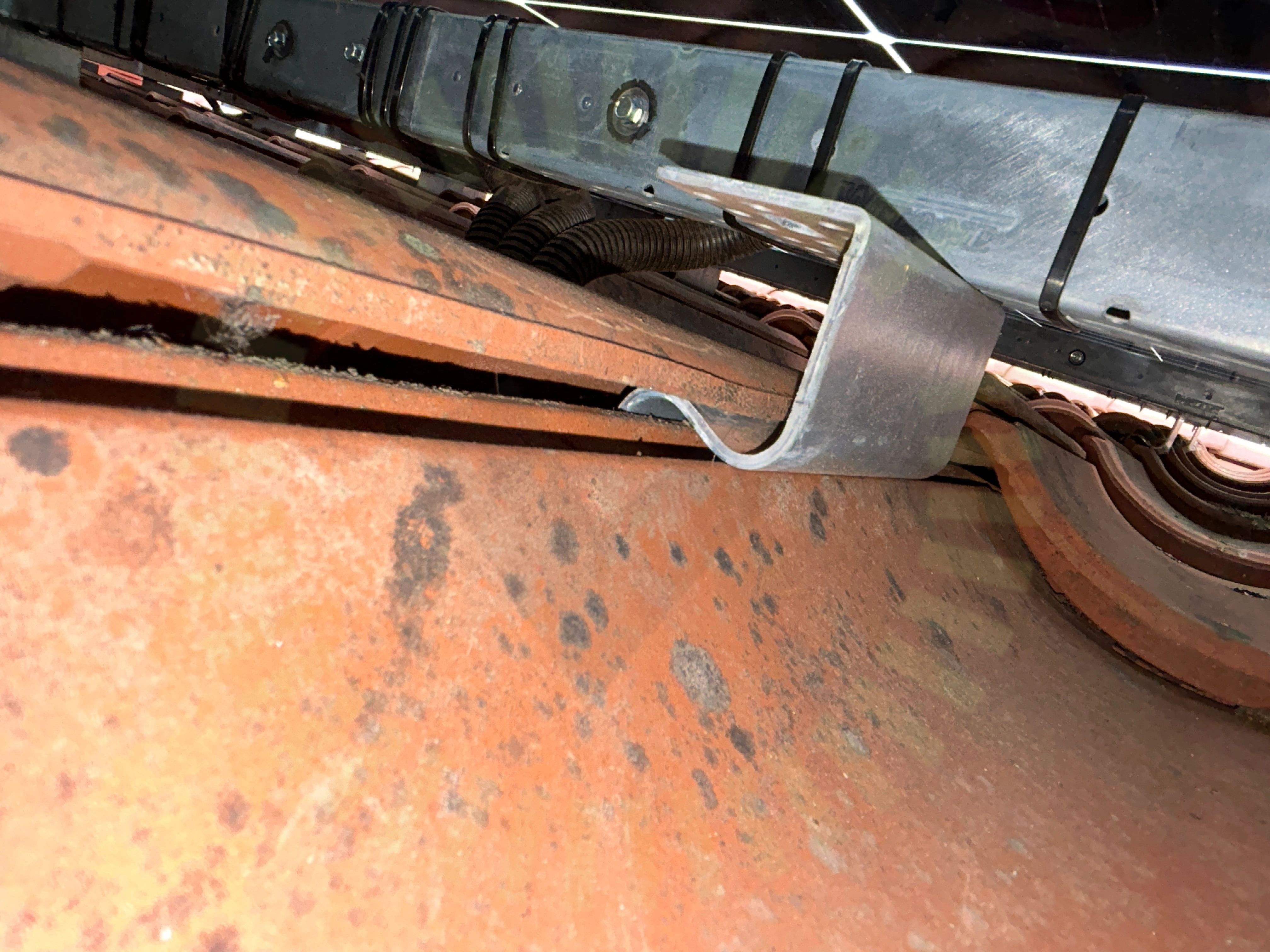

7.1 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/23

TakgenomföringUnderbyggnad
