Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
14 maj 2024
Ort
Träslövsläge, Hallands län
Skada vid brytare
Anslutning av ledare
DC Kablage förläggning
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R6-(3-15K)-T2
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Inte godkänd
Installationen är inte levererad enligt avtal. Kund saknar genomgång utav anläggningen och hur appen med Wi-Fi fungerar.
Avtal
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Skada vid brytare
Inte godkänd
Skador noterade på elmaterial vid brytaren.
Godkända kontrollpunkter
6/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/24
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

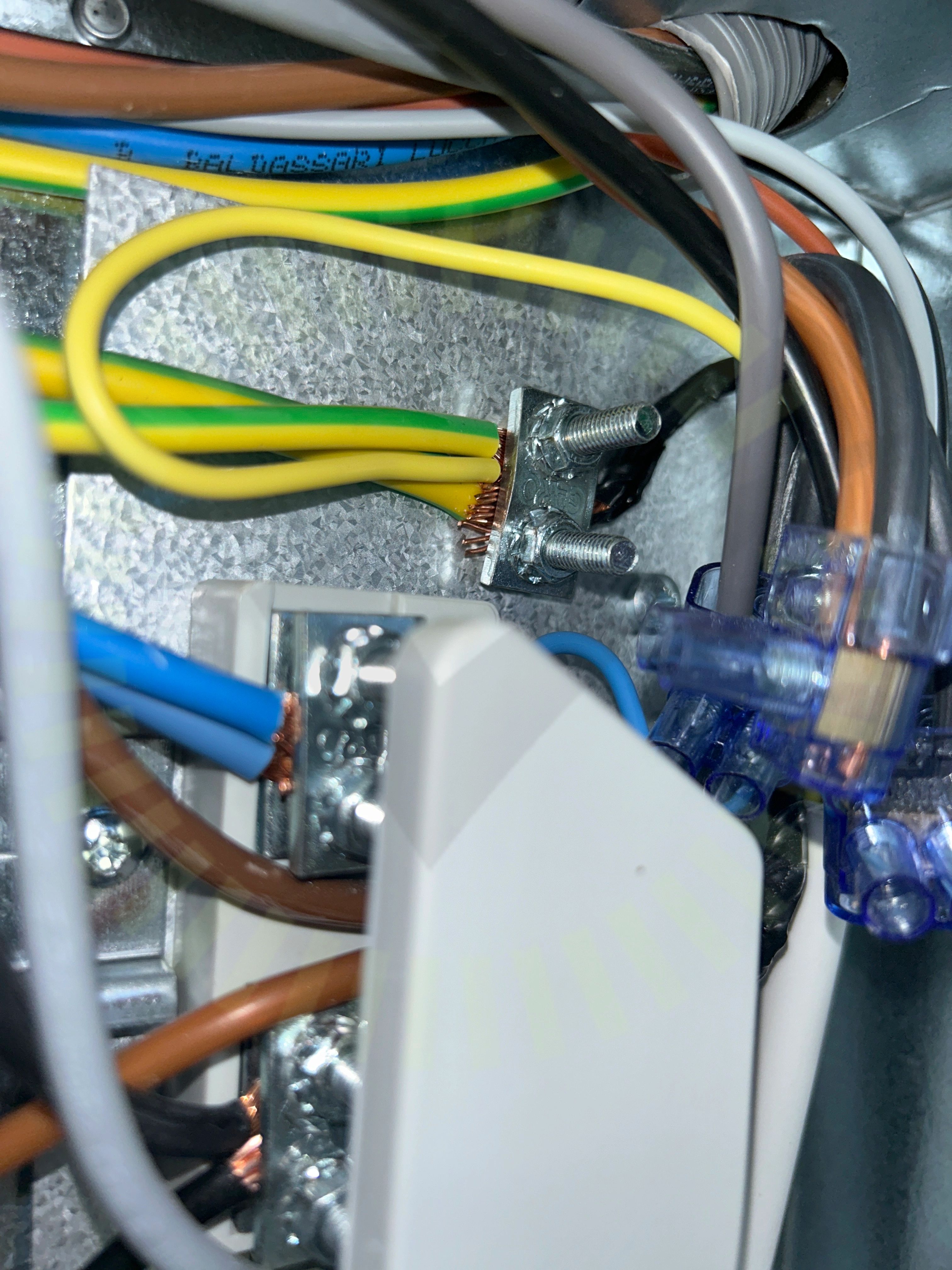

6.1 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)
6.2 DC Kablage förläggning
Inte godkänd
Rör ej uv-beständigt.
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
