Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
28 november 2023
Ort
Öjersjö, Västra Götalands län
Avstånd
PE
Jordning av chassi
Jordfelsbrytare
94% godkända
6% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
K2: Single Rail: SingleHook 2
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Avtal
Inte godkänd
Installationen är inte levererad enligt avtal, batteriet är ej i drift.
Avtal
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
1/3
Strängschema
Batteri
Anmärkningar
3/8
2.1 Avstånd
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
2.2 Kommunikation
Inte godkänd
Då batteri inte är i drift går det ej att säkerställa att det finns kommunikation mellan batteri och växelriktare.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 27-29.

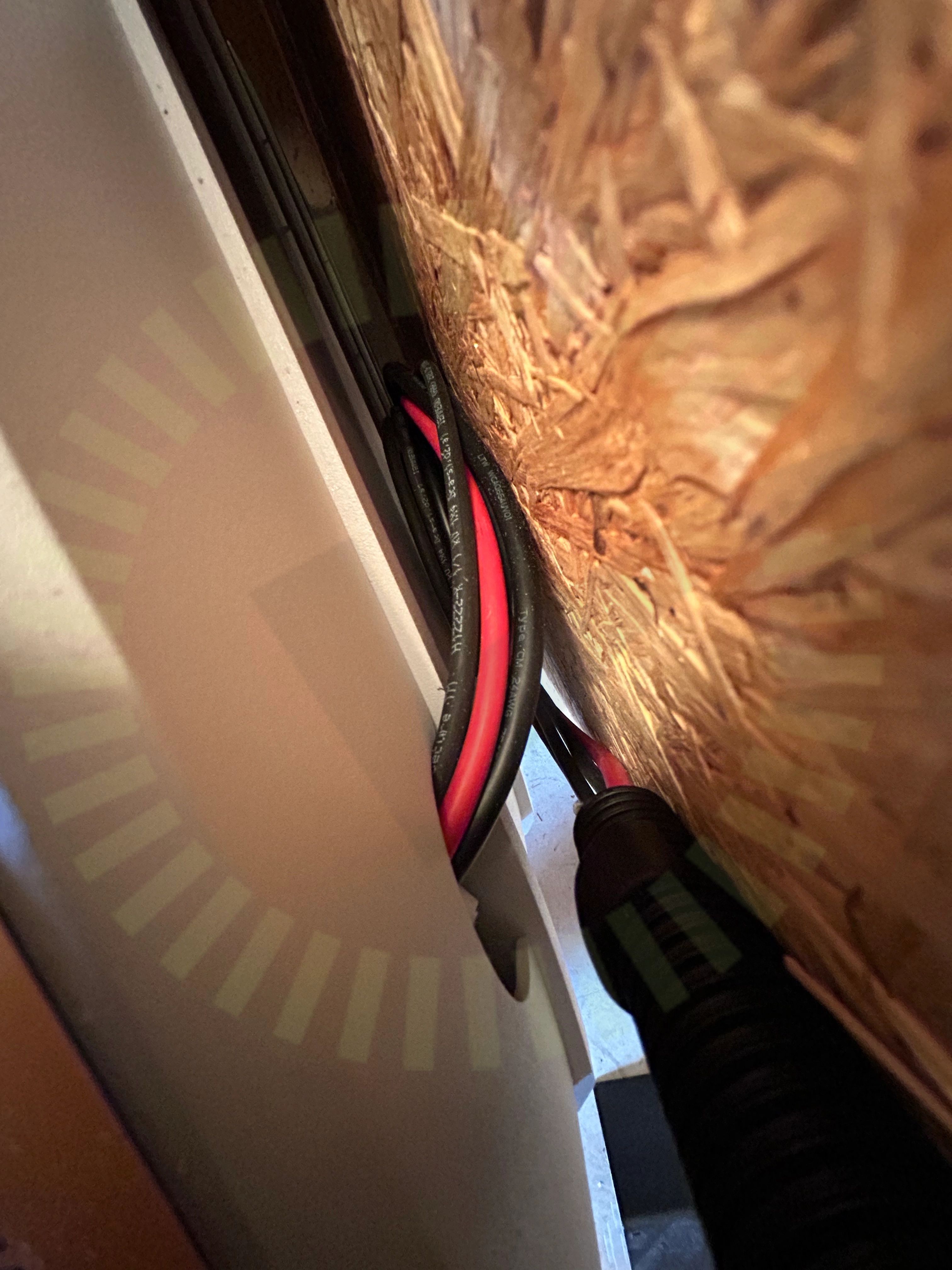

2.3 PE
Inte godkänd
Batteriets jordkabel har fel färgmärkning.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.
Godkända kontrollpunkter
5/8
Infästning
Lock
Miljökrav
Skador
Vinkel
Tak 1, K2: Single Rail: SingleHook 2
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Placering
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/22
Skruvar korrekt
Takstolsinfästning
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
15/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Panelkablaget generell böjradie
Panelkablagets böjradie
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
2/17
Skador på panel
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/37

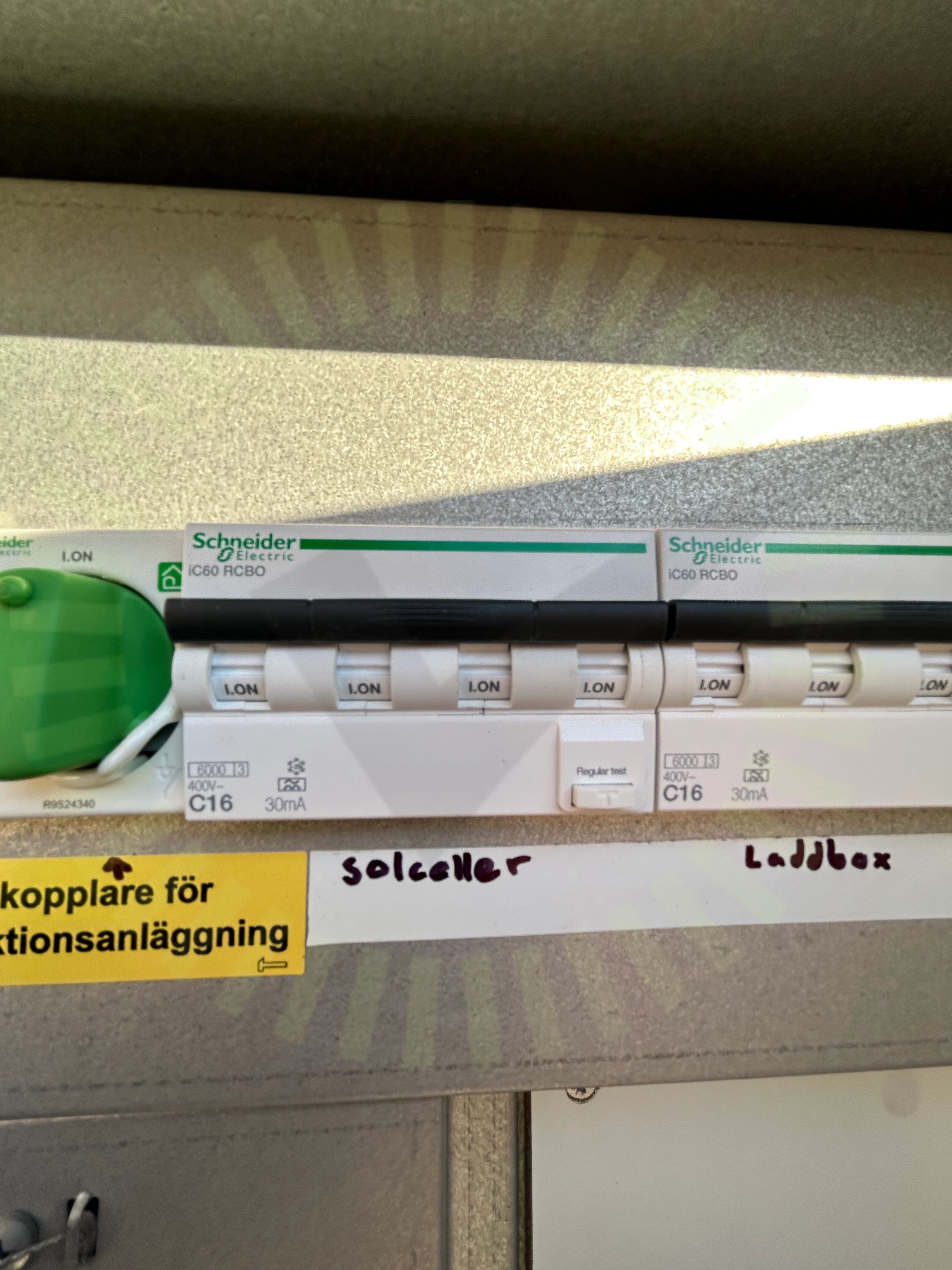

6.1 Jordfelsbrytare
Rekommendation
Bryter ej vid rekommenderad mA
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

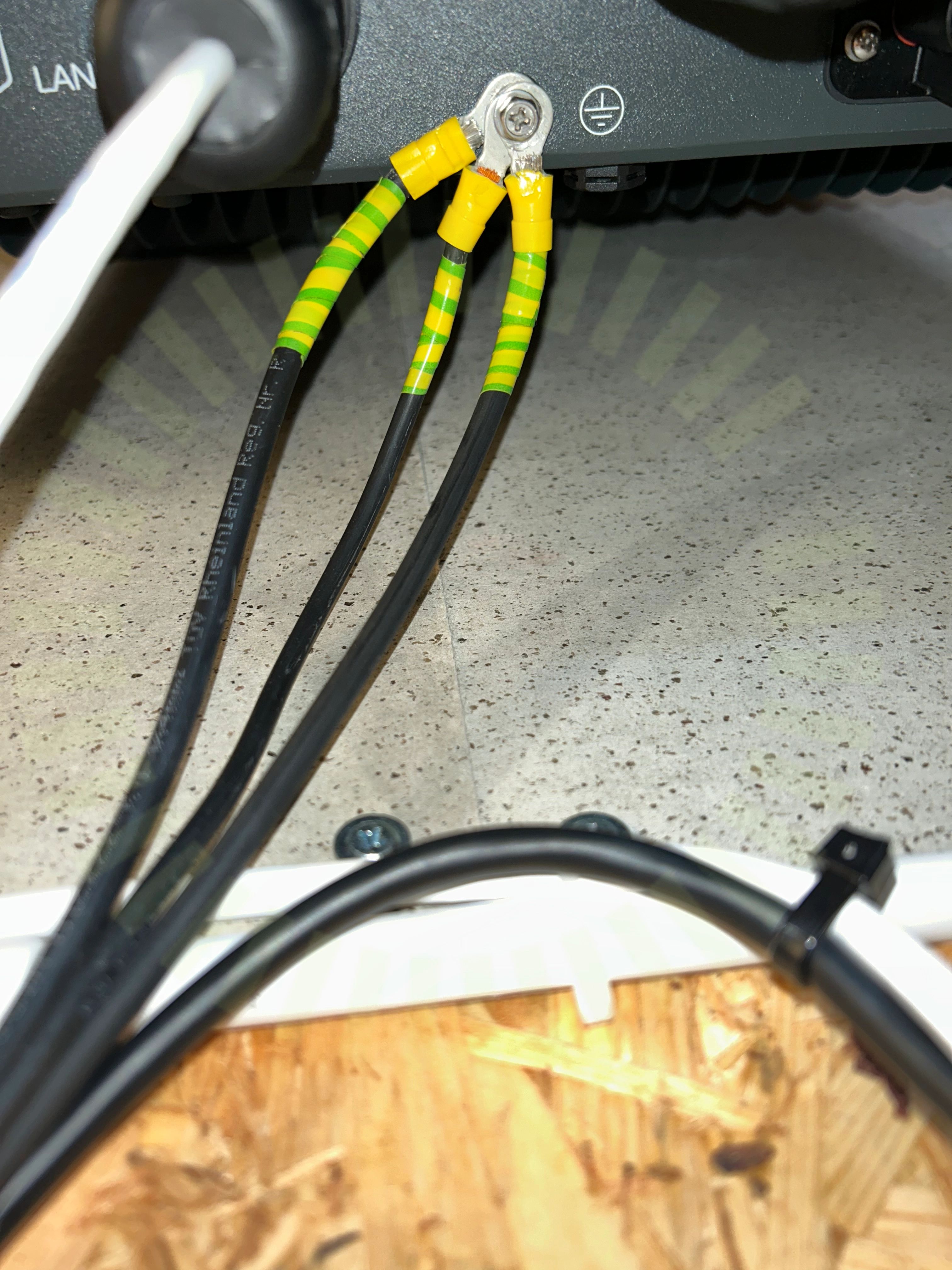

6.2 Jordning av chassi
Inte godkänd
Fel färgmärkning på jordkabel.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Godkända kontrollpunkter
35/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
