Besiktningsrapport
8.7
Installation av
Nordic Systems AB
Datum
8 oktober 2023
Ort
Smedstorp, Skåne län
Kabeluppfästning
/inspection-protocols/101c1502-ae53-4416-9c08-c53713e85c5c/101c1502-ae53-4416-9c08-c53713e85c5c)
PEN-ledare
/inspection-protocols/b1885801-7c46-4890-9039-dbf2037a14c2/b1885801-7c46-4890-9039-dbf2037a14c28xea9hsal7327j67z5stwy)
Klämmans placering i skena
/inspection-protocols/ed08dc76-63ae-4208-ba8b-6ab33c93de0c/ed08dc76-63ae-4208-ba8b-6ab33c93de0c)
+ 3
/inspection-protocols/5ab279d2-d2ed-428f-85f6-dcd4acd15288/5ab279d2-d2ed-428f-85f6-dcd4acd15288)
86% godkända
14% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.08
Montagesystem
K2: MiniRail
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nordic Systems AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Tak 1, K2: MiniRail
Anmärkningar
6/18

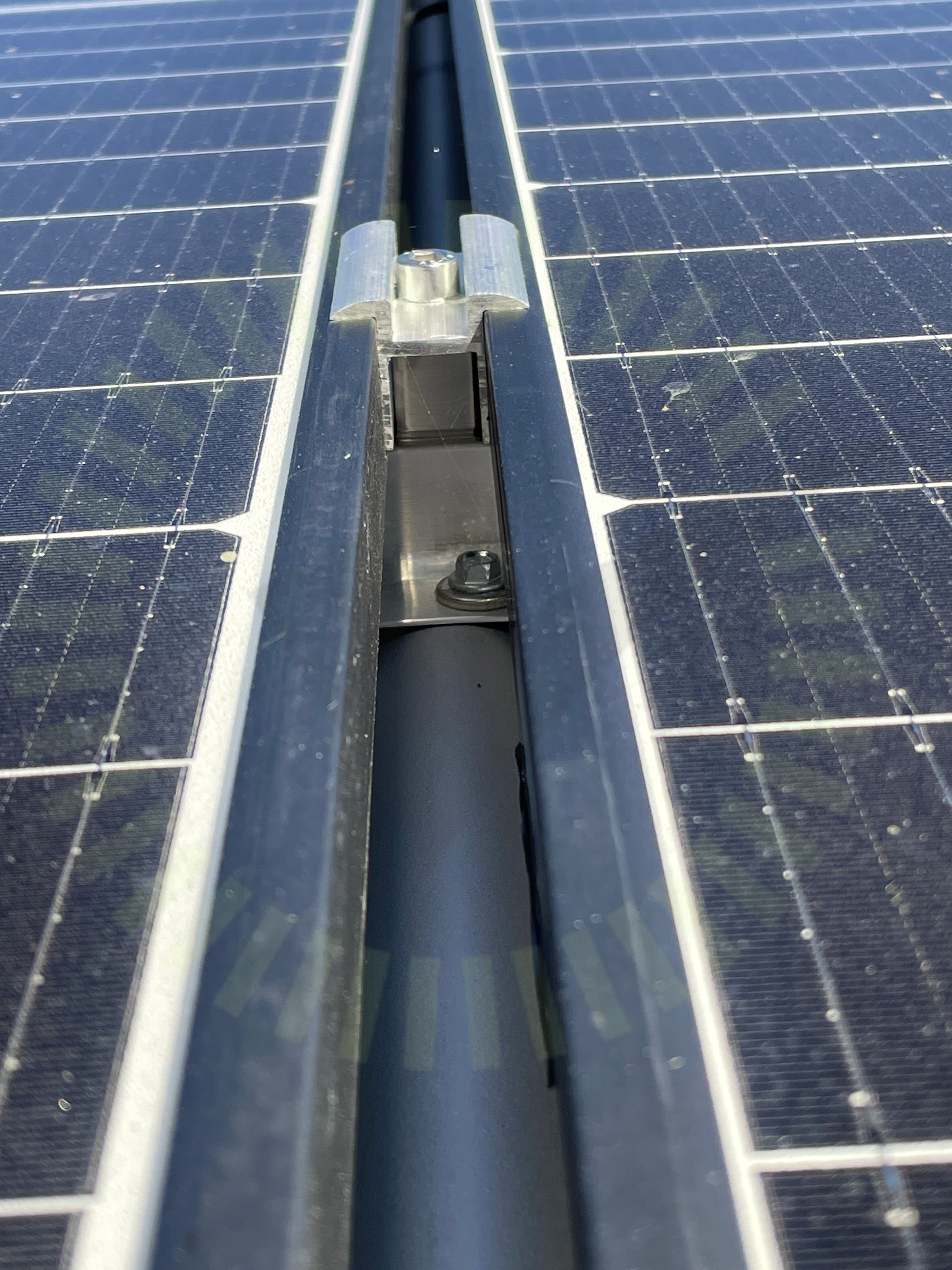

3.1 Infästning
Inte godkänd
Montagesystemet är inte anpassat för denna taktyp. Infästning går ej att kontrollera.
/inspection-protocols/ed08dc76-63ae-4208-ba8b-6ab33c93de0c/ed08dc76-63ae-4208-ba8b-6ab33c93de0c)
3.2 Klämmans placering i skena
Inte godkänd
Klämman är placerad över skruv vilket strider mot tillverkarens anvisningar.
/inspection-protocols/101c1502-ae53-4416-9c08-c53713e85c5c/101c1502-ae53-4416-9c08-c53713e85c5c)
3.3 Kabeluppfästning
Inte godkänd
Samtlig kabeluppfästning är bristfälligt utförd under hela panelfältet.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layouten stämmer inte överens med verkligheten, samt är inte montagesystem anpassat för taktyp.

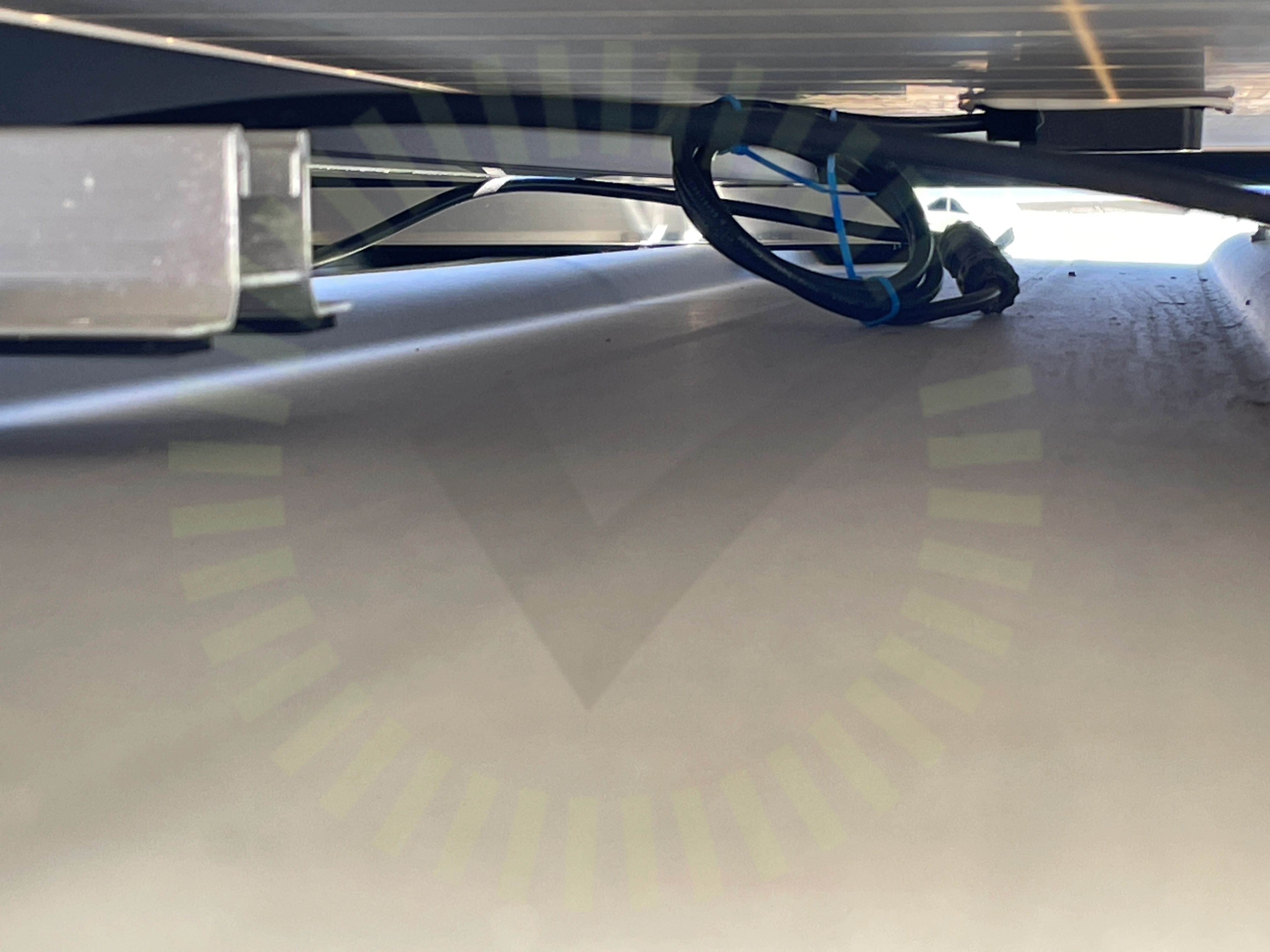

/inspection-protocols/5ab279d2-d2ed-428f-85f6-dcd4acd15288/5ab279d2-d2ed-428f-85f6-dcd4acd15288)
3.5 Väderbeständigt material
Inte godkänd
Använt material är inte väderbeständigt.
3.6 Takplåtstoppens bredd
Inte godkänd
Takplåten uppfyller inte kraven för montagesystemet. Får ej monteras på sinusformat tak.
Godkända kontrollpunkter
12/18
Tak 1, Trina: TSM-DE09.08
Anmärkningar
1/13
4.1 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
Godkända kontrollpunkter
12/13
Undercentral
Anmärkningar
1/6
/inspection-protocols/b1885801-7c46-4890-9039-dbf2037a14c2/b1885801-7c46-4890-9039-dbf2037a14c28xea9hsal7327j67z5stwy)

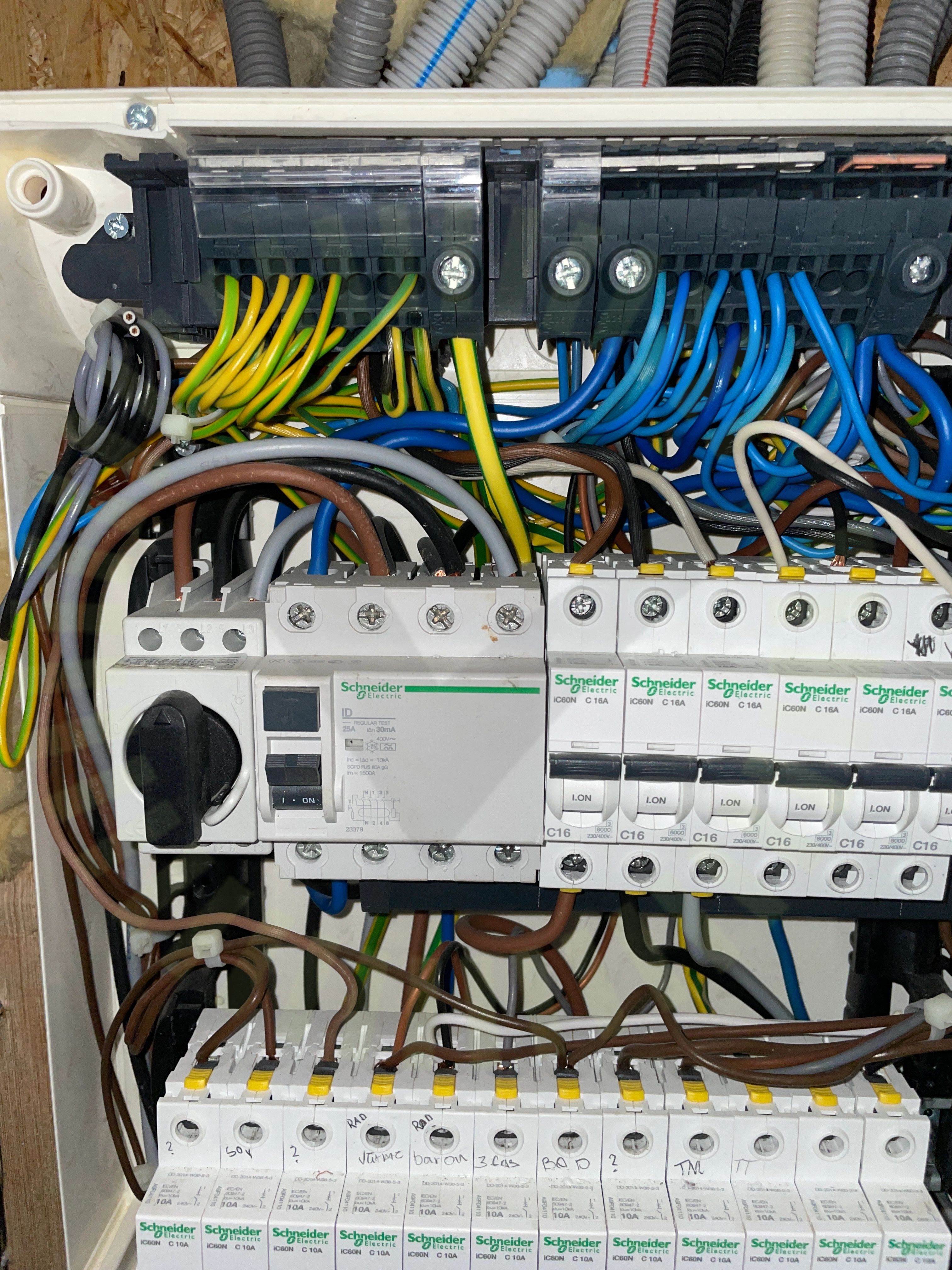

5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt i ena änden.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
2/5
/inspection-protocols/b1885801-7c46-4890-9039-dbf2037a14c2/b1885801-7c46-4890-9039-dbf2037a14c2w0vk3fkejacuehryddqd7)

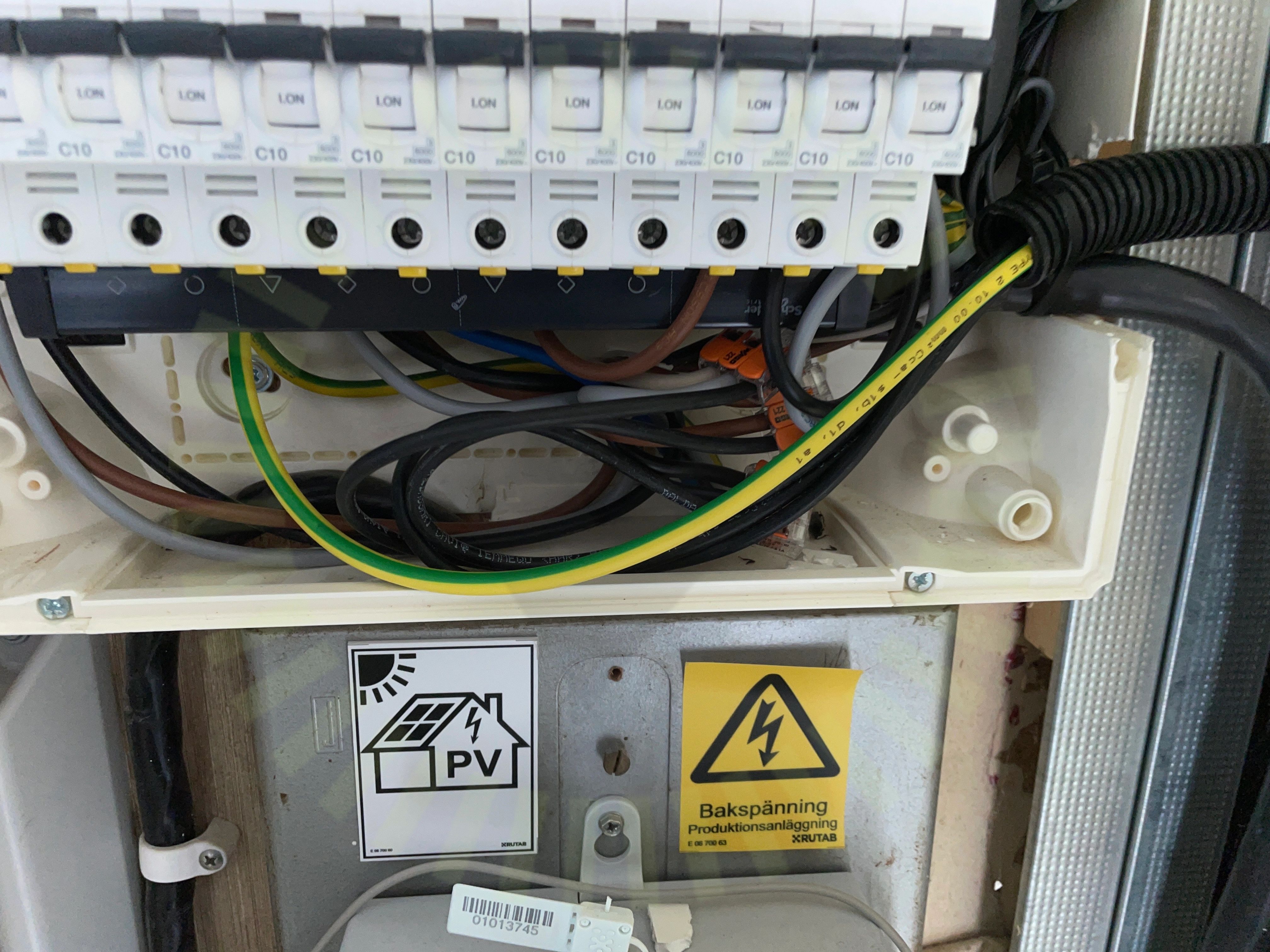

6.1 Tillförlitligt fäst
Inte godkänd
Märkning är inte tillförlitligt fäst.
/inspection-protocols/5233c2e5-c15f-4b59-a3e6-74df7b3cd395/5233c2e5-c15f-4b59-a3e6-74df7b3cd395)
6.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/5
Växelriktare
Godkända kontrollpunkter
34/35
Ej tillgängligt vid besiktning
1/35
