Besiktningsrapport

7.9

Installation genom

Sun4Energy

Datum

3 juli 2023

Ort

Forshaga, Värmlands län

Takkrokarnas CC

Skenornas överhäng

Kabeluppfästning

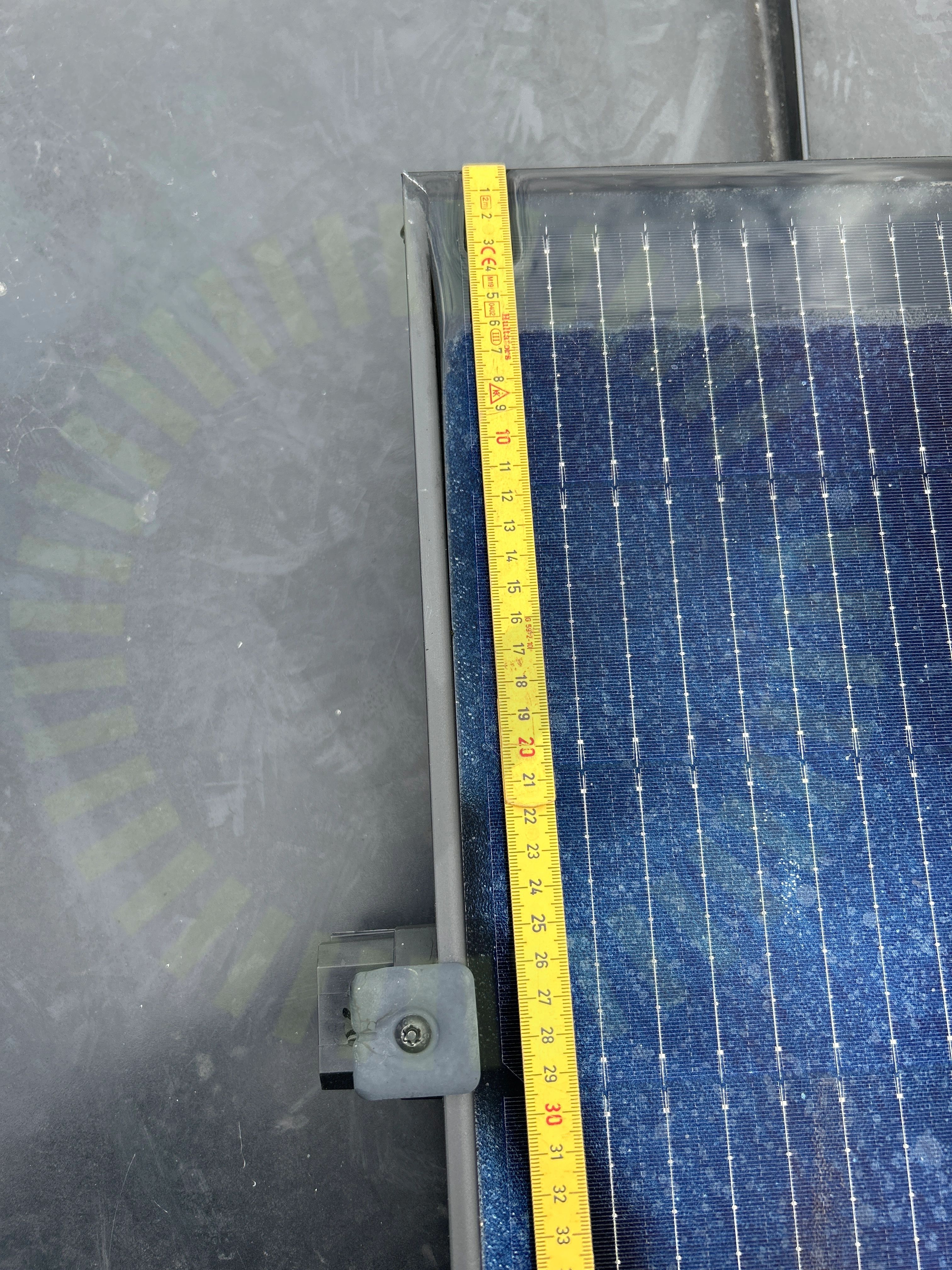

+ 20

80% godkända20% ej godkända

Om installationen

PanelerEurener: MEPV 108

MontagesystemESDEC Stående Falstak

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MID15~25KTL3-X

TillbehörSmartmätare: EASTRON SDM630MCT

TillbehörUndercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

1.1 Energimätning

Inte godkänd

Konsumption har vid tillfälle följt produktionen. Klämmor, inställningar eller signalkablar kan vara felkällan.

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Garage plåt, ESDEC Stående Falstak

Anmärkningar

6/25

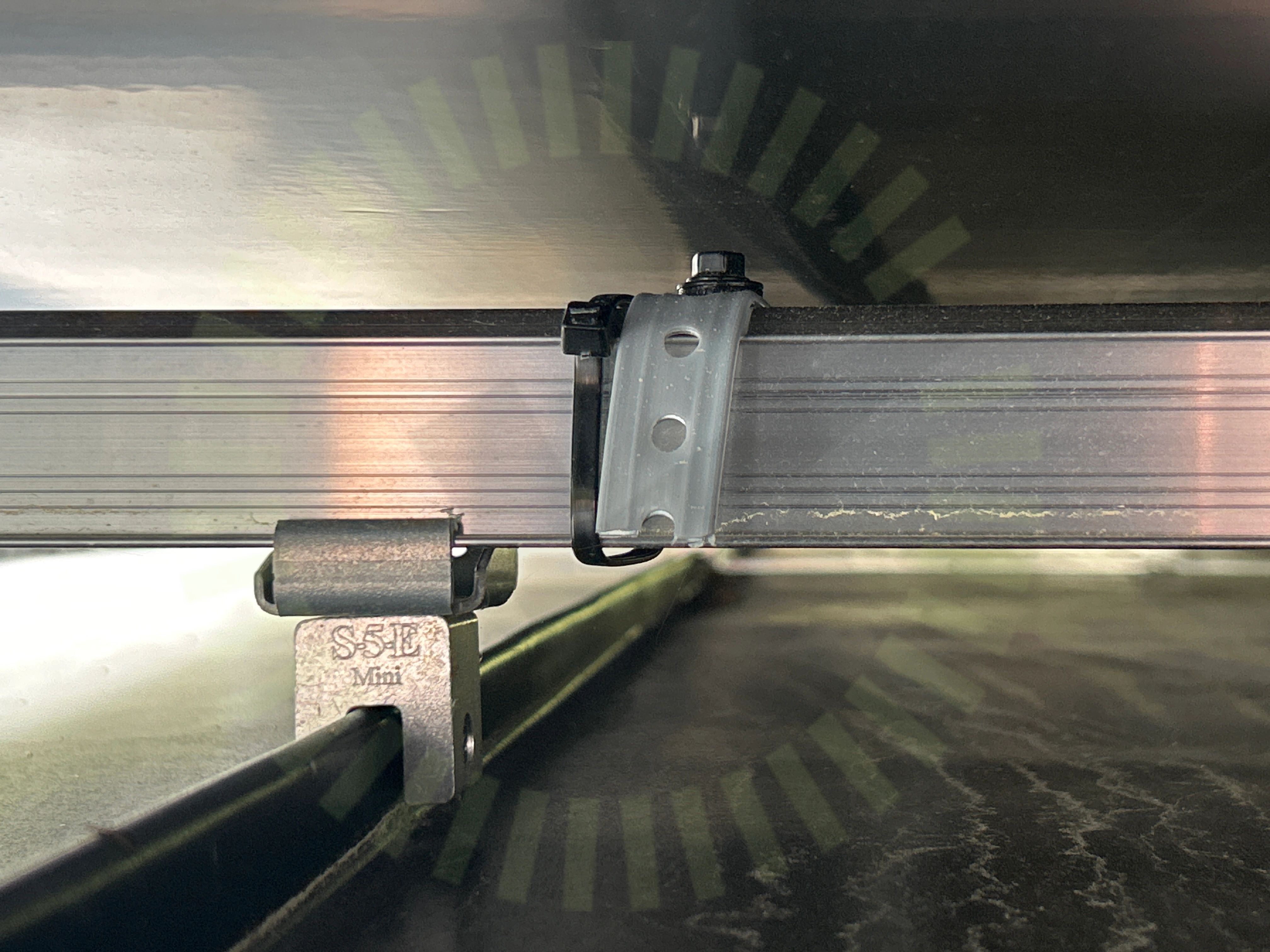

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering så det påverkar montagesystemet.

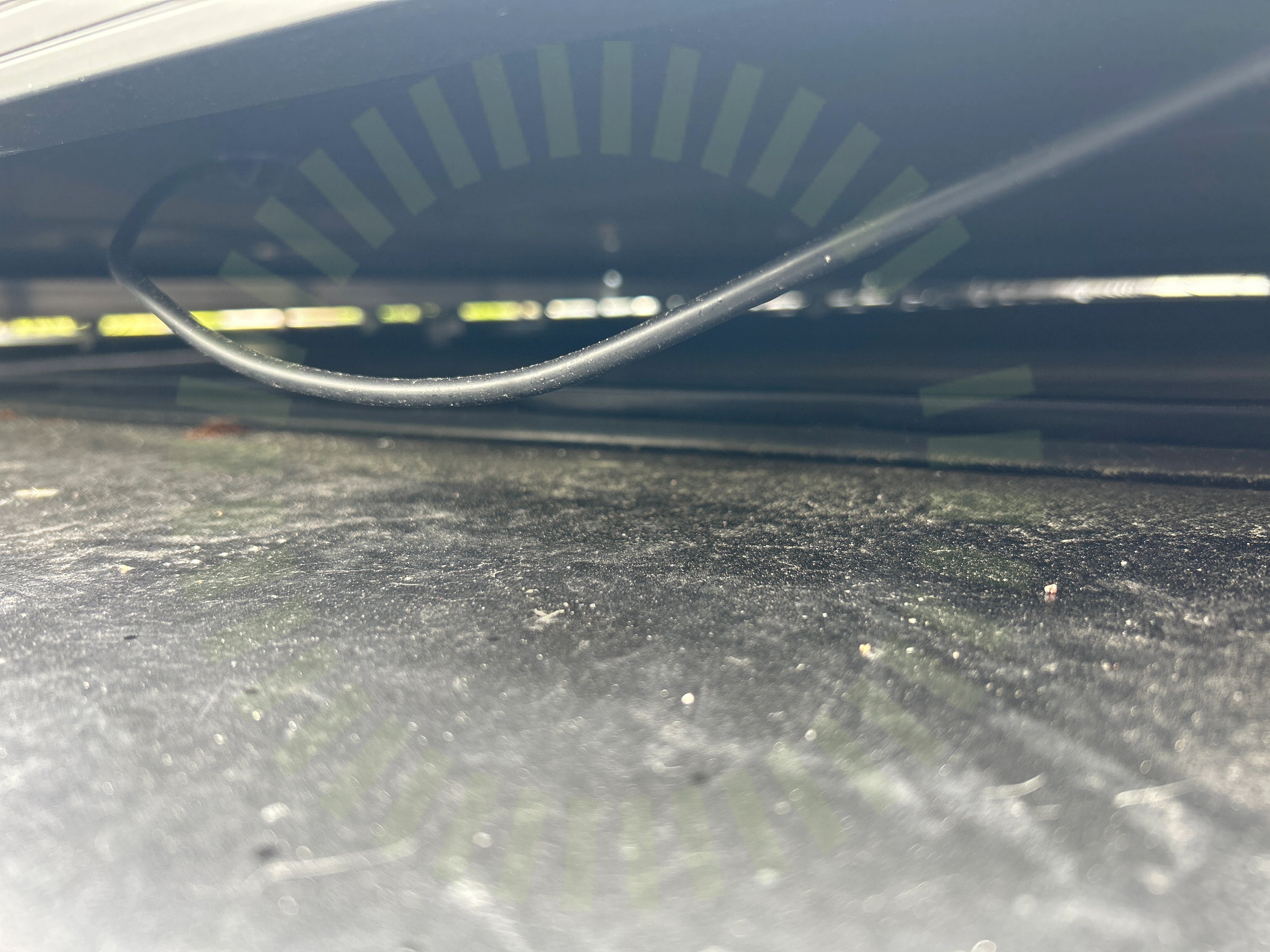

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

2.3 Skador

Inte godkänd

Skrapmärken på taket.

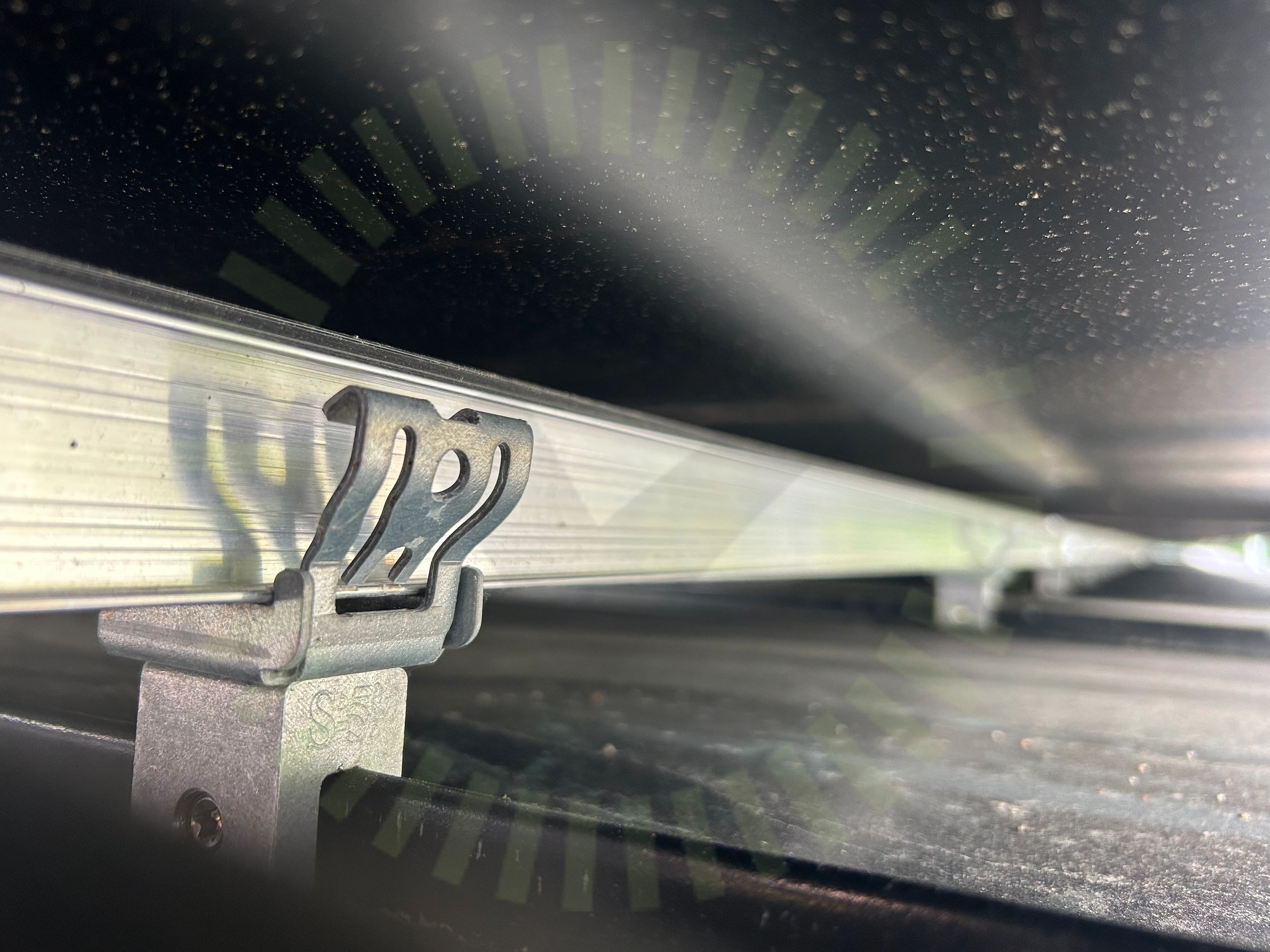

2.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflarna måste ligga mot panelerna.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 14

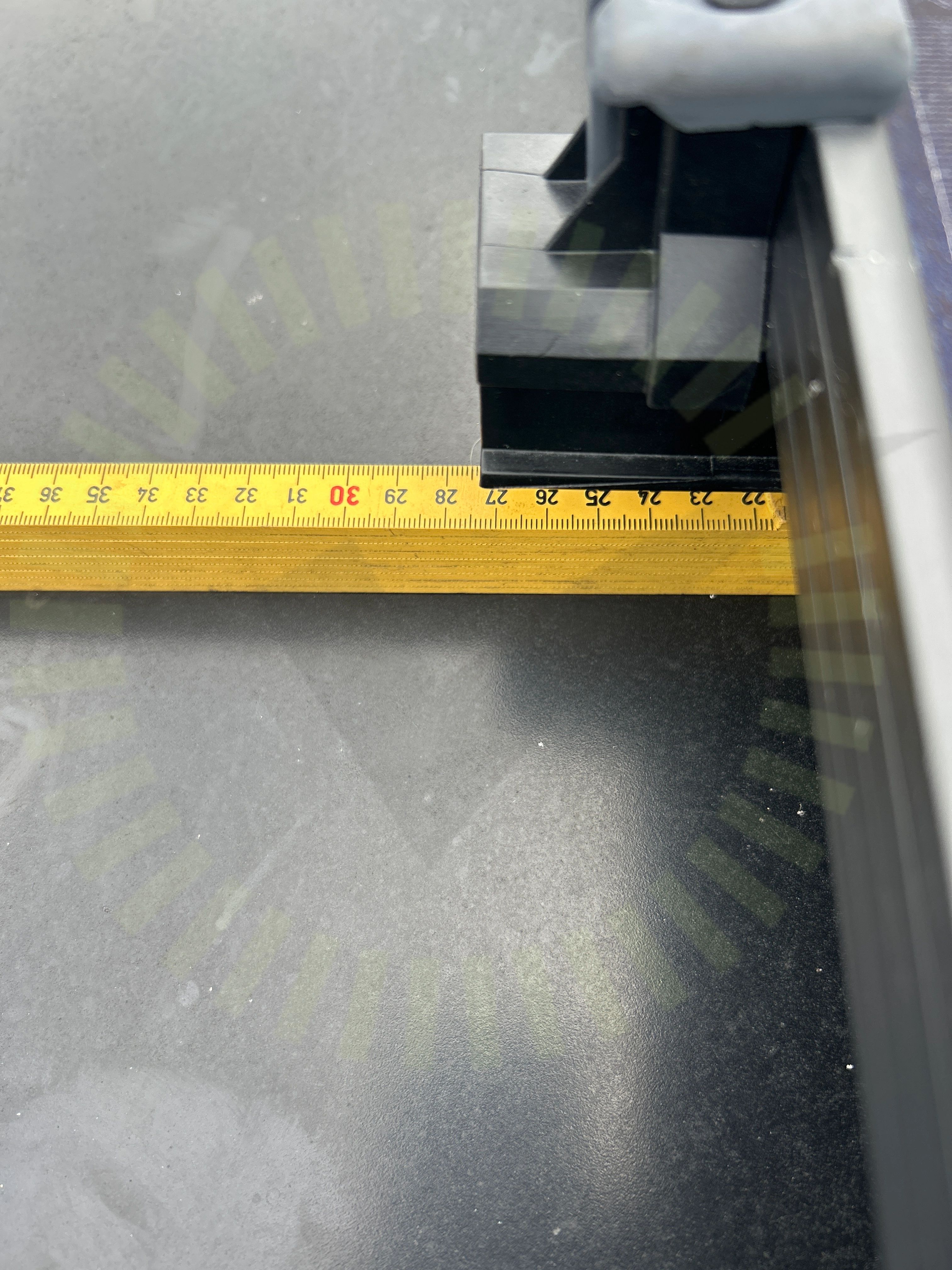

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 21

2.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/25

Använd skruv för klämmaCC mått InfästningDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTermisk brytpunkt skenorVal av klämmaVäderbeständigt materialÄndklämmor

Garage plåt, Eurener: MEPV 108

Anmärkningar

5/14

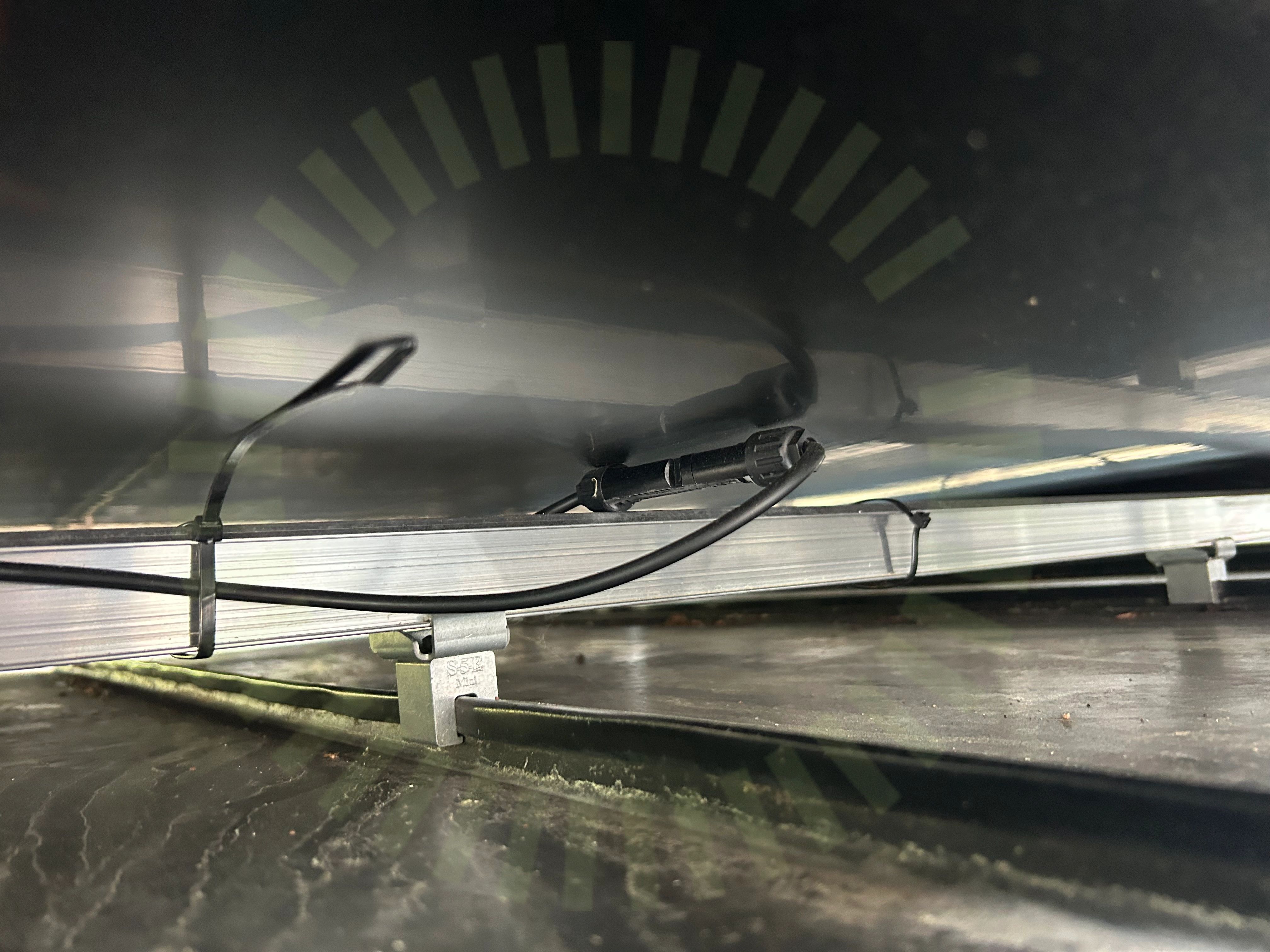

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

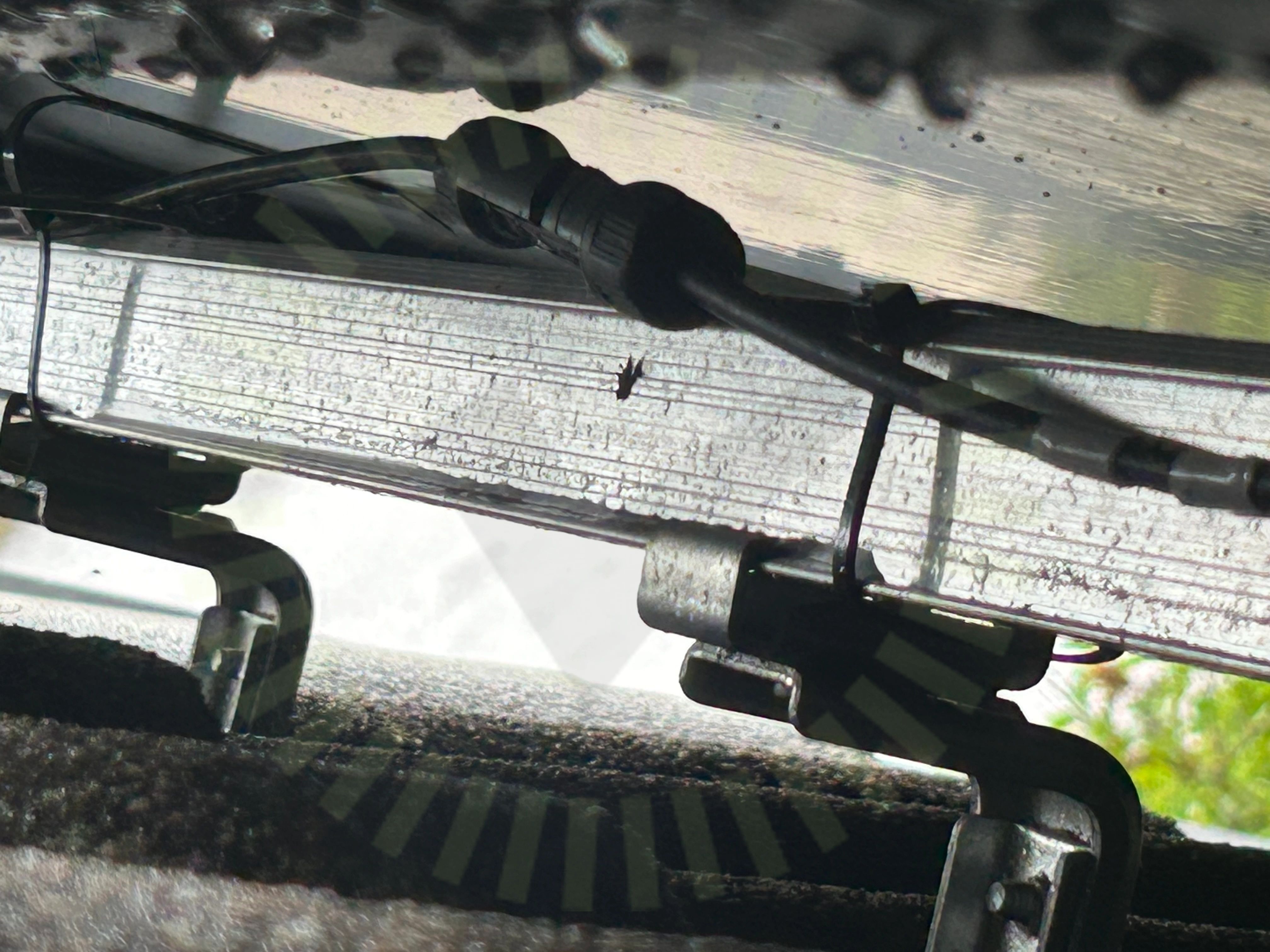

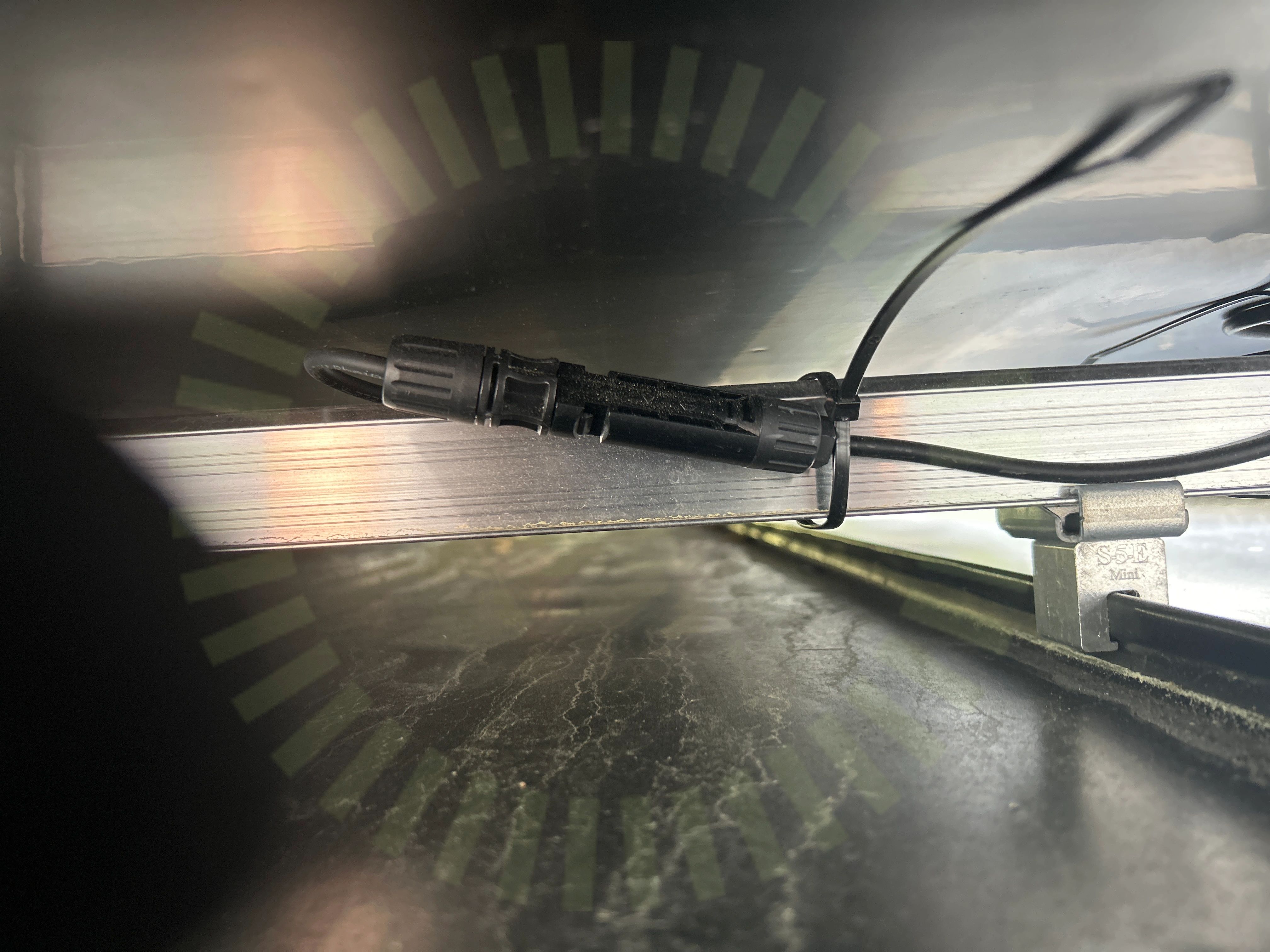

3.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide. sida 7.

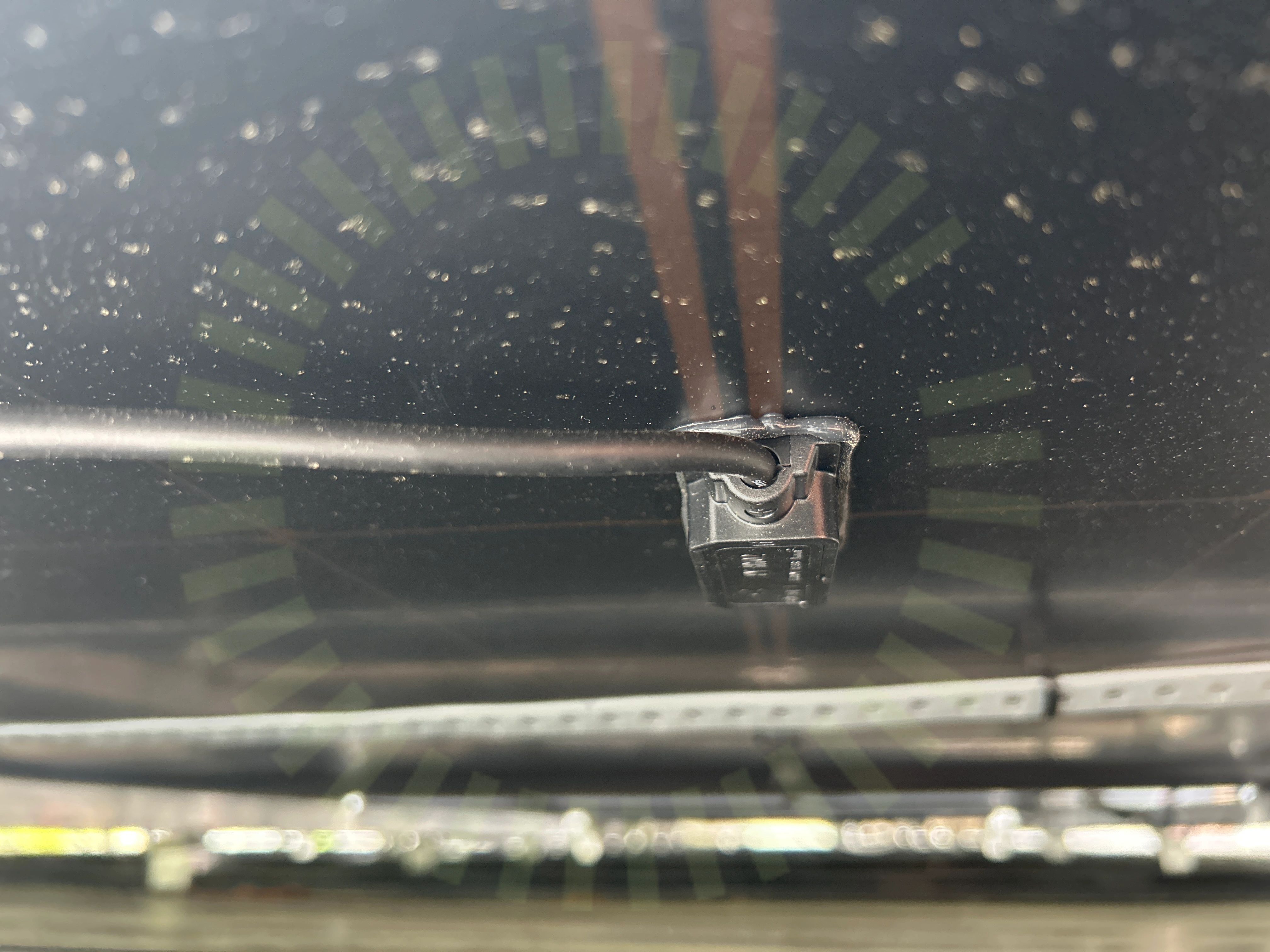

3.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

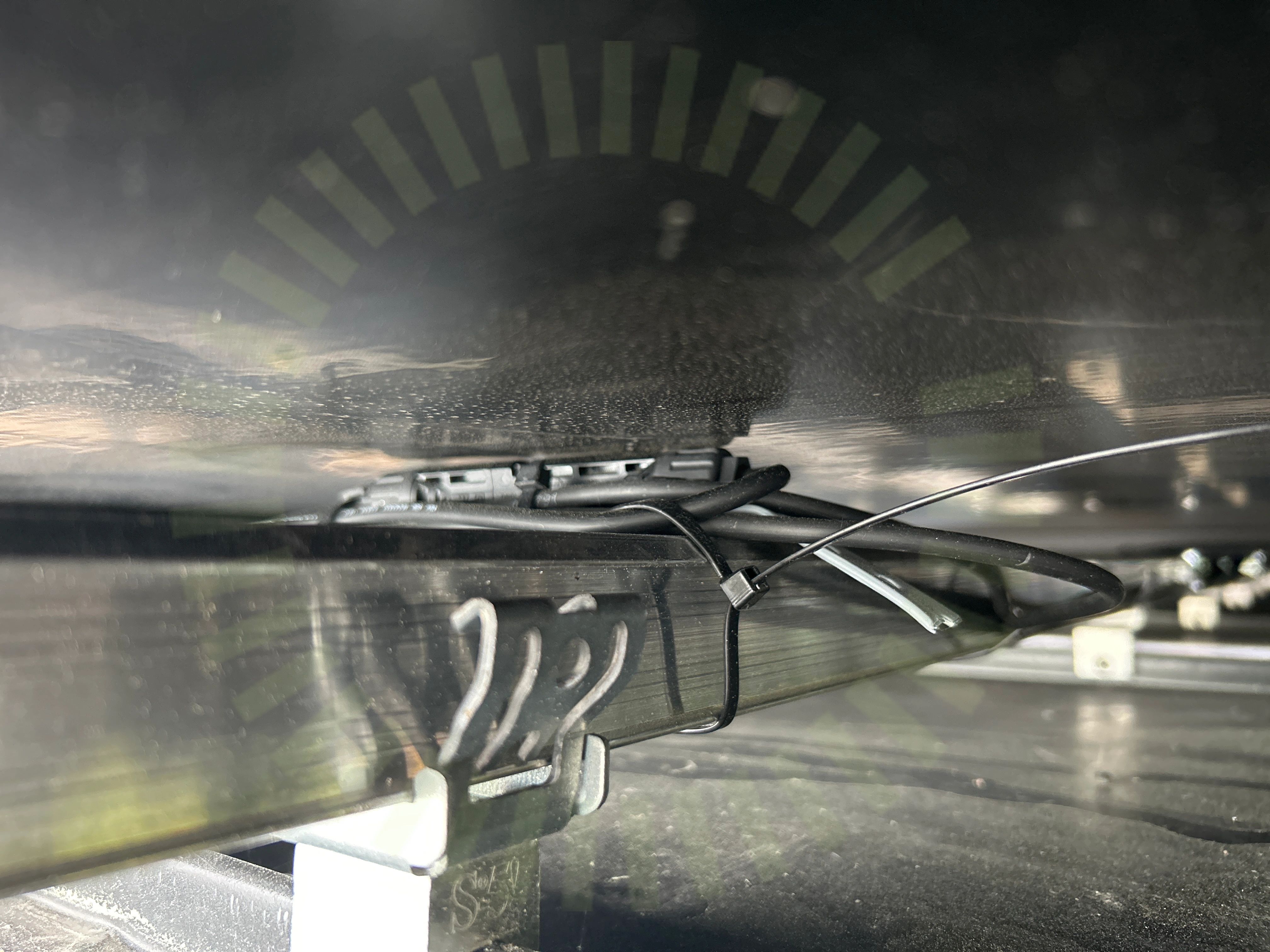

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

8/14

DräneringshålKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Hus tegeltak , ESDEC Lutande Panntak

Anmärkningar

5/27

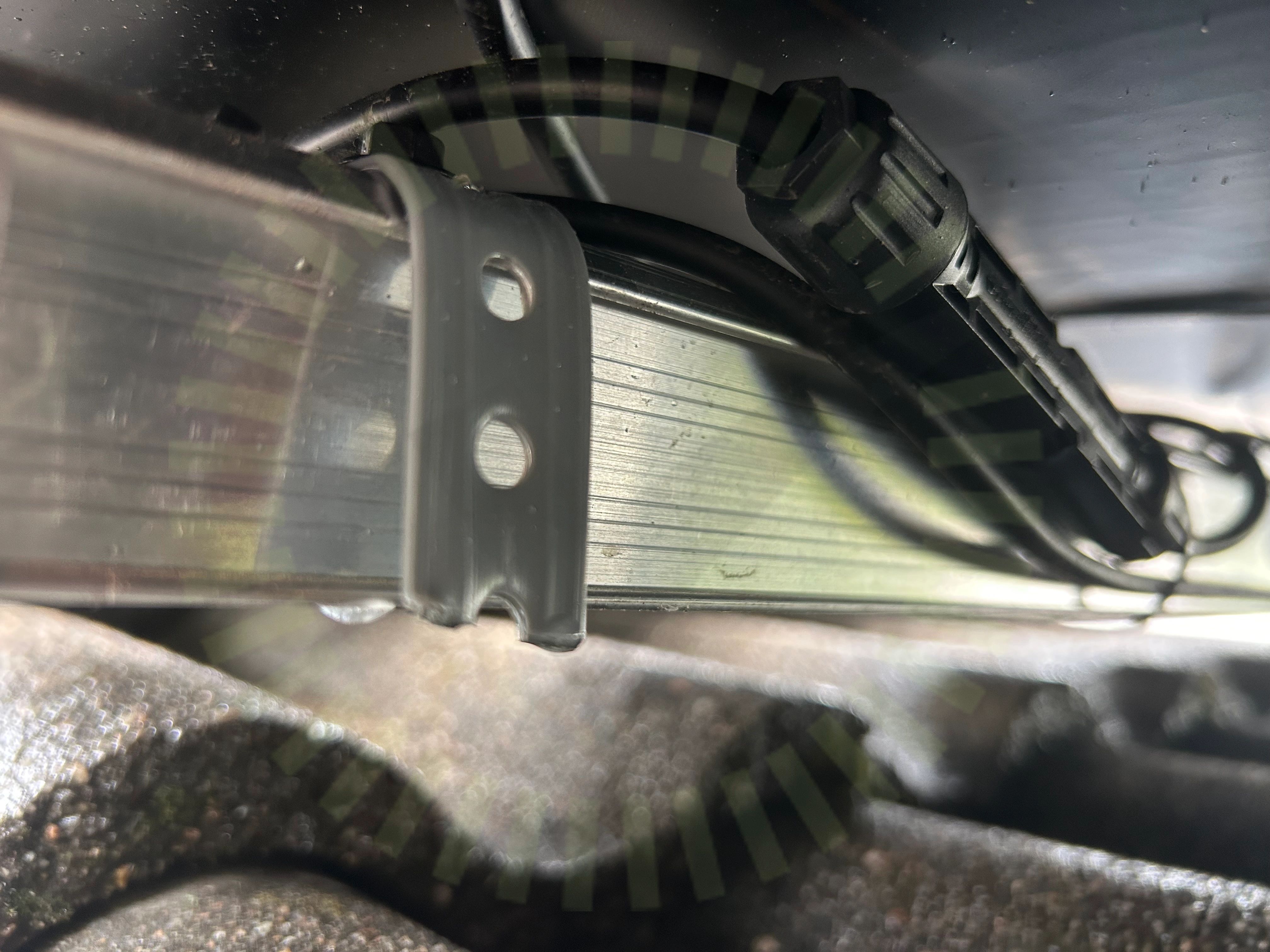

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering så det påverkar montagesystemet.

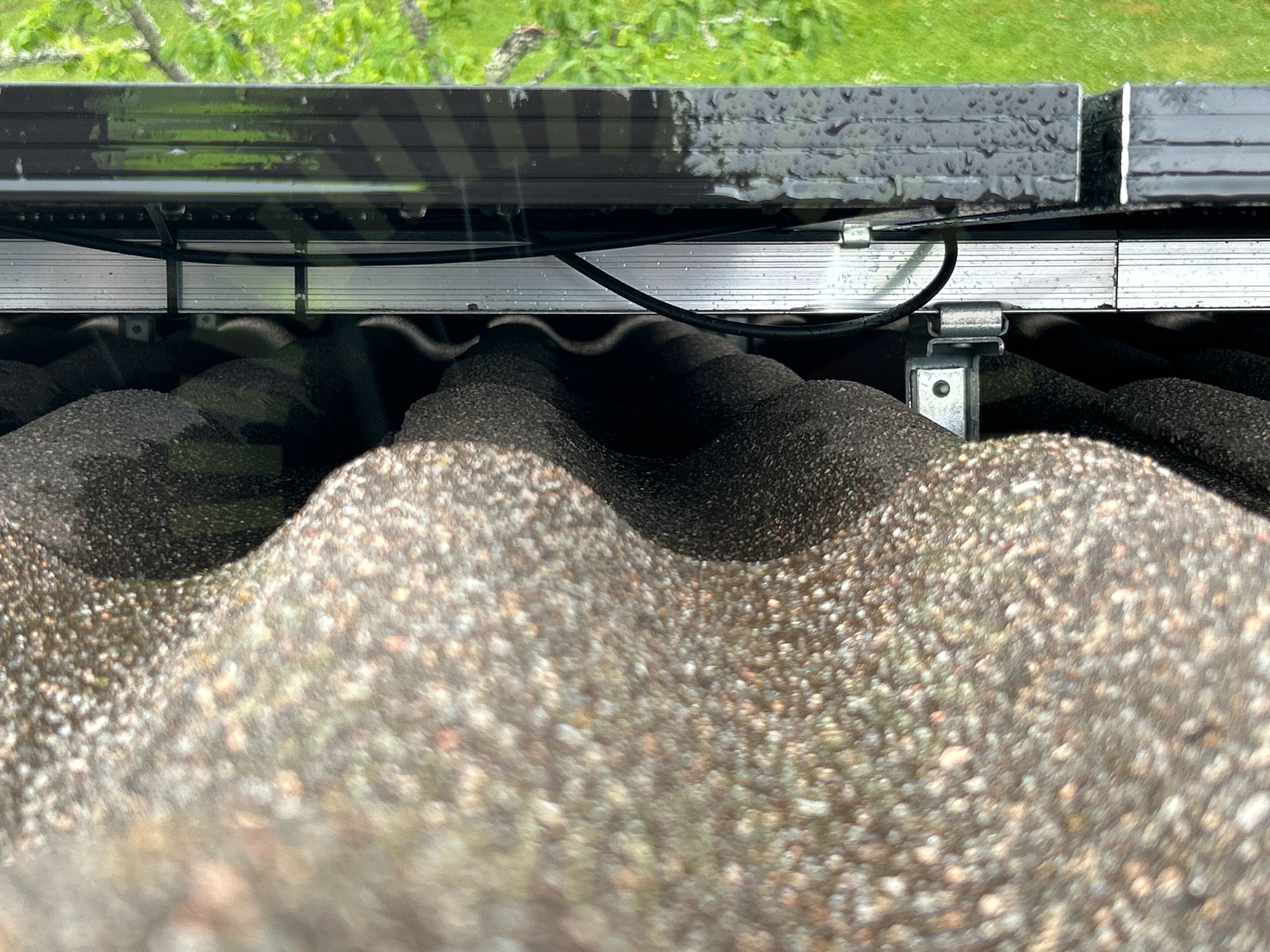

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

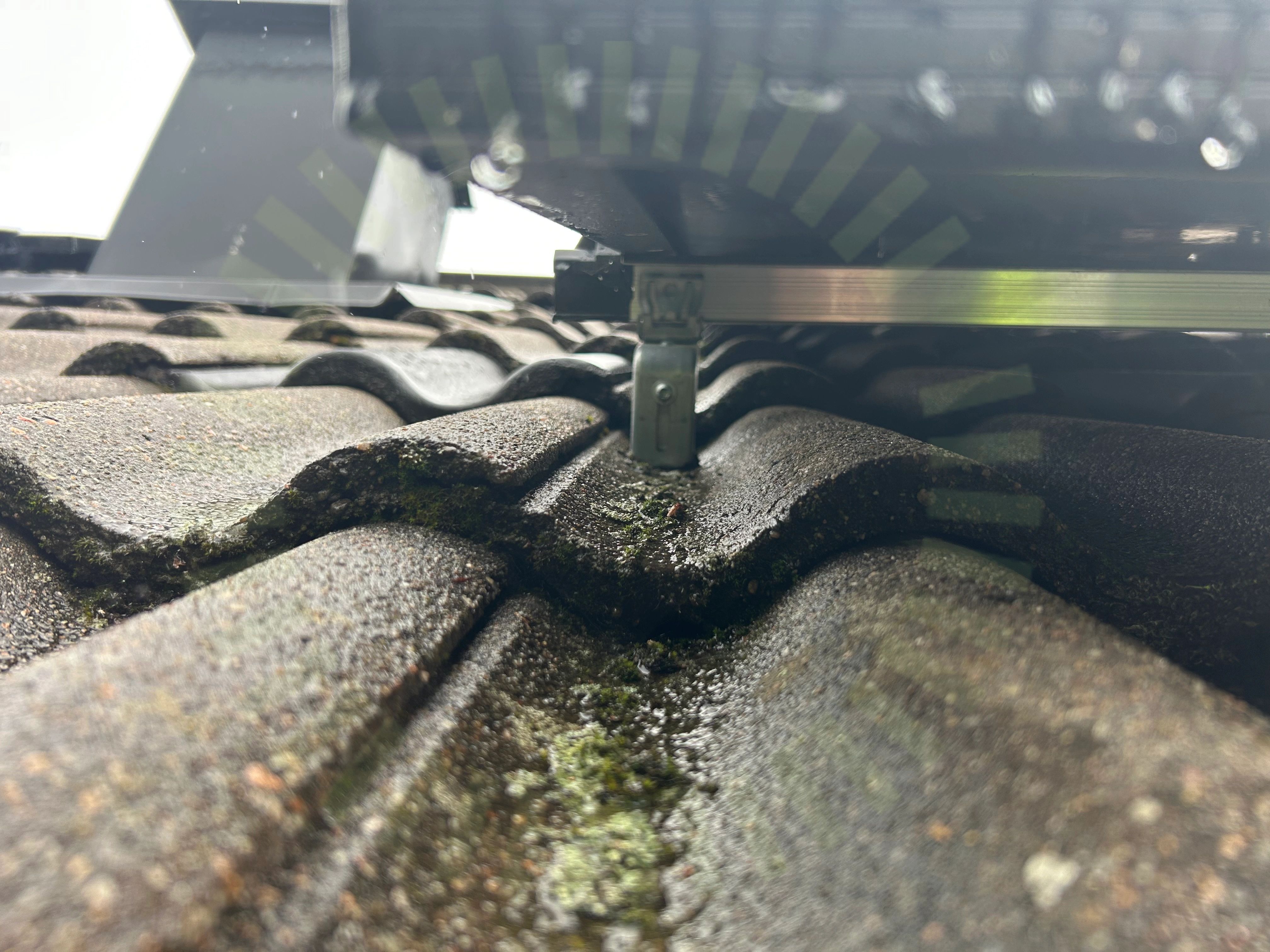

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel solpanel.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/27

DC kabel förläggningDräneringskanalFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Hus tegeltak , Eurener: MEPV 108

Anmärkningar

2/14

5.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

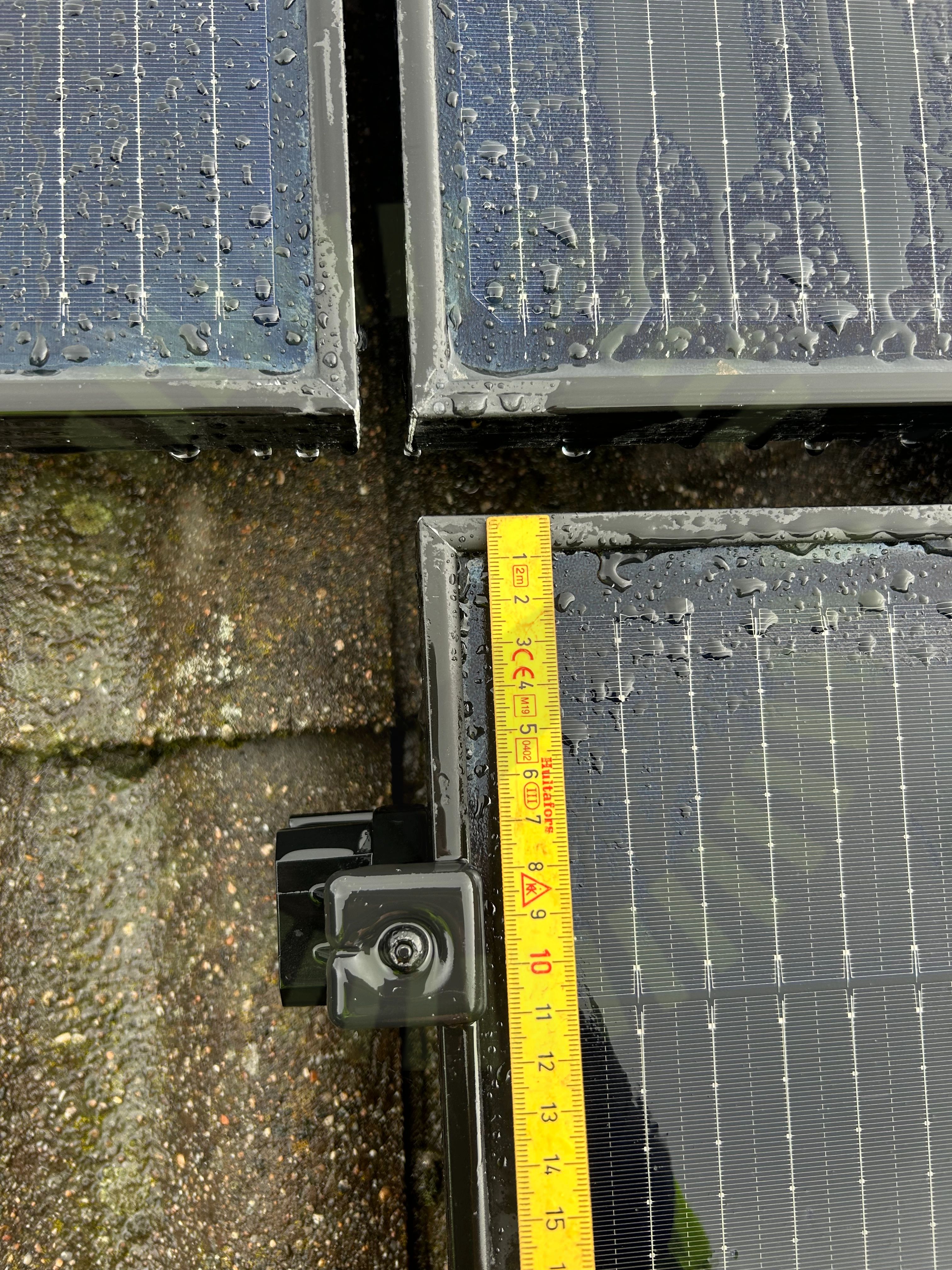

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide. sida 7.

Godkända kontrollpunkter

11/14

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

9/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

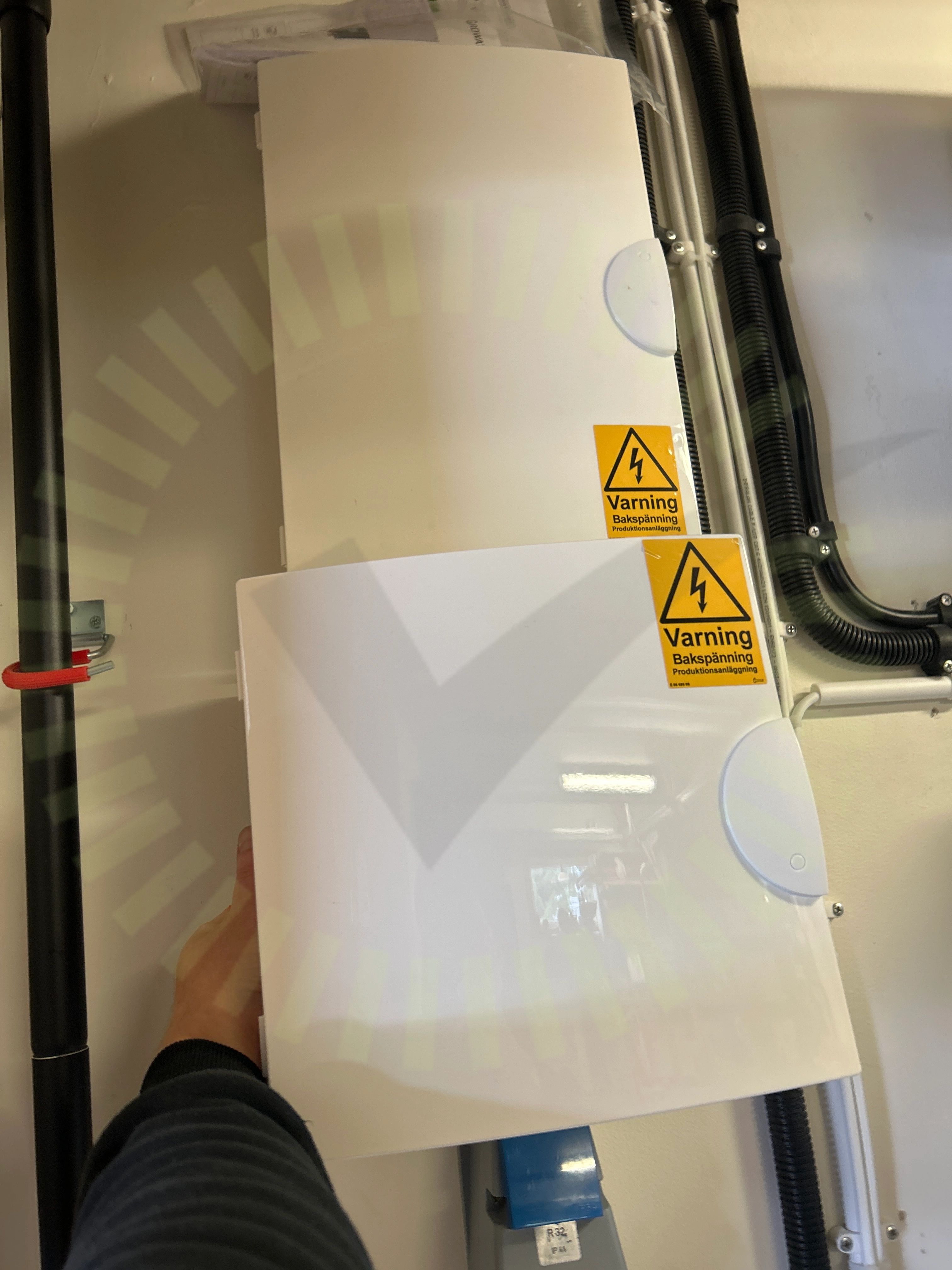

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

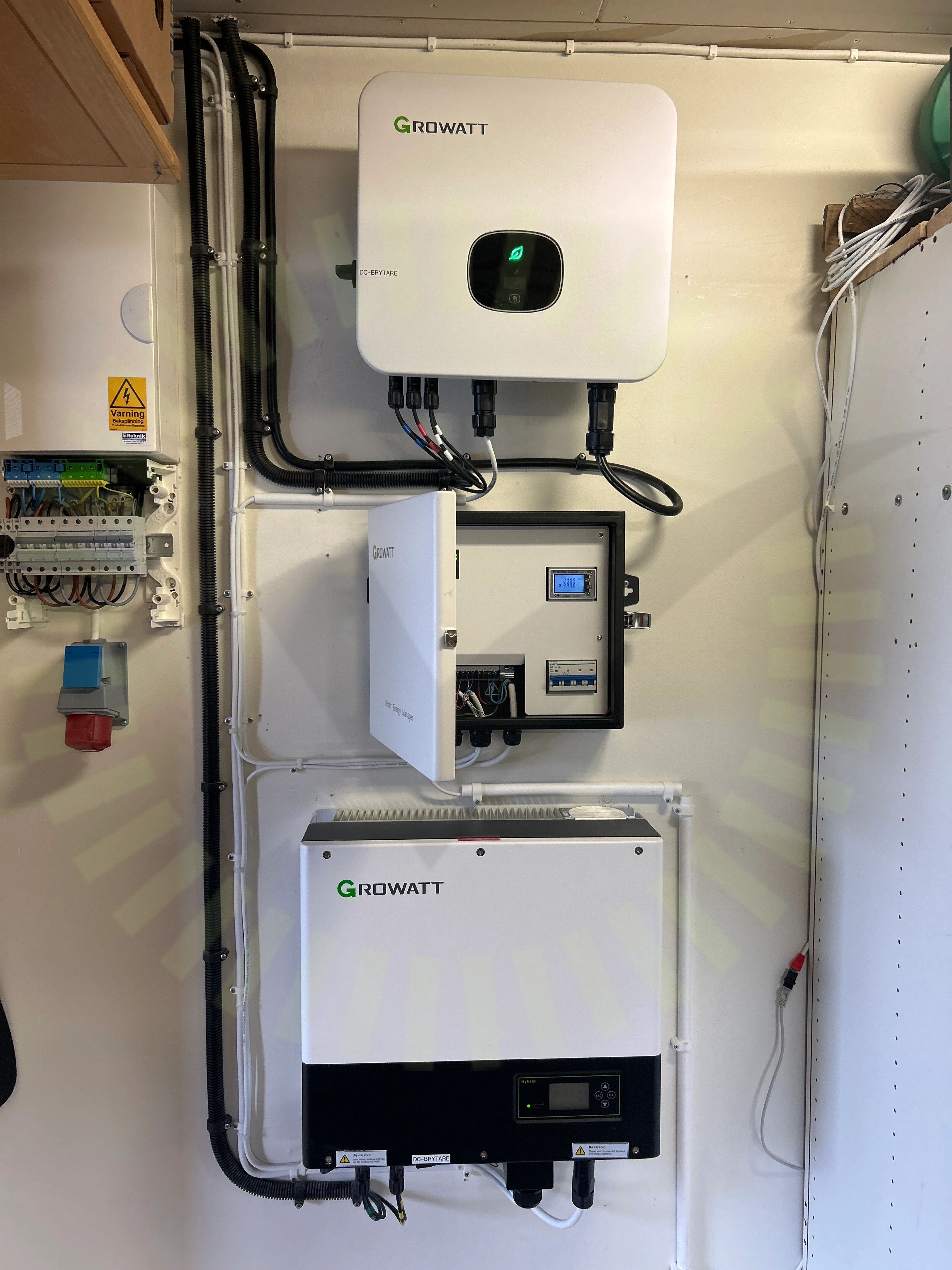

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

7/35

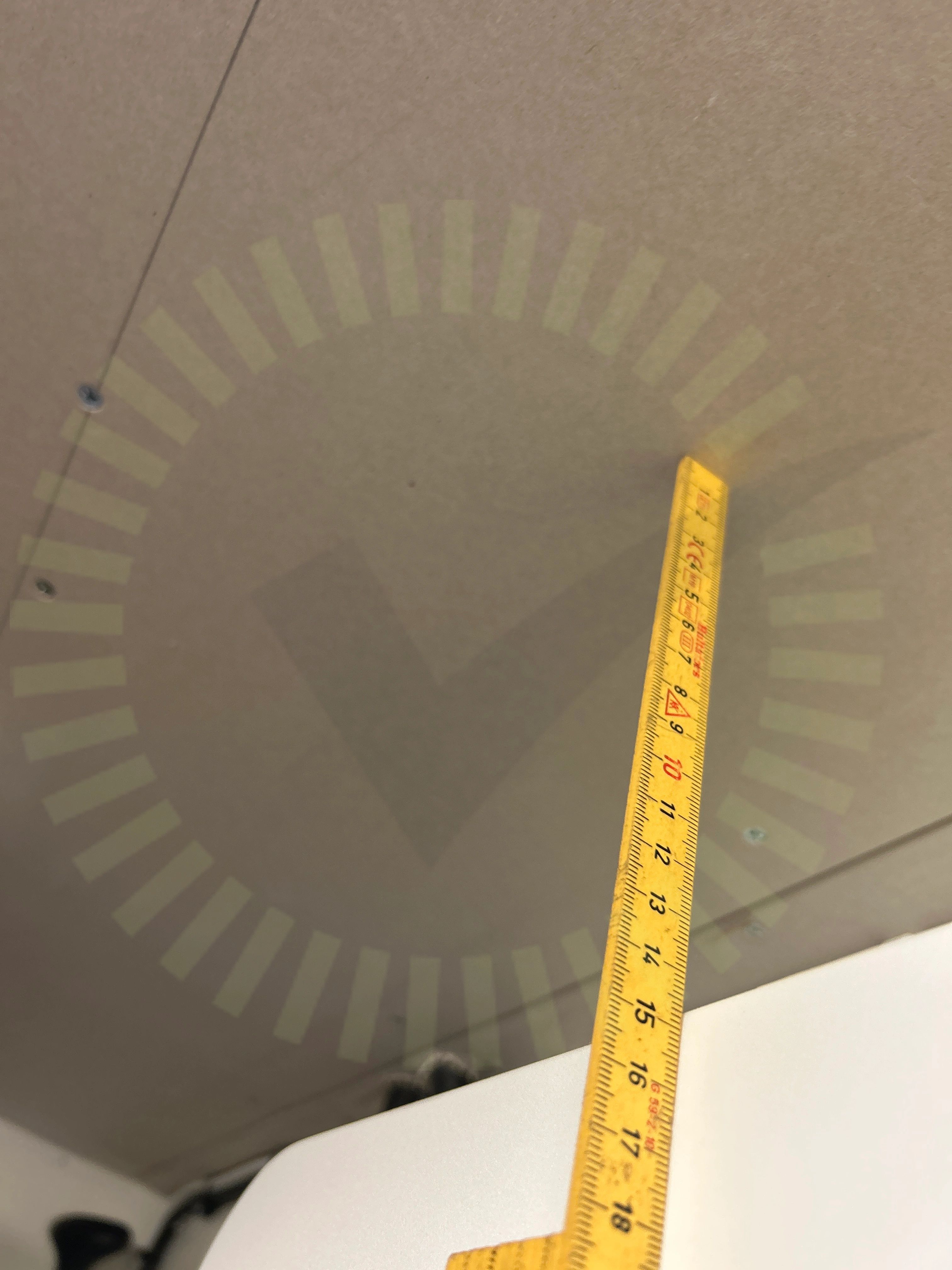

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual EN 202206, Sida 9

8.2 Märkning

Inte godkänd

Det står inte vilken säkring som hör till vilken växelriktare.

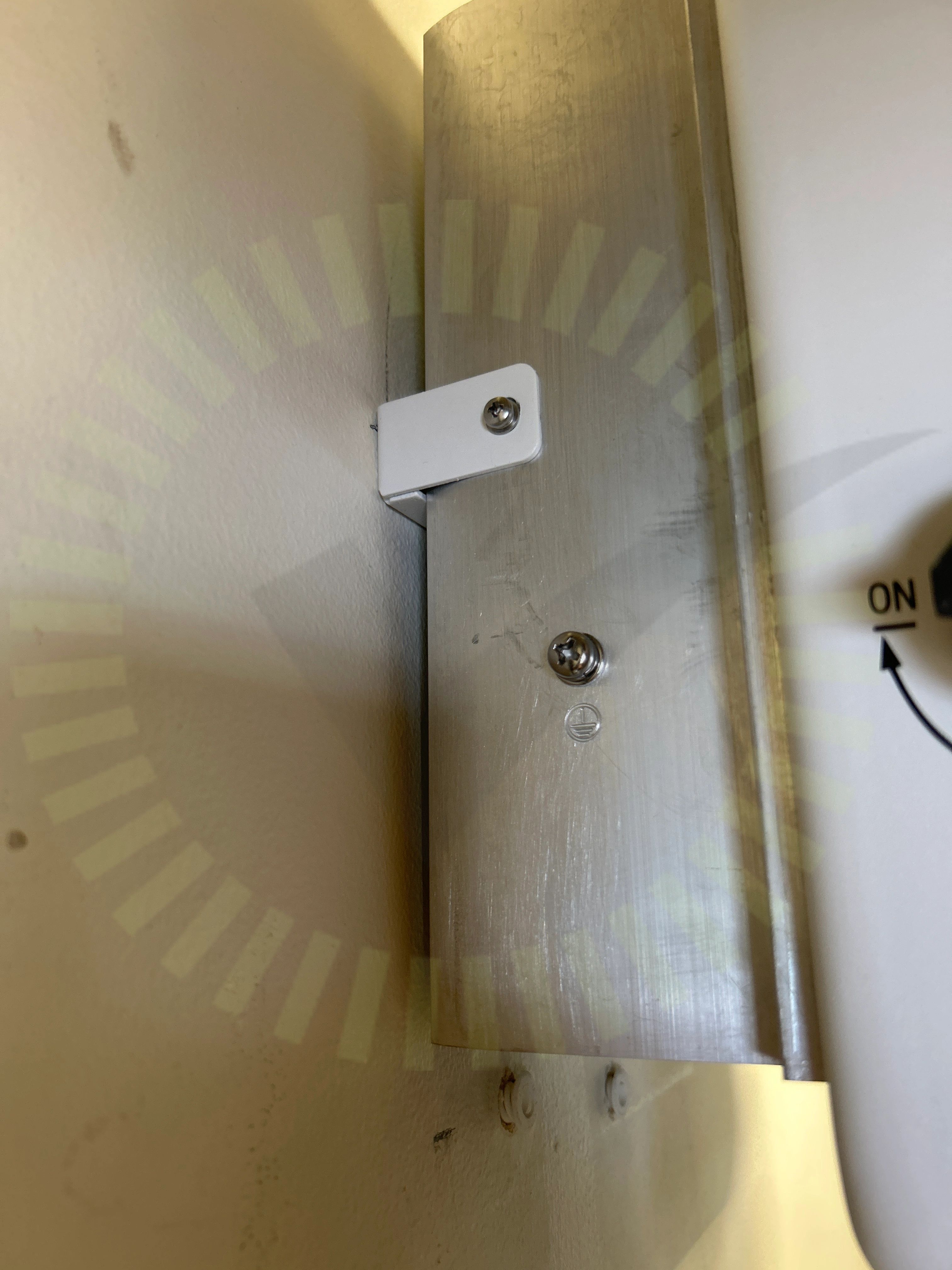

8.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual EN 202206, Sida 13

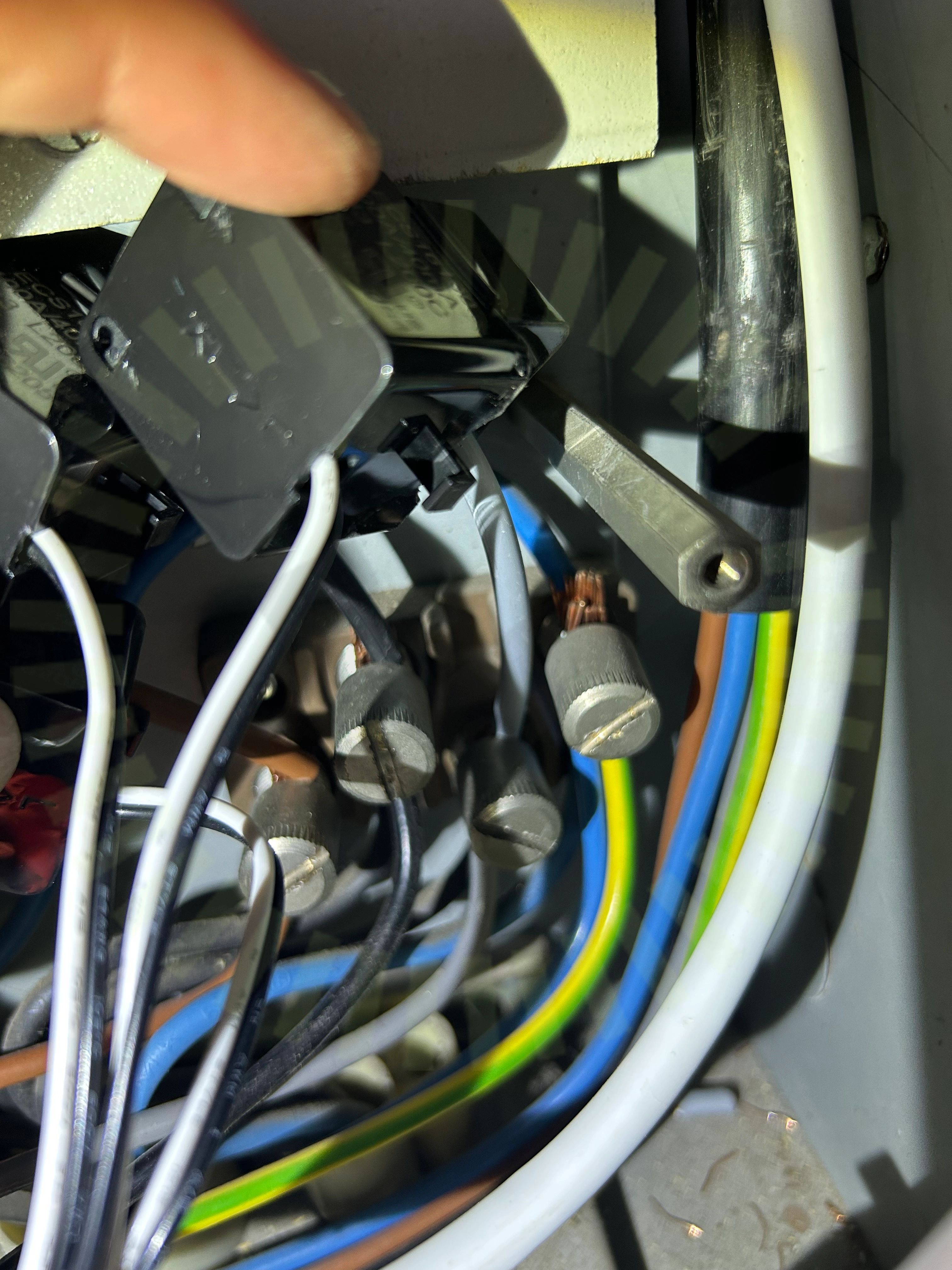

8.4 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

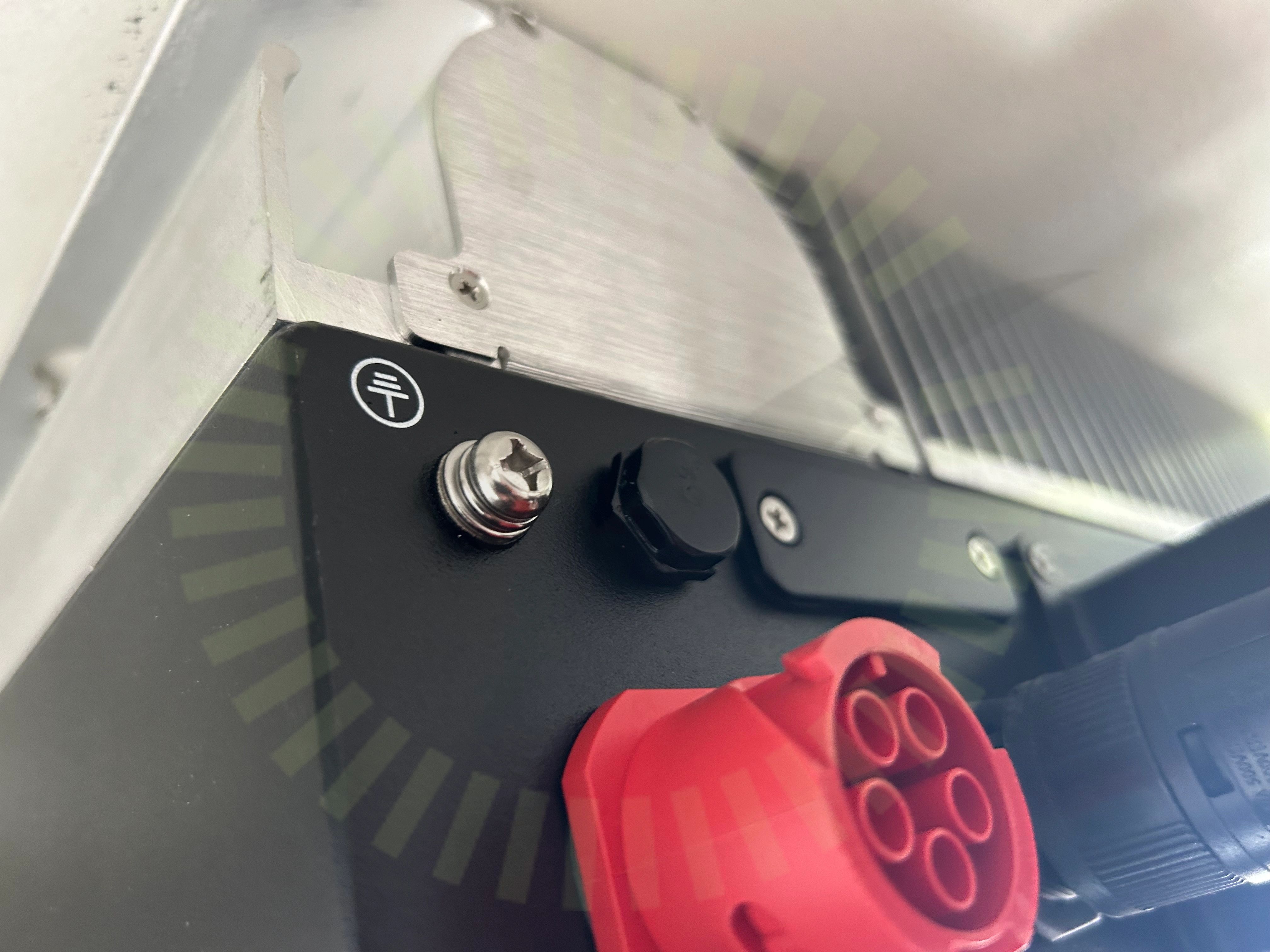

8.5 Växelriktare 2: PE-punkt

Inte godkänd

Växelriktarens chassi har inte ansluten PE-punkt.

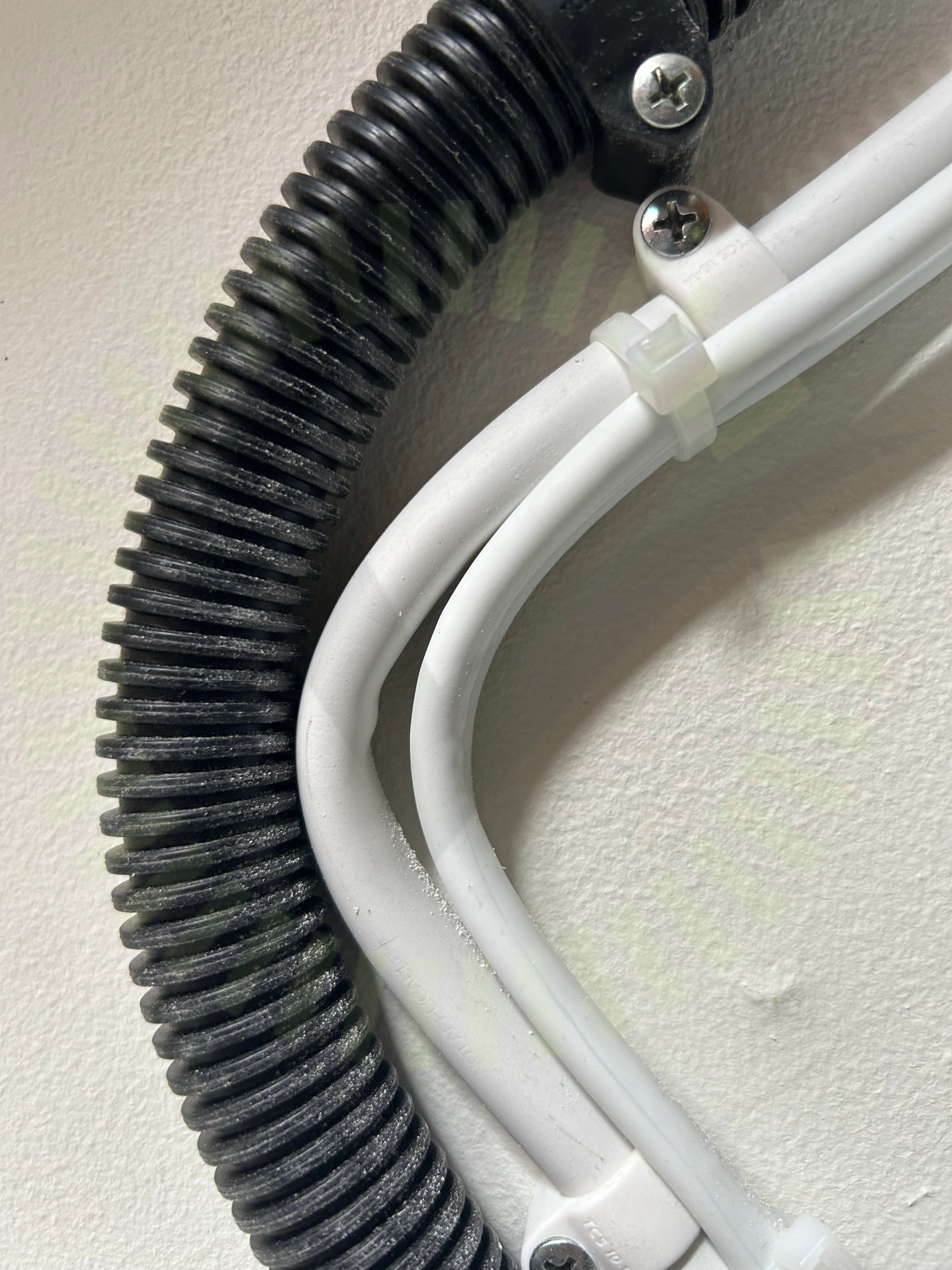

8.6 Växelriktare 2: AC-kablagets böjradie

Inte godkänd

Böjradien är inte godkänd.

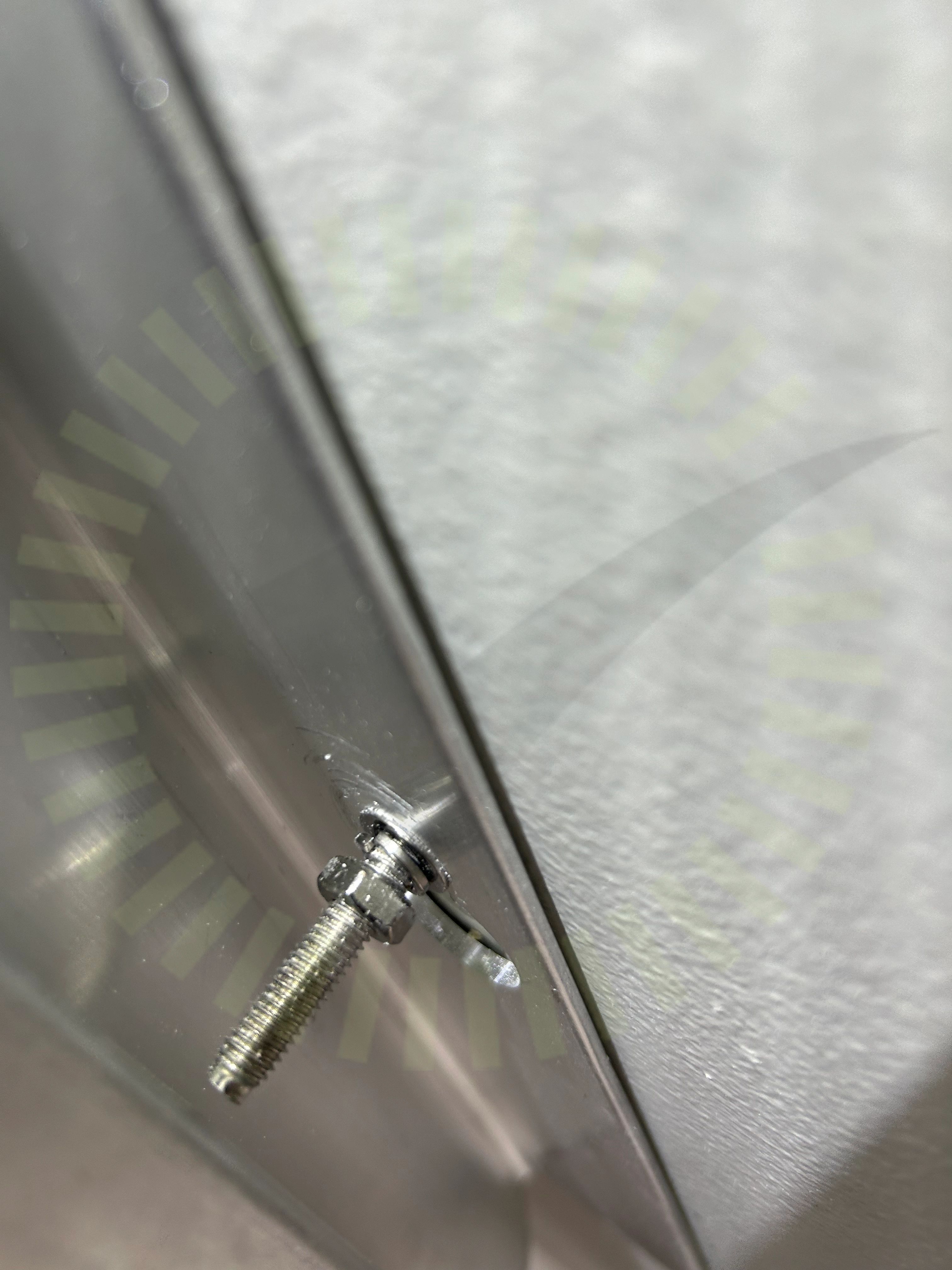

8.7 Växelriktare 2: fastsättning av produkt

Inte godkänd

Skruvarna för fastsättning i vägg har inte satts fast ordentligt.

Godkända kontrollpunkter

28/35

AC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
