1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Energy Effective Solutions
Datum
26 januari 2024
Ort
Sigtuna , Stockholms län
89% godkända11% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemIBC: TopFix 200 (Falsfäste) Utan skena
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
3/17

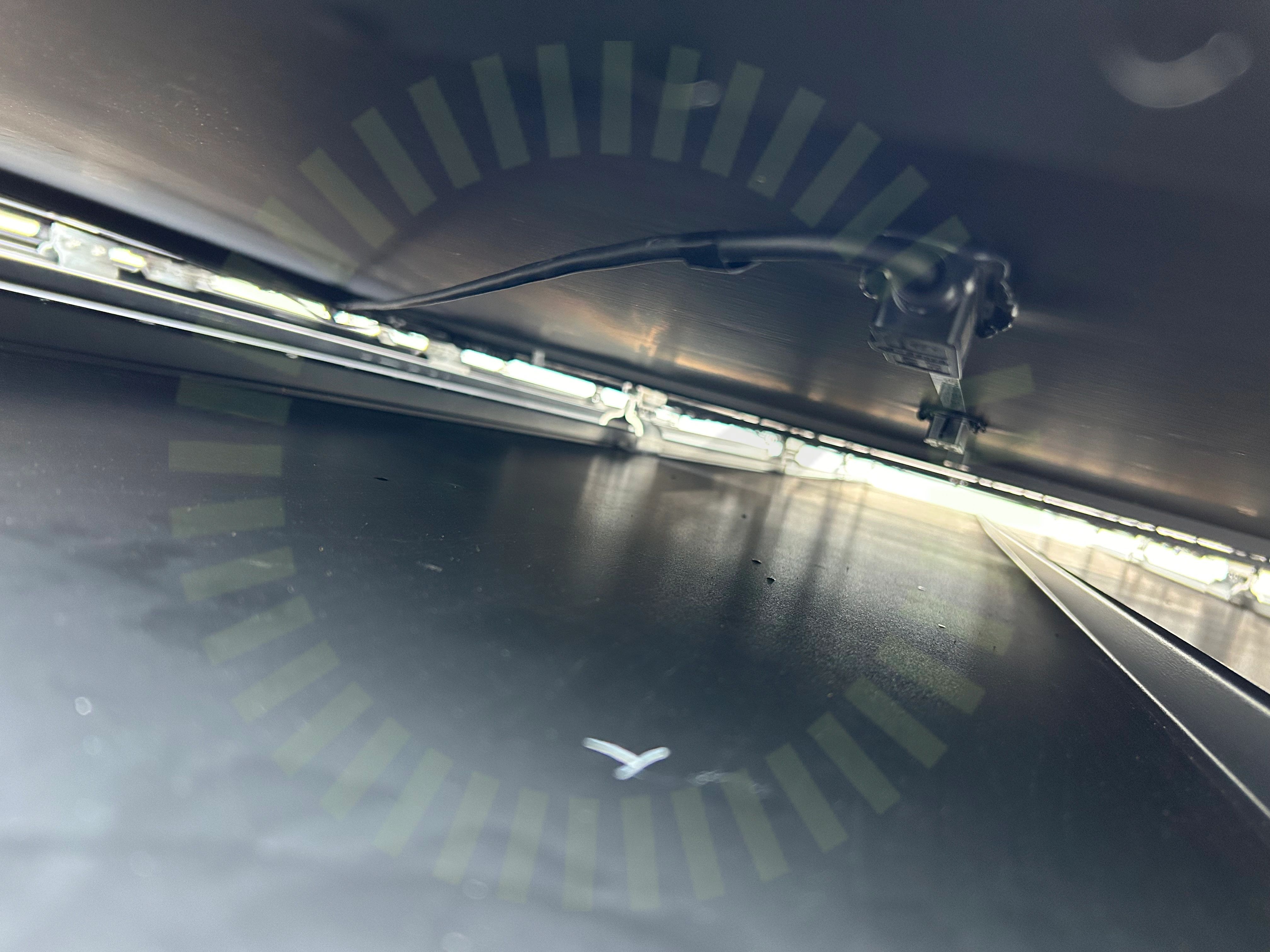

3.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

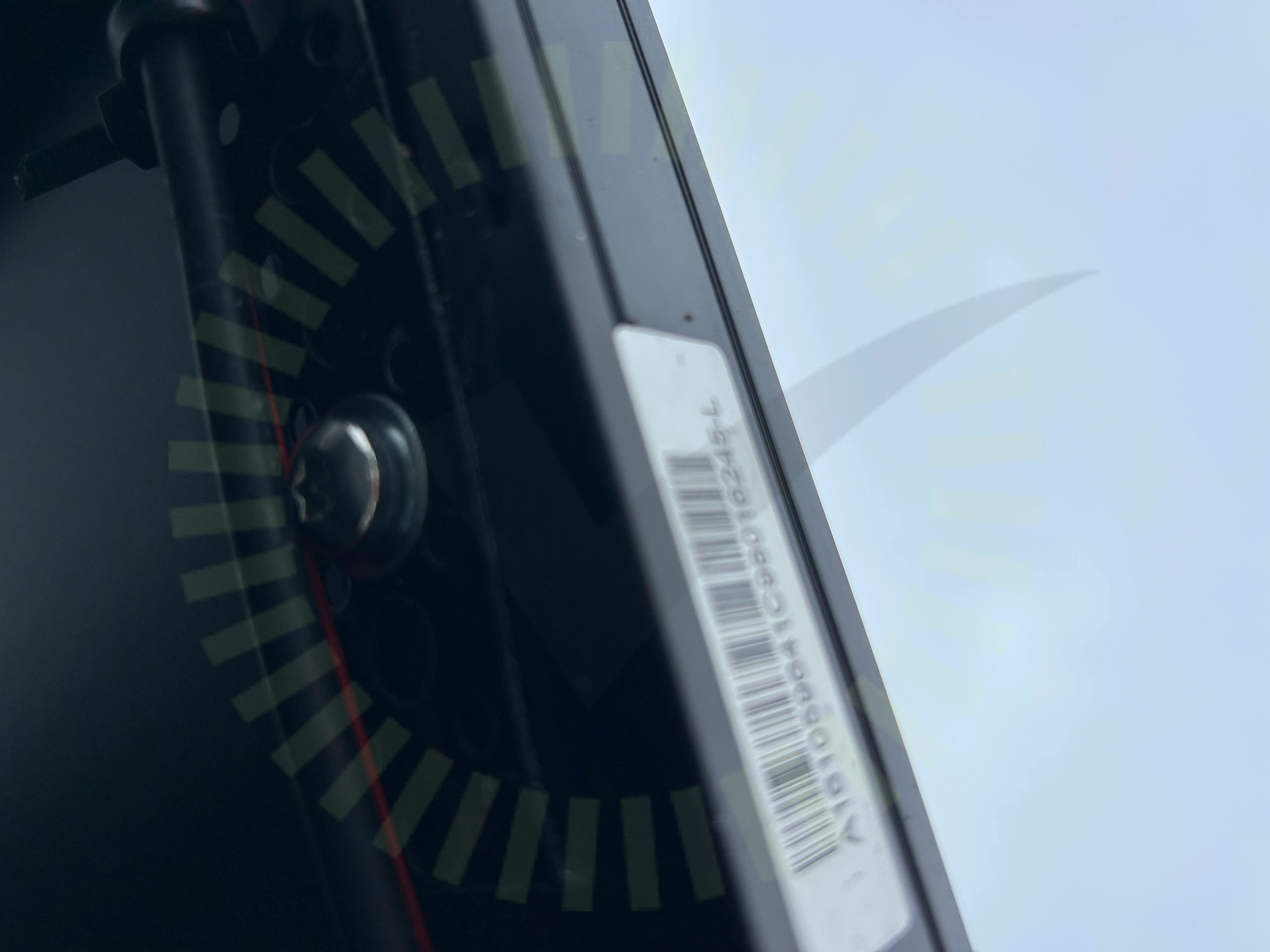

3.2 Skador på panel
Inte godkändMontageband är skruvade i panelram. Tillverkaren tillåter inte att man gör hål i panelramen.
Astroenergy, Crystalline Silicon PV Module Installation Manual, Sida 6

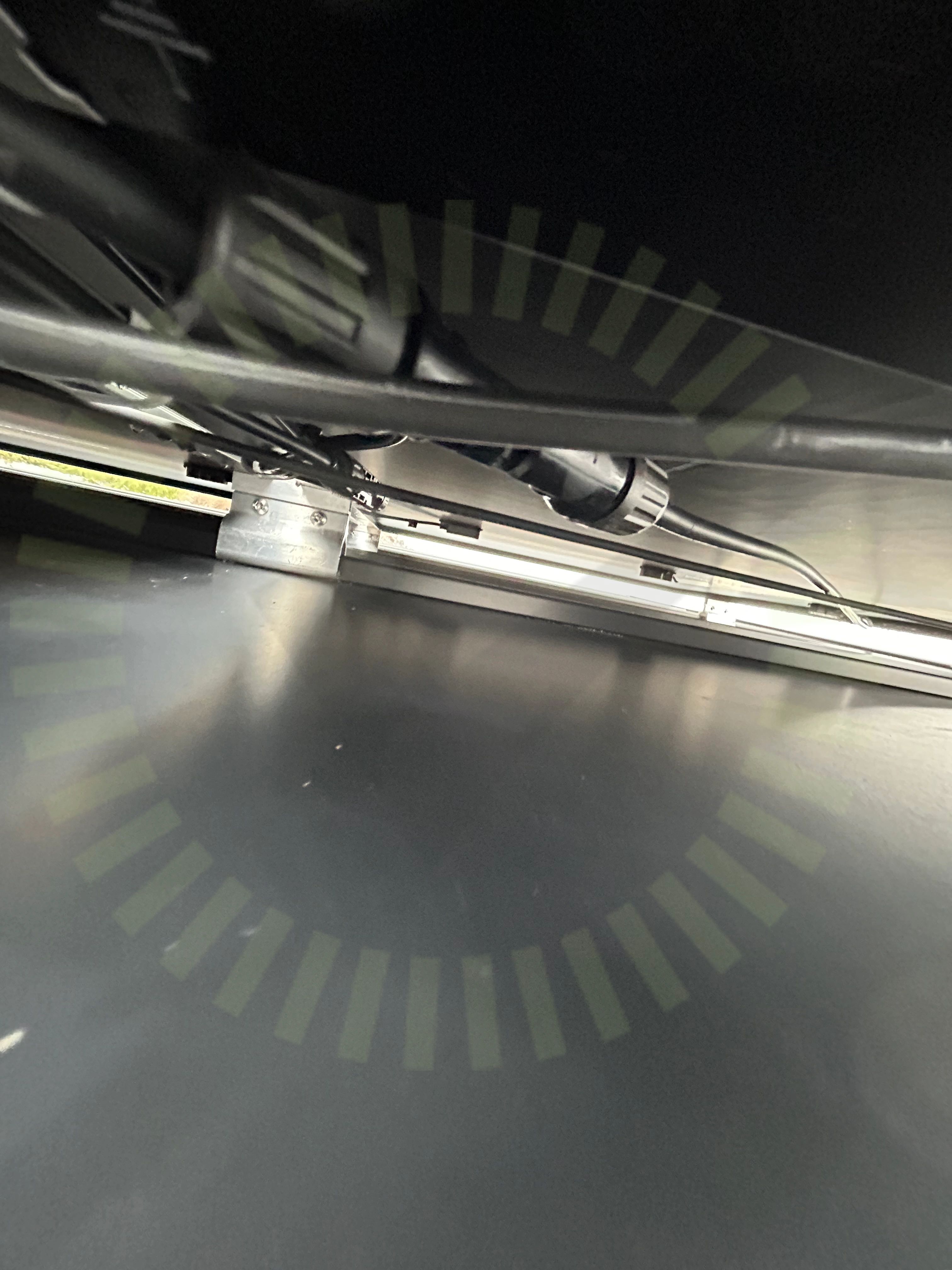

3.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, IBC: TopFix 200 (Falsfäste) Utan skena
Anmärkningar
5/17

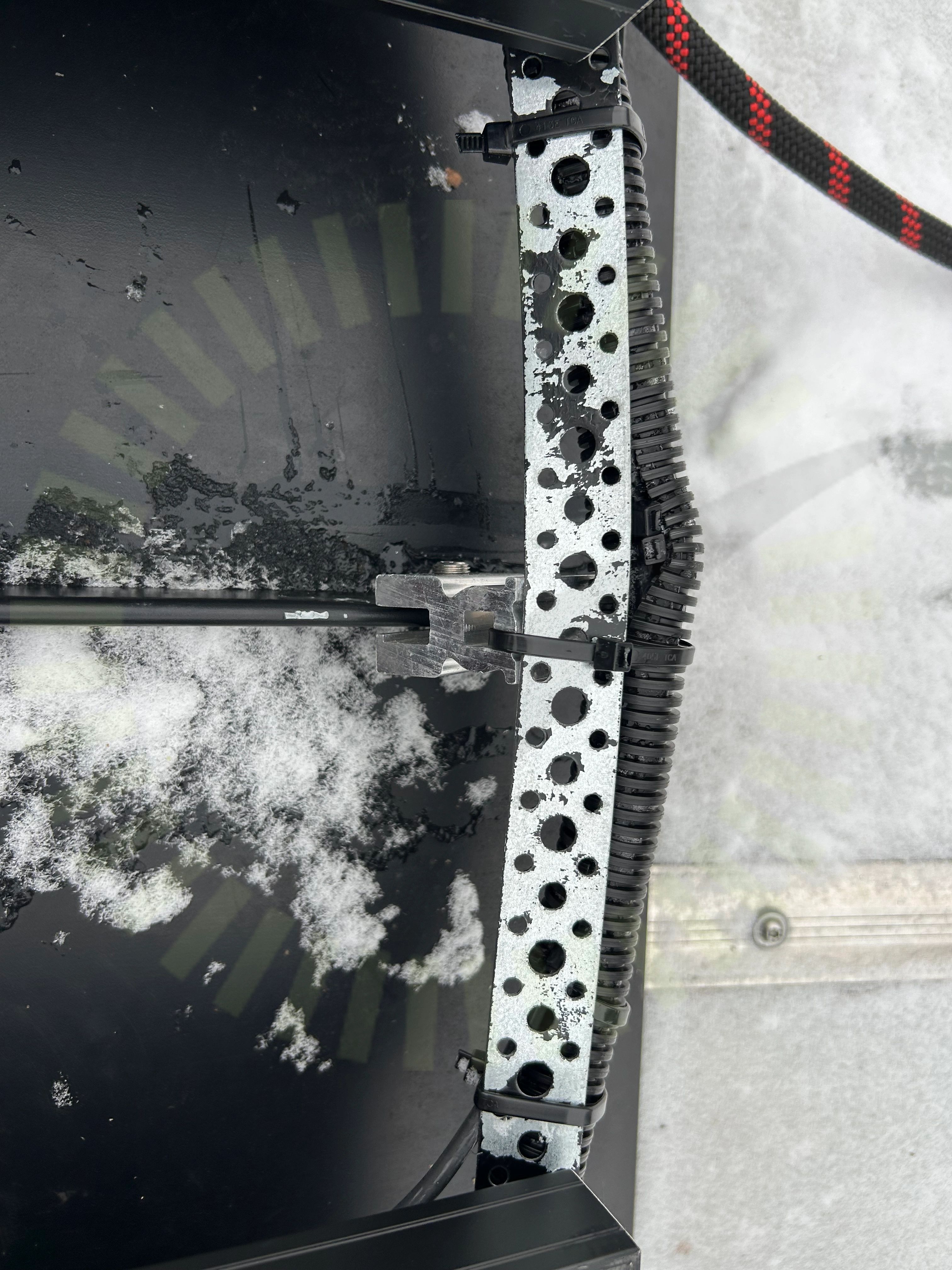

4.1 Kabeldragning mellan panelfält
Inte godkändKabeldragningar mellan panelfält är inte utförda med hänsyn till yttre förhållanden.
SS 436 40 00 (712.522.101)

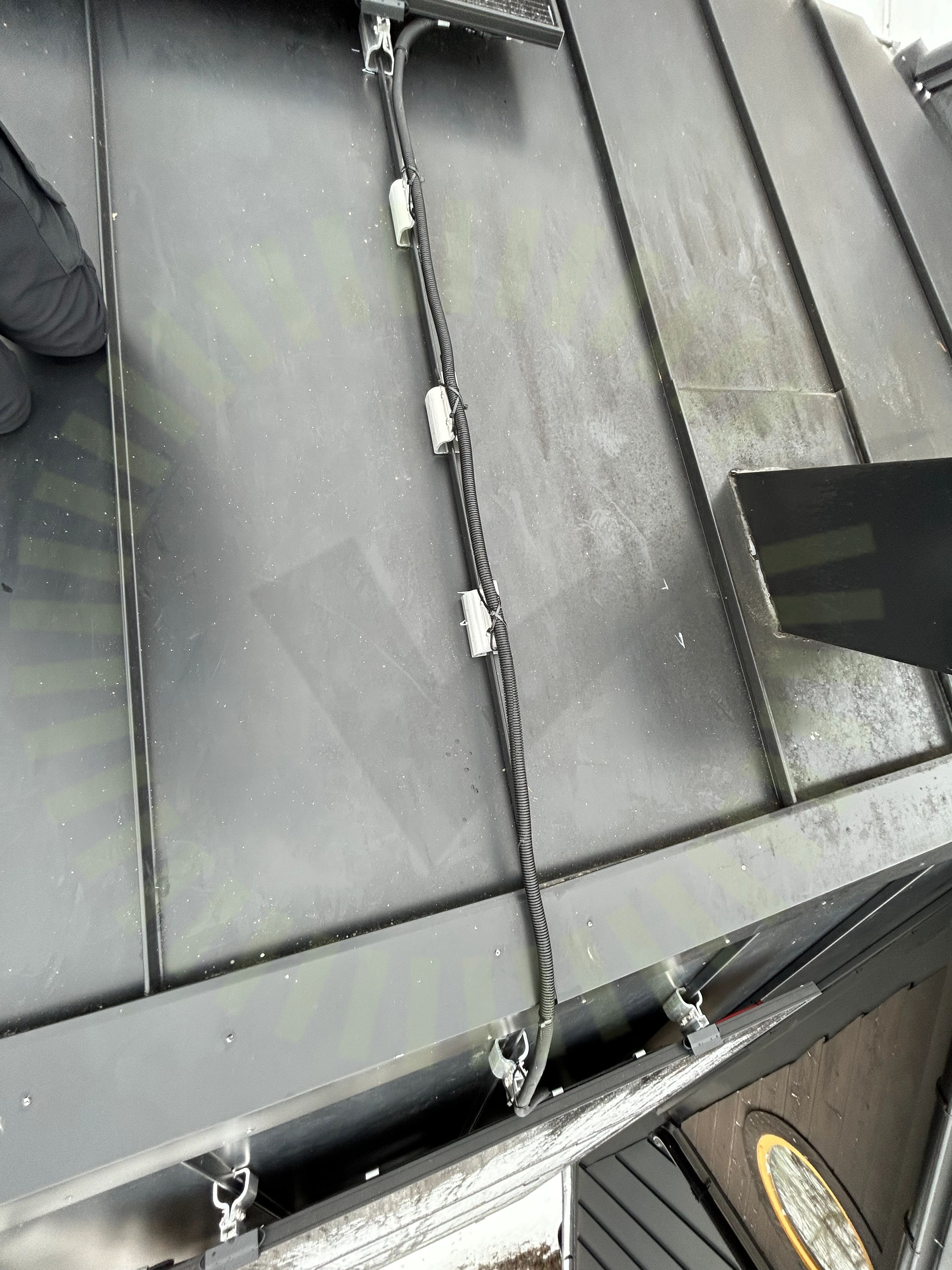

4.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Vald metod tål inte de påfrestningar som uppstår på taket vid snölast.
SS 436 40 00 (712.522.101)

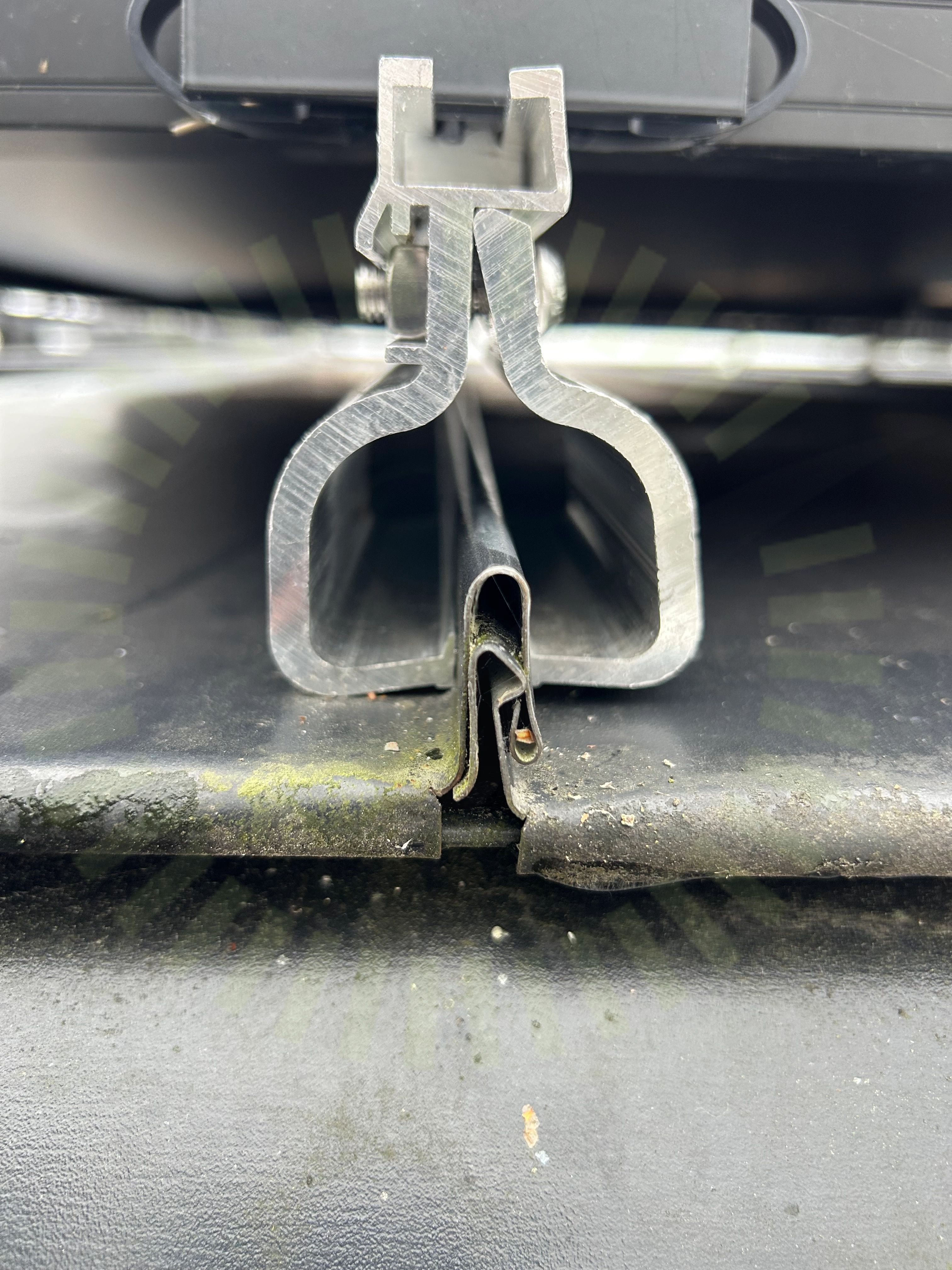

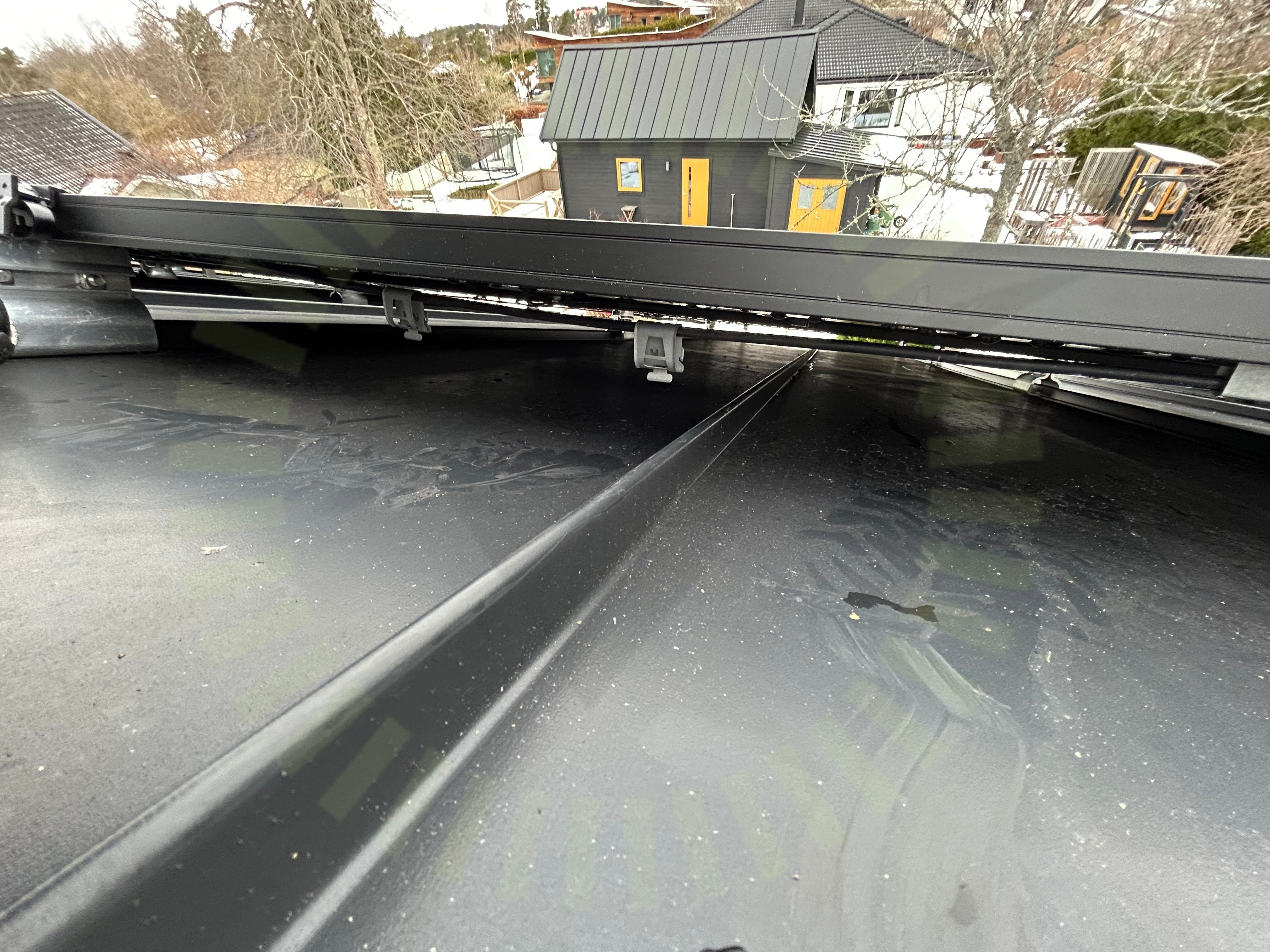

4.4 Klämmans kontakt med tak
Inte godkändTillverkaren tillåter inte installation på aktuell falstyp.
Installation manual IBC TopFix 200 Version 23.02, Sida 74
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/17CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i infästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

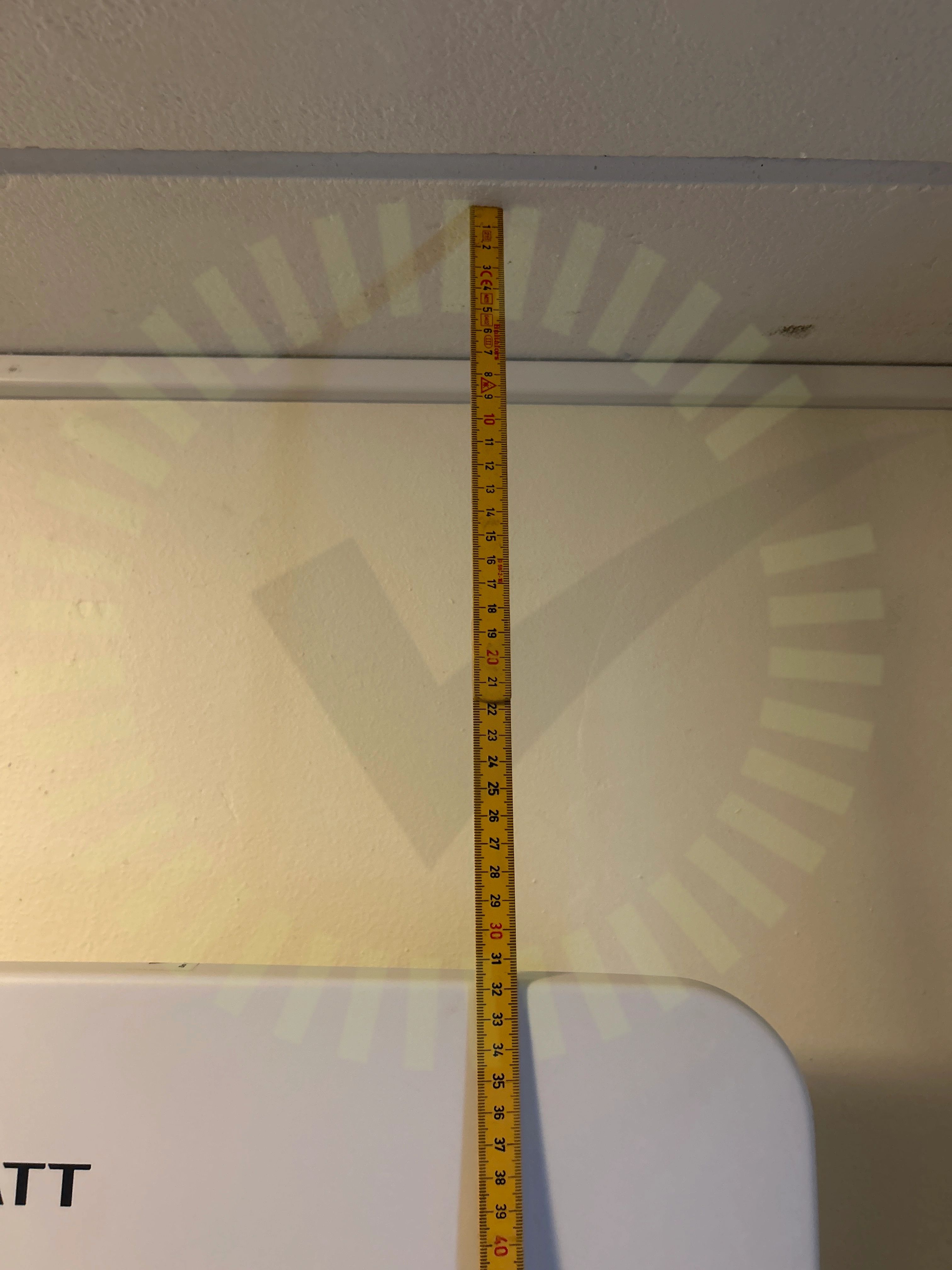

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
31/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35DC Max SpänningDC Min SpänningGenomföringar
