4.1 Skenans utstick för klämma
Inte godkändÄndklämma förlagd mot ändhylsa, ska stödjas av skenan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24 , Sida 27, 38
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
23 maj 2024
Ort
Huddinge, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerTenka Solar: TKAxxxM-BC-108
MontagesystemESDEC Lutande Panntak
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorPlacering av CT klämmor
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/27

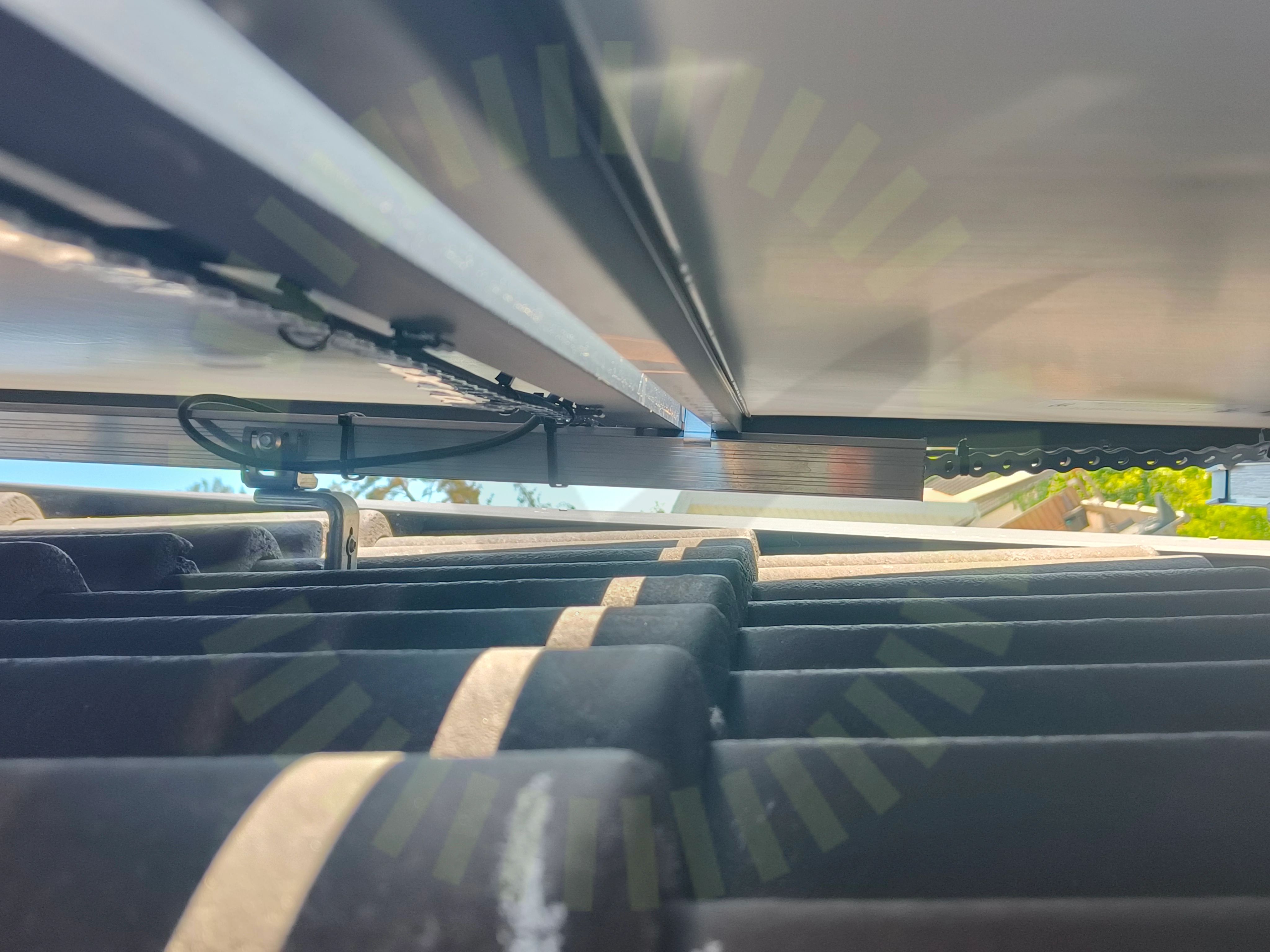

4.2 Skenornas överhäng
Inte godkändÖverhänget bär vikten från flera paneler. Detta kan ej projekteras i Esdecs beräkningsverktyg. Installatör har gjort egen beräkning där detta ej framgår är beaktat.
Statement Esdec ClickFit EVO Tiled roof Maximum overhang distance from panel edge to roof attachment
Godkända kontrollpunkter
25/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, Tenka Solar: TKAxxxM-BC-108
Anmärkningar
2/18
5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, Sida 12-16

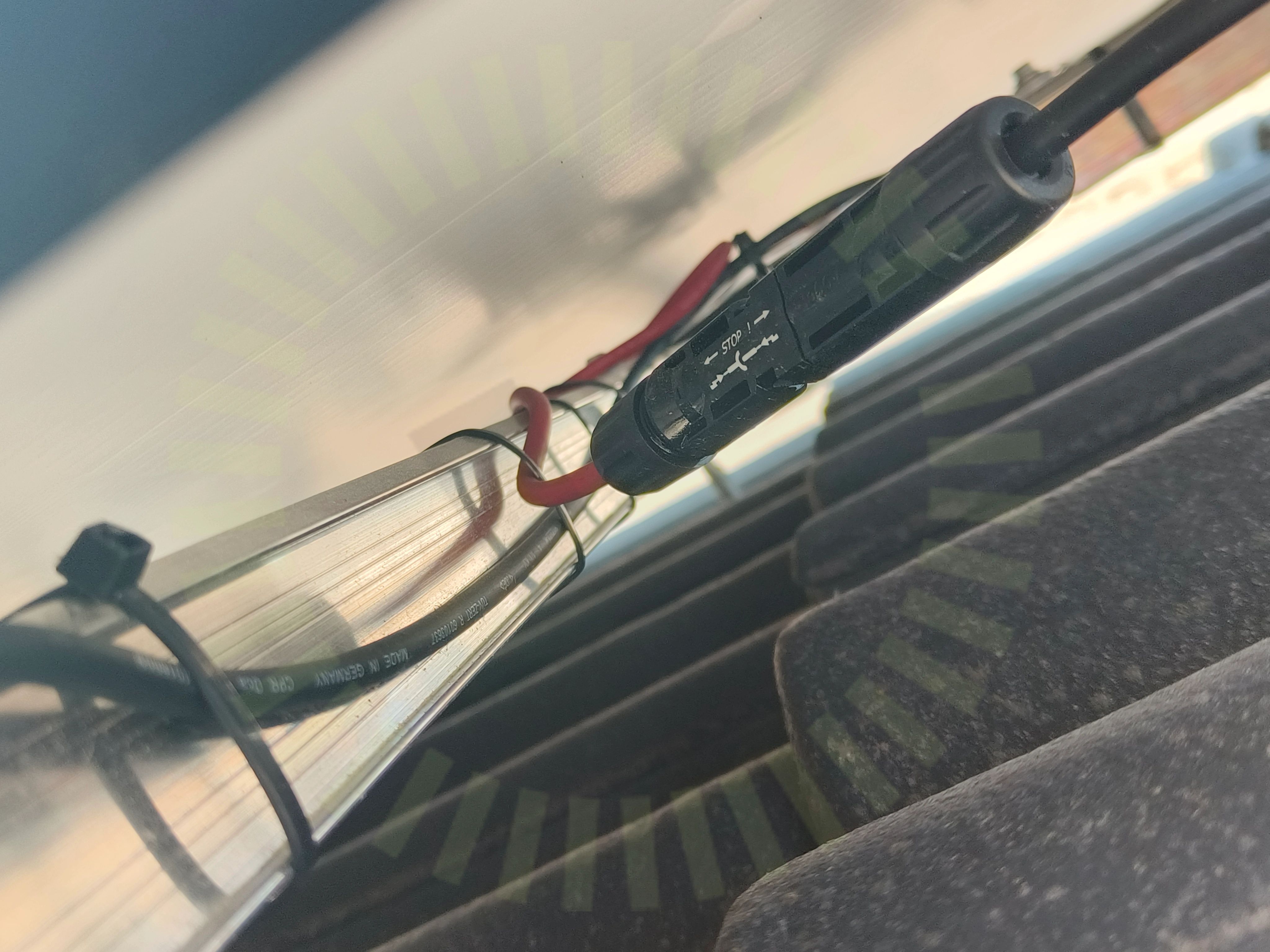

5.2 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
