Institutet för Solenergikvalitet

Besiktningsrapport

5.5
x

Installation genom

Nordens Solvärme

Datum

4 mars 2024

Ort

Staffanstorp , Skåne län
DC Kontakter
Kabeluppfästning
Föremål mot bakstycke
61% godkända39% ej godkända

Om installationen

PanelerBestSun JKMN-72H
OptimerareTigo: TS4
MontagesystemCWL: papptak
VäxelriktareSunGrow: SG15-20RT
TillbehörUndercentral
Nordens Solvärme

Installerad av Nordens Solvärme som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Dispositionen av paneler är inte densamma i dokumentet som i verkligheten. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/2
Mätprotokoll DC

Tak 1, BestSun JKMN-72H

Anmärkningar

6/10
Skador på panel

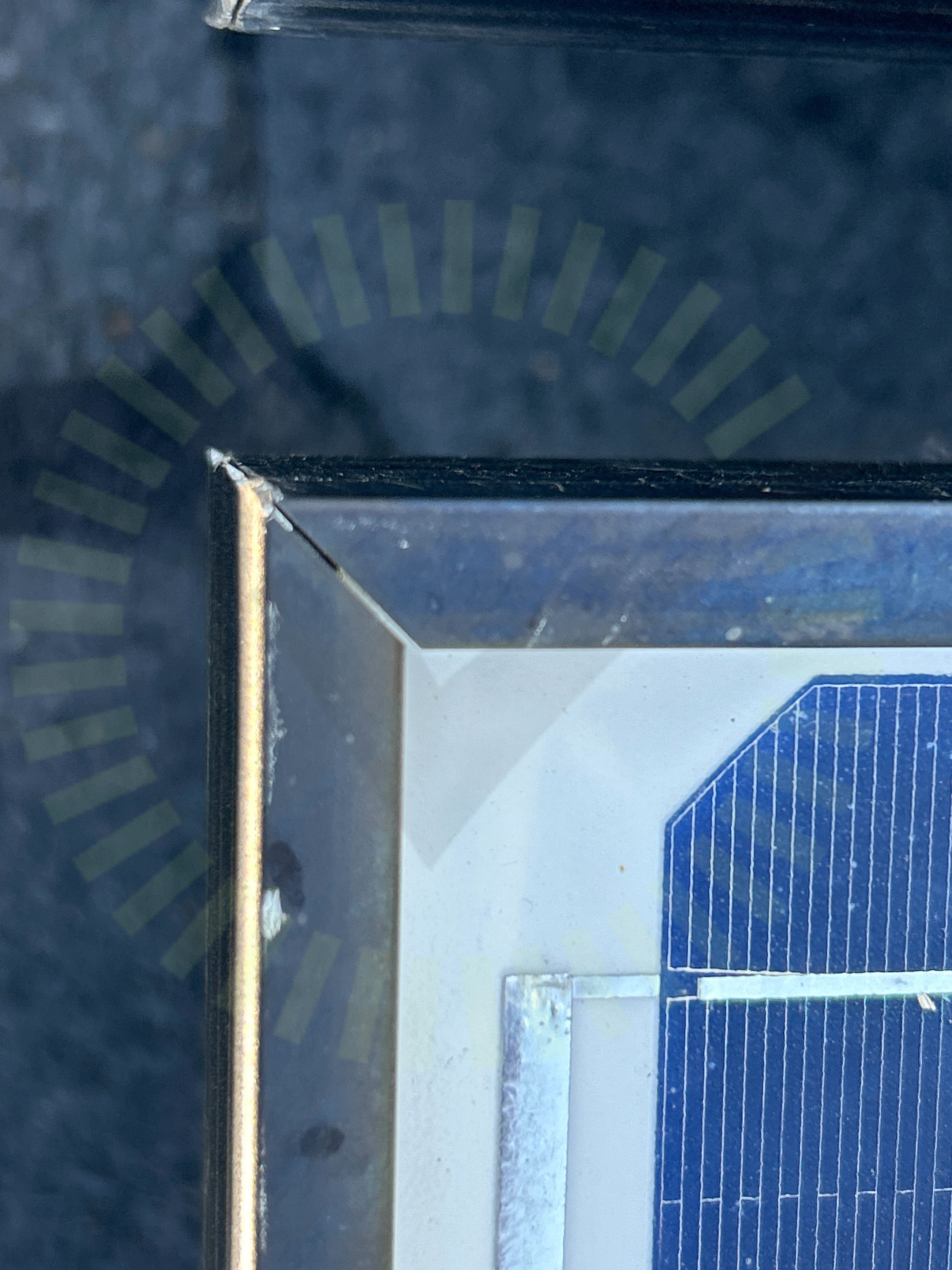

2.1 Skador på panel

Inte godkänd

Panelramar har tagit skada. Flera paneler är skadade i kanterna så att det är glipor i ramen.

Förbindelse av kontakter

2.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Föremål mot bakstycke

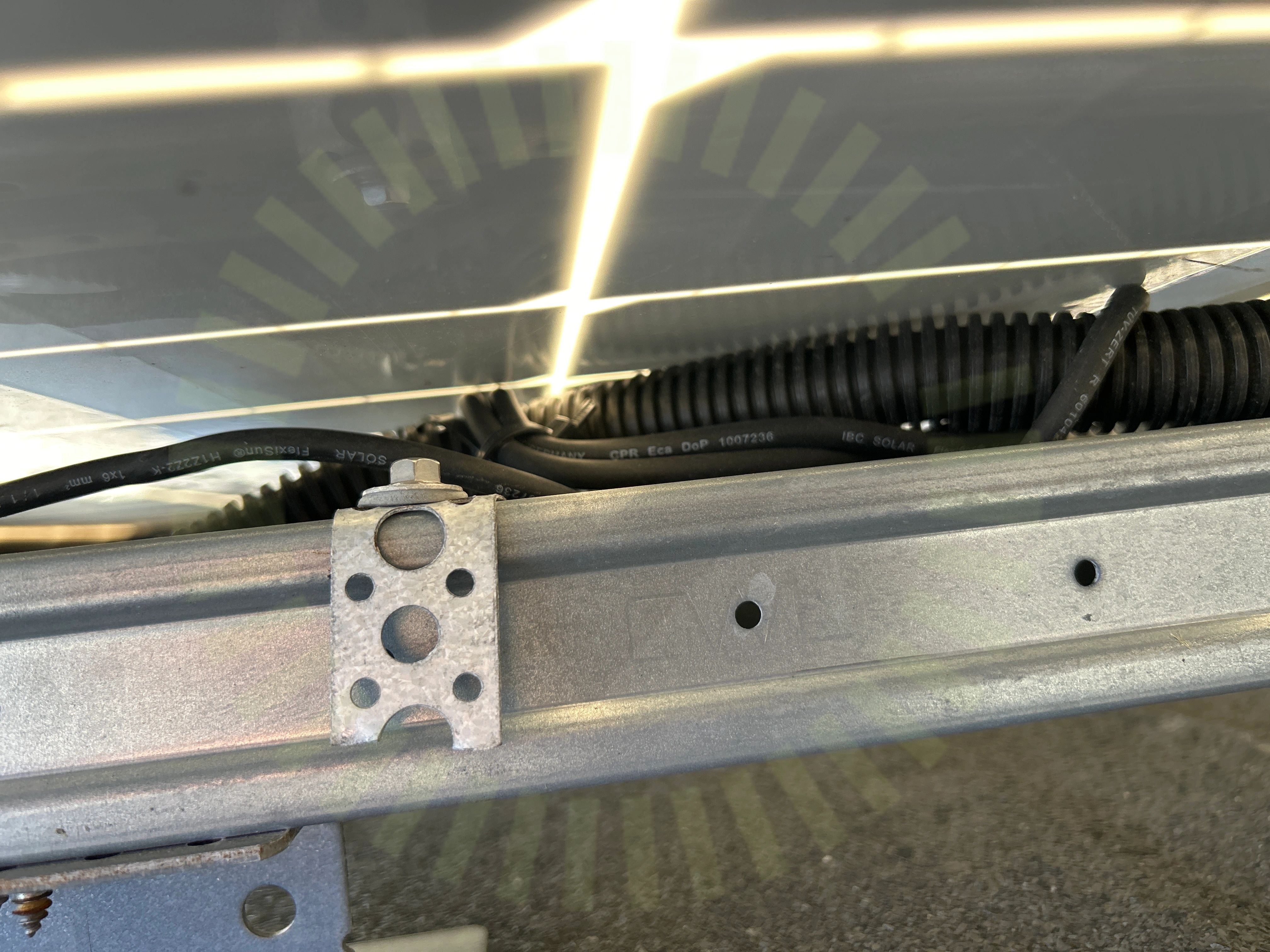

2.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Slang och kablage är klämt mellan skenor och panelens bakstycke. Tryck ska inte förekomma på bakstycket.

2.4 Klämmornas placering

Inte godkänd

Underlag för använda klämzoner saknas.

2.5 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Stress på kontakter

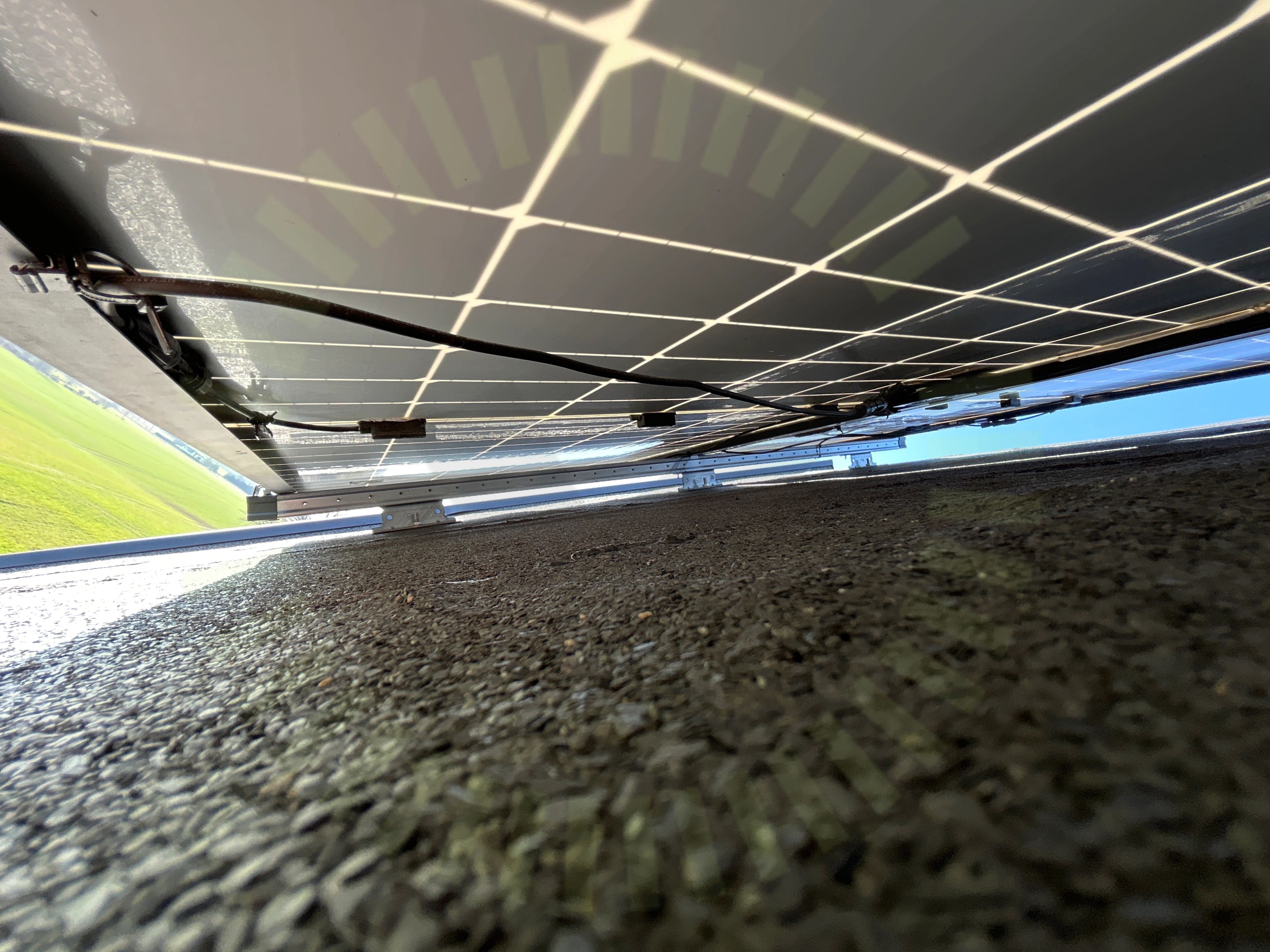

2.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

4/10
Avstånd till ytaDräneringshålKlämmornas överlappningPanelramar separerade

Tak 1, CWL: papptak

Anmärkningar

4/19
Kabeldragning mellan takytor

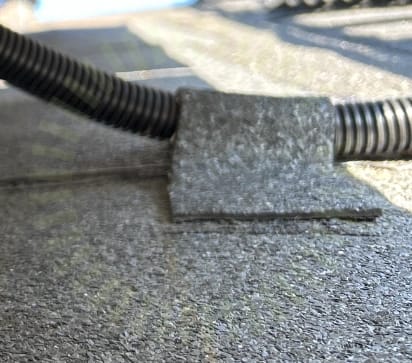

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Kommer ej hålla med tiden.

SS 436 40 00 (712.522.101)
Kabeluppfästning

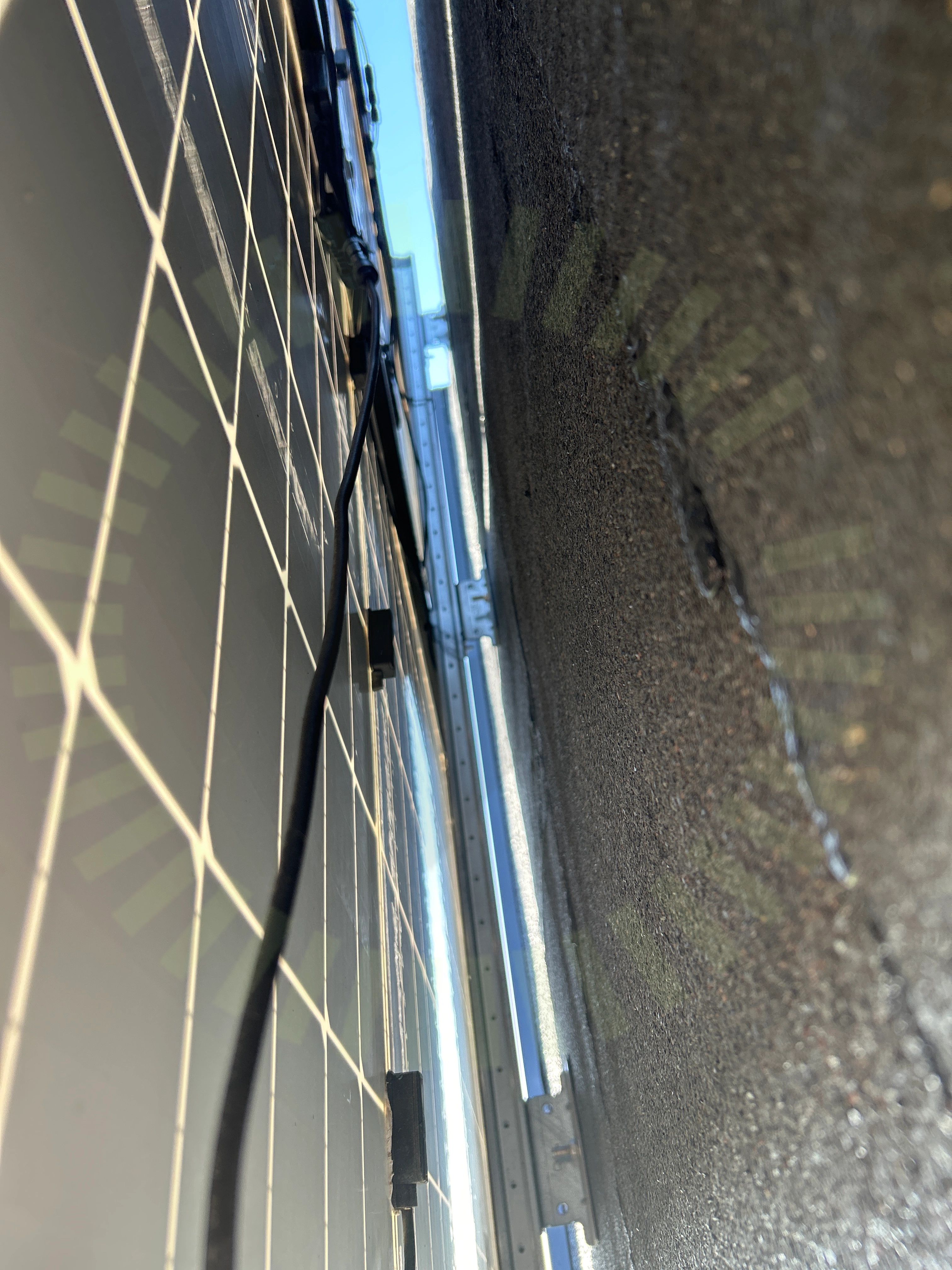

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

3.3 Skenornas överhäng

Inte godkänd

Överhäng av skenor stämmer inte med de överlämnade lastberäkningarna.

Snö- och vindlastberäkning

3.4 Tätskiktsplattor Infästning

Inte godkänd

Det går inte att se att plattorna är skruvade i underlaget från vinden. Det går inte heller att känna några skruvar från ovansidan.

M-350-3 2303 SE

Godkända kontrollpunkter

10/19
Använd tätskiktsdukFrämmande materialFöremål mellan skena och panelramPlaceringSkadorSkenornas infästningSnö- och VindlastberäkningTätskiktsplattor CC måttVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

5/19
MittklämmorSkenskarvarSvetsning takpappTakgenomföringTakinfästning

Tak 1, Tigo TS4-A-O

Anmärkningar

2/5
DC Kontakter

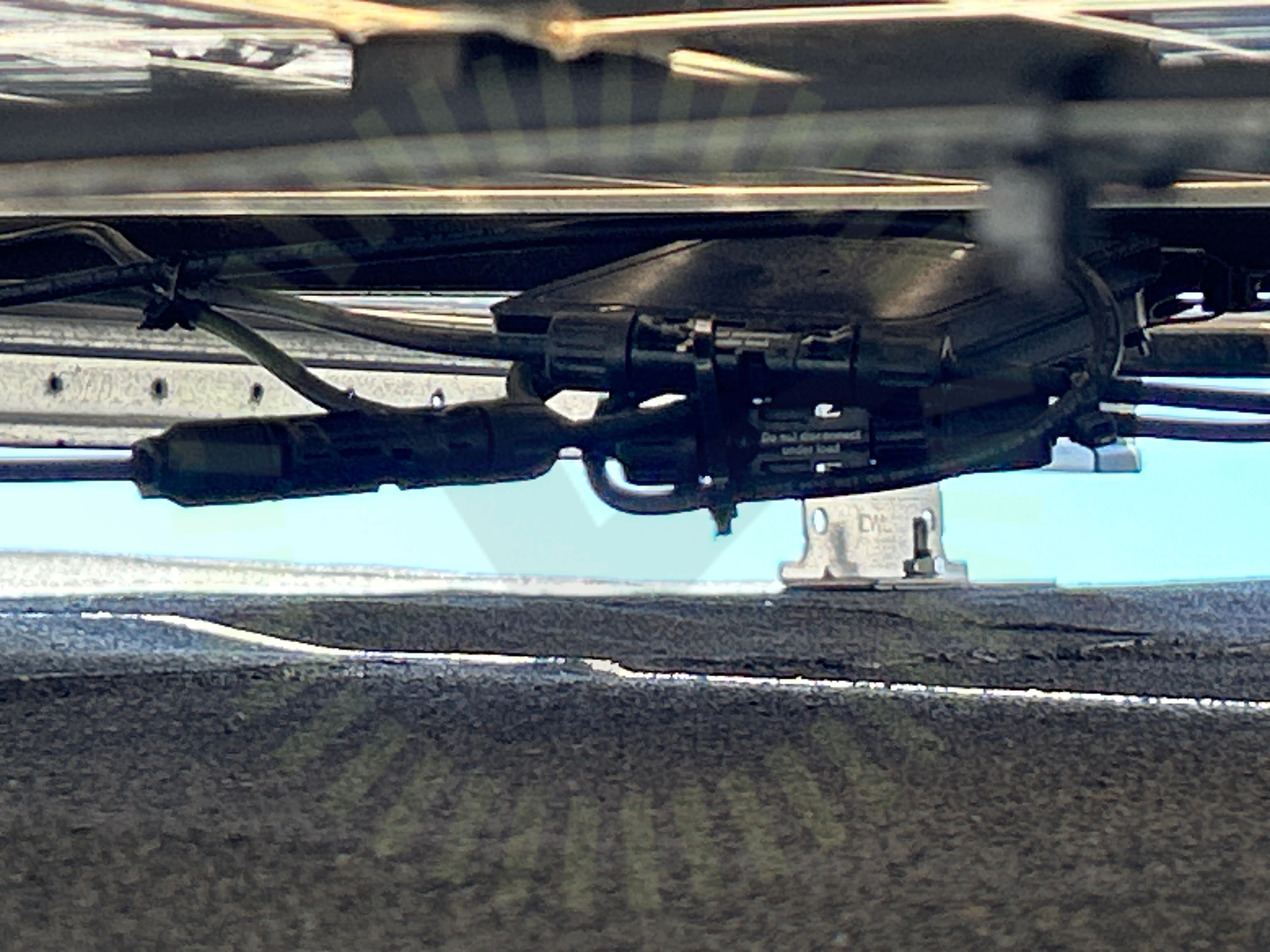

4.1 DC Kontakter

Inte godkänd

Kontakter anslutna till optimerarna är inte desamma som de förmonterade på optimeraren.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 2
Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Optimerarnas kablar är inte uppfästa korrekt.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

3/5
Fastsäkring av produktPlaceringSkada

Varselmärkning

Godkända kontrollpunkter

3/3
Missvisande varselmärkningVarning för backspänningVarning för likspänning
