Besiktningsrapport

9.3

Installation genom

Svea Solar

Datum

23 maj 2023

Ort

Malmö, Skåne län

Skenornas överhäng

Skenans utstick för klämma

Ändklämmor

Klämmans orientering

94% godkända6% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

4/24

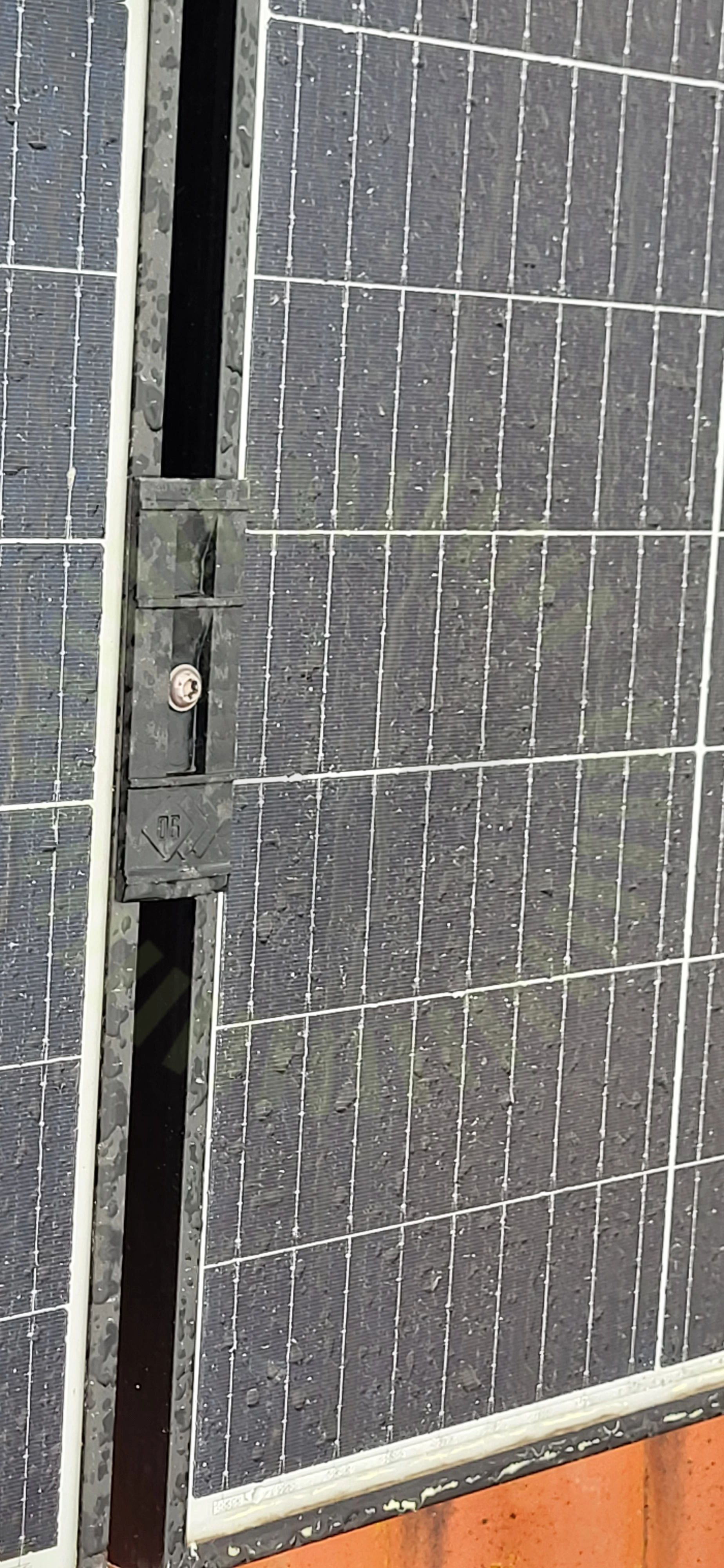

1.1 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

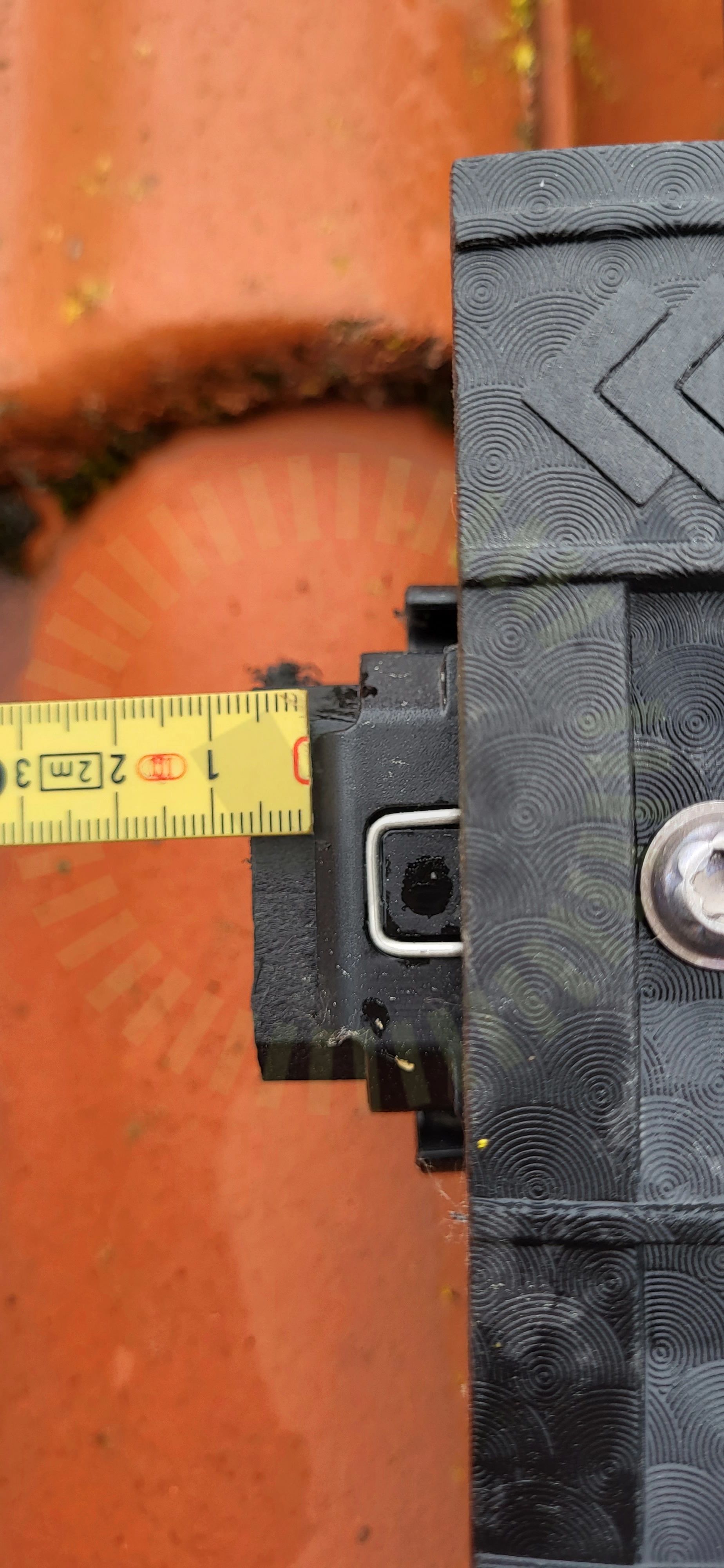

1.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

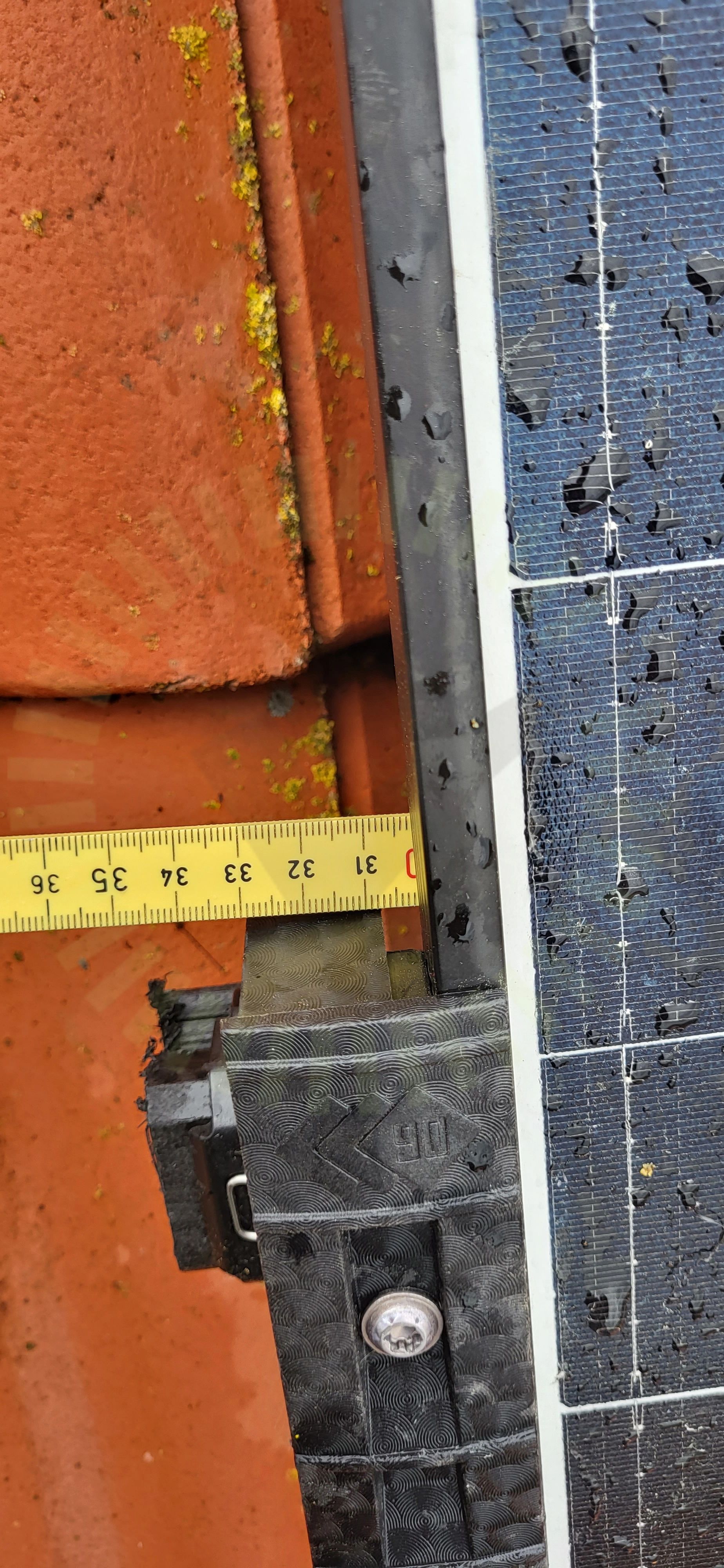

1.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

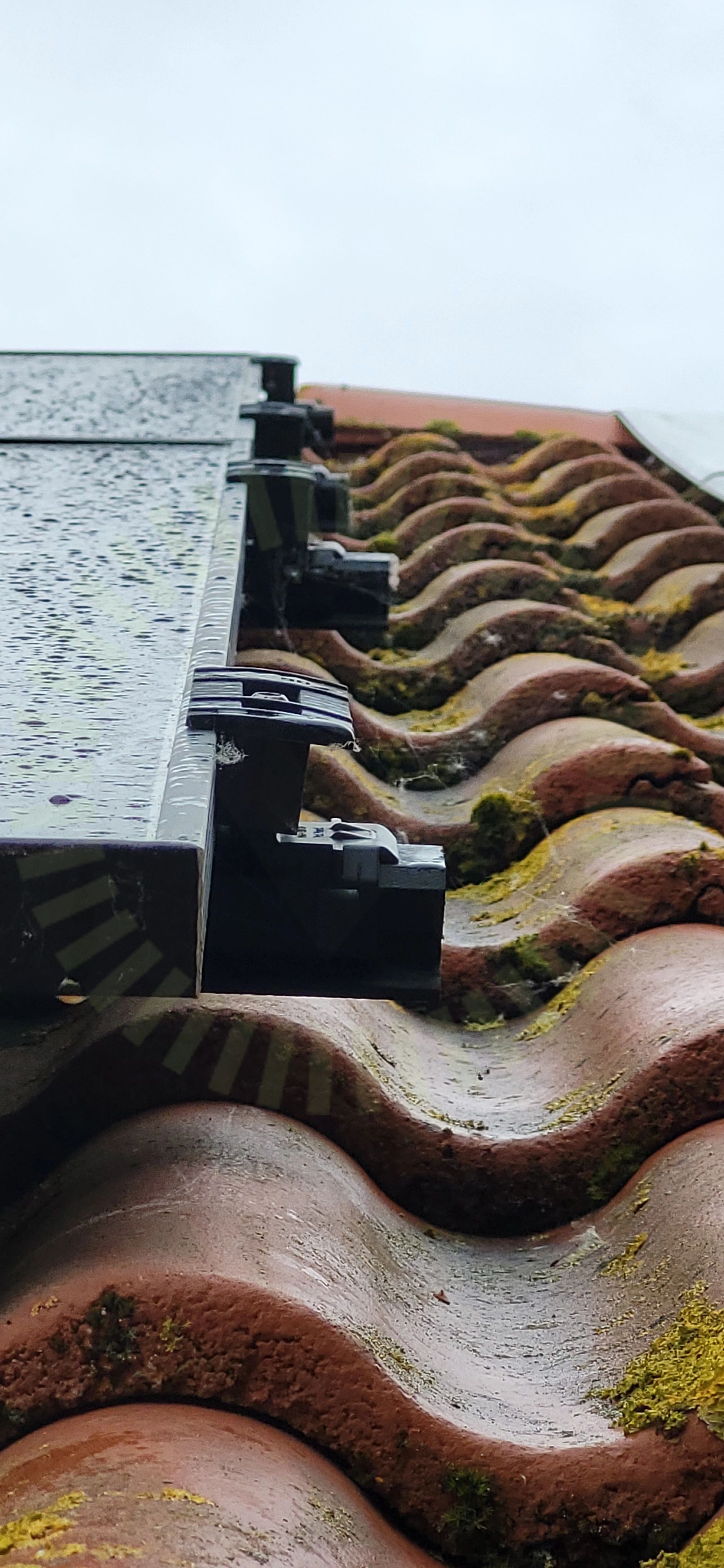

1.4 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Fästet är monterat utan gavel.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

20/24
