Besiktningsrapport

7.9

Installation genom

Elteknik i Lund

Datum

21 februari 2023

Ort

Malmö, Skåne län

Klämmornas placering

Kopplingslåda

Skena överhäng

+ 6

82% godkända18% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Avtal

Inte godkänd

Antal paneler stämmer inte överens med avtalet, monterat 21 st i avtal skulle det vara 24 st

Avtal

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/17

2.1 Klämmornas storlek

Inte godkänd

Fästen för valt montagesystem uppfyller inte paneltillverkarens krav

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15

2.2 Klämmornas placering

Inte godkänd

Fästen sitter inte inom paneltillverkarens klämzon, både för långa och för korta avstånd. På vissa ställen 150 mm och på vissa upp till 570 mm

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

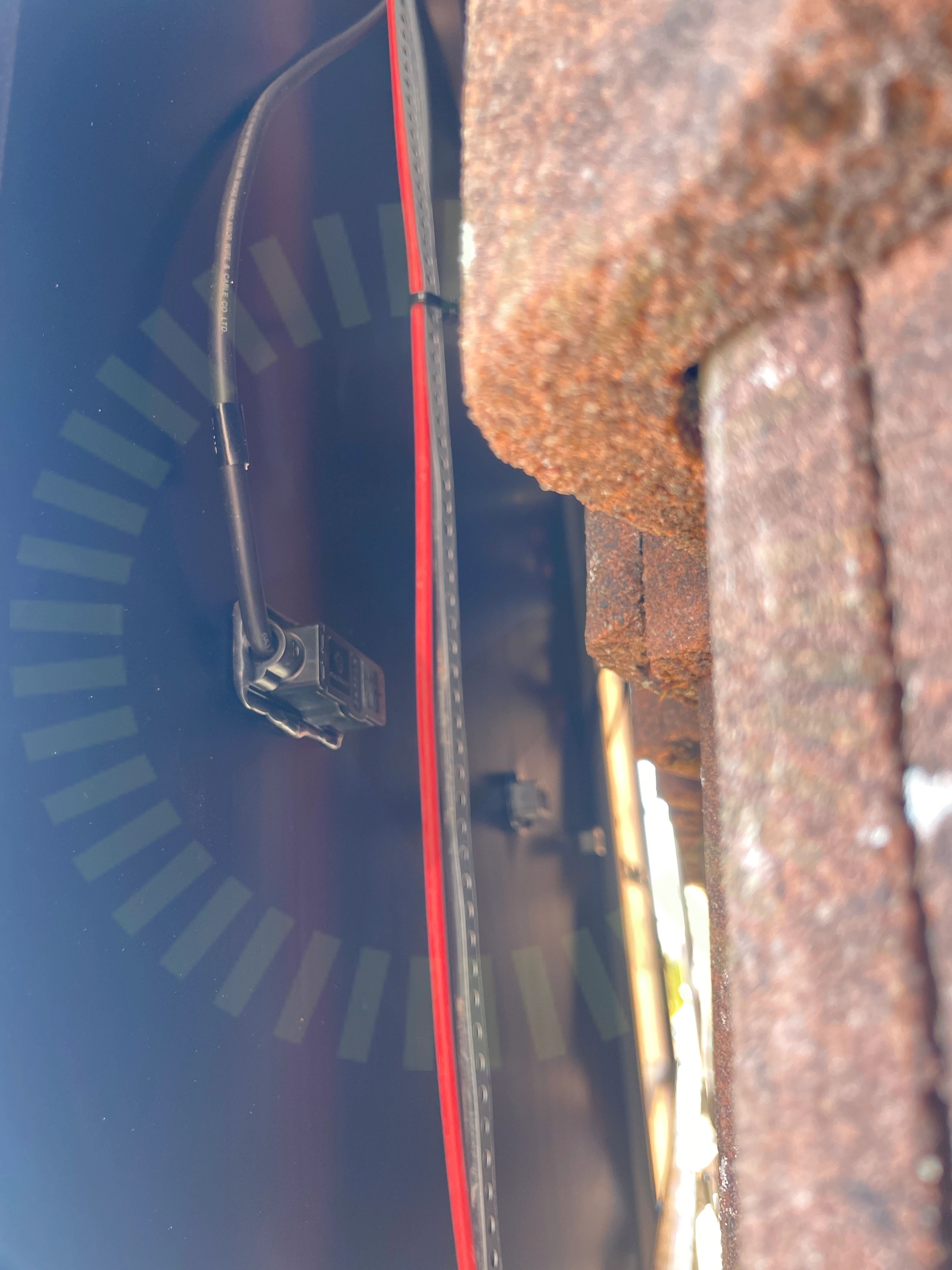

2.3 Kopplingslåda

Inte godkänd

Kablage ut från panel är ej uppfäst med tillräckligt stöd

Godkända kontrollpunkter

13/17

Avstånd till ytaBöjradie kablageDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26

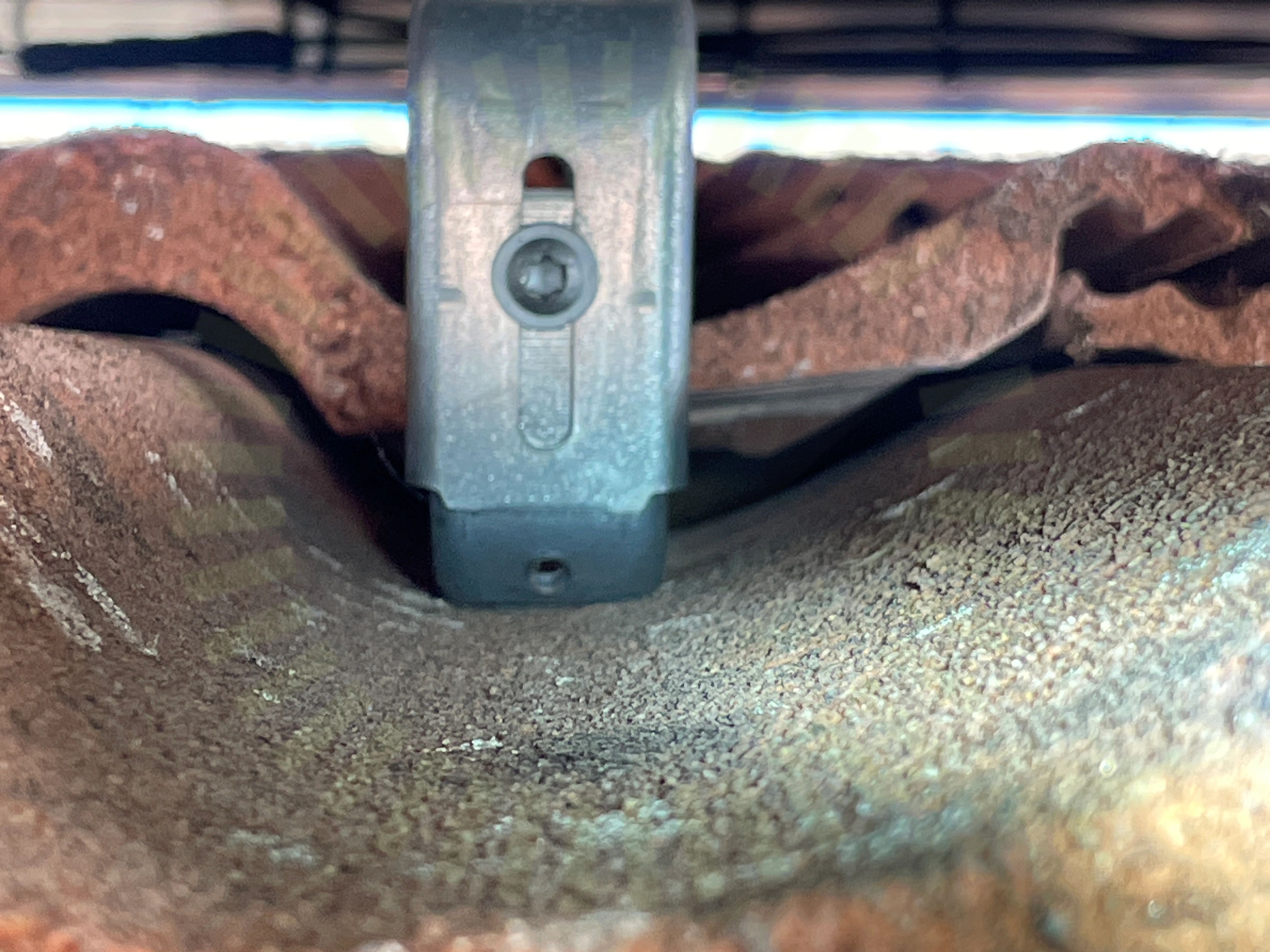

3.1 Anpassade takpannor

Rekommendation

Övre panna ej korrekt urfasad, övre panna ligger och trycker mot krok

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

3.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas, högst uppmätt mått mellan krokar 1200 mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

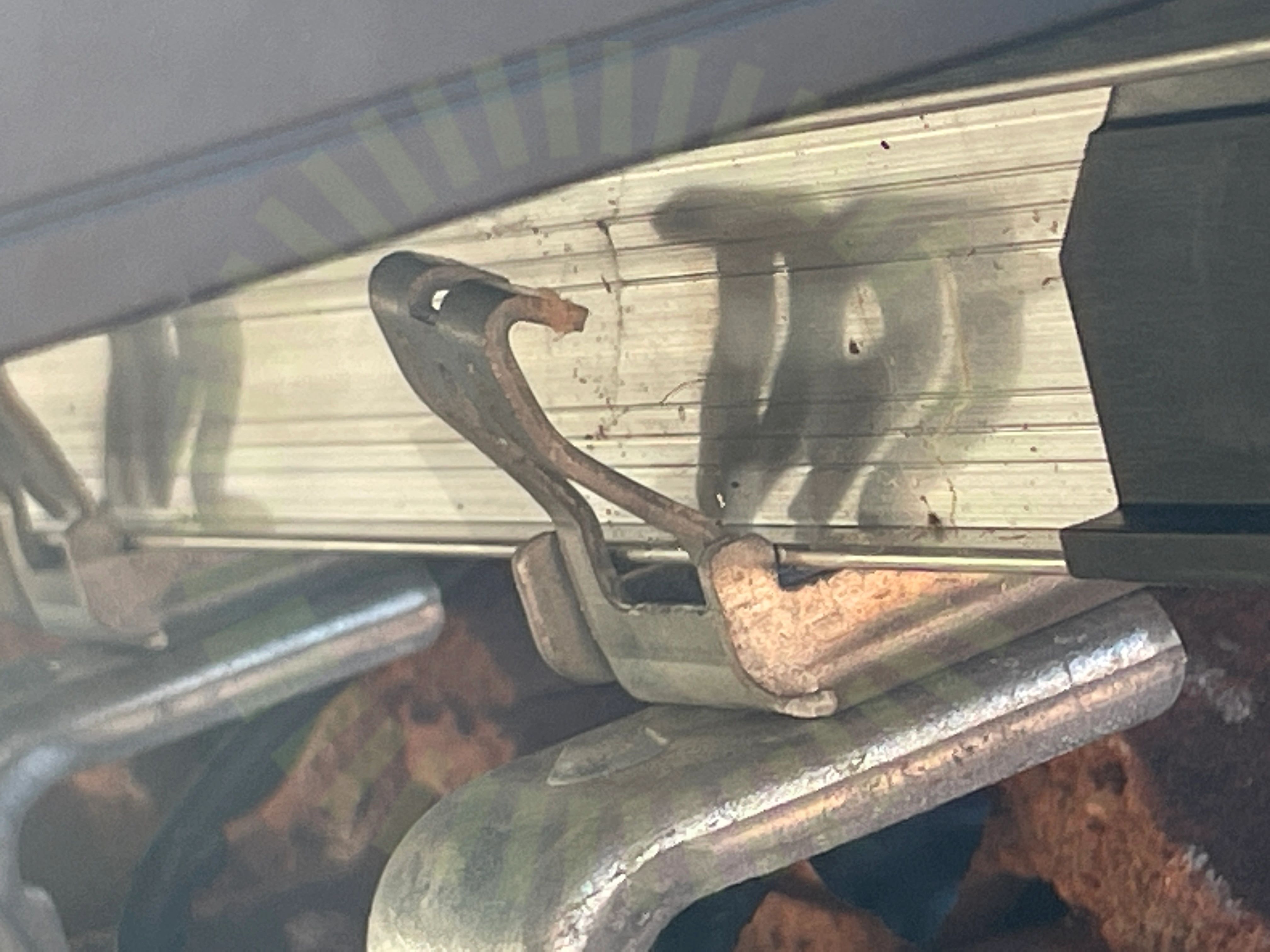

3.3 Infästning skena

Inte godkänd

Infästning i skena ej korrekt utfört, gafflarna ligger inte mot skenans botten.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

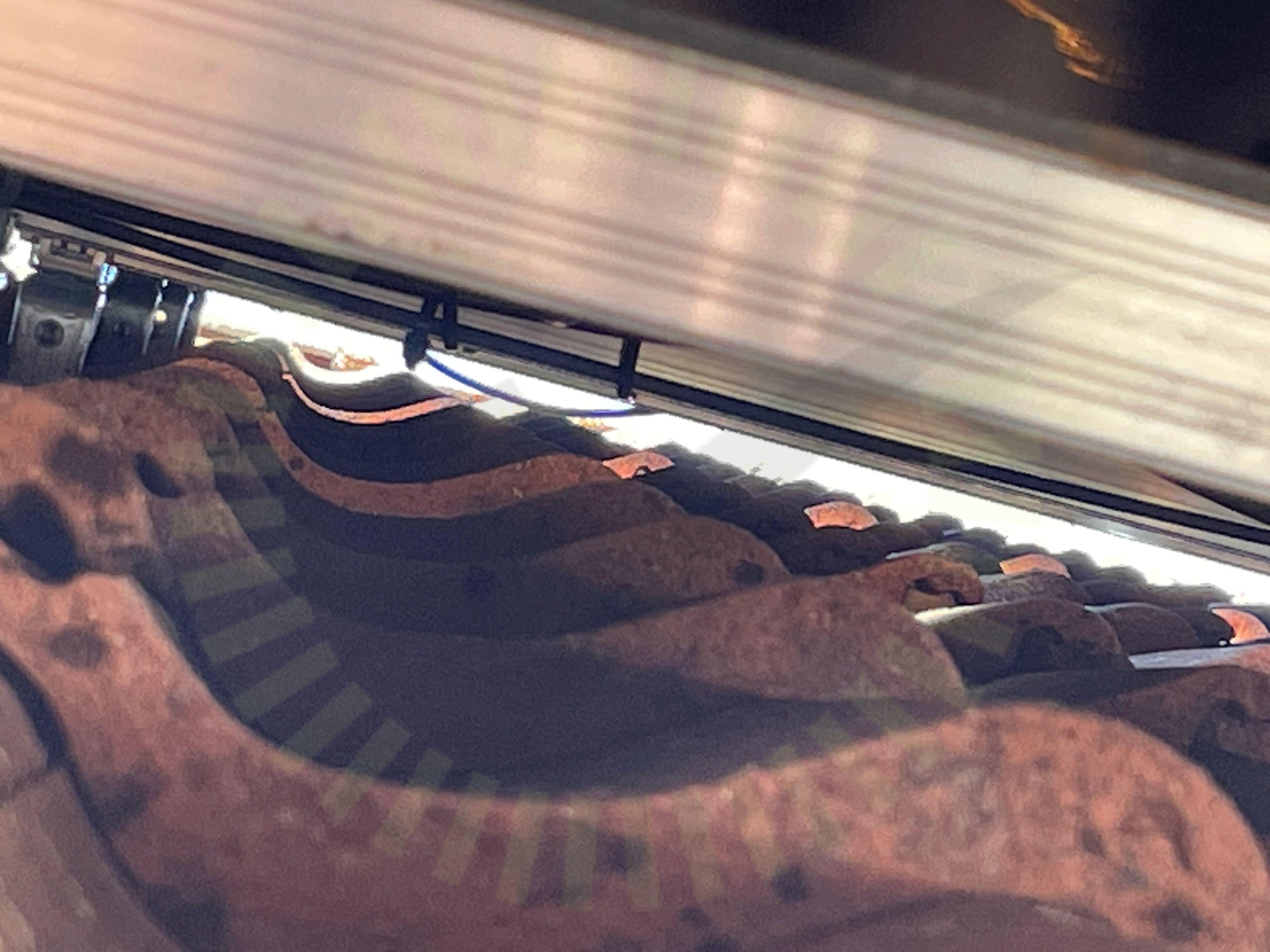

3.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

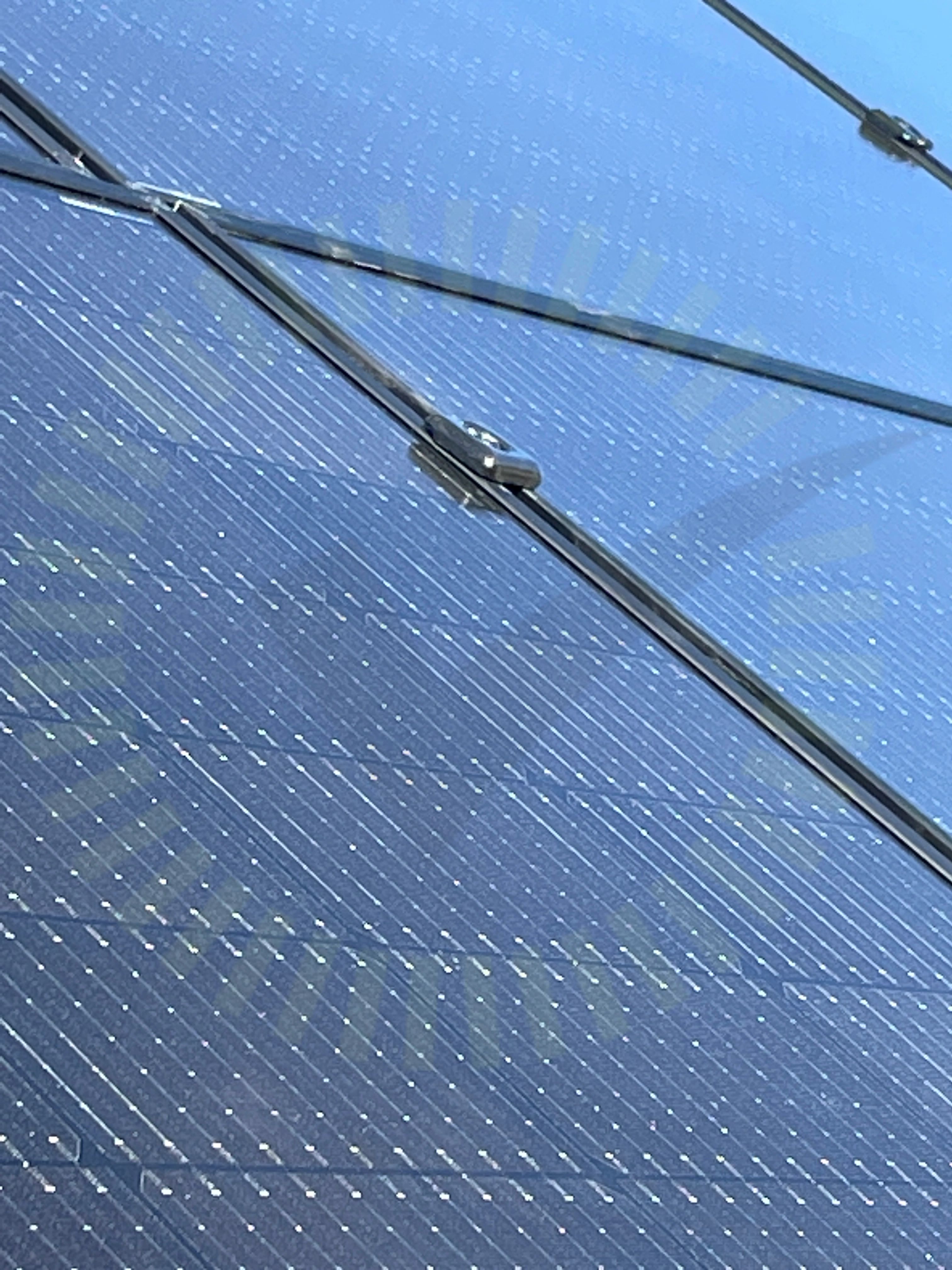

3.5 Mittklämmor

Rekommendation

Mittföste ej korrekt monterat, avrinningsrännan på mittfäste är monterat så att det pekar uppåt.

Tillverkarens anvisningar

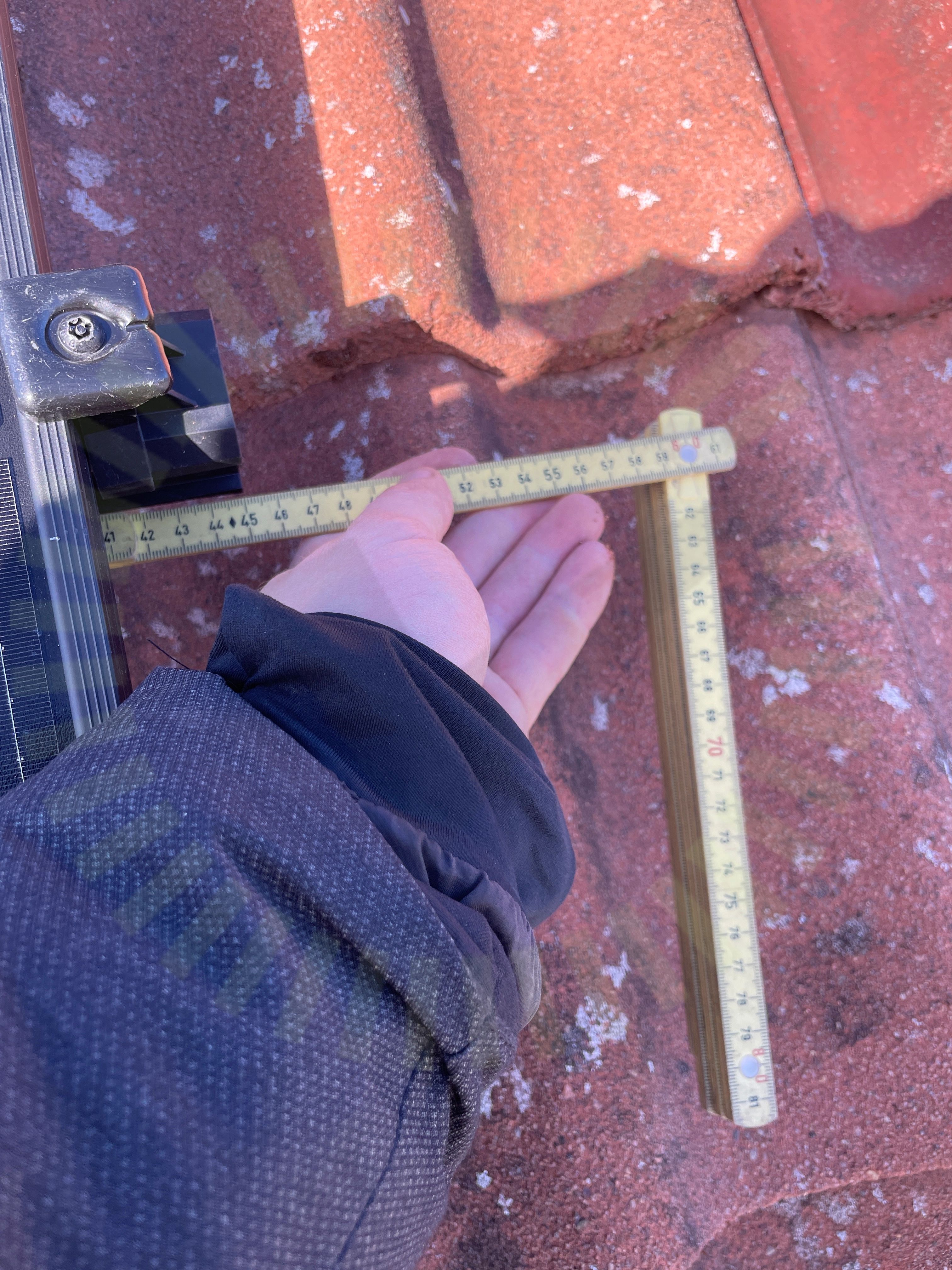

3.6 Skena överhäng

Inte godkänd

Överhäng överstiger tillverkarens anvisningar. Uppmätt mått överhäng 450 mm.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

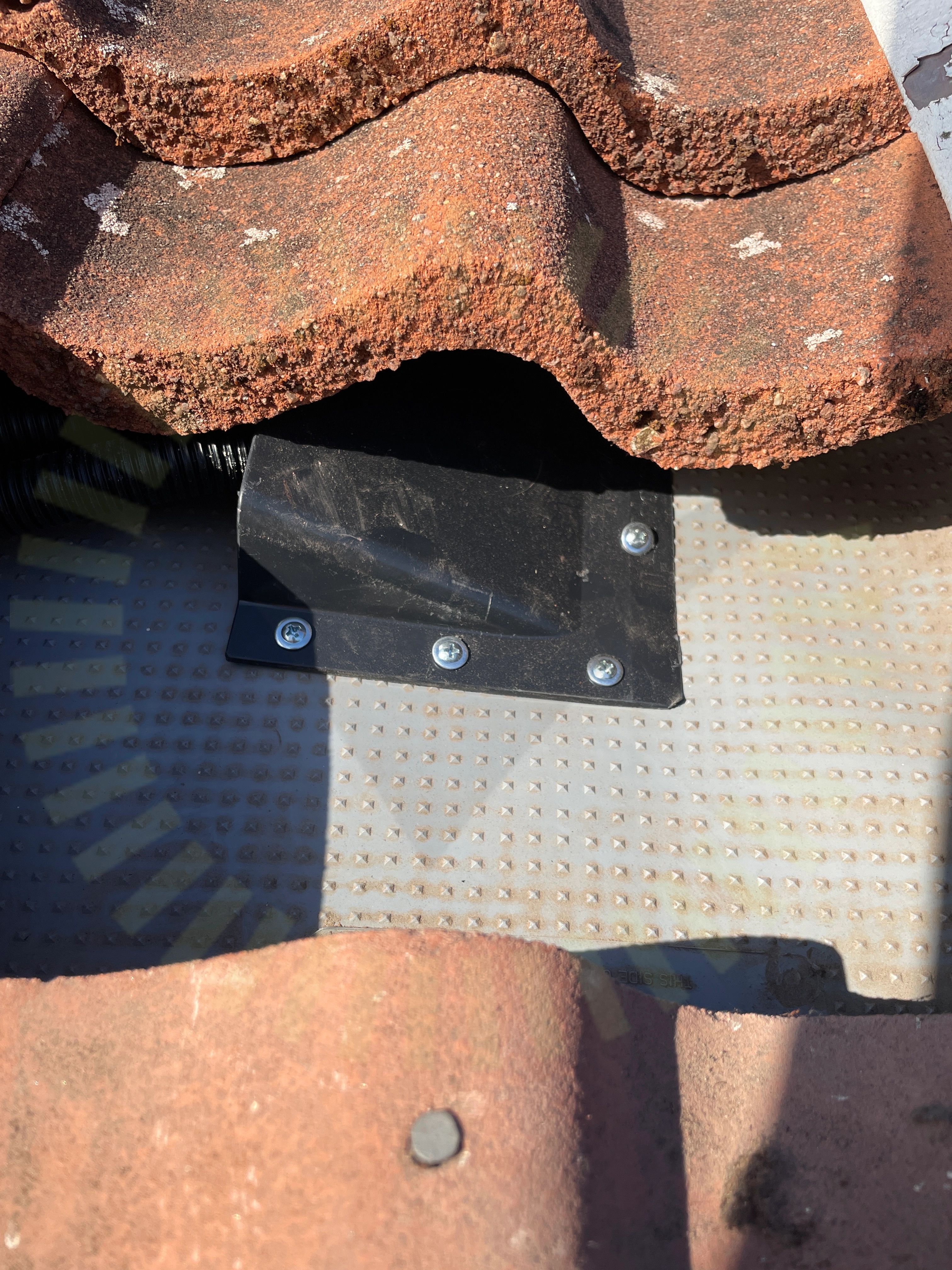

3.8 Takgenomföring

Inte godkänd

Takgenomföring ej korrekt utfört

Godkända kontrollpunkter

18/26

BärläktFrämmande materialKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/29

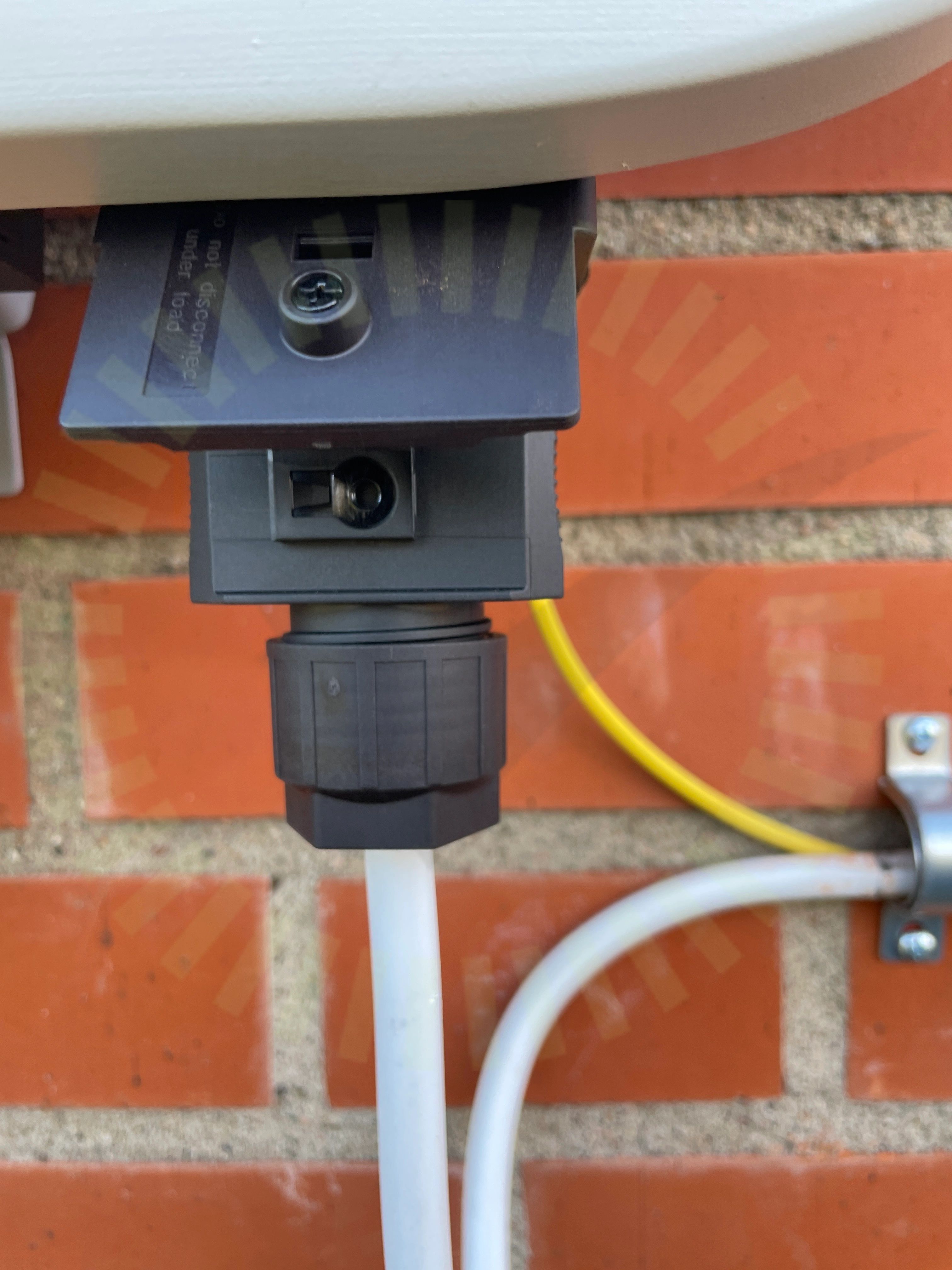

5.1 AC Anslutning

Inte godkänd

Låsningen är ej fastskruvad

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

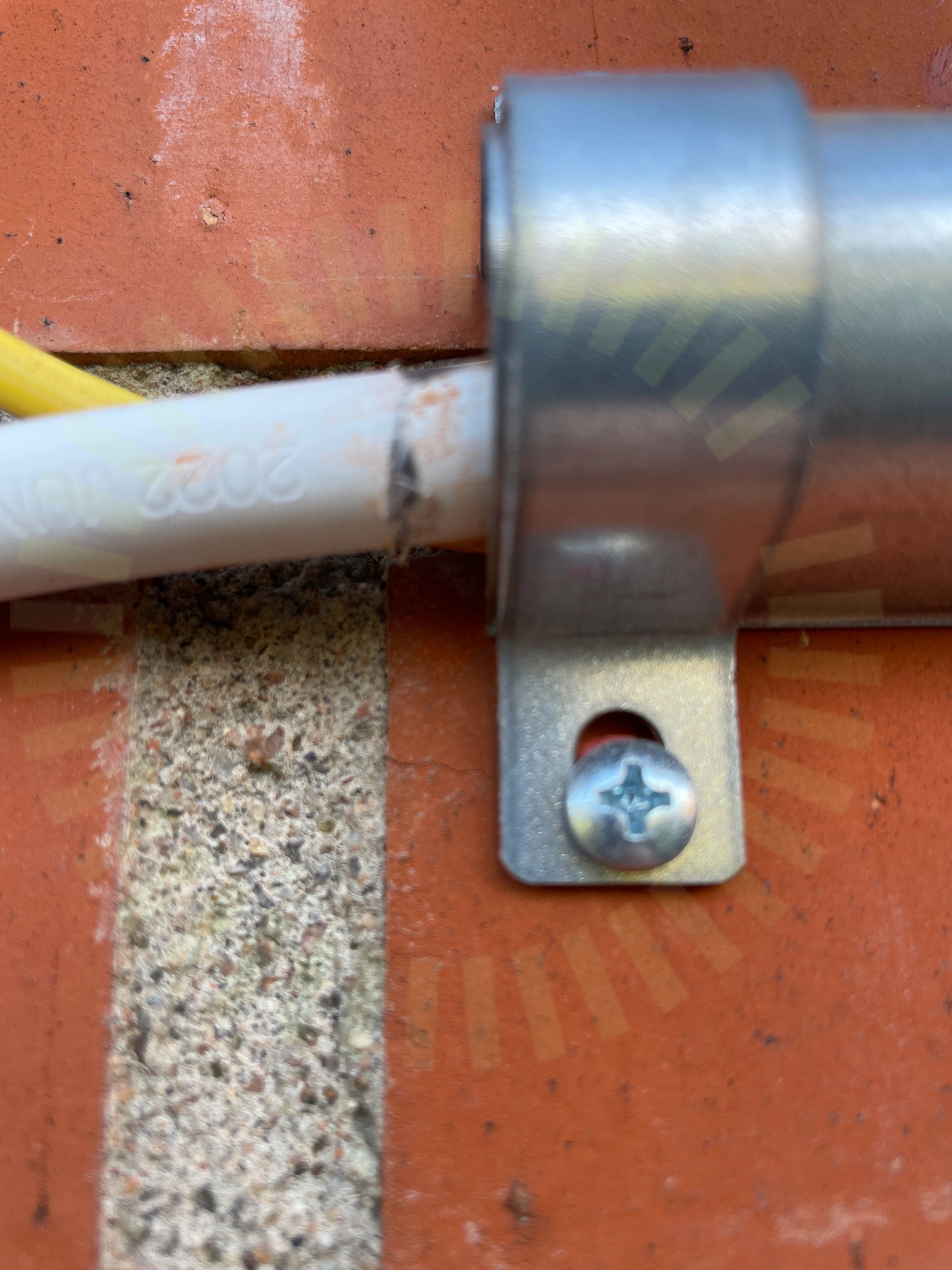

5.2 AC Skador på kabel

Inte godkänd

Kablage skadat vid utgång från kabelskydd

5.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.4 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

25/29

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
