Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

1KOMMA5°

Datum

10 januari 2024

Ort

Veberöd, Skåne län
Stress på kontakter
PEN-ledare
Dragavlastade
87% godkända13% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE(5-10K)-RWB48
BatteriSolarEdge: BAT-05K48
TillbehörSolaredge Smartmätare
Tillbehör1KOMMA5°: Heartbeat
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/16

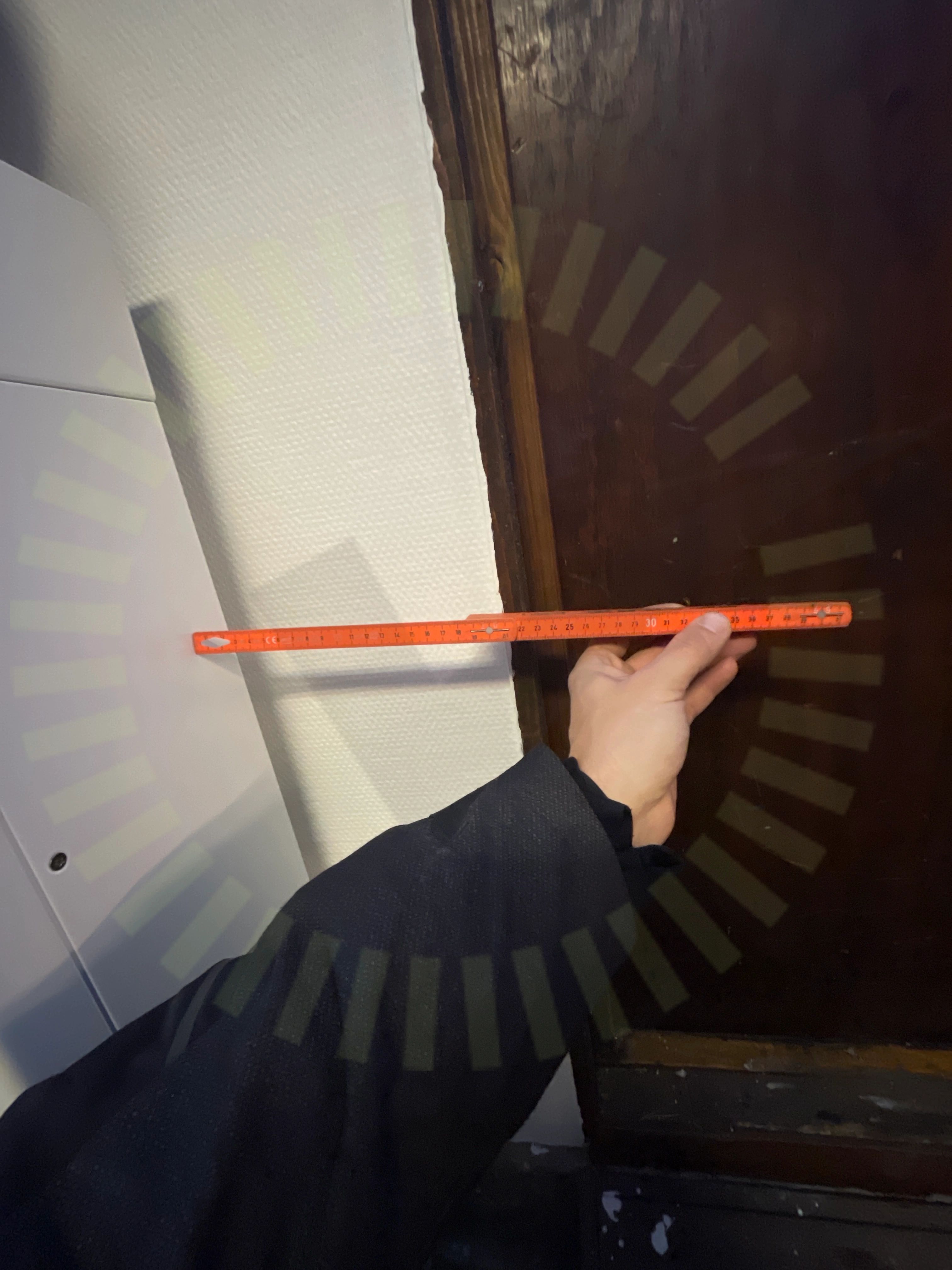

Närliggande objekt

2.1 Närliggande objekt

Inte godkänd

Batteri placerat för nära dörr.

Home Battery 48V Installation Guide MAN-01-00954-1.1, Sida 12-13

Godkända kontrollpunkter

15/16
Avstånd till växelriktareBatteri PEBatteri PE batterimodulBatteriets lockDC anslutning DC anslutning batterimodulFastsäkring av produktFörläggning av batterimodulerSignalkabel batteri växelriktareSignalkabel batterimodulSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Anmärkningar

1/3
Beröringsskydd

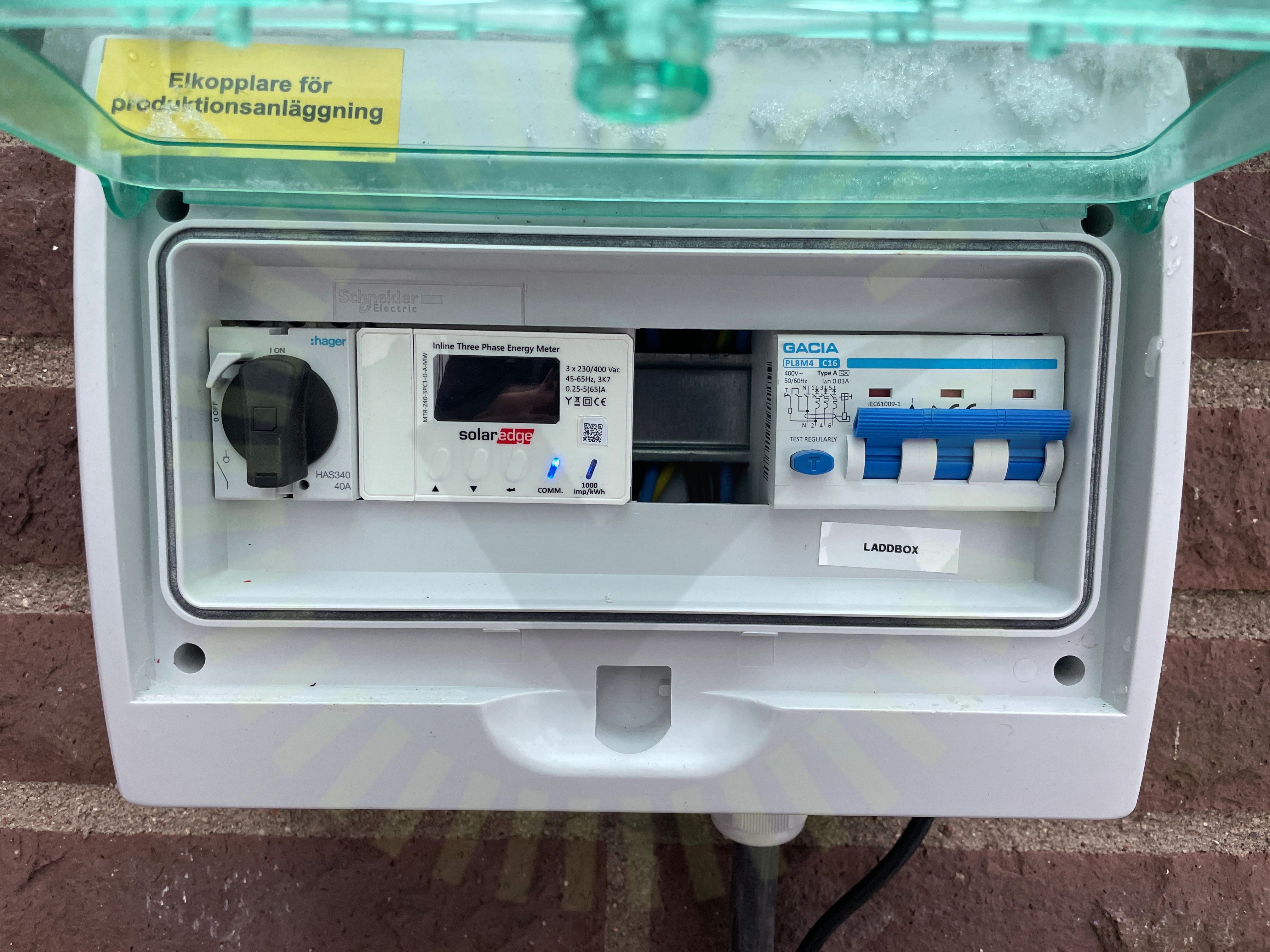

3.1 Beröringsskydd

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

2/3
OmgivningstemperaturSmartmätare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/18
Stress på kontakter

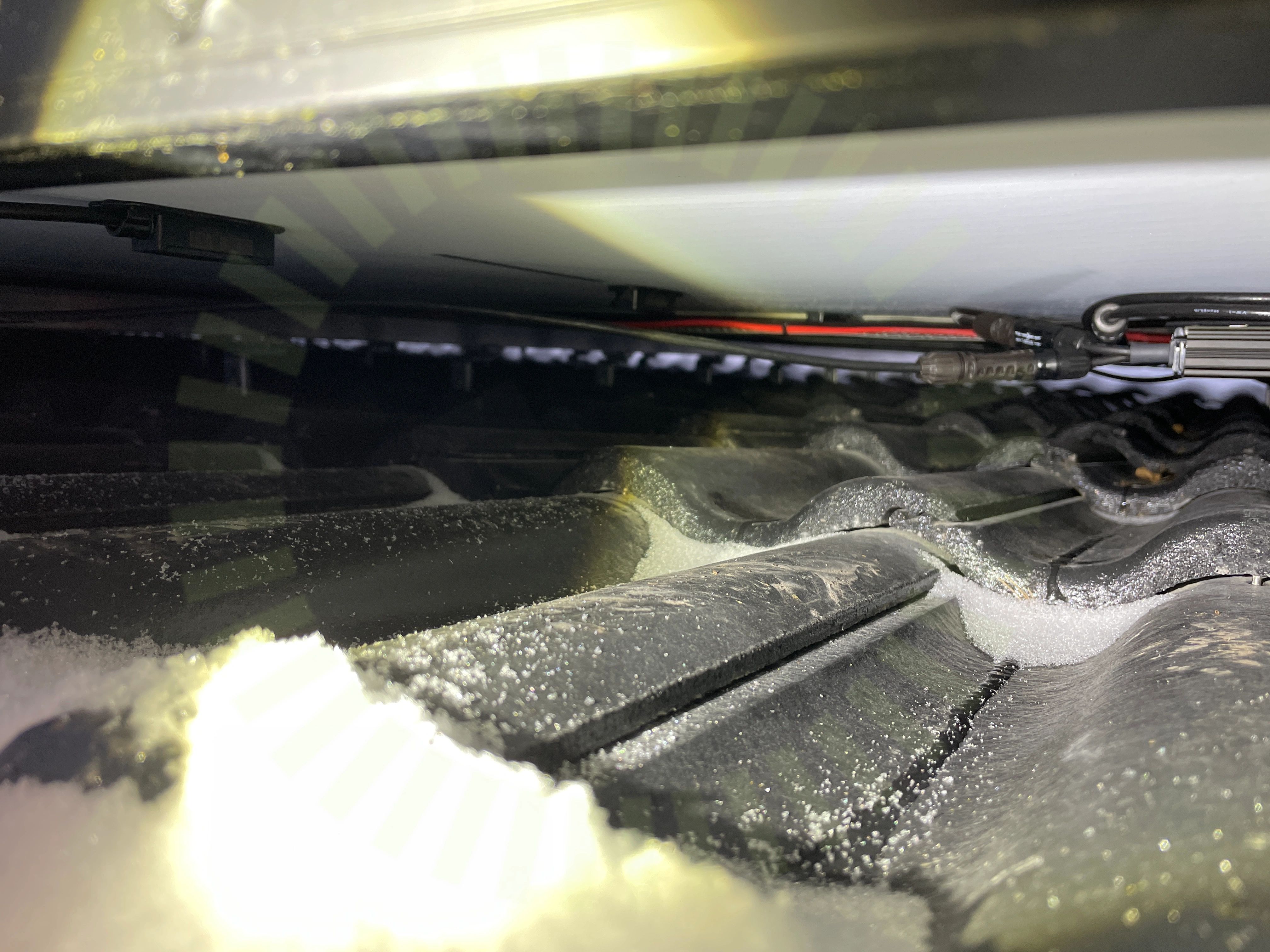

4.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

2/18
PunktbelastningSkador på panel

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/23
DC kabel förläggning

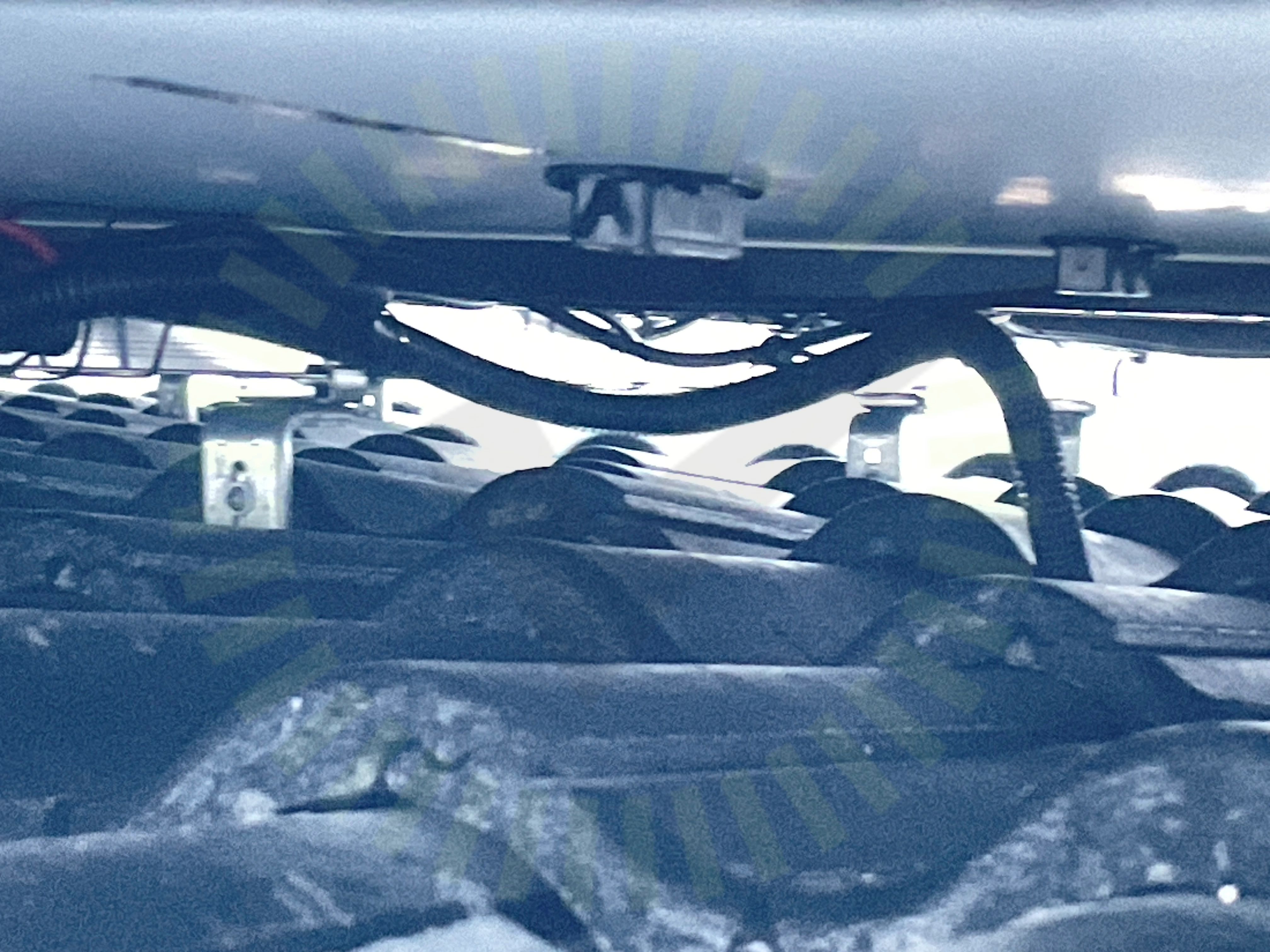

5.1 DC kabel förläggning

Inte godkänd

Kablage saknar uppfästning.

Kabeldragning mellan takytor

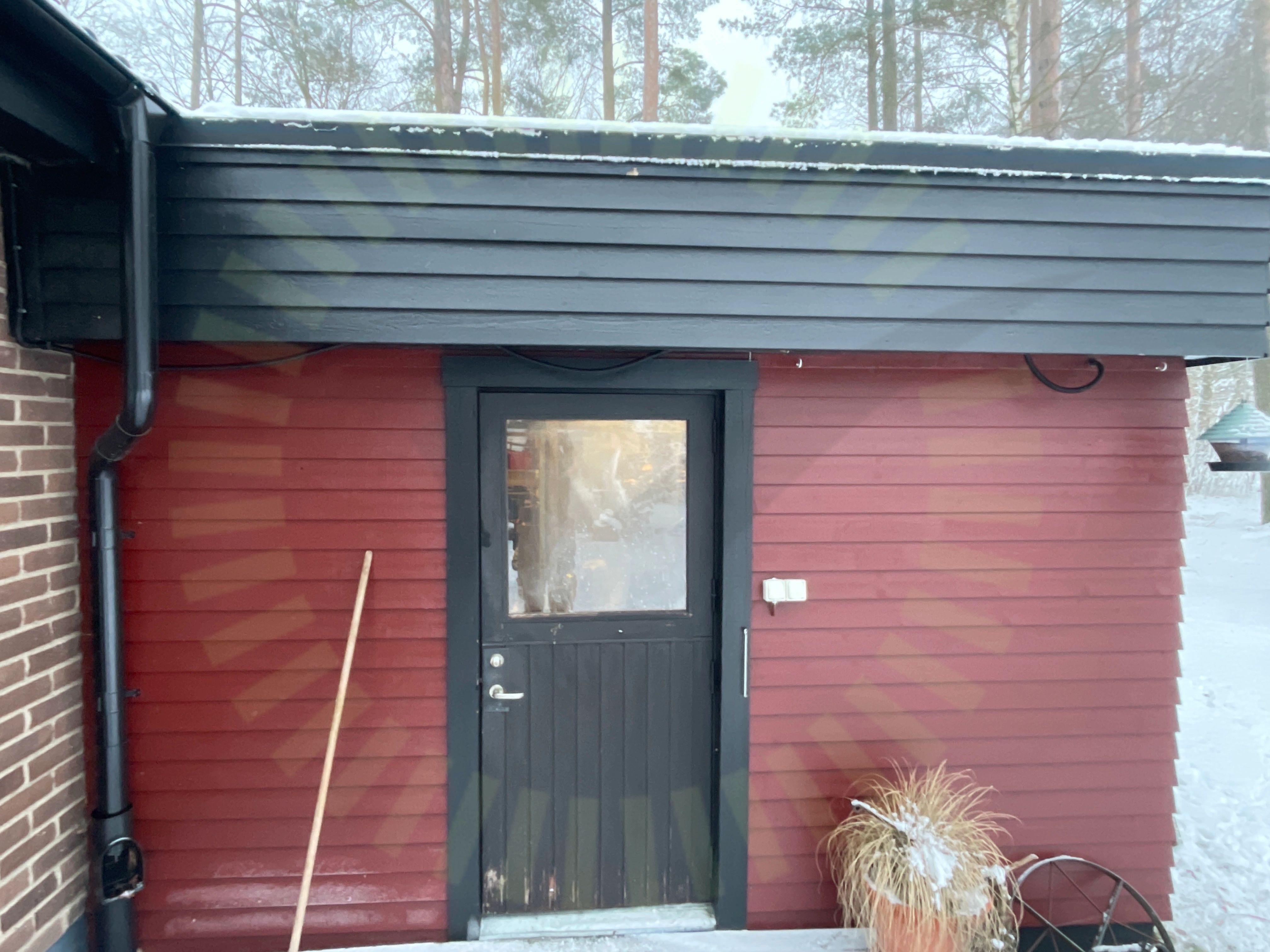

5.2 Kabeldragning mellan takytor

Överenskommelse

Kabeldragning mellan panelfält och växelriktare är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Förstärkningsskruv

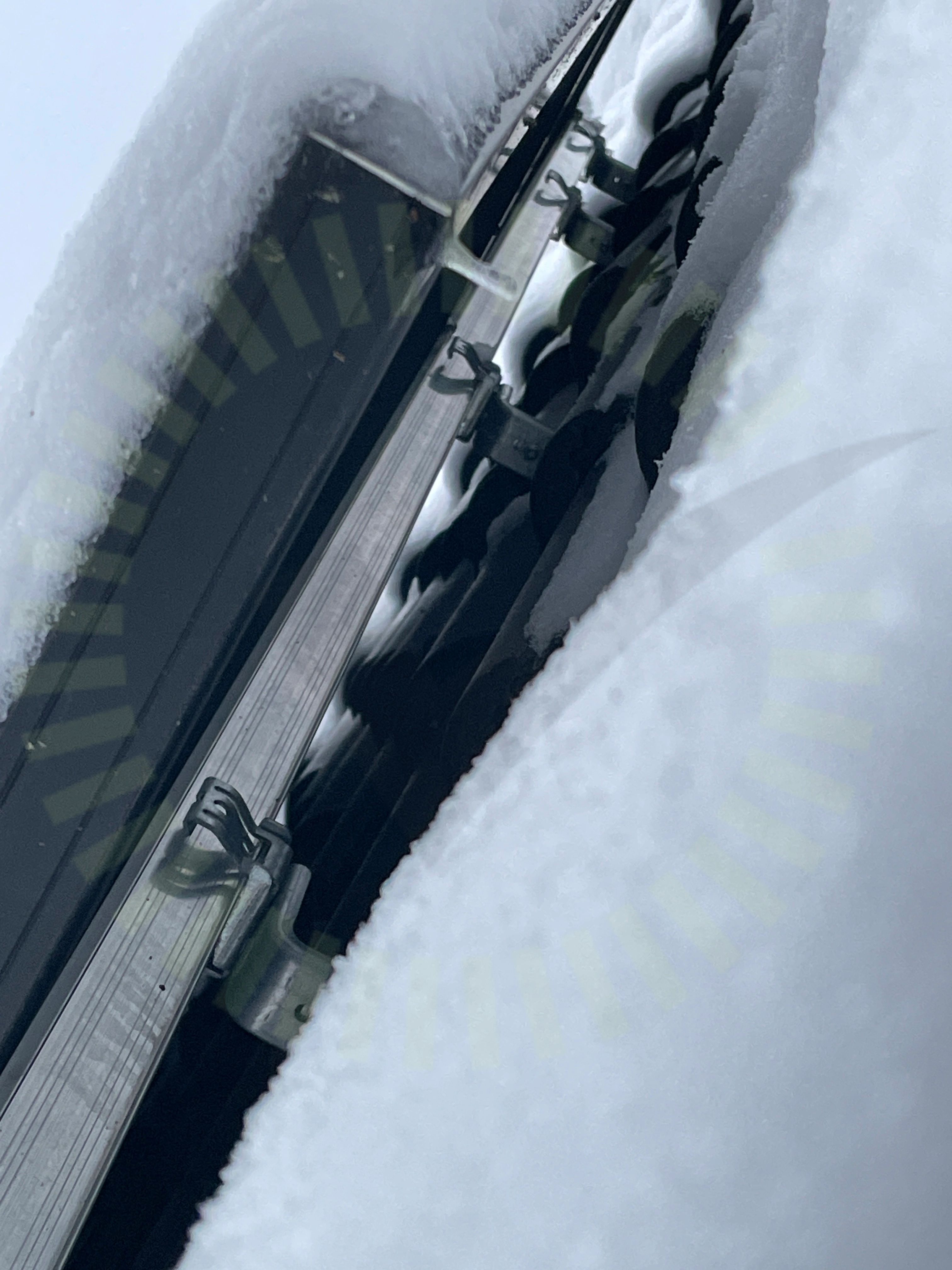

5.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas på samtliga skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

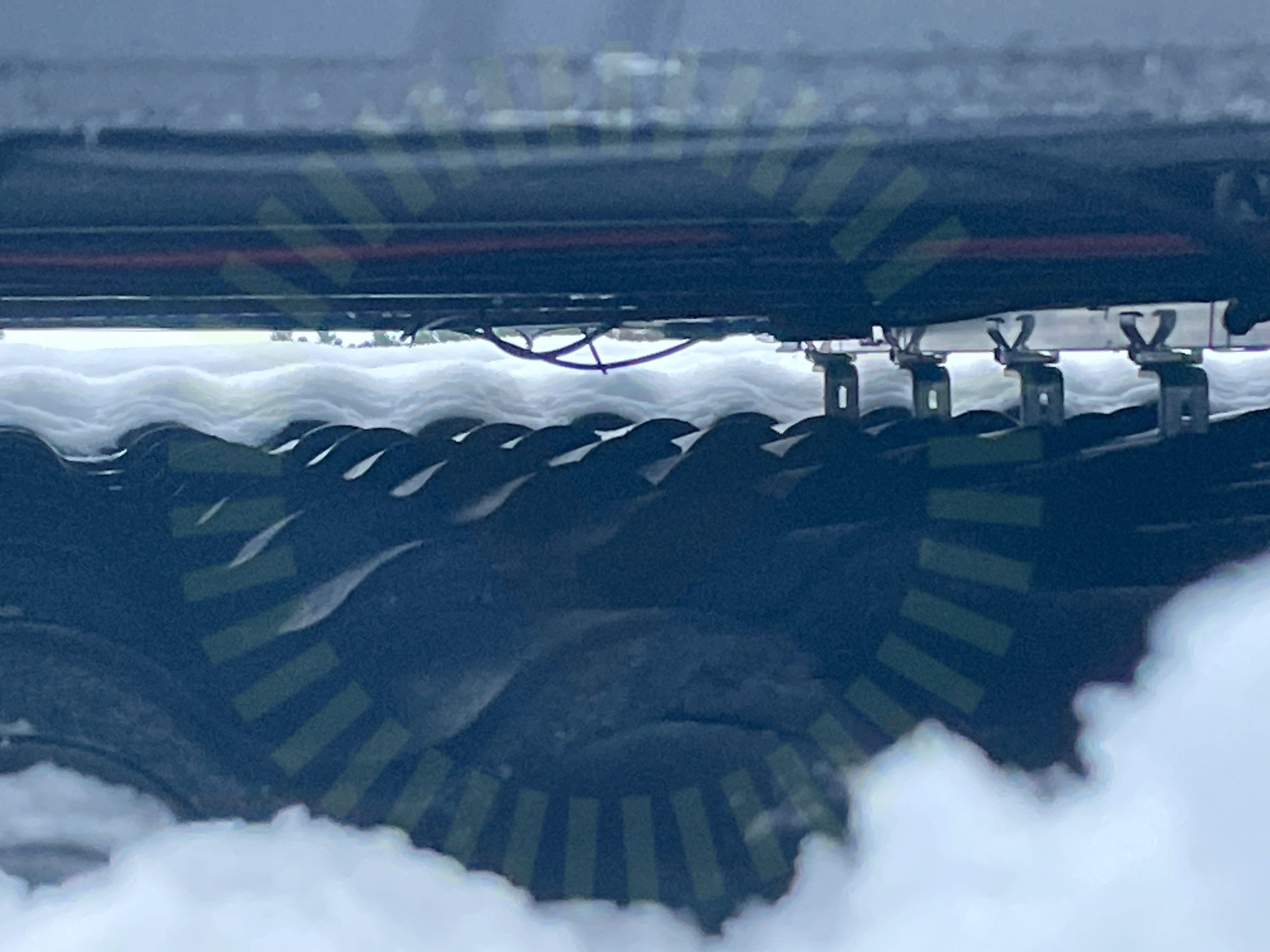

5.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Mittklämmor

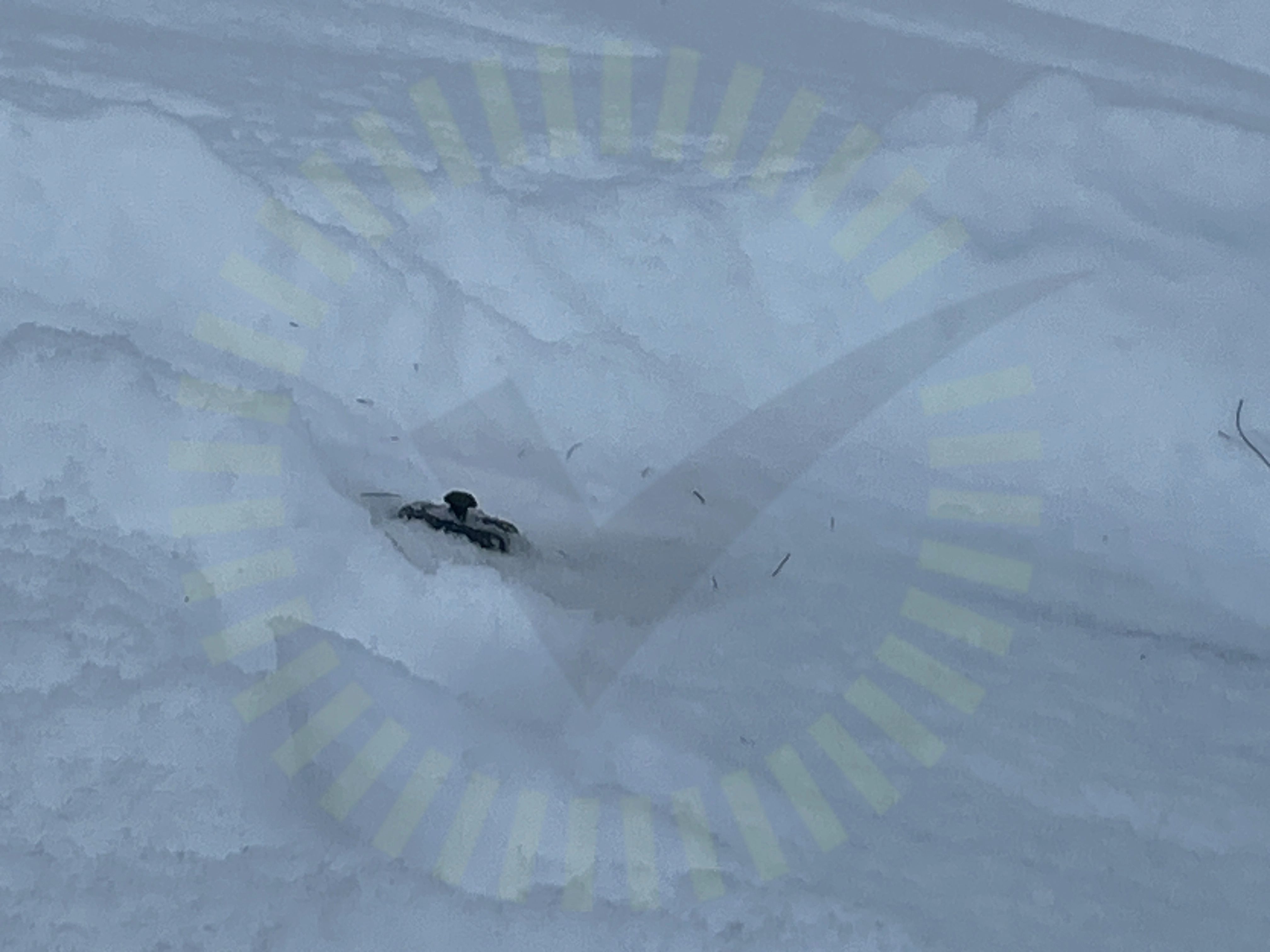

5.5 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt. Klämma ej fastskruvad.

Skenornas överhäng

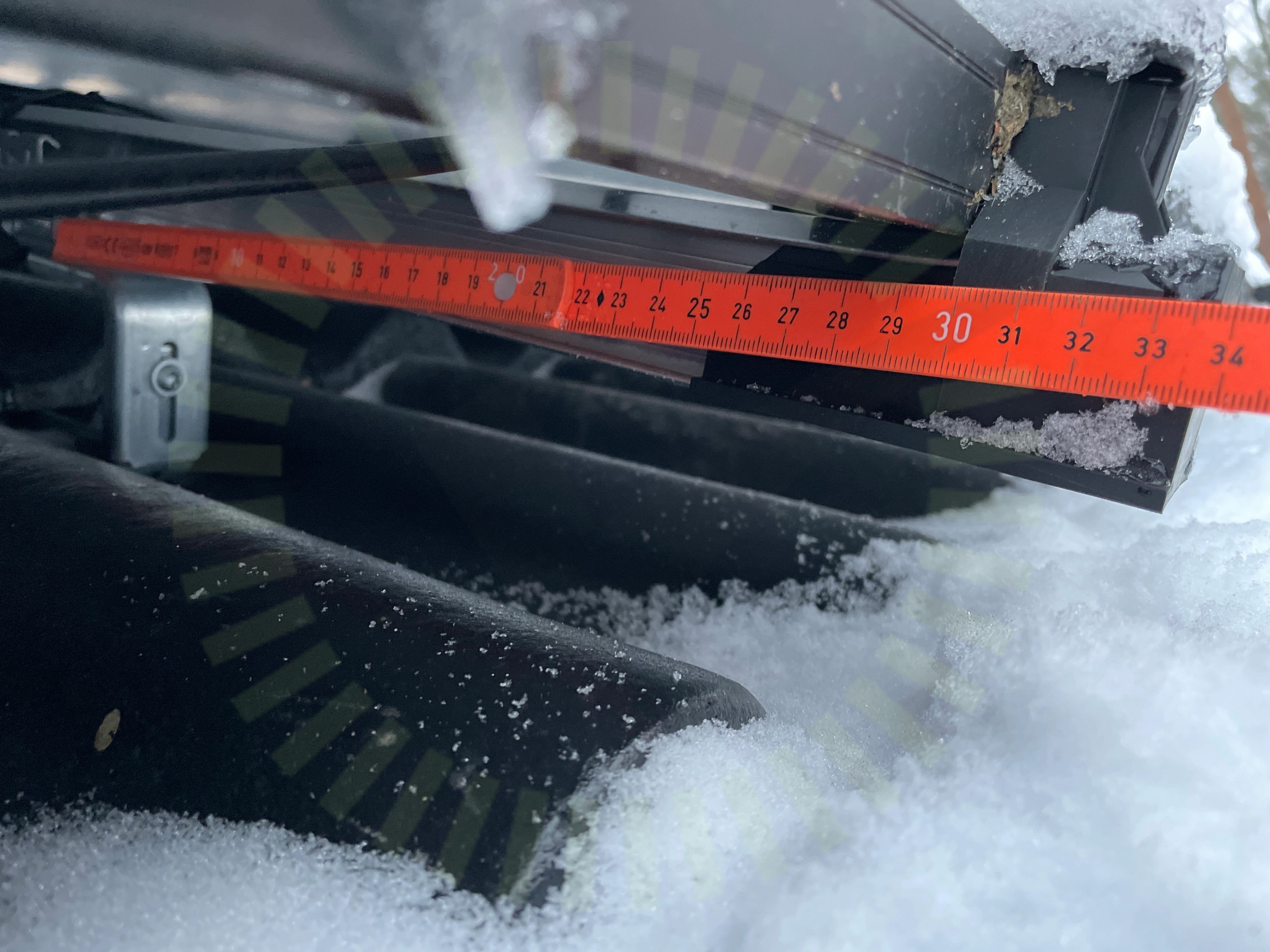

5.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt längsta mått 780mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/23
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelstorlekSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/23
Skador

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

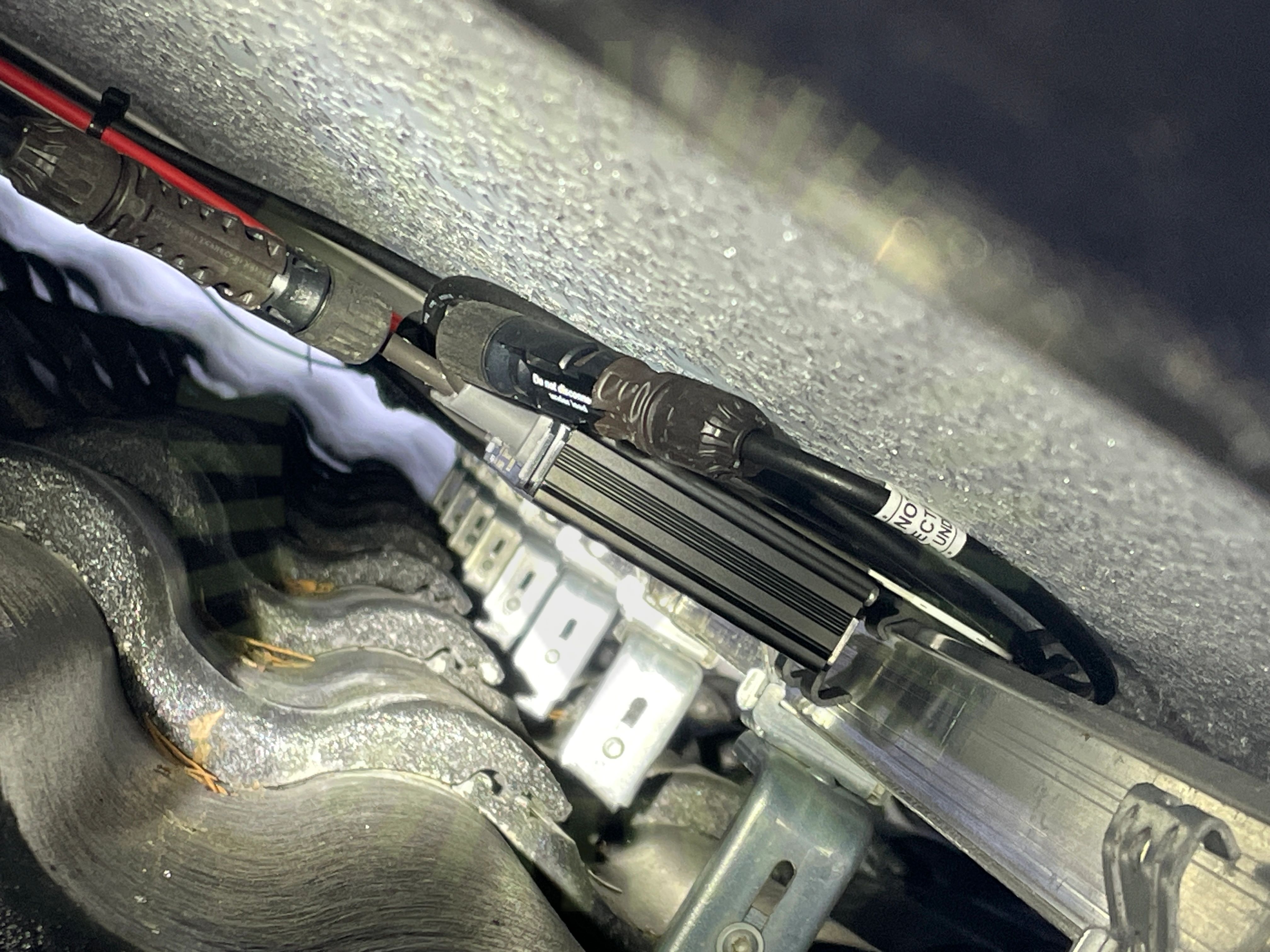

Dragavlastade

6.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie generellt från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Anmärkningar

1/5

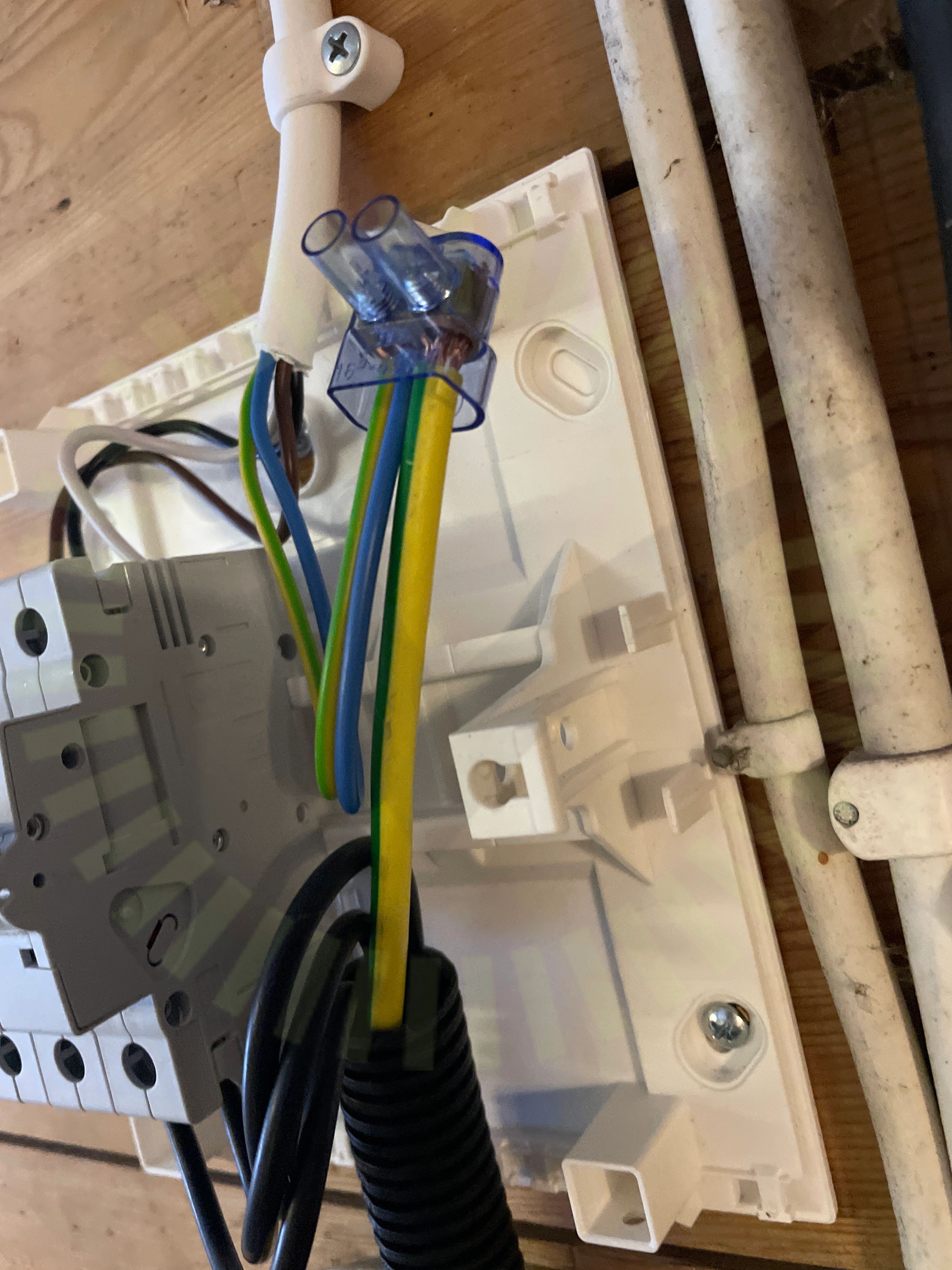

PEN-ledare

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

4/5
InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

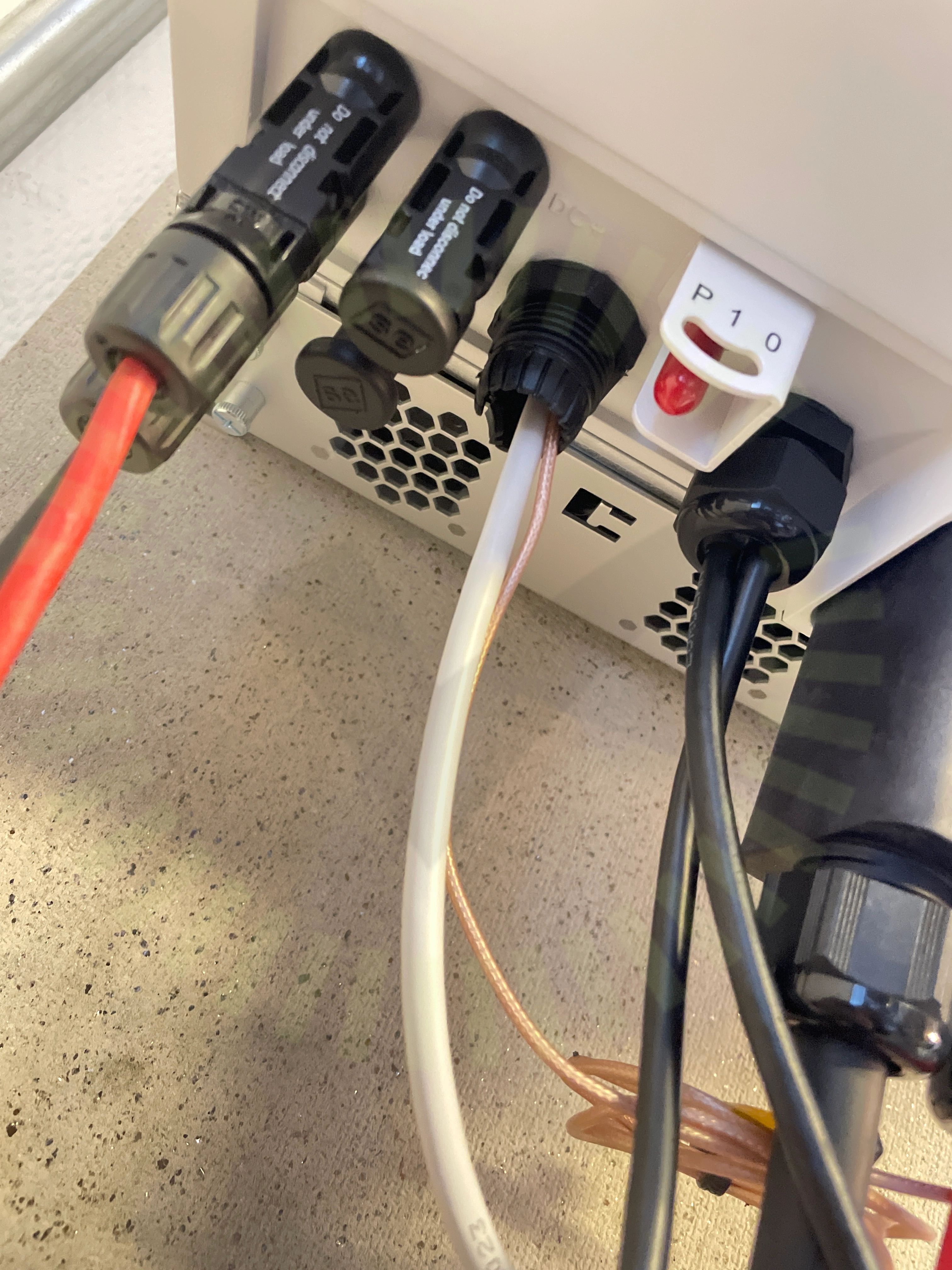

Förskruvning
