Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Sesol

Datum

5 mars 2023

Ort

Bunkeflostrand, Skåne län

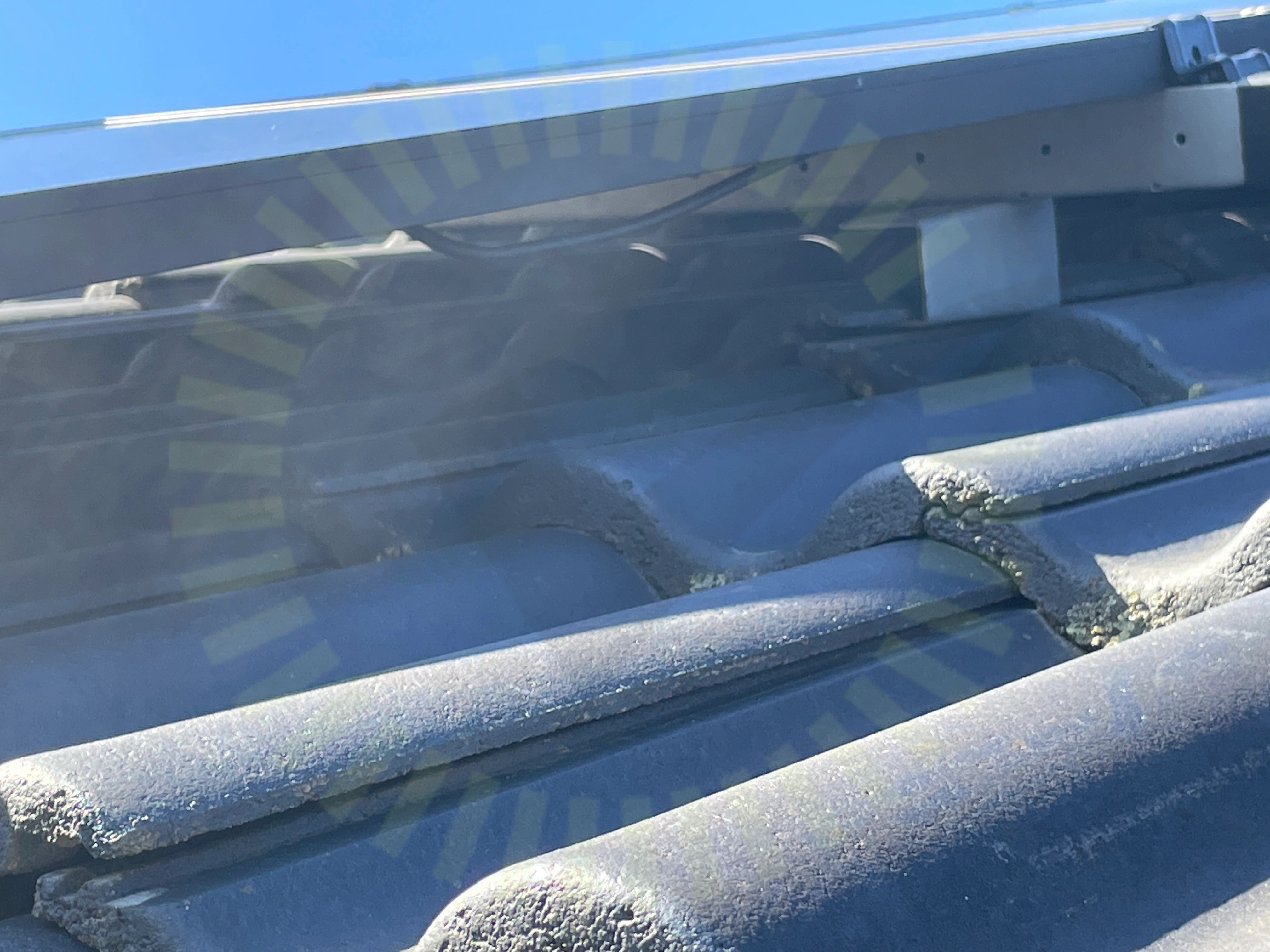

Kopplingslåda
Mittklämma rätt förläggning
Skenskarvar
84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Färre paneler i verkligheten än vad som är i avtalet. 45 st paneler i verkligheten

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema är inte uppdaterat enligt den nya panellayouten

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Anmärkningar

1/13
Väderskydd

2.1 Väderskydd

Inte godkänd

Placerat utomhus utan skydd mot väderpåverkan

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/13
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperatur

Panntak, Longi: LR5-54HPB 390-410M

Anmärkningar

1/16
Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kablar ut från panelers kopplingsdosa är utsatta för stress, kablage ej uppfäst med tillräckligt stöd

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Panntak, Weland Stål: Råspont

Anmärkningar

6/23
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

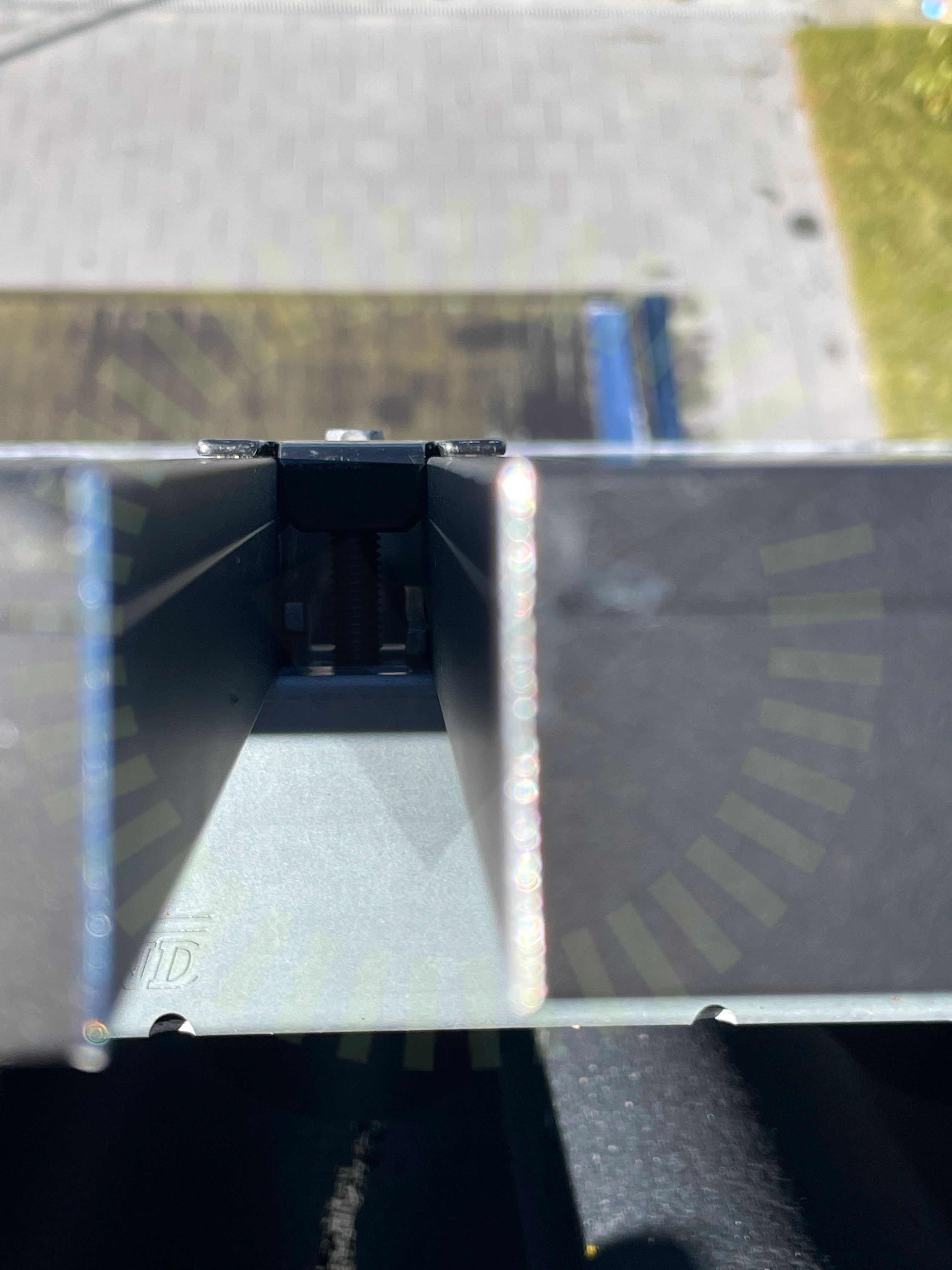

Mittklämma rätt förläggning

4.2 Mittklämma rätt förläggning

Inte godkänd

Mittfäste ej monterat enligt tillverkarens anvisningar

MA5111 Sid 1 (1) | Version 4 - 221117

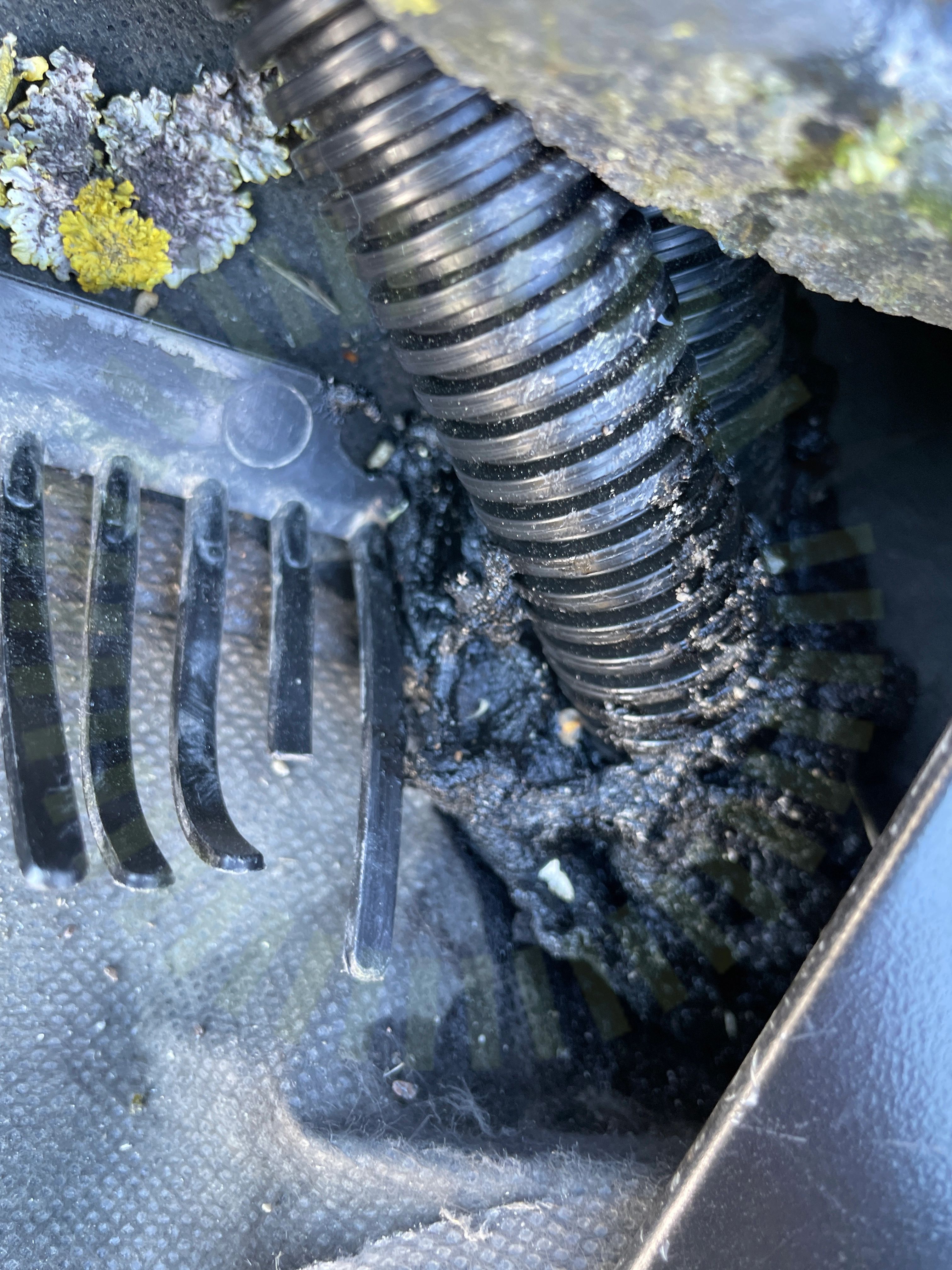

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring ej utfört på fackmannamässigt vis

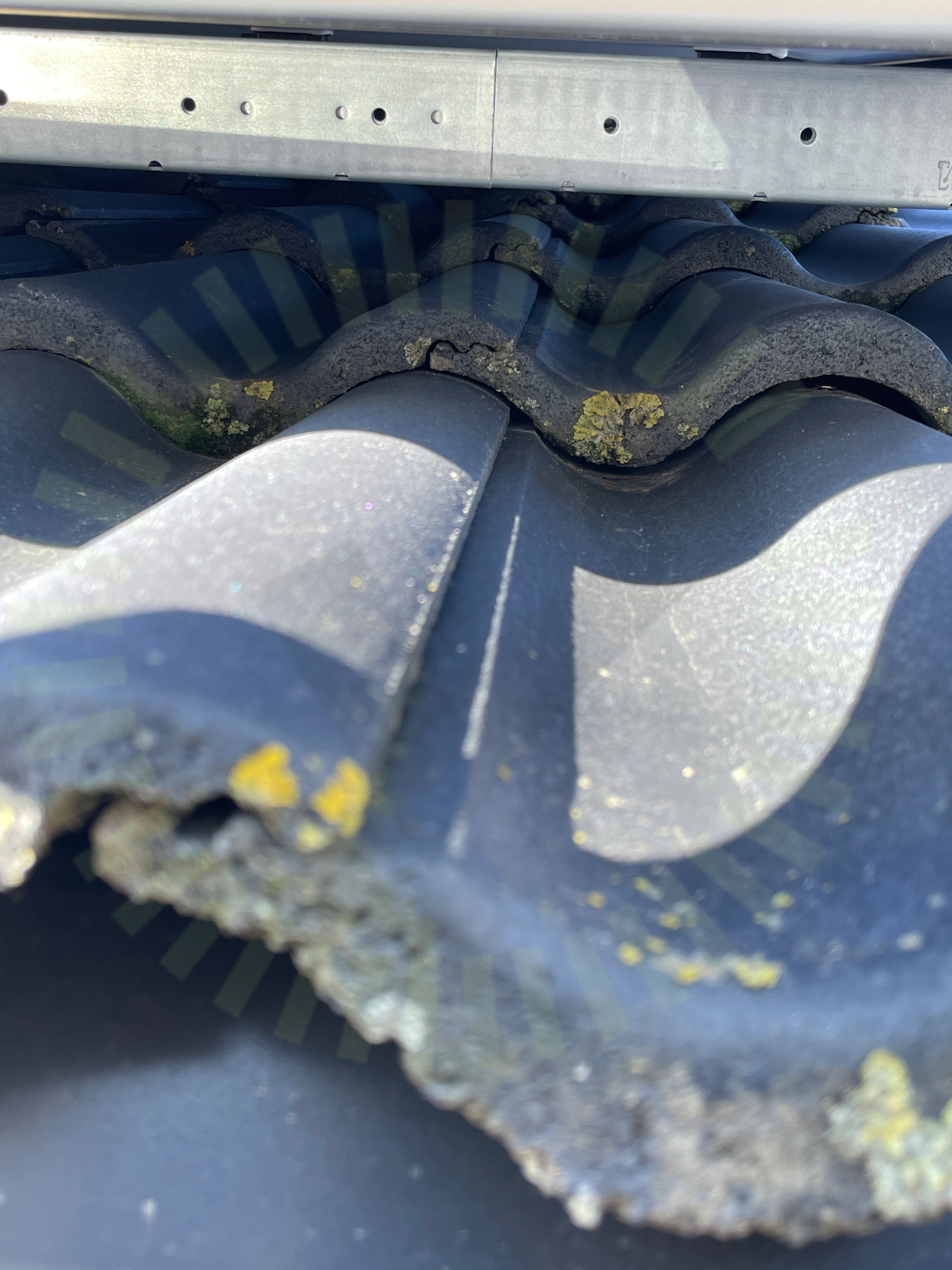

Skenskarvar

4.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv. Skruv till skenskarv ej helt iskruvad på en skarv.

MA5102 Sid 1 (1) | Version 3 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Panelfält är inte lika med vad som står i vind och lastberäkning.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Ena sidan av tak har ej uppdaterad lastberäkning, så kan ej kontrollera ifall det är korrekt utfört. Detta gäller tak som vetter mot öst. Tak mot väst stämmer överens med lastberäkning

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/23
Främmande materialMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

3/4

5.1 Informering av solceller

Inte godkänd

Saknar märkning vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Anslutningspunkt saknar märkning

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/31

6.1 Elkopplare för produktionsanläggning

Inte godkänd

Växelriktarna är inkopplade på samma punkt i brytare för elproduktion som är placerat efter säkringarna. Men är avsäkrat med två olika säkringar i centralen

6.2 Utrymme

Rekommendation

Placerat på vägg som vetter mot söder. Växelriktaren blir varmare om den träffas av direkt sol. Påverkar produktion.

Godkända kontrollpunkter

29/31
AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionVentilation
