Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Sesol

Datum

5 mars 2023

Ort

Bunkeflostrand, Skåne län
Varning för likspänning
Varning för backspänning
Väderskydd
87% godkända13% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/14

1.1 Utrymme

Rekommendation

Placerat på vägg som vetter mot söder. Växelriktaren blir varmare om den träffas av direkt sol. Påverkar produktion.

Väderskydd

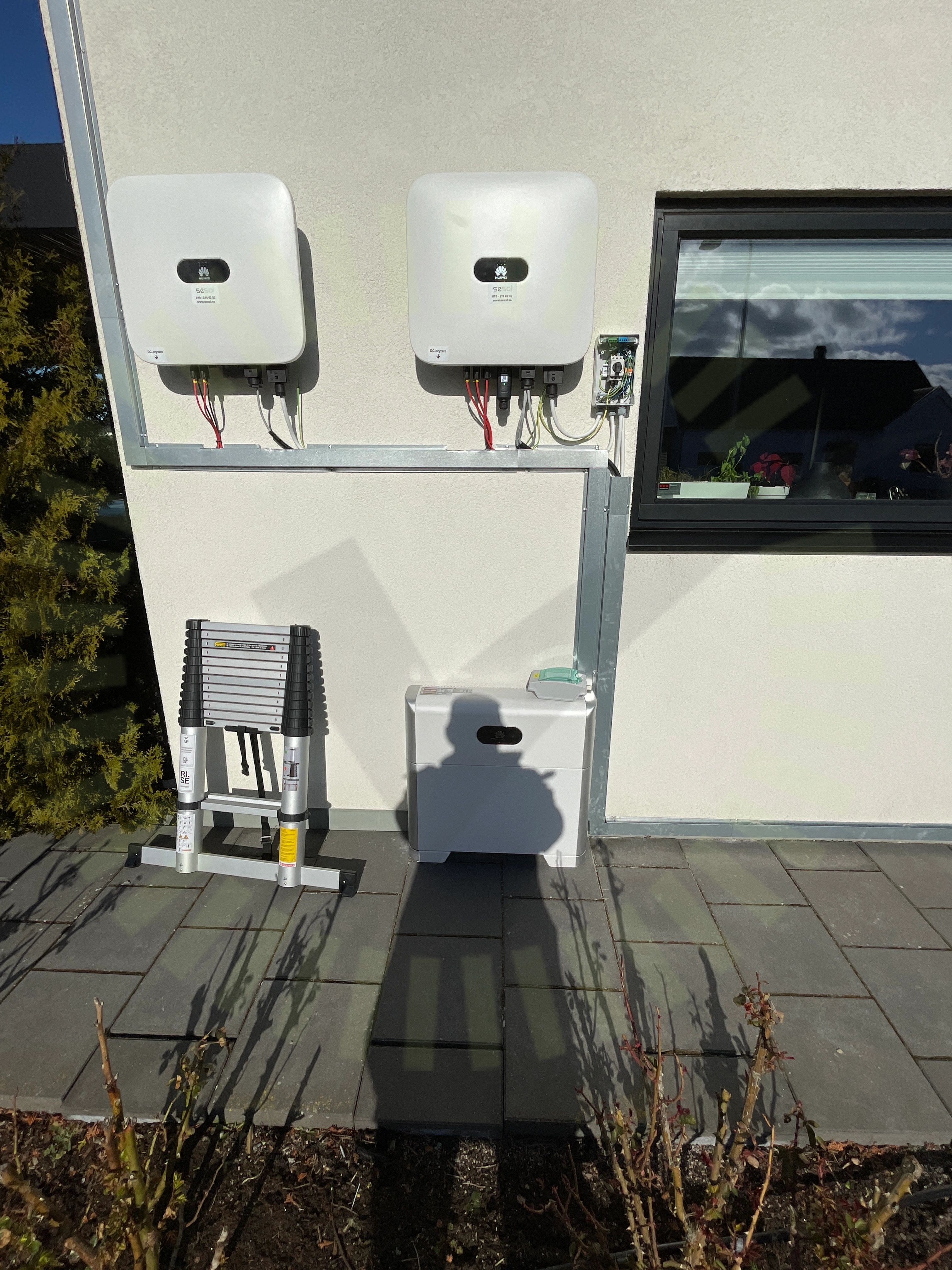

1.2 Väderskydd

Inte godkänd

Placerat utomhus utan skydd mot väderpåverkan

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperatur

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

6/36

2.1 Avtal

Inte godkänd

Färre paneler i verkligheten än vad som är i avtalet. 45 st paneler i verkligheten

Avtal

2.2 Informering av solceller

Inte godkänd

Saknar märkning vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

2.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.4 Strängschema

Inte godkänd

Strängschema är inte uppdaterat enligt den nya panellayouten

ELSÄK-FS 2022:1 (3 kap. § 6)
Varning för backspänning

2.5 Varning för backspänning

Inte godkänd

Anslutningspunkt saknar märkning

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

2.6 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

30/36
AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionTillförlitligt fästVentilation
