Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Raymond

Datum

17 maj 2023

Ort

Nybro, Kalmar län
Främmande material
Panelkablagets böjradie
Klämmornas överlappning
82% godkända18% ej godkända

Om installationen

PanelerGruppSol: SVERIGEPANELEN SuperPower
MontagesystemVan der Valk: ValkPitched - Roof membrane
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll översänt som suddig bild, ej läsbar

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, GruppSol: SVERIGEPANELEN SuperPower

Anmärkningar

3/14
Fästen placering

2.1 Fästen placering

Inte godkänd

Godkänt avstånd från panelens kortsida är 477-577 mm. Uppmätta avstånd från 330 mm

Tillverkarens anvisningar

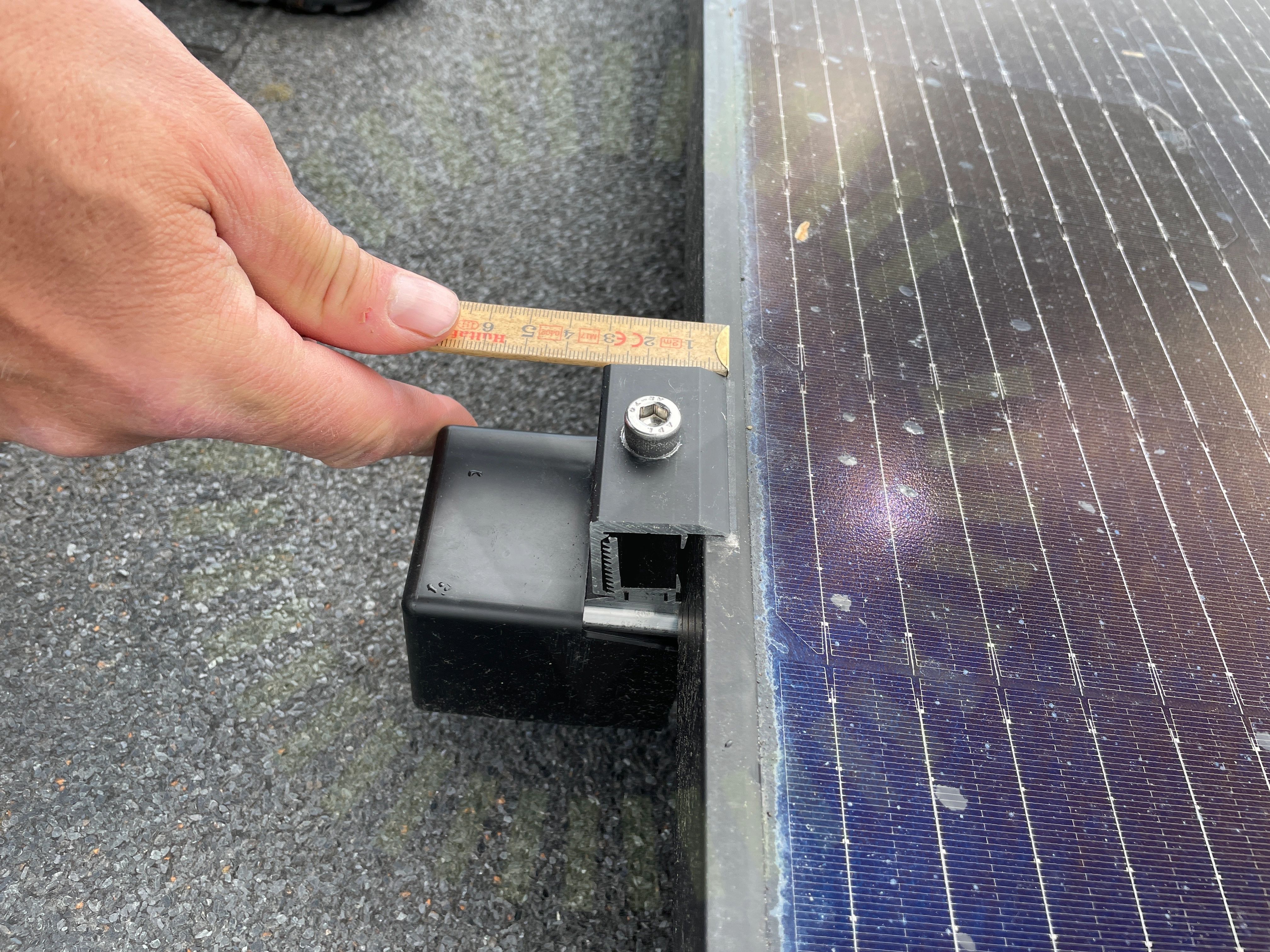

Klämmornas överlappning

2.2 Klämmornas överlappning

Inte godkänd

Tillverkare har som regel anvisningar i monteringsanvisningen för detta. Sverigepanelen är brandad av Gruppsol/Raymond. Dokumentationen är ej överlämnad och kan ej kontrolleras.

Panelkablagets böjradie

2.3 Panelkablagets böjradie

Inte godkänd

Böjradie 20 mm. Tillverkare har som regel anvisningar i monteringsanvisningen för detta. Sverigepanelen är brandad av Gruppsol/Raymond. Dokumentationen är ej överlämnad och kan ej kontrolleras.

Godkända kontrollpunkter

10/14
DragavlastadeDräneringshålFöremål bakstyckeKontakterPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/14
Mellanrum

Tak 1, Van der Valk: ValkPitched - Roof membrane

Anmärkningar

4/15
Fästen: Slutfäste

3.1 Fästen: Slutfäste

Inte godkänd

Slutfästet är monterat med avvikande skruv som ej kommer från tillverkaren

Tillverkarens anvisningar
Främmande material

3.2 Främmande material

Inte godkänd

Avvikande material från vad som anges i projekteringsunderlaget

Skenor: Överhäng

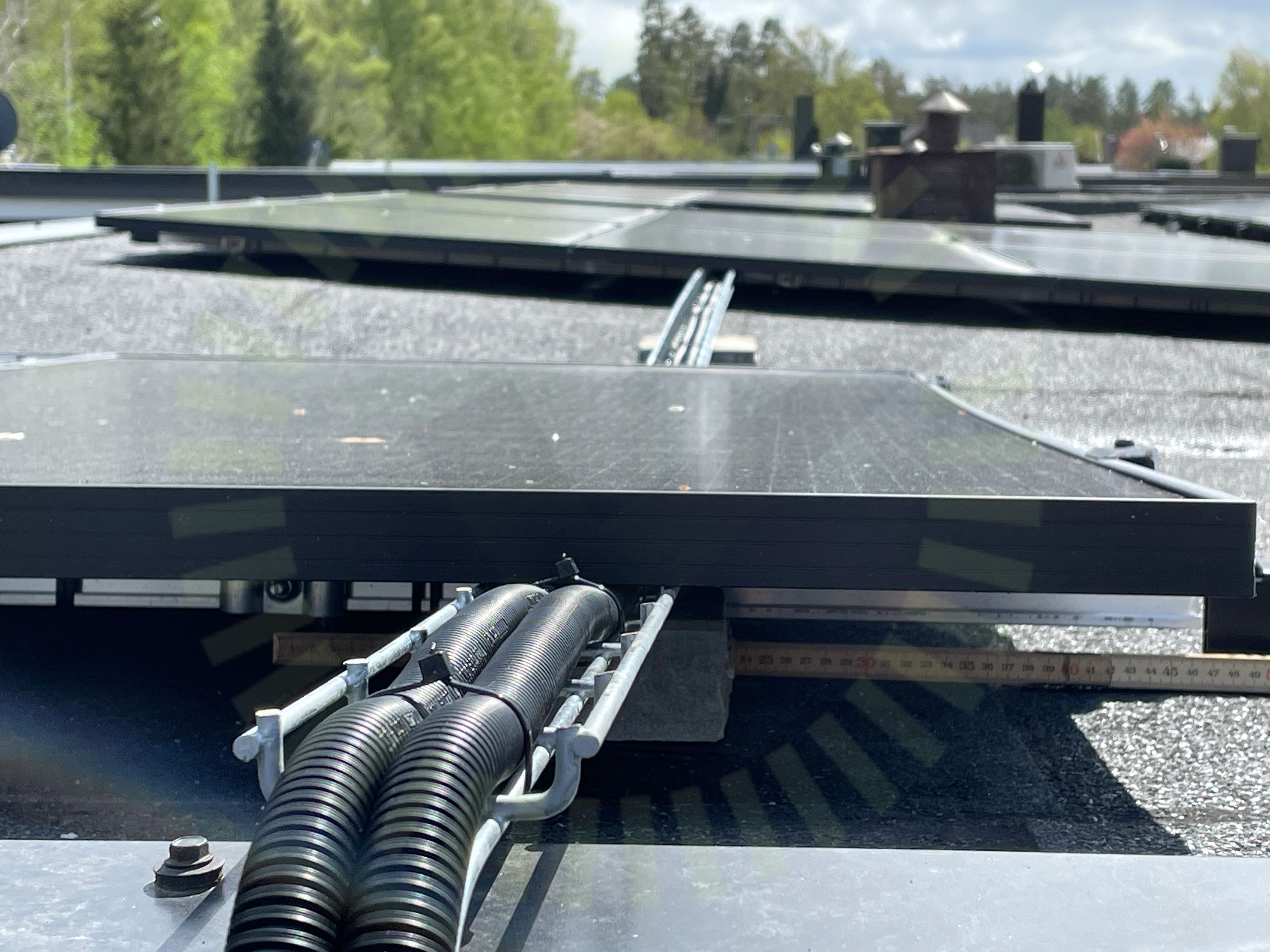

3.3 Skenor: Överhäng

Inte godkänd

Projektering anger Max 34 cm överhäng. Uppmätt 43 cm

Tillverkarens anvisningar

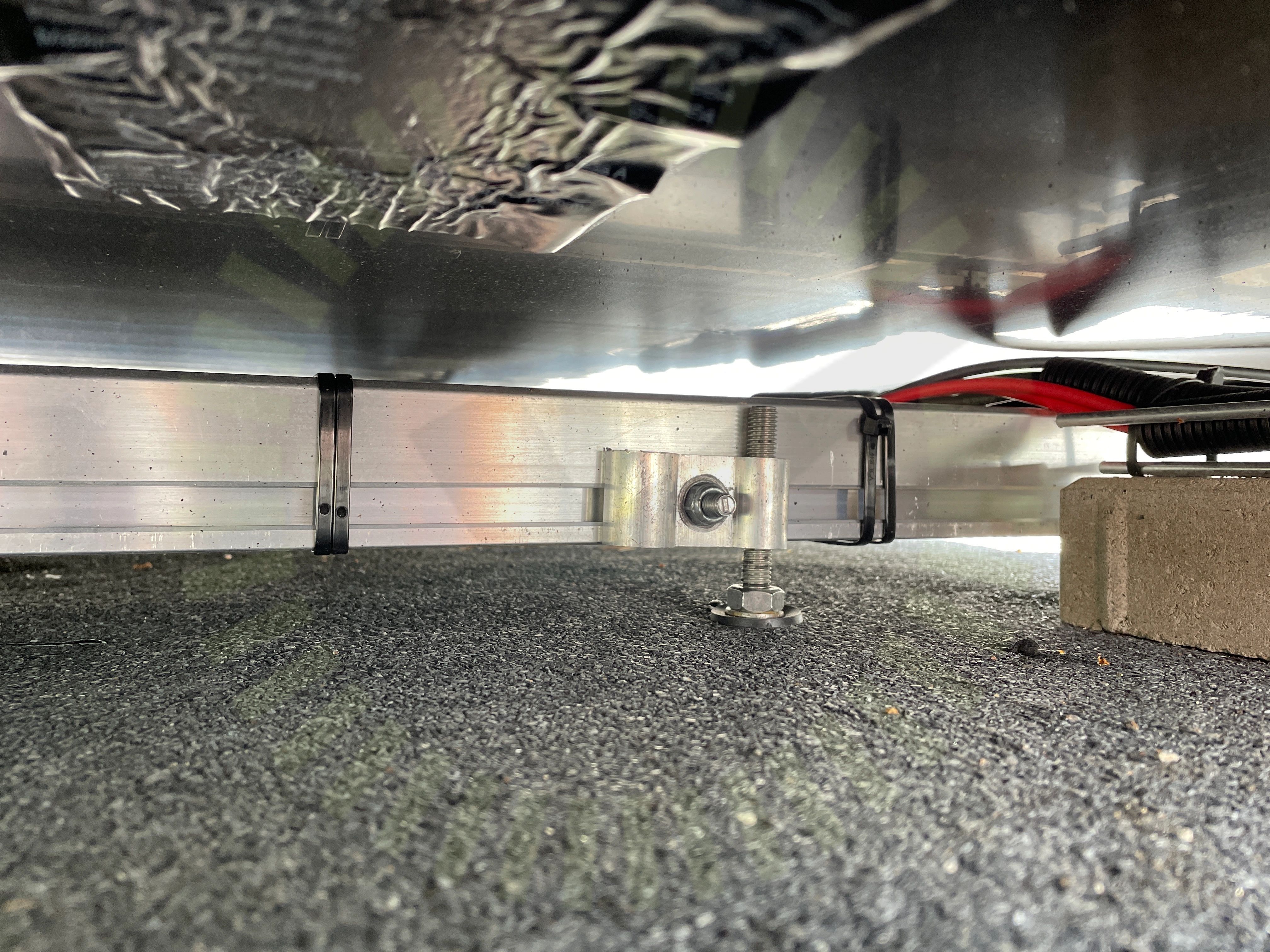

Tätskiktsplattor: Infästning

3.4 Tätskiktsplattor: Infästning

Inte godkänd

Fastsättning och svetsning är ej utförd enligt Van der Valks anvisningar. Det är tydligt att annat material är använt för infästningen

Tillverkarens anvisningar

Godkända kontrollpunkter

11/15
KabeluppfästningMittklämmorShimsSkadorSkarp kantSkenor: InfästningSkenor: SkarvSkenor: Termisk brytpunktSkyddSnö- och VindlastberäkningVäderbeständigt material

Varselmärkning

Anmärkningar

2/4

4.1 Informering av solceller

Inte godkänd

Dekal sitter på dörren till garaget men saknas vid anslutningspunkt/undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.2 Varning för likspänning

Inte godkänd

Saknas vid växelriktaren

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/30

5.1 Huvudsäkring

Inte godkänd

16 A huvudsäkring. Framgår ej om växelriktaren har effektbegränsats

Jordning av chassi

5.2 Jordning av chassi

Inte godkänd

PE anslutningen i chassit saknas

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

28/30
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktInfästningLedare fastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
