Besiktningsrapport
9.9
Installation genom
Takkraft
Datum
4 mars 2025
Ort
Vallentuna, Stockholms län
AC Kablage förläggning
Ändklämmor
Ändlock
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/25

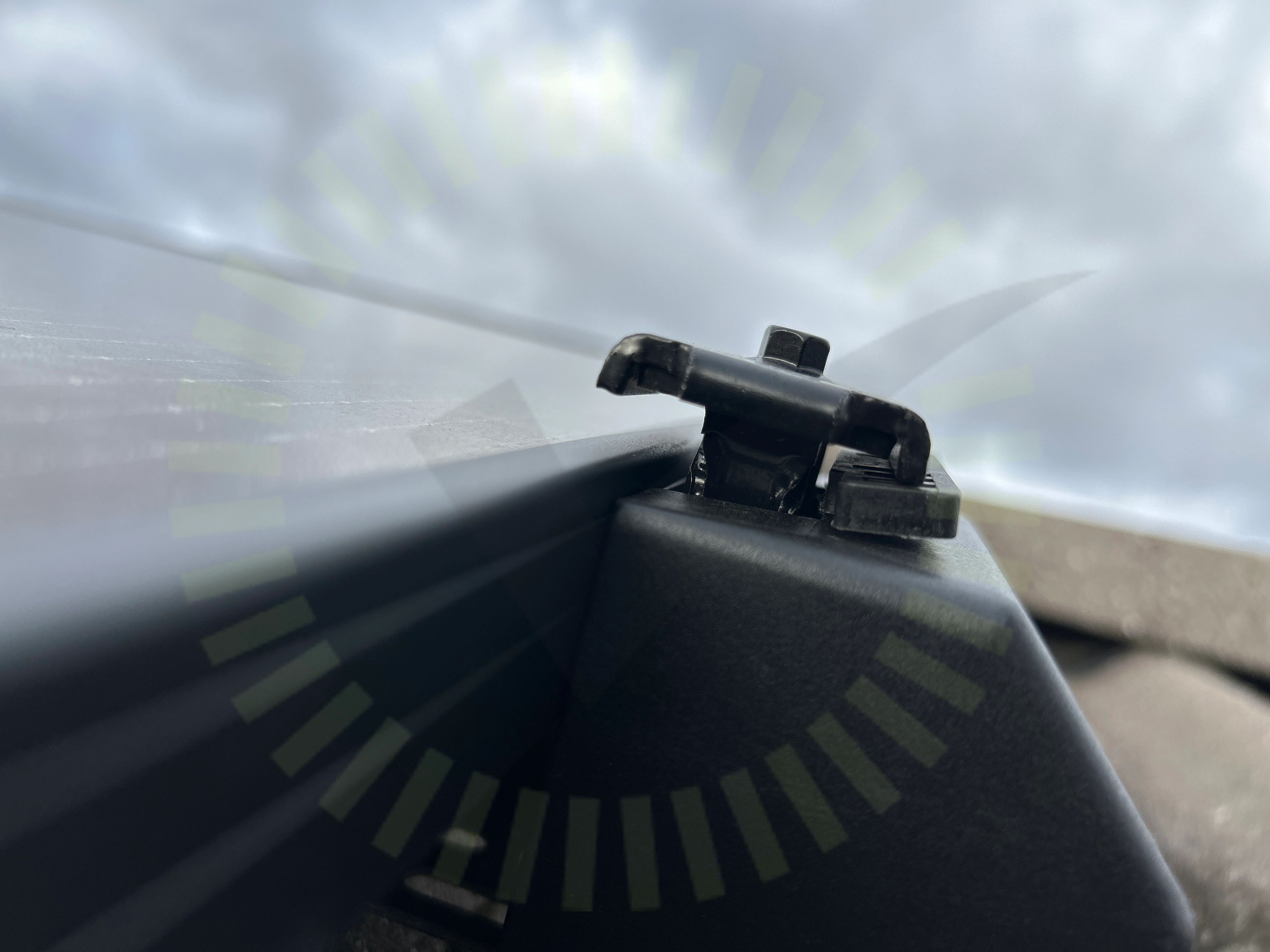

6.1 Ändklämmor
Inte godkänd
Ändklämma är inte åtdragen.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

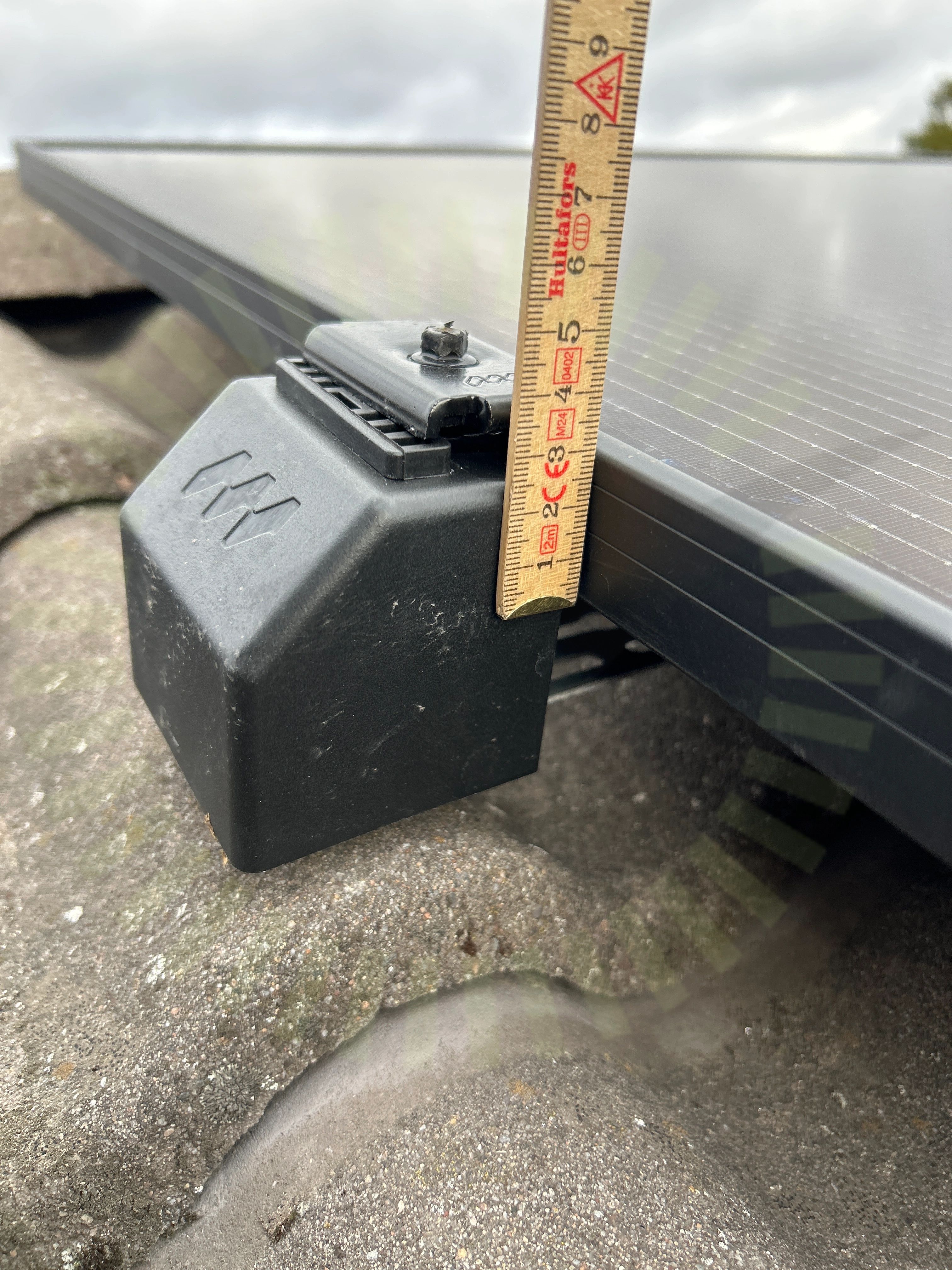

6.2 Ändlock
Inte godkänd
35mm ändlock monterat med 30mm panel.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6
Godkända kontrollpunkter
23/25
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skenskarvar korslager
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
8.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)
Godkända kontrollpunkter
35/36
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
