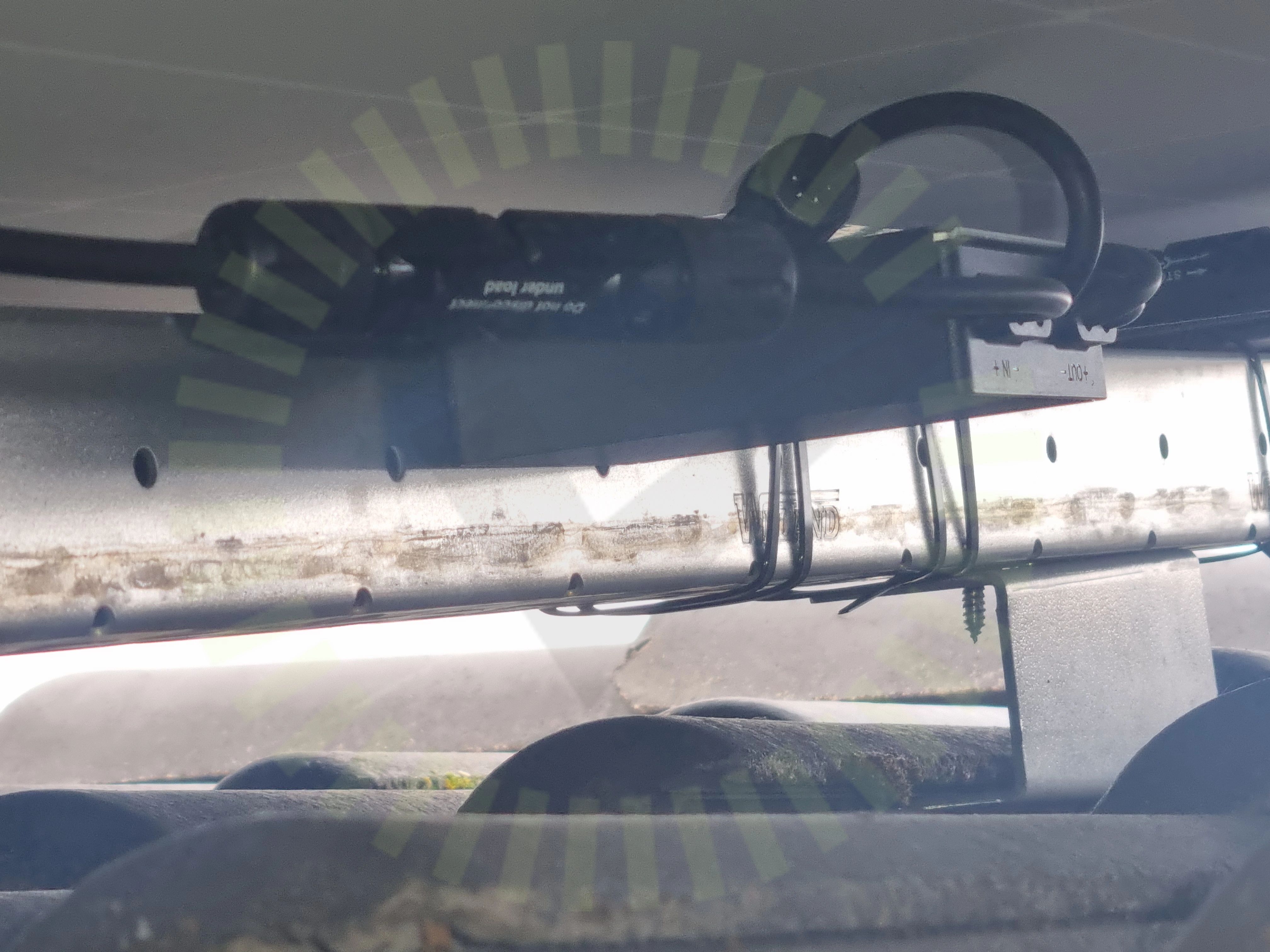

2.1 Dragavlastade
Inte godkändKabeldragning från optimerare ej dragavlastad. Skarp böj på kabel som kommer ur optimerare.
Besiktningsrapport
8.8
Installation genom
Solcellsproffsen
Datum
20 september 2023
Ort
Järfälla, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Optimerare
Anmärkningar
2/5

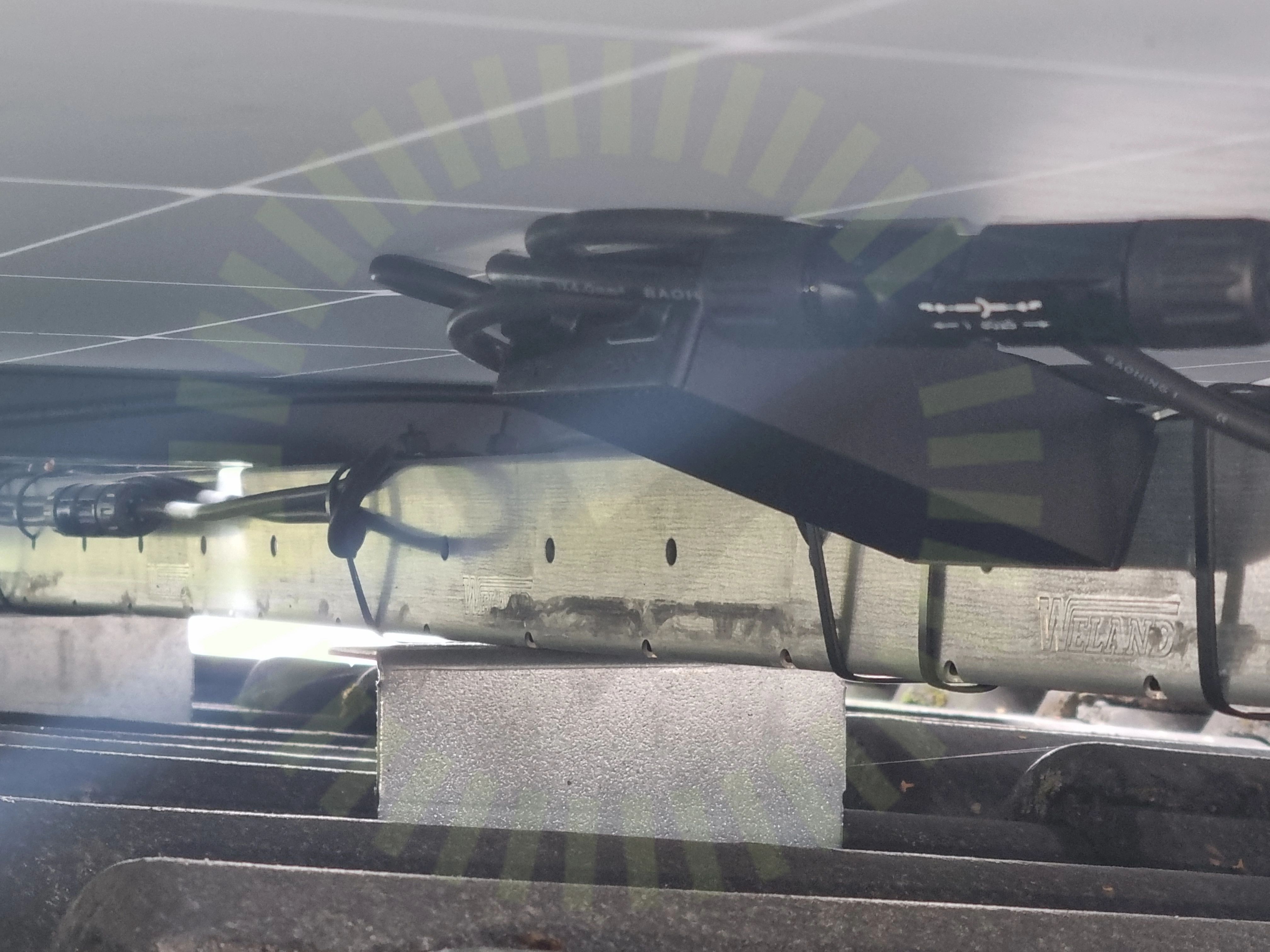

2.2 Placering
Inte godkändOm optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier. Placeringen är inte korrekt, optimeraren sitter snett och trycker mot panelens baksida.
Godkända kontrollpunkter
3/5Fastsäkring av produktFörutsättningarKontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
4/16

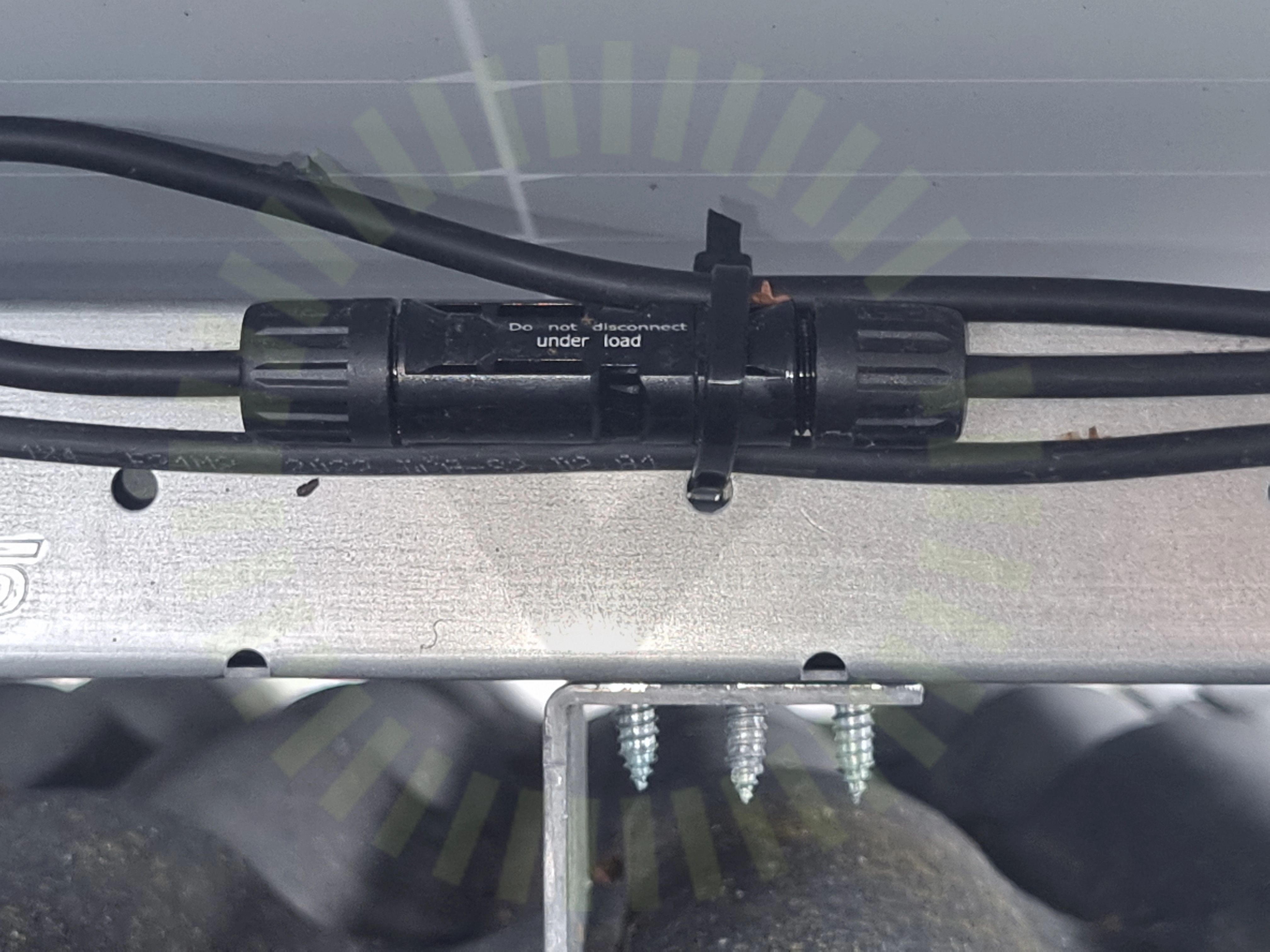

4.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

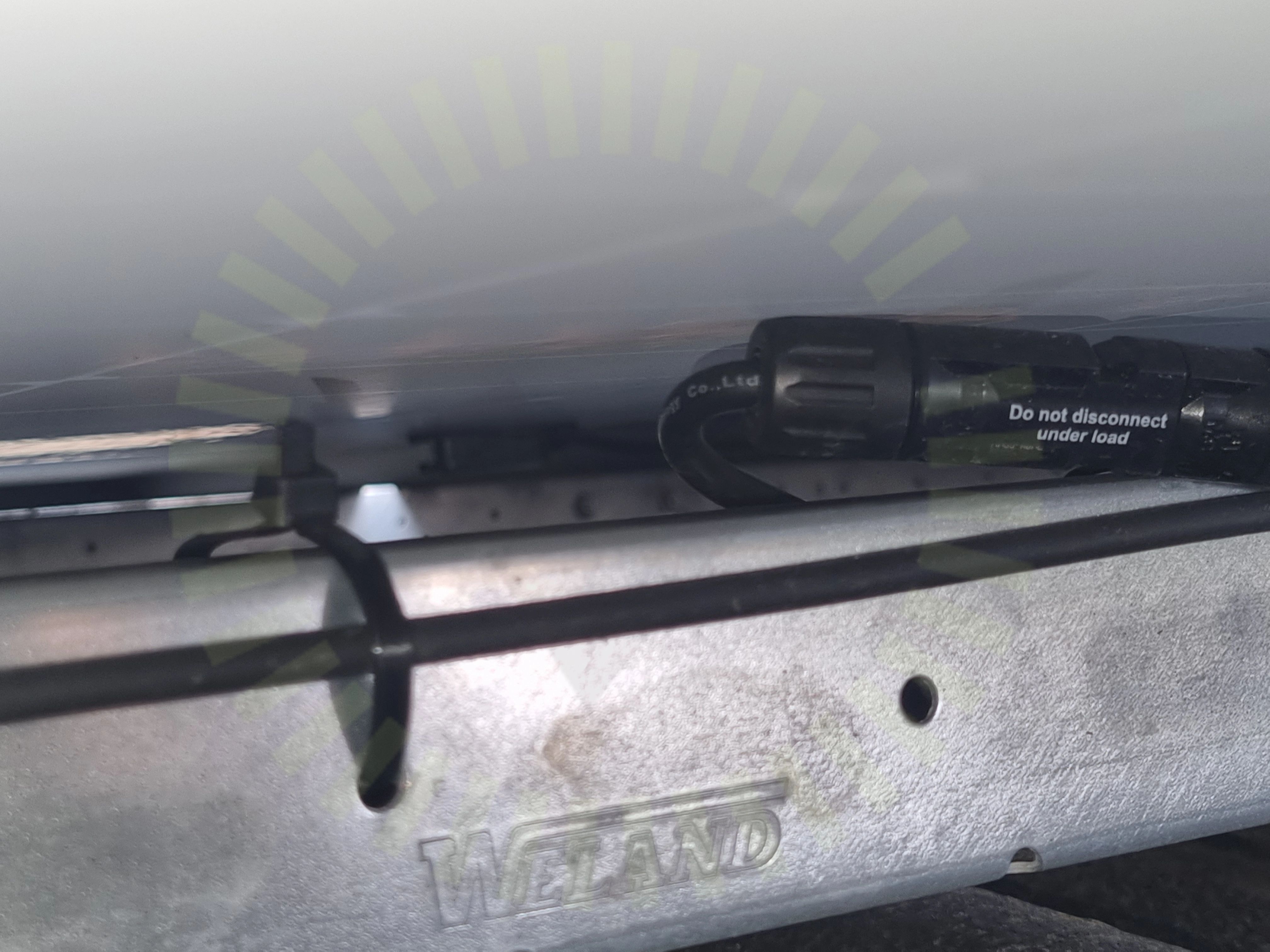

4.2 Panelkablagets böjradie
Inte godkändKablagets böjradie är för skarp.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
4.3 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

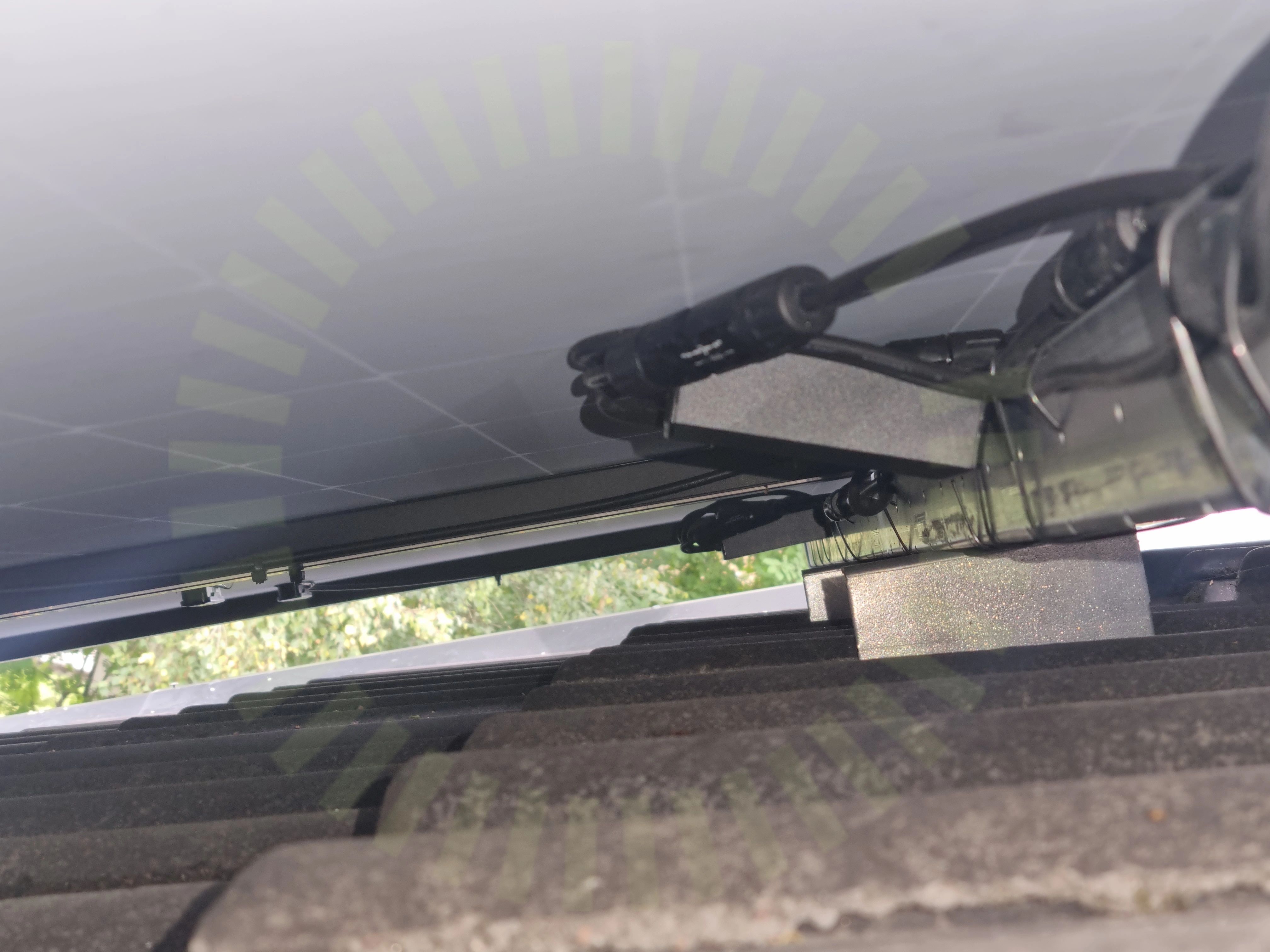

4.4 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida. Optimerare sitter snett och trycker hårt mot panelens bakstycke och även kontakter ligger placerade mellan optimerare och panelens bakstycke.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Godkända kontrollpunkter
11/16DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
3/23
5.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

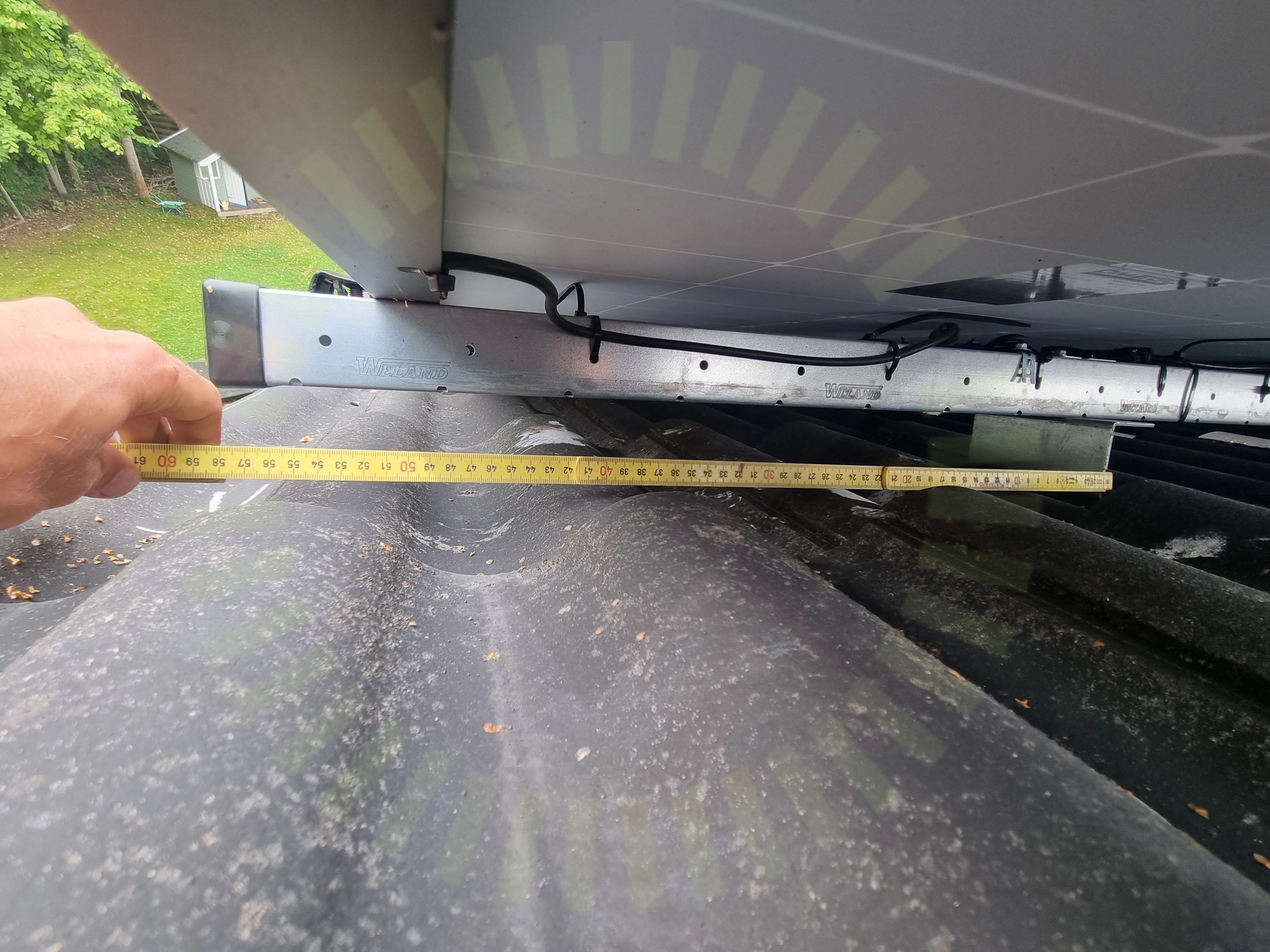

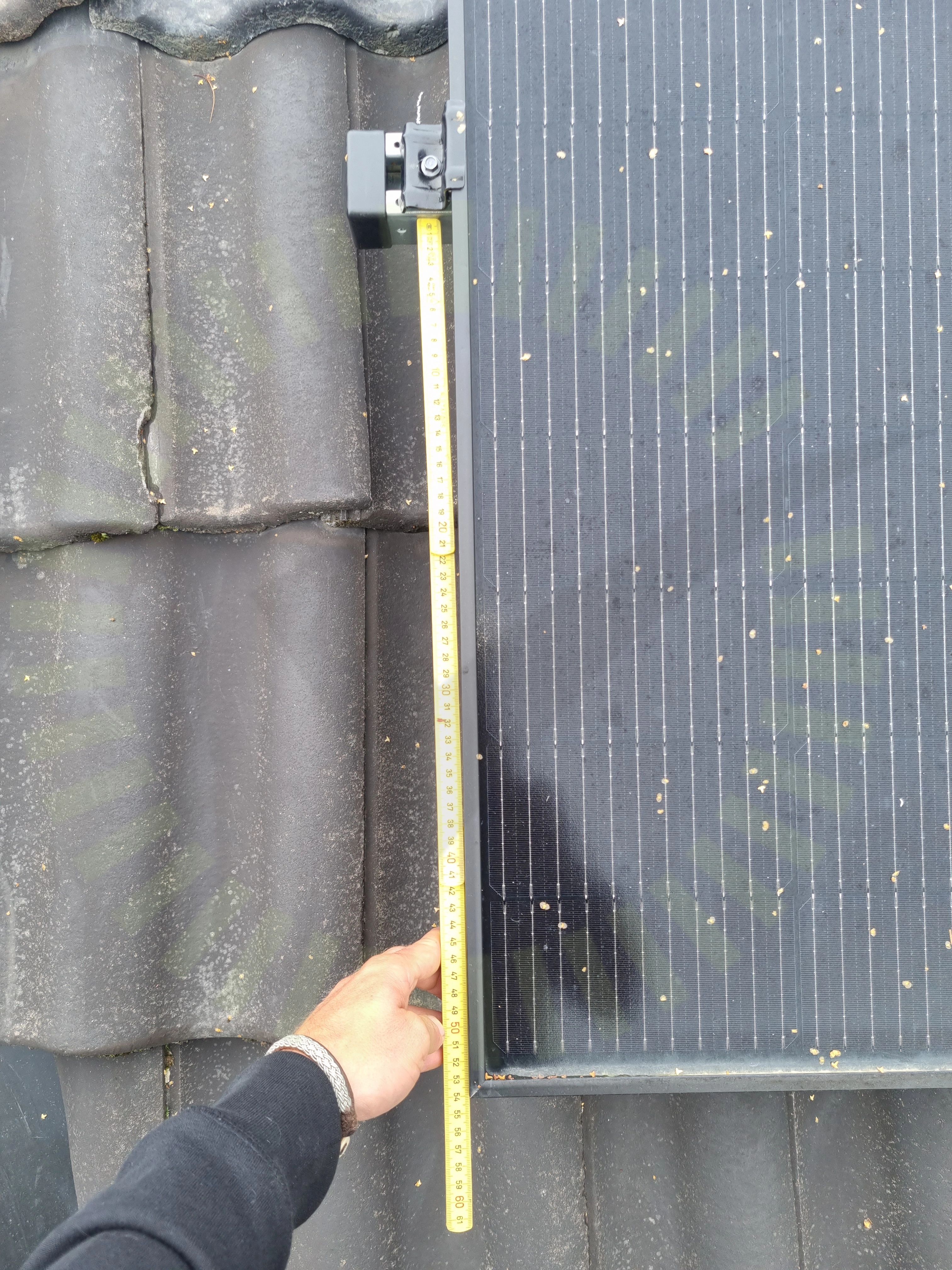

5.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Tillverkarens anvisningar

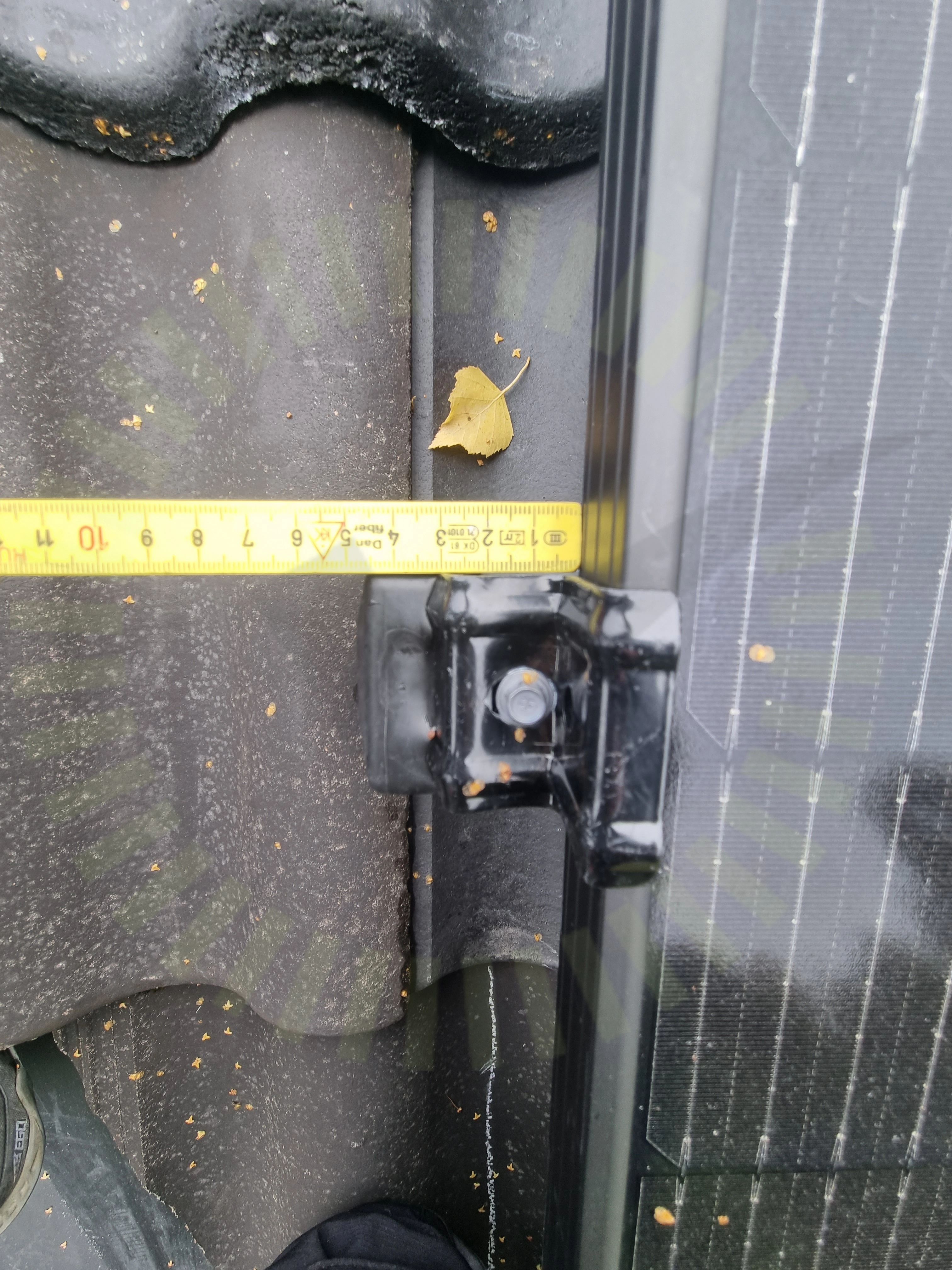

5.3 Ändklämmor skena
Inte godkändSkenan har för kort utstick för att ändklämman ska ligga korrekt.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
20/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37

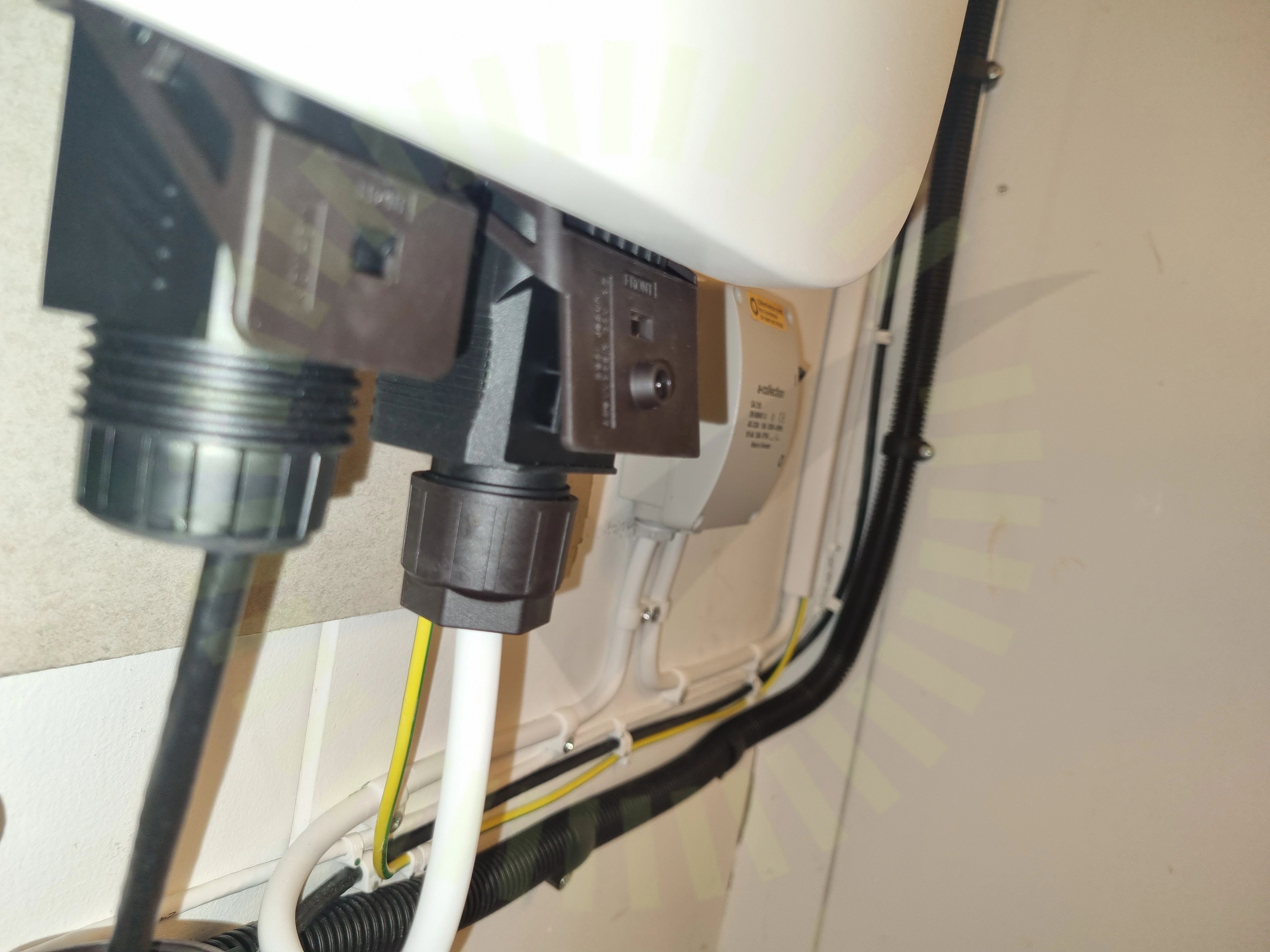

7.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Godkända kontrollpunkter
36/37AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
