Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
27 februari 2025
Ort
Edsbro , Stockholms län
Informering av solceller
Varning för likspänning
Identifiering
Anslutning av ledare
90% godkända
10% ej godkända
Om installationen
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
Huawei: LUNA2000-7/14/21-S1
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
5/15
Avstånd till havet
Avstånd till växelriktare
Smart Power Sensor
Tillgång till batteriet
Väderskydd
Ej tillgängligt vid besiktning
10/15
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Uppfästning av kablage
Varselmärkning
Anmärkningar
2/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

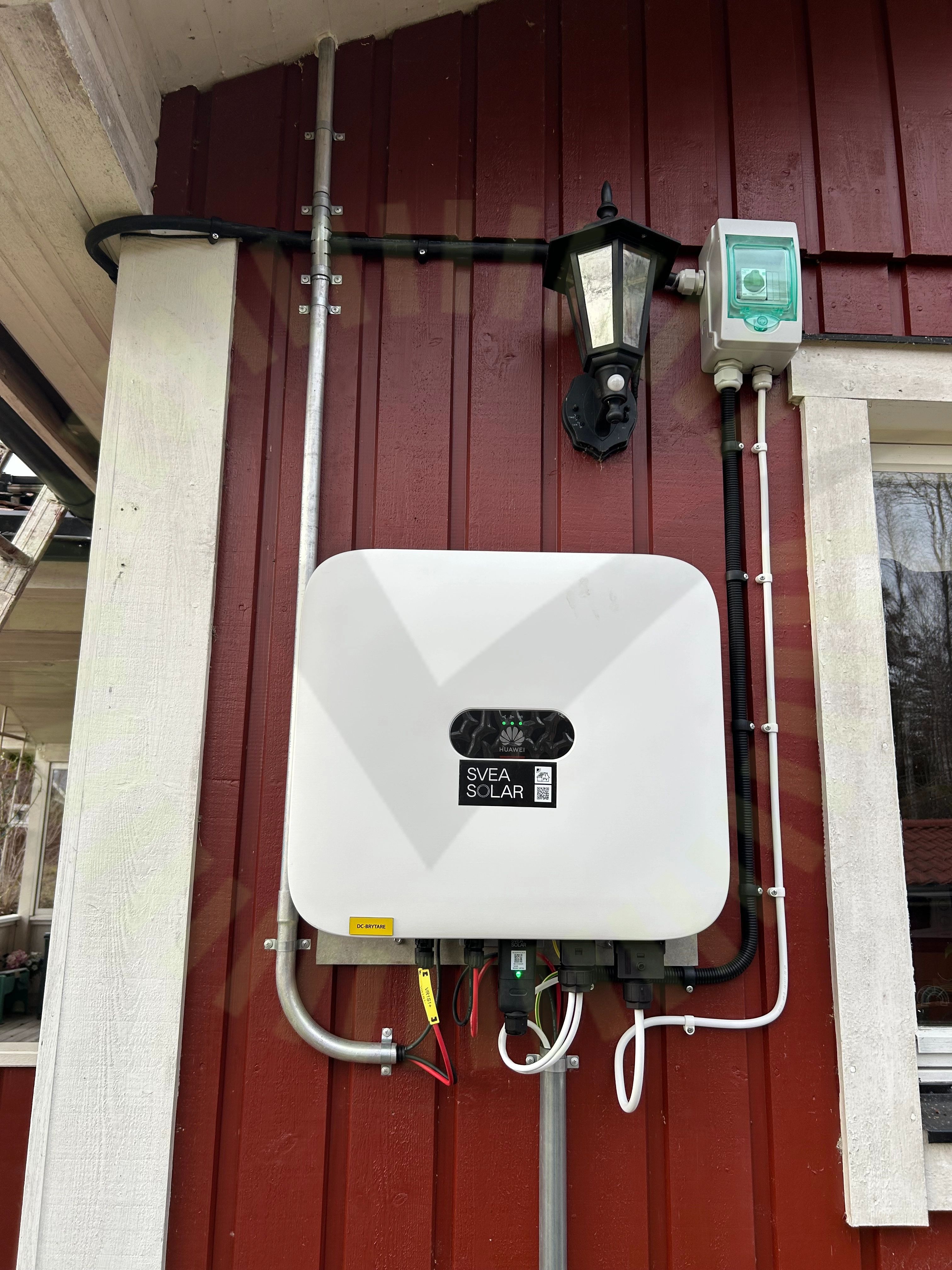

2.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
2/36

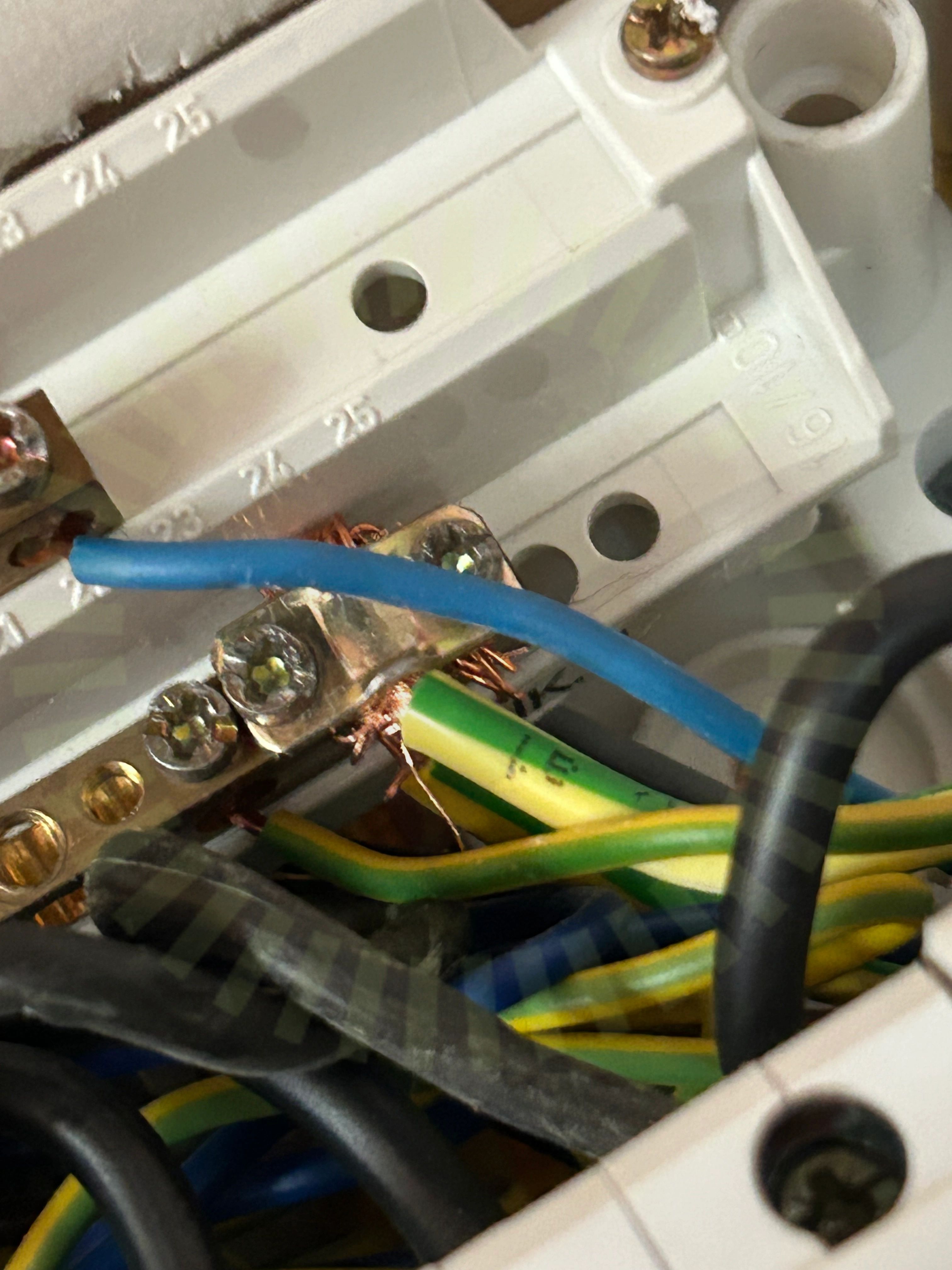

3.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
SS 436 40 00 (134.1.4)

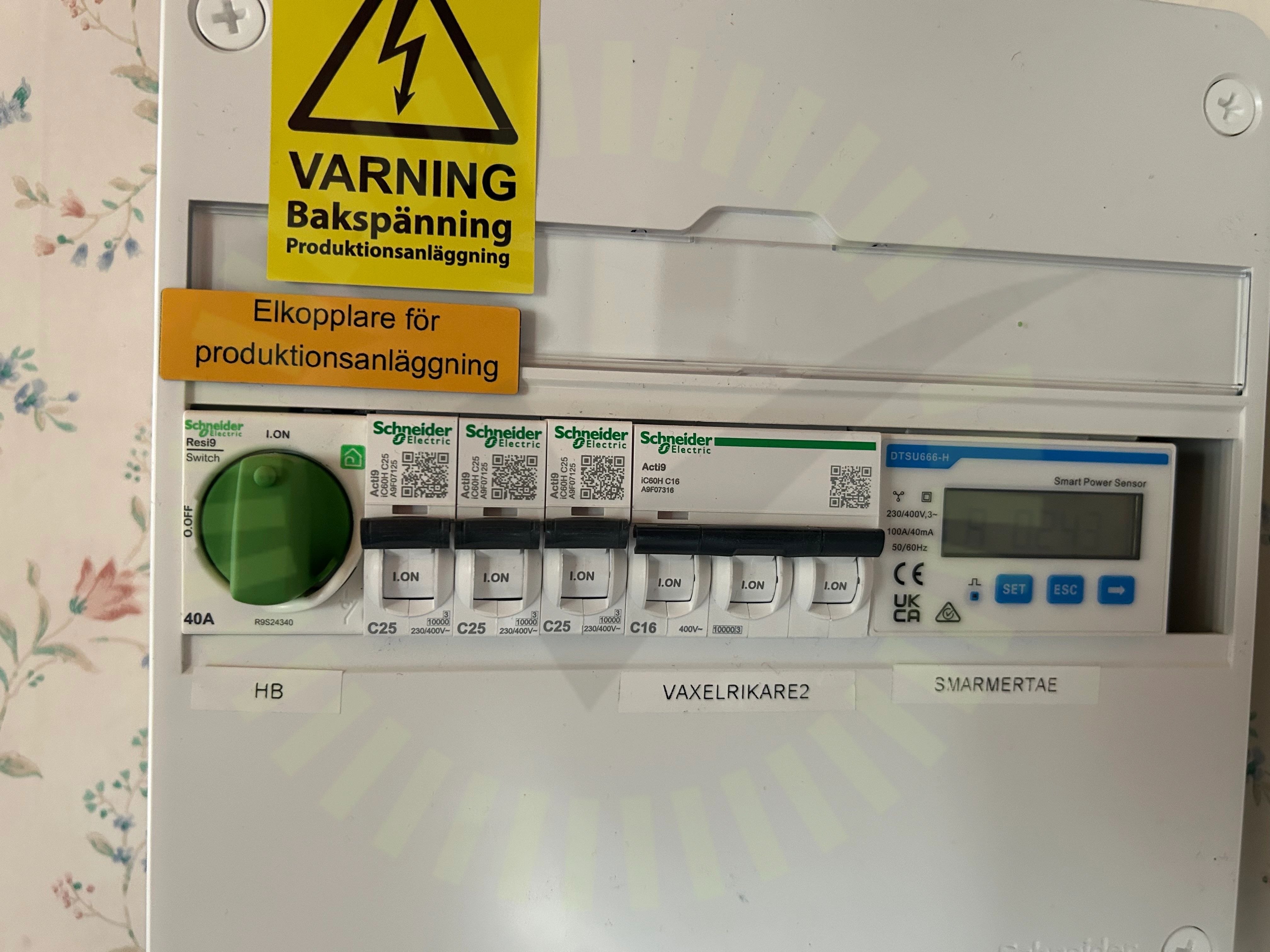

3.2 Identifiering
Inte godkänd
Märkning saknas för flödessäkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
31/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36
DC Max Spänning
DC Min Spänning
Strängdesign
