Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Moveco

Datum

11 mars 2025

Ort

Huddinge, Stockholms län
Underliggande takpanna
Skenornas infästning
PEN-ledare
96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemESDEC Lutande Panntak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/45
Förskruvning

2.1 Förskruvning

Inte godkänd

Förskruvningens låsning ej åtdragen.

Genomföringar

2.2 Genomföringar

Inte godkänd

Genomföringar inte tätade.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

43/45
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Godkända kontrollpunkter

19/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

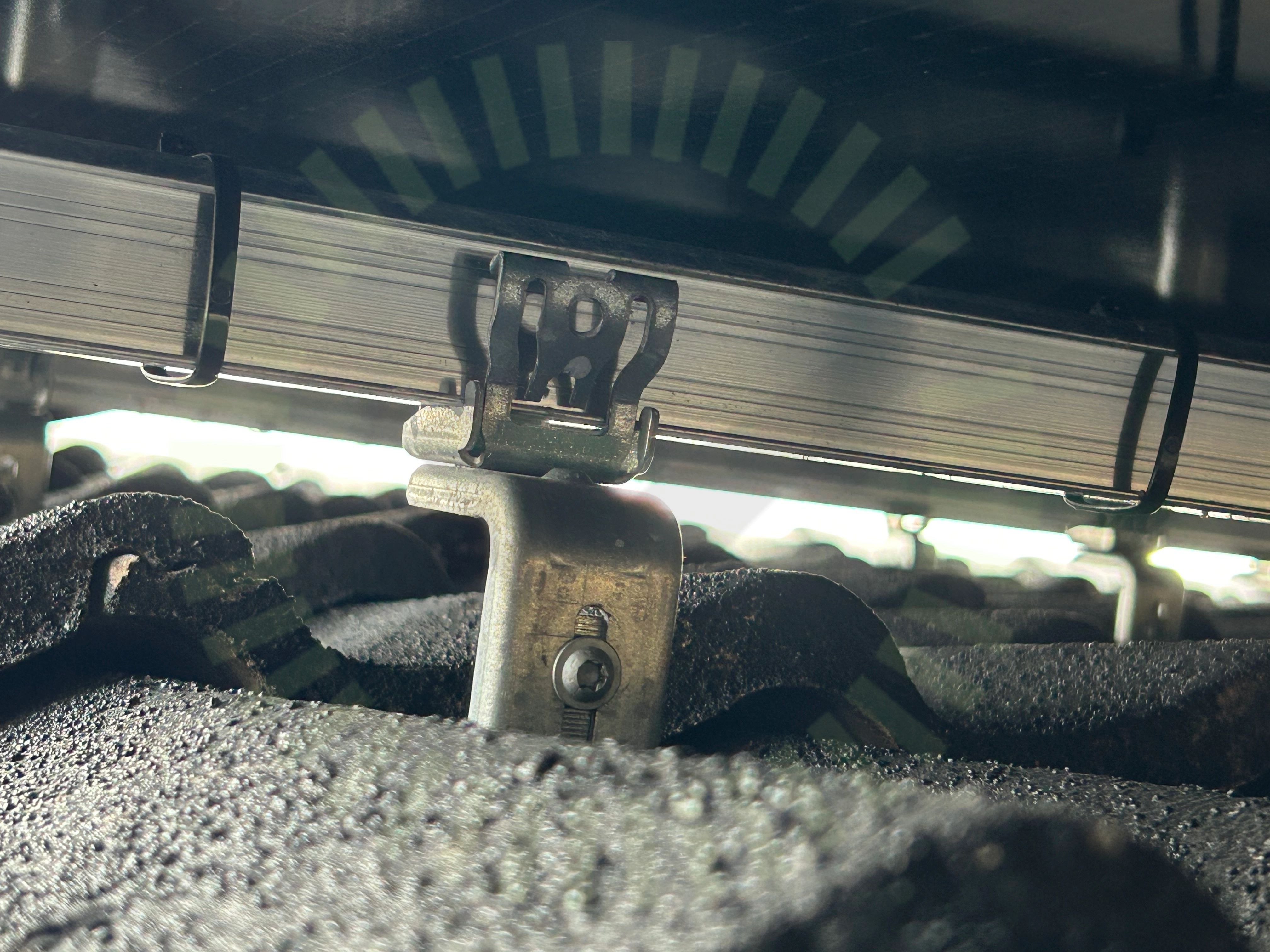

Skenornas infästning

6.1 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
Underliggande takpanna

6.2 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

Godkända kontrollpunkter

22/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Undercentral

Anmärkningar

1/6
PEN-ledare

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är endast uppmärkt i ena änden.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
